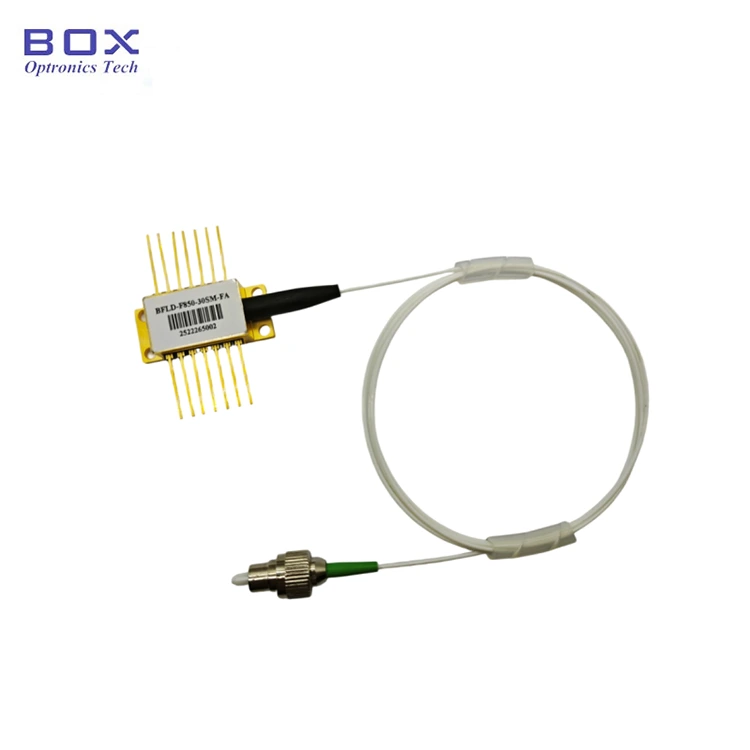

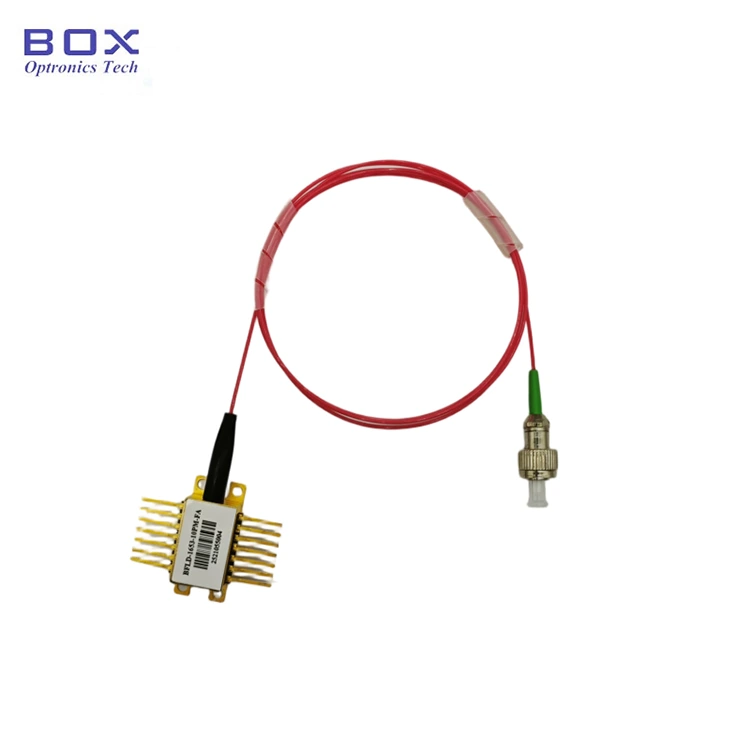

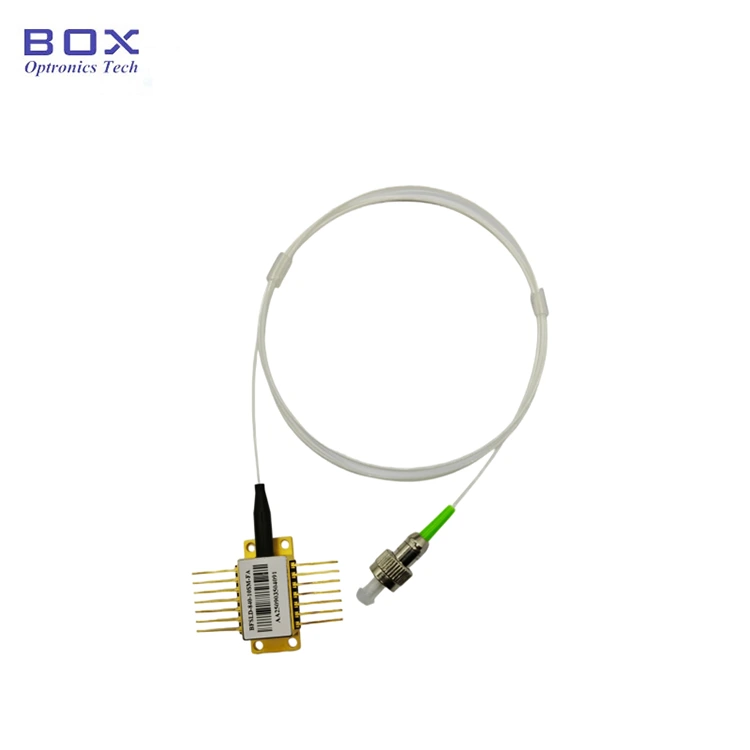

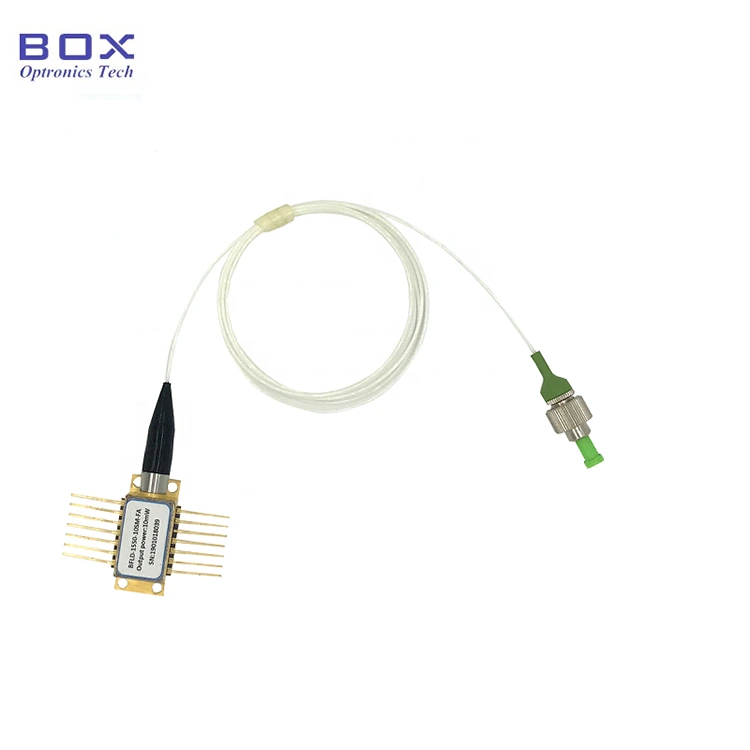

لیزر آنالوگ پروانه DWDM 14PIN برای CATV طراحی شده است دارای تراشه آنالوگ پیشرفته، جداکننده نوری و توان خروجی 10 میلی وات. بسته بندی شده با یک خنک کننده ترموالکتریک داخلی (TEC) و فتودیود مانیتور، ارائه می دهد خطی بودن عالی، اعوجاج کم، و پایداری طول موج برتر در سراسر شبکه DWDM اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری باید باشد بیش از 260 درجه سانتیگراد نباشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λ |
شبکه ITU |
ITU Grid را ببینید |
نانومتر |
||
|
توان خروجی نوری |
PF |
- |
6 |
- |
20 |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
- |
- |
20 |
mA |
|
جریان عملیاتی |
IOP |
- |
- |
- |
120 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
- |
- |
2.5 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
- |
30 |
- |
- |
دسی بل |
|
از دست دادن بازگشت نوری |
ORL |
- |
40 |
- |
- |
دسی بل |
|
جداسازی نوری |
ISO |
25 درجه سانتیگراد |
30 |
- |
- |
دسی بل |
|
انقراض قطبی شدن نسبت |
ER |
فیبر PM |
18 |
- |
- |
دسی بل |
|
MPD جریان تاریک |
شناسه |
IOP=0mA، VRM=5V |
- |
- |
0.2 |
μA |
|
MPD فعلی نسبت به توان خروجی |
- |
VRM=5V |
10 |
- |
200 |
mA/W |
|
ولتاژ TEC |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
پهنای باند |
BW |
- |
- |
2.5 |
- |
گیگاهرتز |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
|
نسبت حامل به نویز |
CNR |
- |
55 |
- |
- |
دسی بل |
|
مرکب مرتبه دوم |
CSO |
- |
- |
- |
-55 |
dBm |
|
ضرب سه گانه مرکب |
- |
- |
- |
- |
-64 |
dBc |
● نوع فیبر می تواند SMF-28e باشد یا PMF-1550؛
● توان خروجی 10mW یا سفارشی.
● 14 پین بسته BTF با TEC و مانیتور PD.
● ارتباط فیبر نوری؛
● سیستم های DWDM؛
● انتقال CATV؛
● تجهیزات تست آزمایشگاهی
● شماره گذاری کانال شبکه ITU
|
کانال |
طول موج (nm) |
کانال |
طول موج (nm) |
کانال |
طول موج (nm) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
60 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1557.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |

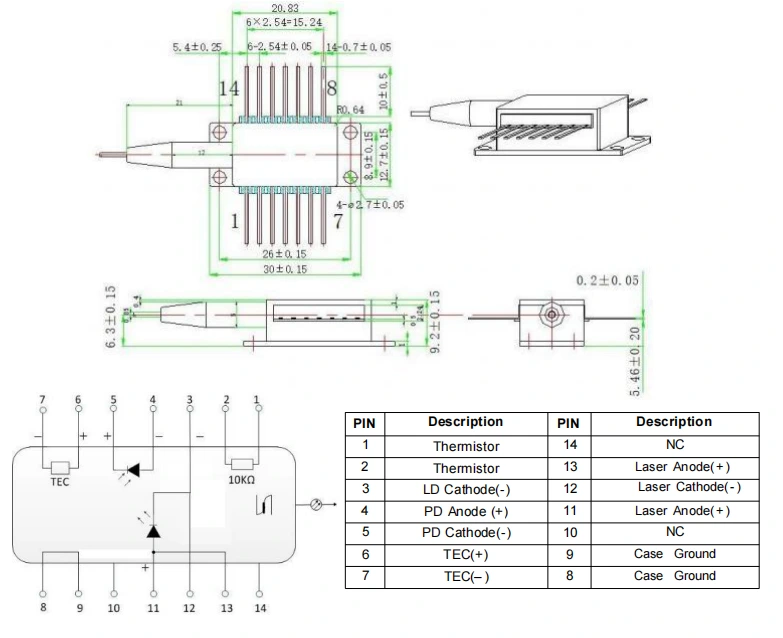

● تعریف بسته بندی نوع 1 طراحی و پین خروجی (واحد: میلی متر): DWDM 14 پین لیزر آنالوگ پروانه برای CATV

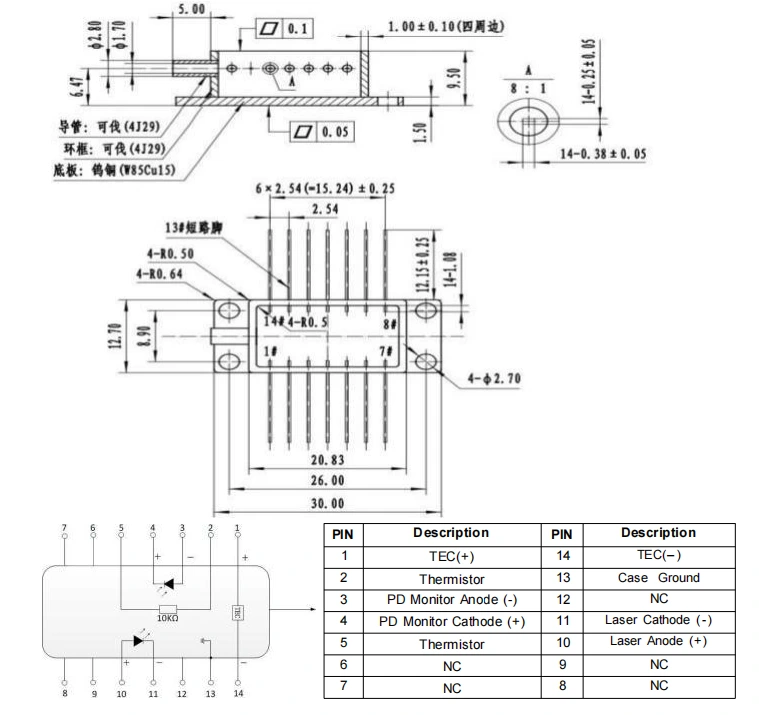

● طراحی بسته نوع 2 و تعریف PIN-OUT (واحد: میلی متر) - DWDM 14PIN لیزر آنالوگ پروانه برای CATV
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-CHXX |
-XX |
-XX |
-XX |
X |
|
DWDM |
CH34: 1550.12 نانومتر CH59: 1530.33 نانومتر CHXX:DWDM |
10:10 میلی وات سفارشی |
اس ام : تک حالته PM : قطبی شدن نگهداری |
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-CH56-10SM-FA
(اطلاعات سفارش: لیزر آنالوگ پروانه ای DWDM 14PIN برای CATV، CH56: 1532.68 نانومتر، توان خروجی 10 میلیوات، فیبر SM، کانکتور FC/APC، پینآوت نوع 1).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● ESD Protection: این دستگاه است حساس به الکترواستاتیک بنابراین، اقدامات حفاظتی ضد الکتریسیته ساکن باید سختگیرانه باشد در هنگام بسته بندی، حمل و نقل و استفاده رعایت شود. علاوه بر این، اقدامات احتیاطی باید برای جلوگیری از نوسانات منبع تغذیه انجام شود، زیرا این کار انجام نشد ممکن است منجر به آسیب دائمی به دستگاه شود (به عنوان مثال، اطمینان از تجهیزات مناسب زمین و بستن مچ بند ضد الکتریسیته ساکن).
● الزامات لحیم کاری پین: اگر پین ها باید لحیم کاری شود، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید بیش از 10 ثانیه باشد. توجه ویژه ای به زیر: در طول فرآیند لحیم کاری، دستگاه باید بدون برق باشد وضعیت، و آهن لحیم کاری باید به درستی زمین شود.
● اعمال جریان: در طول روشن شدن هرگز جریان بالا را مستقیماً اعمال نکنید، زیرا خطر آسیب رساندن به تراشه را در پی دارد. در عوض، دستگاه را در سطح فعلی نزدیک به آستانه تراشه روشن کنید. و سپس به تدریج جریان را با افزایش های کوچک تا حد مطلوب افزایش دهید به سطح رسیده است.
● خنک کننده TEC: قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید و سپس مراحل روشن شدن تدریجی را ادامه دهید جلوگیری از گرم شدن بیش از حد تراشه و اضافه بار.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
