دیود لیزری 10mW C+L DWDM DFB

Box Optronics، یک سازنده حرفه ای قطعات الکترونیکی نوری، دیود لیزری 10mW باند C+L DWDM DFB را ارائه می دهد، یک لیزر بازخورد توزیع شده با دقت بالا با دقت طول موج ± 0.2 نانومتر برای سیستم های DWDM، سنجش فیبر نوری، و کاربردهای منبع لیزری دقیق. این لیزر با محدوده طول موج فوق عریض اختیاری از 1527.22 نانومتر (C63) تا 1610.92 نانومتر (L61) در هر دو باند C و باند L، توان خروجی نوری 10 میلی‌وات CW را ارائه می‌کند. در بسته پروانه ای 14 پین استاندارد صنعتی با خنک کننده ترموالکتریک یکپارچه (TEC)، ترمیستور، فتودیود مانیتور، و جداکننده نوری داخلی قرار گرفته است.

ارسال استعلام

توضیحات محصول

نمای کلی محصول-10mW باند C+L DWDM DFB لیزر دیود

دیود لیزری 10mW C+L باند DWDM DFB Box Optronics یک منبع لیزری با طول موج دقیق با طول موج‌های باند C+L 1527.22 تا 1610.92 نانومتر اختیاری با دقت طول موج ± 0.2 نانومتر و توان خروجی نوری 10 میلی‌وات است. TEC، ترمیستور، فتودیود مانیتور، و جداکننده نوری یکپارچه در یک بسته پروانه استاندارد ۱۴ پین، کنترل طول موج پایدار، عملکرد کم نویز، و ادغام آسان سیستم OEM را ارائه می‌کند. طراحی شده برای سیستم های ارتباطی DWDM، سنجش فیبر و ابزار دقیق نوری.

ویژگی های کلیدی-10mW باند C+L DWDM DFB لیزر دیود

· طول موج باند C+L اختیاری: 1527.22 نانومتر (C63) تا 1610.92 نانومتر (L61)

· نسبت سرکوب حالت جانبی بالا: حداقل ≥40dB، 50dB معمولی (CW)

· صدای با شدت نسبی کم (RIN): ≤ -145dB/Hz (20-1000MHz)

· عایق نوری داخلی: ایزولاسیون ≥30dB

· خنک کننده ترموالکتریک یکپارچه (TEC) و ترمیستور 10 کیلو اهم برای تثبیت طول موج

· گزینه های فیبر: فیبر تک حالته SMF-28e یا فیبر حفظ قطبش PM1550

· اتصال فیبر FC/APC استاندارد یا سفارشی

· فتودیود مانیتور برای نظارت بر توان خروجی یکپارچه شده است

· Telcordia GR-468 دارای قابلیت اطمینان، مطابق با RoHS

کاربردهای معمولی-دیود لیزری باند 10mW C+L DWDM DFB

· سیستم های انتقال چندگانه تقسیم طول موج متراکم (DWDM) در باند C و باند L

· ماژول‌های فرستنده DWDM و کارت‌های فرستنده برای شبکه‌های مخابراتی

· سیستم‌های حسگر فیبر نوری برای اندازه‌گیری دما، کرنش و ارتعاش

· تجزیه و تحلیل طیف نوری و منابع مرجع طول موج

· تجهیزات آزمایش و خصوصیات اجزای نوری

· تحقیق و توسعه در آزمایشگاه‌های فوتونیک و ارتباطات نوری

· ادغام OEM در تجهیزات انتقال مخابرات و ابزارهای آزمایشی

مشخصات محصول-10mW باند C+L DWDM DFB لیزر دیود

حداکثر مطلق رتبه بندی

پارامتر	نماد	وضعیت	حداقل	تایپ کنید	حداکثر	واحد
دمای ذخیره سازی	Ts	-	-40	-	85	درجه سانتی گراد
دمای کیس عملیاتی	بالا	-	-20	-	70	درجه سانتی گراد
جریان رو به جلو	اگر	CW	-	-	200	mA
ولتاژ معکوس لیزر	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	-	5	mA
ولتاژ معکوس PD	VRPD	-	-	-	10	V
جریان TEC	ITEC	-	-	-1.5	+1.5	A
ولتاژ TEC	VTEC	-	-	-3.5	+3.5	V

ویژگی های نوری (T = 25 درجه سانتی گراد دمای لیزر)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λc	TL=15~35°C، CW	در کانال های انتخابی نشان داده شده است			نانومتر
حداکثر توان خروجی نوری	PO	-	10	-	-	میلی وات
پهنای خط طیفی	LW	FWHM	-	3	5	مگاهرتز
نسبت سرکوب حالت جانبی	SMSR	CW	40	50	-	دسی بل
جداسازی نوری	-	-	30	-	-	دسی بل
نویز با شدت نسبی	RIN	20-1000 مگاهرتز	-	-	-145	dB/Hz
رانش طول موج (EOL)	Δλ	عمر 25 ساله	-	-	0.1 ±	نانومتر
ضریب دمای طول موج	Δλ/ΔT	TEC 15 تا 35 درجه سانتی گراد	-	0.09	-	nm/°C
ضریب جریان طول موج	Δλ/ΔI	-	-	0.01	-	nm/mA

مشخصات الکتریکی (T = 25 درجه سانتیگراد دمای لیزر)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
جریان آستانه	Ith	-	-	10	35	mA
بهره وری شیب	η	PO=10mW، CW	0.05	0.13	0.2	mW/mA
جریان عملیاتی	آیوپ	PO=10mW، CW	-	100	150	mA
تنظیم دمای TEC	Ts	-	15	-	35	درجه سانتی گراد
ولتاژ فوروارد لیزر	VF	PO=10mW، CW	-	1.2	3.0	V
نظارت بر جریان PD	IMPD	PO=10mW، CW	10	-	2500	μA
نظارت بر جریان تاریک	شناسه	IF=0mA، VRPD=5V	-	-	0.1	μA
جریان ترمیستور	ITC	-	10	-	100	μA
مقاومت ترمیستور	RTH	TL=25 درجه سانتیگراد	9.5	10	10.5	kΩ
ترمیستور ثابت	B	-	3800	-	4100	K
جریان TEC	ITEC	TL=25°C، TC=70°C	-1.5	-	+1.5	A
ولتاژ TEC	VTEC	TL=25°C، TC=70°C	-3.5	-	+3.5	V
ظرفیت TEC	ΔT	Tc=70 درجه سانتی گراد	-	-	50	درجه سانتی گراد

کانال های انتخاب شده: شماره قطعه و لیست طول موج مرکز لیزر به شرح زیر است

کانال	شماره قطعه	حداقل طول موج (nm)	تایپ کنید طول موج (nm)	حداکثر طول موج (nm)	واحد
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	نانومتر
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	نانومتر
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	نانومتر
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	نانومتر
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	نانومتر
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	نانومتر
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	نانومتر
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	نانومتر
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	نانومتر
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	نانومتر
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	نانومتر
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	نانومتر
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	نانومتر
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	نانومتر
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	نانومتر
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	نانومتر
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	نانومتر
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	نانومتر
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	نانومتر
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	نانومتر
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	نانومتر
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	نانومتر
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	نانومتر
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	نانومتر
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	نانومتر
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	نانومتر
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	نانومتر
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	نانومتر
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	نانومتر
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	نانومتر
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	نانومتر
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	نانومتر
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	نانومتر
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	نانومتر
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	نانومتر
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	نانومتر
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	نانومتر
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	نانومتر
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	نانومتر
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	نانومتر
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	نانومتر
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	نانومتر
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	نانومتر
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	نانومتر
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	نانومتر
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	نانومتر
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	نانومتر
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	نانومتر
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	نانومتر
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	نانومتر
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	نانومتر
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	نانومتر
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	نانومتر
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	نانومتر
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	نانومتر
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	نانومتر
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	نانومتر
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	نانومتر
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	نانومتر
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	نانومتر
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	نانومتر
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	نانومتر
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	نانومتر
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	نانومتر
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	نانومتر
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	نانومتر
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	نانومتر
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	نانومتر
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	نانومتر
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	نانومتر
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	نانومتر
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	نانومتر
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	نانومتر
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	نانومتر
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	نانومتر
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	نانومتر
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	نانومتر
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	نانومتر
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	نانومتر
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	نانومتر
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	نانومتر
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	نانومتر
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	نانومتر
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	نانومتر
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	نانومتر
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	نانومتر
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	نانومتر
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	نانومتر
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	نانومتر
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	نانومتر
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	نانومتر
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	نانومتر
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	نانومتر
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	نانومتر
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	نانومتر
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	نانومتر
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	نانومتر
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	نانومتر
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	نانومتر
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	نانومتر
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	نانومتر
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	نانومتر
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	نانومتر
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	نانومتر
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	نانومتر
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	نانومتر
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	نانومتر
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	نانومتر
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	نانومتر
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	نانومتر
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	نانومتر
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	نانومتر
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	نانومتر
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	نانومتر
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	نانومتر
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	نانومتر
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	نانومتر
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	نانومتر
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	نانومتر
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	نانومتر
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	نانومتر
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	نانومتر
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	نانومتر
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	نانومتر
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	نانومتر
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	نانومتر
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	نانومتر
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	نانومتر
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	نانومتر
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	نانومتر
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	نانومتر
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	نانومتر
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	نانومتر
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	نانومتر
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	نانومتر
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	نانومتر
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	نانومتر
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	نانومتر
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	نانومتر
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	نانومتر
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	نانومتر
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	نانومتر
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	نانومتر
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	نانومتر
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	نانومتر
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	نانومتر
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	نانومتر
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	نانومتر
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	نانومتر
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	نانومتر
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	نانومتر
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	نانومتر
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	نانومتر
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	نانومتر
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	نانومتر
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	نانومتر
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	نانومتر
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	نانومتر
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	نانومتر
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	نانومتر
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	نانومتر
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	نانومتر
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	نانومتر
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	نانومتر
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	نانومتر
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	نانومتر
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	نانومتر
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	نانومتر
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	نانومتر
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	نانومتر
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	نانومتر
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	نانومتر
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	نانومتر
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	نانومتر
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	نانومتر
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	نانومتر
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	نانومتر
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	نانومتر
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	نانومتر
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	نانومتر
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	نانومتر
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	نانومتر
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	نانومتر
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	نانومتر
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	نانومتر
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	نانومتر
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	نانومتر
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	نانومتر
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	نانومتر
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	نانومتر
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	نانومتر
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	نانومتر
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	نانومتر
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	نانومتر
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	نانومتر
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	نانومتر
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	نانومتر
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	نانومتر
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	نانومتر
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	نانومتر
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	نانومتر
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	نانومتر
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	نانومتر
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	نانومتر
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	نانومتر

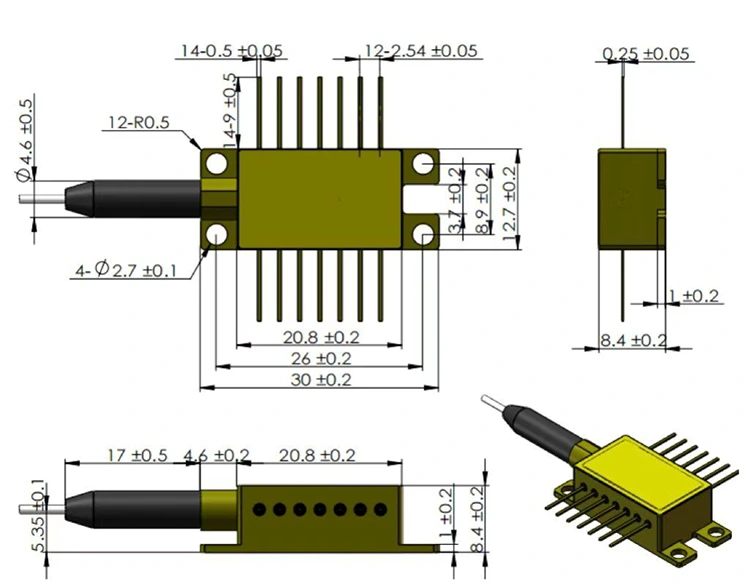

تعریف بسته و پین

نوع بسته بندی: پکیج پروانه ای هرمتیک 14 پین

اجزای داخلی: ایزولاتور نوری، خنک کننده ترموالکتریک (TEC)، ترمیستور، مانیتور فوتودیود

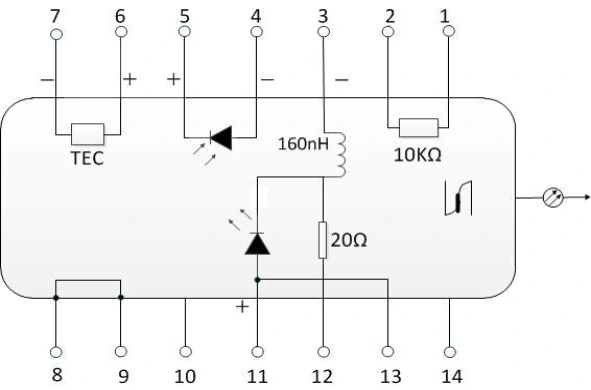

نوع 1 پین اوت

سنجاق	توضیحات	سنجاق	توضیحات
1	ترمیستور	14	NC (بدون اتصال)
2	ترمیستور	13	آند لیزری (+)
3	بایاس لیزری DC (کاتد) (-)	12	کاتد RF لیزر (-)
4	آند مانیتور PD (-)	11	آند لیزری (+)
5	کاتد مانیتور PD (+)	10	NC (بدون اتصال)
6	TEC (+)	9	زمین مورد
7	TEC (-)	8	زمین مورد

نوع 2 پین اوت

سنجاق	توضیحات	سنجاق	توضیحات
1	TEC (+)	14	TEC (-)
2	ترمیستور	13	زمین مورد
3	آند مانیتور PD (-)	12	NC (بدون اتصال)
4	کاتد مانیتور PD (+)	11	کاتد لیزر (-)
5	ترمیستور	10	آند لیزری (+)
6	NC (بدون اتصال)	9	NC (بدون اتصال)
7	NC (بدون اتصال)	8	NC (بدون اتصال)

اطلاعات سفارش-10mW باند C+L DWDM DFB لیزر دیود

نامگذاری مدل

BFLD - XXXX - XX - XX - XX (-X)

مثال: BFLD-C34-10SM-FA

میدان	کد	توضیحات
نوع لیزر	BFLD	دیود لیزری ButterflyDFB
طول موج	Cxx /Hxx/Lxx/Qxx	C63-C01orH62-H01 یا L00-L61 یا Q00-Q61
توان خروجی	10	10 میلی وات
نوع فیبر	اس ام / PM	SM = تک حالته (SMF-28e); PM = حفظ قطبش (PM1550)
نوع رابط	FA / SA	FA = FC/APC; SA = SC/APC؛ سایر اتصالات موجود
Pinout	NULL / 2	NULL = نوع 1 (پیش فرض)؛ 2 = پمپ نوع 2

سوالات متداول (سؤالات متداول)

س: تفاوت بین پیکربندی pinout نوع 1 و نوع 2 چیست؟

پاسخ: نوع 1 از پیکربندی استاندارد پین پروانه مخابراتی پیروی می‌کند که معمولاً برای فرستنده‌های DWDM و برنامه‌های ارتباط نوری پرسرعت استفاده می‌شود. این اتصالات اختصاصی برای بایاس لیزر، مدولاسیون RF، TEC، ترمیستور و سیگنال های فتودیود مانیتور را برای اطمینان از سازگاری با مدارهای درایور لیزر مخابراتی فراهم می کند.

نوع 2 برای کاربردهای لیزر پمپ، با رابط الکتریکی ساده و آرایش TEC متفاوت برای عملکرد پمپ با قدرت بالا و مدیریت حرارتی بهینه شده است.

هر دو پیکربندی از یک بسته مکانیکی پروانه ای 14 پین استفاده می کنند، اما تخصیص پین های الکتریکی آنها متفاوت است. آنها از نظر مکانیکی سازگار هستند اما به طرح‌بندی PCB و طرح‌های درایور متفاوتی نیاز دارند.

س: چرا جداساز نوری داخلی برای کاربردهای DWDM و حسگر مهم است؟

پاسخ: در سیستم‌های انتقال DWDM و سنجش فیبر، بازتاب‌های نوری از کانکتورها، رابط‌های فیبر و اجزای نوری ممکن است به حفره لیزر برگردند. این بازخورد نوری می تواند منجر به بی ثباتی حالت، نوسانات طول موج، افزایش نویز و عملکرد ضعیف سیستم شود.

عایق نوری داخلی با ایزوله 30 دسی بل این انعکاس‌ها را سرکوب می‌کند، پایداری طول موج را بهبود می‌بخشد، نویز ناشی از بازخورد را کاهش می‌دهد و عملکرد قابل اعتماد را در کاربردهایی مانند تشخیص منسجم، سنجش فیبر و انتقال نوری کم نویز تضمین می‌کند.

س: آیا می توانم یک طول موج سفارشی خارج از لیست باند استاندارد C+L دریافت کنم؟

ج: بله. ما از طول موج های سفارشی شده بر اساس الزامات برنامه خاص پشتیبانی می کنیم. برای محصولات لیزر DWDM، طول موج های سفارشی شده در محدوده طول موج واجد شرایط ما در دسترس هستند (به عنوان مثال، 1527-1611 نانومتر، بسته به در دسترس بودن تراشه).

سایر باندهای طول موج، از جمله باند O (1260-1360 نانومتر) و باند S (1460-1530 نانومتر) را نیز می توان برای کاربردهای خاص در نظر گرفت.

امکان سنجی طول موج سفارشی به در دسترس بودن تراشه لیزری، طراحی گریتینگ و برنامه تولید بستگی دارد. لطفاً برای ارزیابی طول موج هدف و جزئیات برنامه با ما تماس بگیرید.

محصولات مرتبط

· لیزر آنالوگ پروانه ای 14 پین DWDM برای CATV -ITU-T شبکه CH18-64 1526.44~1563.05 نانومتر، انتقال RF از روی فیبر با خطی بالا

· لیزر جفت فیبر 10 میلی‌واتی LAN-WDM - اختیاری 1266.5 تا 1345.5 نانومتر، طراحی شده برای فرستنده‌های نوری 400G/800G

· منبع لیزر CWDM 1270-1650 نانومتری DFB - برای ارتباطات نوری و سنجش فیبر نوری توزیع شده

· 1550 نانومتر لیزر جفت شده فیبر 1 واتی - منبع پرقدرت برای کاشت لیزر فیبر، تقویت نوری، و فوتونیک صنعتی

· لیزر پهن خط باریک 1550 نانومتری DFB 100 کیلوهرتز BTF - منبع نویز فاز پایین برای ارتباطات منسجم، LiDAR و سنجش دقیق

دیتاشیت-10mW باند C+L DWDM DFB لیزر دیود

دیتاشیت

برای ارجاع آسان در آینده، این صفحه را نشانه گذاری کنید.

تگ های داغ: چین 10mW C L Band DWDM DFB Laser Diode سازنده، تامین کننده، کارخانه

دسته بندی مرتبط

ارسال استعلام

اطلاعات تماس



نشانی

اتاق 901، ساختمان A، پلازای عصر جدید رونگچائو، جاده اول لانکینگ، شماره 3، جامعه لوهو، ناحیه فرعی گوانهو، منطقه لونگهوا، شنژن، 518110، چین


تلفن

+86-13322933691


پست الکترونیک

sales06@boxoptronics.com

به دنبال قیمت رقابتی در سفارشات عمده هستید؟ برای لیزرهای DFB با کارایی بالا، SLEDها و دستگاه های فیبر PM یک استعلام به Box Optronics ارسال کنید. در عرض 24 ساعت یک پیشنهاد قیمت حرفه ای دریافت کنید.
