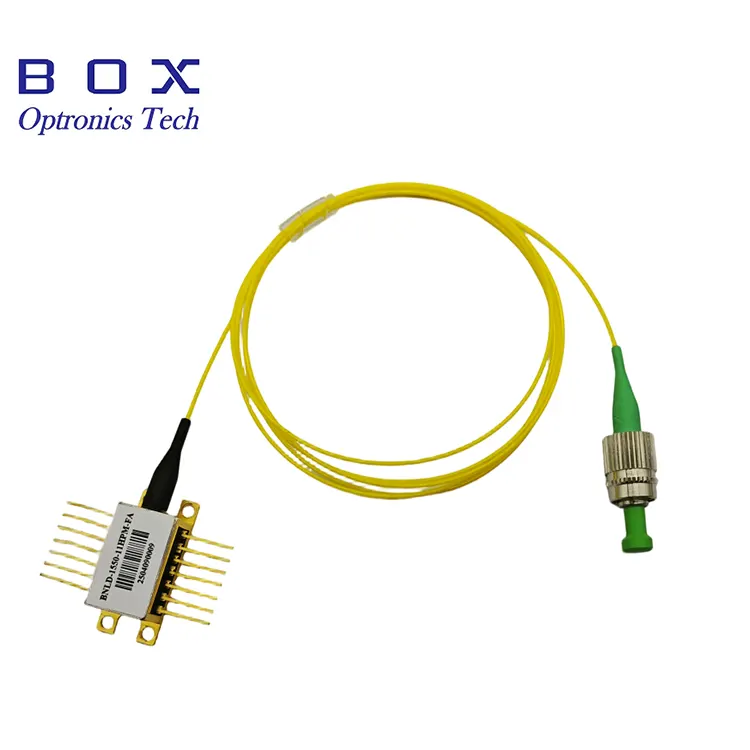

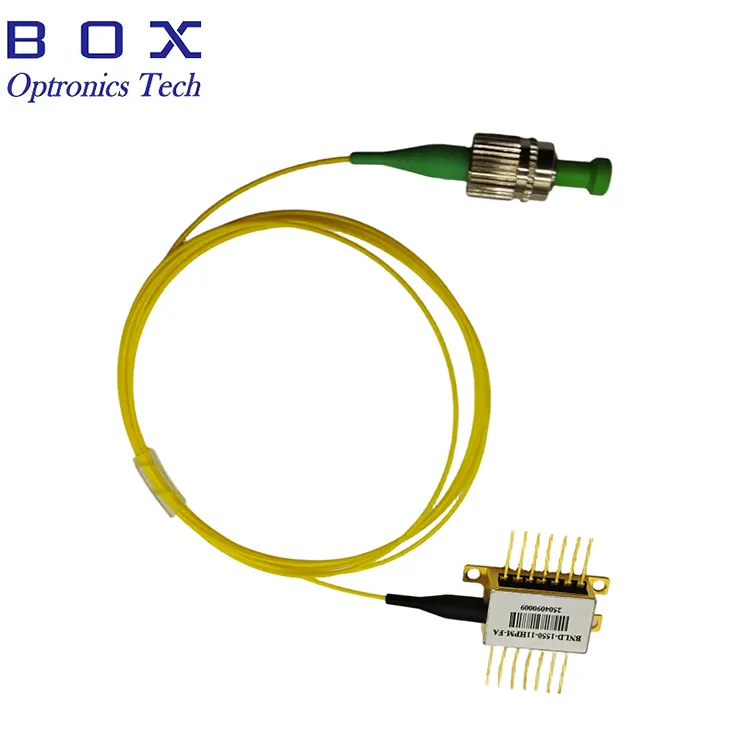

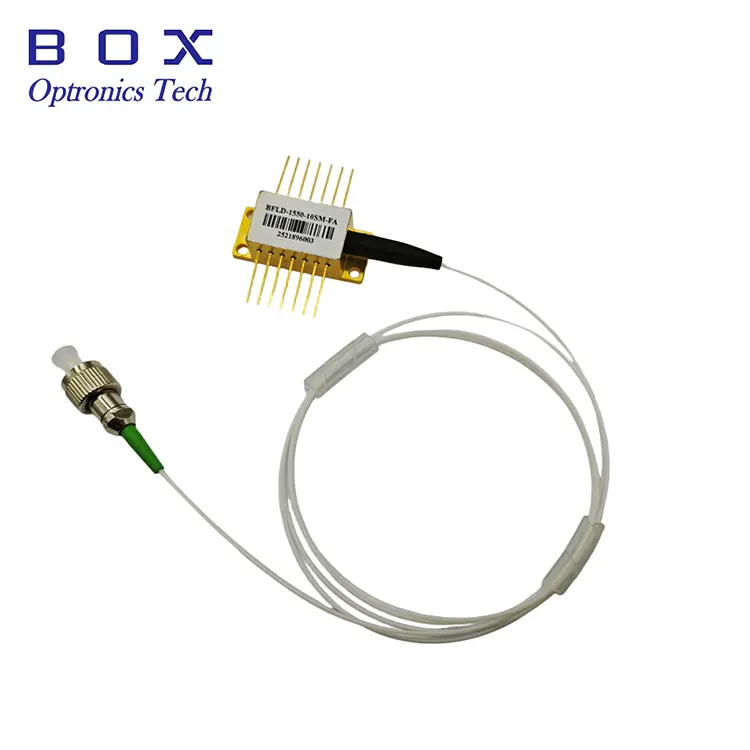

لیزر کوپل شده با فیبر 1530 نانومتری 40 میلی‌واتی DFB

باکس اپترونیکس، یک سازنده حرفه ای قطعات الکترونیکی نوری، لیزرهای جفت شده با فیبر 1530 نانومتری 40 میلی واتی DFB را با یک جداکننده نوری داخلی، خنک کننده TEC و یک نظارت PD برای تجهیزات تست و سیستم های نوری پرقدرت عرضه می کند.
ما گزارش‌های کامل تست الکترواپتیکال، پشتیبانی از نمونه انعطاف‌پذیر و عرضه انبوه پایدار را ارائه می‌کنیم تا به تولیدکنندگان تجهیزات جهانی کمک کنیم تا به طور مؤثر در مورد نمونه‌ها پرس و جو کنند و عملکرد نوری را تأیید کنند.

ارسال استعلام

توضیحات محصول

بررسی اجمالی محصول- لیزر کوپل شده با فیبر 40 میلی واتی DFB 1530 نانومتری

لیزر جفت شده فیبر 1530 نانومتری DFB 40 میلی‌واتی (مدل BFLD-1530-40SM-FA) یک دیود لیزری بازخورد توزیع‌شده با کارایی بالا است که برای کاربردهایی طراحی شده است که به خروجی اپتیکال تک حالته پایدار و پرقدرت نیاز دارند. این دستگاه با ارائه حداقل توان خروجی نوری 40 میلی وات از طریق فیبر تک حالته با کانکتور FC/APC، دارای یک جداکننده نوری داخلی برای جلوگیری از بازتاب برگشتی و اطمینان از عملکرد پایدار است.

این لیزر در یک بسته پروانه ای 14 پین با خنک کننده ترموالکتریک (TEC) و ترمیستور یکپارچه برای تثبیت طول موج و توان دقیق قرار گرفته است، این لیزر نسبت سرکوب حالت جانبی عالی (≥35dB) و عملکرد قابل اعتماد در محدوده دمای عملیاتی را ارائه می دهد. پین اوت سازگار با OC-48 ادغام با طرح های سیستم موجود را ساده می کند.

این لیزر برای سیستم‌های تست نوری، سیستم‌های نوری پرقدرت، کاربردهای حسگر فیبر نوری و ابزار دقیقی که به منابع لیزری 1530 نانومتری با قدرت بالا و پایدار نیاز دارند، مناسب است.

ویژگی های کلیدی- لیزر جفت فیبر 1530 نانومتری 40 میلی واتی DFB

· قدرت خروجی نوری بالا: حداقل 40 میلی‌وات، 50 میلی‌وات معمولی (خروجی فیبر SM)

· طول موج مرکز: 1530 نانومتر (محدوده: 1527-1533 نانومتر)

· نسبت سرکوب حالت جانبی بالا (SMSR): ≥35dB

· عایق نوری داخلی برای محافظت در برابر بازتاب

· پیگتیل فیبر تک حالته با رابط FC/APC

· بسته پروانه 14 پین با TEC و ترمیستور یکپارچه

· OC-48 pinout سازگار برای ادغام آسان سیستم

· فتودیود مانیتور یکپارچه برای نظارت بر قدرت

· تثبیت طول موج و توان دقیق از طریق کنترل TEC

· جریان آستانه پایین: 20 میلی آمپر معمولی

· بسته پروانه ای هرمتیک برای قابلیت اطمینان طولانی مدت

کاربردهای معمولی- لیزر جفت فیبر 1530 نانومتری 40 میلی‌واتی DFB

· سیستم‌های آزمایش و اندازه‌گیری نوری

· کاربردهای سنجش فیبر نوری و سنجش توزیع شده

· لیزرهای بذر تقویت کننده نوری و منابع سیگنال

· سیستم های مالتی پلکسی تقسیم طول موج (WDM).

· تجهیزات تست ارتباط نوری

· ابزارآزمایشگاهی و تحقیقاتی

· خصوصیات و آزمایش اجزای فوتونیک

· تجزیه و تحلیل و اندازه گیری طیف نوری

· سیستم‌های لیزر صنعتی و ادغام OEM

مشخصات محصول- لیزر کوپل شده با فیبر 1530 نانومتری 40 میلی‌واتی DFB

حداکثر مطلق رتبه بندی

پارامتر	نماد	وضعیت	رتبه بندی	واحد
جریان رو به جلو لیزری	اگر	-	300	mA
ولتاژ معکوس	VR	CW	-2.0	V
ولتاژ ESD	-	-	500	V
دمای عملیاتی	TOP	دمای مورد	0 تا 70+	درجه سانتی گراد
دمای ذخیره سازی	TSTG	دمای محیط	-40 ~ +85	درجه سانتی گراد

ویژگی های الکترواپتیکال (T = 25 درجه سانتیگراد، IF = IOP)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج عملیاتی	λC	CW، 25 درجه سانتی گراد	1527	1530	1533	نانومتر
توان خروجی نوری	PF	فیبر اس ام	40	50	-	میلی وات
جریان آستانه	ITH	25 درجه سانتی گراد	14	20	50	mA
جریان عملیاتی	IOP	CW	-	200	300	mA
ولتاژ عملیاتی	VOP	25 درجه سانتی گراد	-	-	3.0	V
نسبت سرکوب حالت جانبی	SMSR	-	35	-	-	دسی بل
جریان TEC	ITEC	-	-1.5	-	2.5	A
ولتاژ TEC	VTEC	-	-2.5	-	3.8	V
مقاومت ترمیستور	RTH	25 درجه سانتی گراد	9.5	10	10.5	kΩ
ترمیستور B-value	β	25 درجه سانتیگراد / 80 درجه سانتیگراد	-	3950	-	K

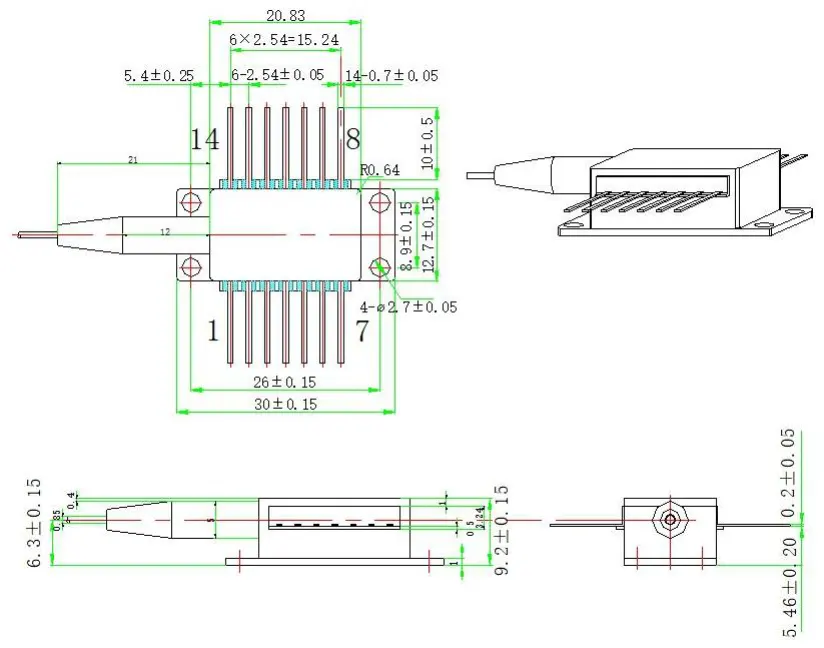

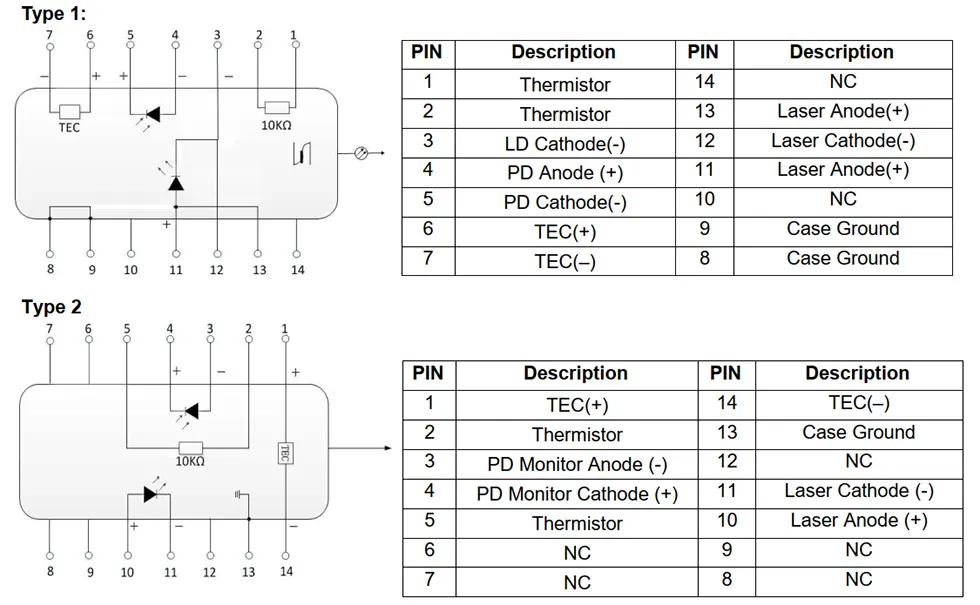

بسته و پین تعریف - لیزر جفت فیبر 40 میلی‌واتی DFB 1530 نانومتری

اطلاعات سفارش - لیزر کوپل شده با فیبر 1530 نانومتری 40 میلی وات DFB

مدل های موجود

شماره مدل	طول موج		توان خروجی	بسته	فیبر/کانکتور
BFLD-1530-40SM-FA	1530 نانومتر	40 میلی وات دقیقه		پروانه 14 پین	SMF، FC/APC

توجه: طول موج های سفارشی در باند C، سطوح توان جایگزین، طول های مختلف فیبر و گزینه های اتصال در صورت درخواست در دسترس هستند. برای قیمت پیکربندی سفارشی و زمان تحویل با تیم فروش ما تماس بگیرید.

چرا لیزرهای Box Optronics DFB را انتخاب کنید؟

· فناوری تراشه لیزری ثابت DFB با مشخصات طول موج و توان ثابت

· 100٪ تست عملکردی و غربالگری سوختگی قبل از حمل و نقل

· قیمت رقابتی با عرضه مستقیم کارخانه

· مقدار سفارش انعطاف‌پذیر — پشتیبانی از نمونه‌های اولیه تحقیق و توسعه و تولید حجمی

· گزینه‌های سفارشی‌سازی برای طول موج، توان، طول فیبر، کانکتور و پیکربندی پین

· ثبات عرضه بلندمدت برای برنامه های تولید و یکپارچه سازی سیستم

· بسته بندی پروانه ای هرمتیک با TEC یکپارچه برای عملکرد قابل اعتماد

· حمل و نقل بین المللی از طریق DHL/UPS/FedEx با ردیابی کامل

سوالات متداول (سؤالات متداول)

س: تفاوت بین لیزرهای DFB و FP چیست؟

پاسخ: لیزرهای DFB (بازخورد توزیع‌شده) دارای ساختار توری داخلی هستند که عملکرد حالت طولی تکی (SLM) را با پهنای خط باریک و نسبت سرکوب حالت جانبی بالا (SMSR ≥35dB برای این دستگاه) امکان‌پذیر می‌کند. لیزرهای FP (Fabry-Perot) معمولاً با حالت‌های طولی متعدد کار می‌کنند و خروجی طیف وسیع‌تری دارند.

لیزرهای DFB برای کاربردهایی که نیاز به کنترل دقیق طول موج و پایداری بالا دارند، مانند سیستم‌های WDM، حسگر فیبر و ابزار دقیق، ترجیح داده می‌شوند، در حالی که لیزرهای FP معمولاً برای کاربردهای حساس به هزینه استفاده می‌شوند که در آن کنترل دقیق طول موج کمتر حیاتی است.

س: چرا ایزولاتور داخلی مهم است؟

A: بازتاب های برگشتی از اتصالات فیبر، اجزای نوری یا انتهای فیبر می تواند به دیود لیزر متصل شود و باعث نوسانات توان خروجی، ناپایداری طول موج و افزایش نویز شود. جداساز نوری داخلی بازخورد نوری را کاهش می‌دهد و به حفظ توان خروجی پایدار، پایداری طول موج و عملکرد نویز کم کمک می‌کند.

س: نقش TEC و ترمیستور چیست؟

A: خنک کننده ترموالکتریک (TEC) و ترمیستور با هم کار می کنند تا دمای تراشه لیزر را از طریق کنترل دقیق دمای بسته حفظ کنند. از آنجایی که طول موج لیزر و توان خروجی وابسته به دما هستند، کنترل دقیق دما عملکرد پایدار را در شرایط مختلف محیط تضمین می کند. ترمیستور 10 کیلو اهم (B-value 3950K) بازخورد دما را به کنترل کننده TEC ارائه می کند که جریان TEC را برای حفظ دمای تنظیم شده تنظیم می کند. این برای برنامه هایی که نیاز به طول موج و توان ثابت دارند ضروری است.

س: OC-48 pinout compatible به چه معناست؟

پاسخ: پین اوت سازگار با OC-48 به تخصیص پین بسته پروانه ای اشاره دارد که معمولاً در برنامه های ارتباطی نوری OC-48 (2.5Gbps SONET/SDH) استفاده می شود. این سازگاری ادغام در سیستم ها را با استفاده از رابط های الکتریکی و مکانیکی مشابه ساده می کند. دو گزینه pinout (نوع 1 و نوع 2) برای تطبیق طرح‌های مختلف سیستم در دسترس هستند.

س: حداقل مقدار سفارش (MOQ) چقدر است؟

A: MOQ 1pc است. ما از مقادیر سفارش انعطاف پذیر پشتیبانی می کنیم. مدل‌های استاندارد را می‌توان در مقادیر کم برای تحقیق و توسعه و نمونه‌سازی اولیه و همچنین حجم‌های بزرگ‌تر برای تولید عرضه کرد. با تیم فروش ما تماس بگیرید تا قیمت مشخص در مقدار مورد نیاز خود را دریافت کنید.

س: آیا می توانم یک طول موج یا سطح توان سفارشی دریافت کنم؟

پاسخ: بله، ما گزینه های سفارشی سازی از جمله طول موج های سازگار با CWDM و سایر طول موج های سفارشی شده در محدوده موجود، سطوح توان خروجی جایگزین، طول فیبرهای سفارشی، انواع اتصال دهنده های مختلف (FC/APC، FC/UPC، LC، و غیره) و پیکربندی پین های متناسب را ارائه می دهیم. با نیازهای خاص خود با ما تماس بگیرید و تیم مهندسی ما امکان سنجی را بررسی کرده و یک پیشنهاد ارائه می دهد.

س: چه جریان درایو برای دستیابی به خروجی 40mW مورد نیاز است؟

A: جریان عملیاتی معمولی در 25 درجه سانتیگراد 200 میلی آمپر و حداکثر 300 میلی آمپر است. جریان آستانه معمولاً 20 میلی آمپر (حداقل 14 میلی آمپر، حداکثر 50 میلی آمپر) است. جریان عملیاتی واقعی ممکن است بین دستگاه های جداگانه و با دما متفاوت باشد. توصیه می کنیم از یک درایور دیود لیزری با محدودیت جریان مناسب و عملکرد APC (کنترل خودکار توان) برای عملکرد پایدار استفاده کنید.

س: آیا بسته پروانه به صورت هرمتیک مهر و موم شده است؟

پاسخ: بله، بسته پروانه ای 14 پین به صورت هرمتیک مهر و موم شده است و از تراشه لیزر، ایزولاتور و اجزای داخلی در برابر رطوبت، گرد و غبار و آلاینده های محیطی محافظت می کند. این عملکرد طولانی مدت قابل اعتماد را تضمین می کند و برای حفظ عملکرد ثابت در طول عمر محصول مهم است.

برگه داده و برگه آزمایش-1530 نانومتر لیزر جفت شده با فیبر 40 میلی‌واتی DFB

برگه داده

برگه آزمایش
