ماژول منبع لیزر Fabry Perot FP از یک تراشه لیزری نیمه هادی، یک مدار درایو طراحی شده حرفه ای و کنترل TEC استفاده می کند تا از عملکرد ایمن لیزر، توان خروجی پایدار و طیف اطمینان حاصل کند. 532 نانومتر، 785 نانومتر و 1064 نانومتر اختیاری هستند. توان خروجی بیش از 50 میلی وات است. دستورات و نرم افزار میزبان کامپیوتر برای عملیات و یکپارچه سازی ارائه شده است. مناسب به عنوان منبع لیزر پمپ برای تجزیه و تحلیل زیست پزشکی و طیفی.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
||
|
طول موج عملیاتی |
نانومتر |
5±532 |
5±785 |
5±1064 |
|
|
توان خروجی |
میلی وات |
> 50 |
> 50 |
> 50 |
|
|
نوع فیبر |
- |
460 اسب بخار |
Hi780 |
سلام 1060 |
|
|
ناپایداری برق (کوتاه مدت 15 دقیقه) |
دسی بل |
≤±0.02 |
|
||
|
ناپایداری برق (طولانی مدت 8 ساعت) |
دسی بل |
0.05 ≤ |
|
||
|
رابط |
- |
FC/APC |
|
||
|
ابعاد |
میلی متر |
70 (W)×90 (D)×18 (H) |
|
||
|
منبع تغذیه |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
سطح الکتریکی فعال سازی |
VDC |
4.2 ~ 5.5 ولت |
|
||
|
رابط ارتباطی |
- |
DB9 Female (RS485) |
XH1.25-3PIN |
||
|
نرم افزار کنترل |
- |
BoxLaserCtrIV2 |
|
||
|
نرم افزار پورت سریال |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
||
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
||
● قدرت خروجی بالا 50mW.
● قدرت و طیف پایدار؛
● بسته ماژول فشرده 70x90x18mm.
● زیست پزشکی.
● تحلیل طیفی.
● سنسور فیبر نوری.

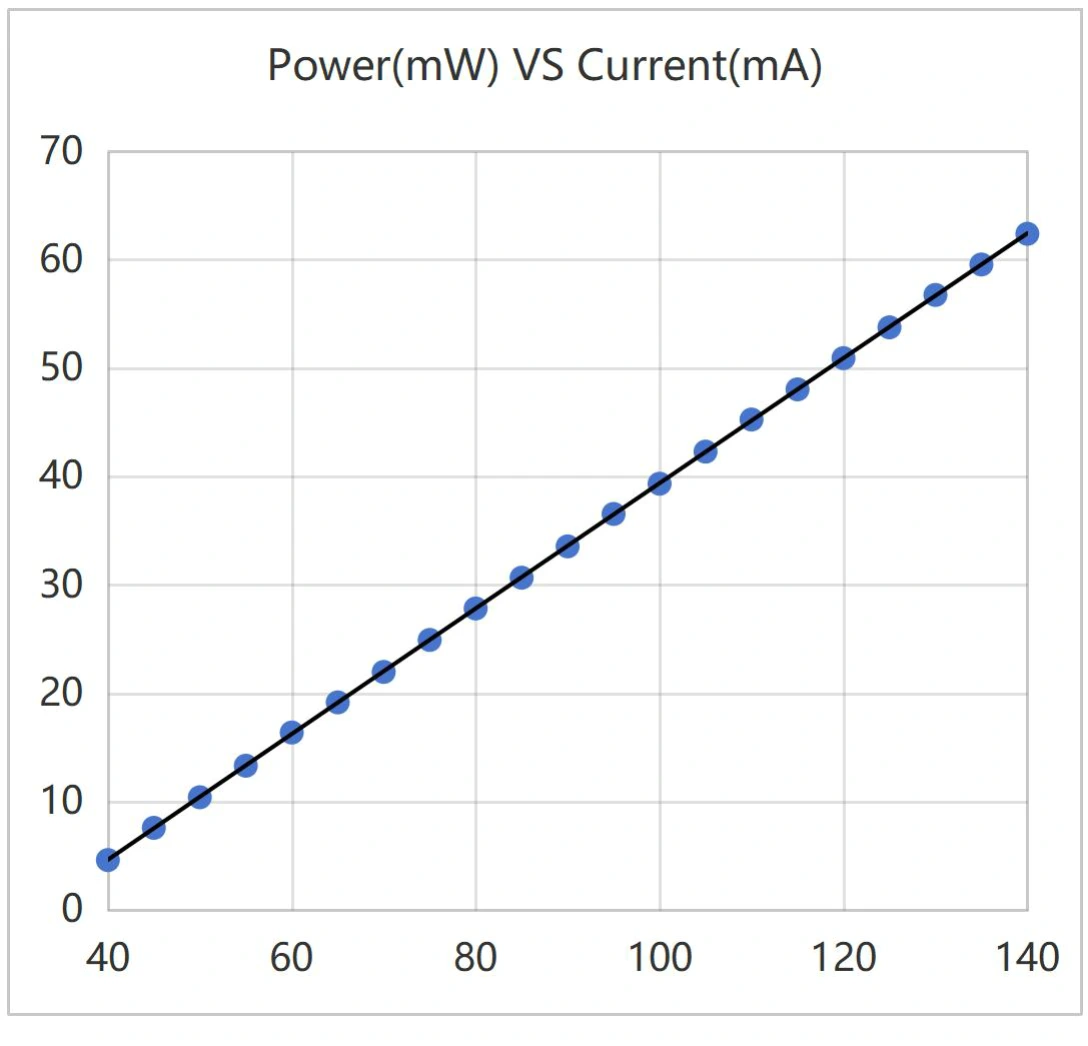

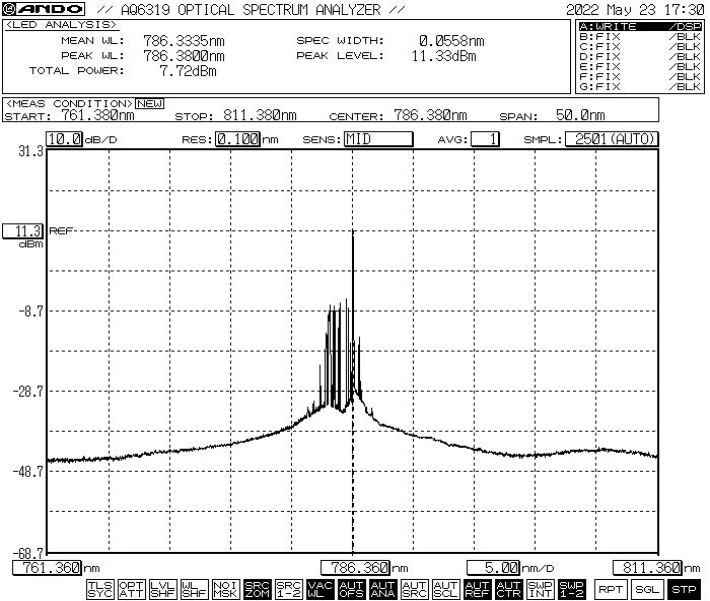

● منحنی معمولی: 785 نانومتر منبع لیزر FP 50 میلیواتی
مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی کامل هستند یا خیر.
مرحله 2. منبع تغذیه: متصل به منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده که نیازهای منبع تغذیه آنها را برآورده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)
مرحله 3. اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.
Setp4. اتصال به رایانه میزبان: از کابل داده USB-RS485 DB9 برای اتصال ماژول منبع لیزر Fabry Perot FP و رایانه استفاده کنید. کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی نصب کند تا کابل داده پورت سریال USB-RS485 را شناسایی کند، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند به درستی متصل شوند و ارتباط برقرار کنند. لطفا درایور را از Box Optronics بخواهید.

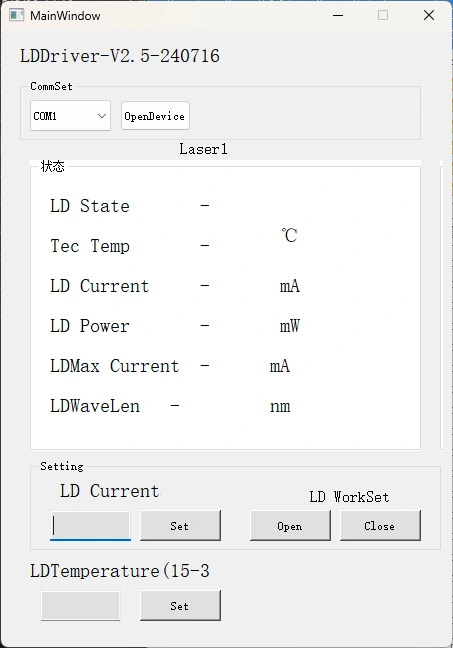

مرحله 5. نرم افزار کنترل: Box Optronics دستور سریال یا نرم افزار PC را برای کنترل جریان LD ماژول منبع لیزری Fabry Perot FP ارائه می دهد. پورت صحیح را انتخاب کنید، جریان و دما را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. بلافاصله جریان کامل را اعمال نکنید.)
مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
بعد |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-X |
|
منبع لیزر |
532:532 نانومتر 785:785 نانومتر 1064:1064 نانومتر |
50:50 میلی وات |
SM: فیبر SM PM: فیبر PM |
FA:FC/APC SA:SC/APC دیگر |
M: ماژول ب: نیمکت |
به عنوان مثال: BFL-F1064-50SM-FA-M
(اطلاعات سفارش: ماژول منبع لیزر Fabry Perot FP، 1064 نانومتر، توان خروجی 50 میلیوات، با فیبر SM، کانکتور FC/APC، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد میکند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
تولید: 10-15 روز کاری. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)
تدارکات بین المللی: 3-5 روز کاری.
● برای جلوگیری از آلودگی گرد و غبار - که می تواند منجر به افزایش اتلاف درج شود - یا سوزاندن سطوح انتهایی فیبر نوری، توصیه نمی شود که مکرراً کانکتورهای فیبر نوری را وارد یا خارج کنید.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و قبل از اتصال با یک آشکارساز فیبری انتهایی بررسی کنید. همیشه فیبرها را بدون برق وصل یا جدا کنید تا از سوختن قسمت انتهایی جلوگیری شود. کانکتورهای فیبر نوری باید با درپوش های گرد و غبار پوشانده شوند.
● در صورت نیاز به اتصال فیبر خروجی به فیبر دیگر، استفاده از فیوژن اسپلایسر توصیه می شود.
● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. در جای خشک نگهداری کنید
● دوره گارانتی:
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر در دوره ضمانت برای خود محفوظ میدارد:
(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) عیبهای ناشی از عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسبهای گارانتی تغییر یافته یا ناقص روی بدنه.
(6) آسیب یا ضرر در حین حمل و نقل.
