ماژول دیود لیزر 1030 نانومتری 50 میلی وات DFB

فهرست مطالب

1. معرفی 1030 نانومتر ماژول دیود لیزر 50mW DFB

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. برگه داده و برگه آزمایش

8. شرایط قیمت و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

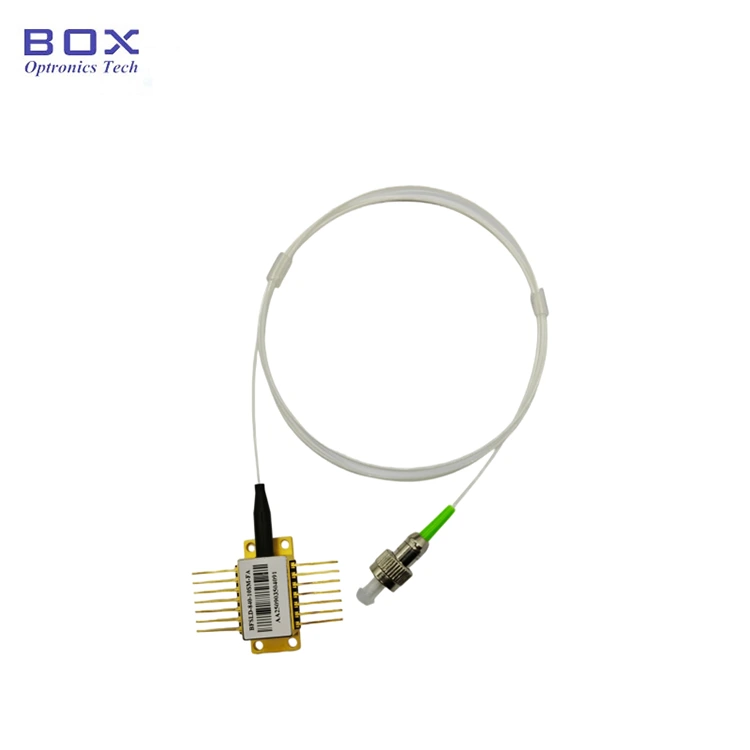

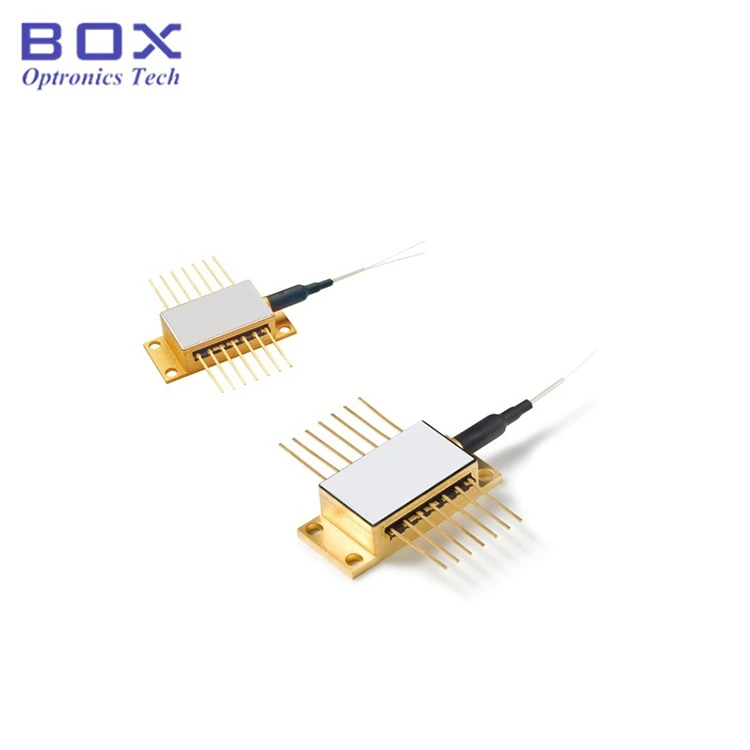

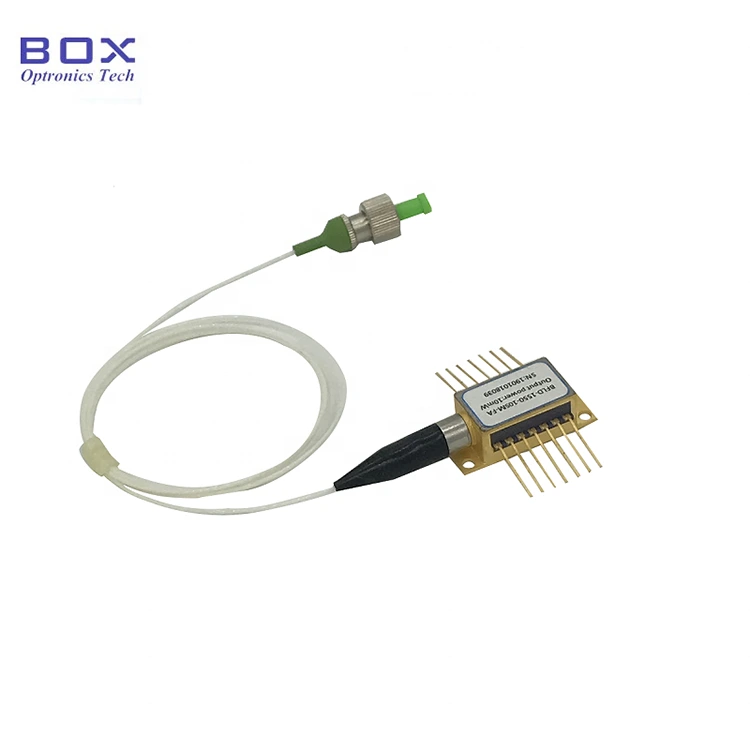

ماژول دیود لیزر 1030 نانومتری 50 میلی‌واتی DFB به صورت هرمتیک است مهر و موم شده در بسته پروانه ای 14 پین. از عملکرد CW یا پالس پشتیبانی می کند و خنک کننده و ترمیستور TEC را برای یک طیف پایدار ادغام می کند. مناسب برای طیف سنجی، مخابرات، روشنایی، و سنجش. قبل از روشن کردن، ابتدا خنک کننده TEC را فعال کنید. سپس برق را با افزایش های کوچک اعمال کنید تا از گرم شدن بیش از حد تراشه جلوگیری کنید یا اضافه بار شدن

مشخصات محصول

ویژگی های محصول

● لیزر بازخورد توزیع شده؛

● عملیات CW یا پالس؛

● مانیتور داخلی PD، خنک کننده ترموالکتریک و ترمیستور؛

● کانکتور اختیاری FC/APC.

برنامه های کاربردی محصول

● طیف سنجی;

● مخابرات

● روشنایی؛

● حس کردن.

محصول جزئیات

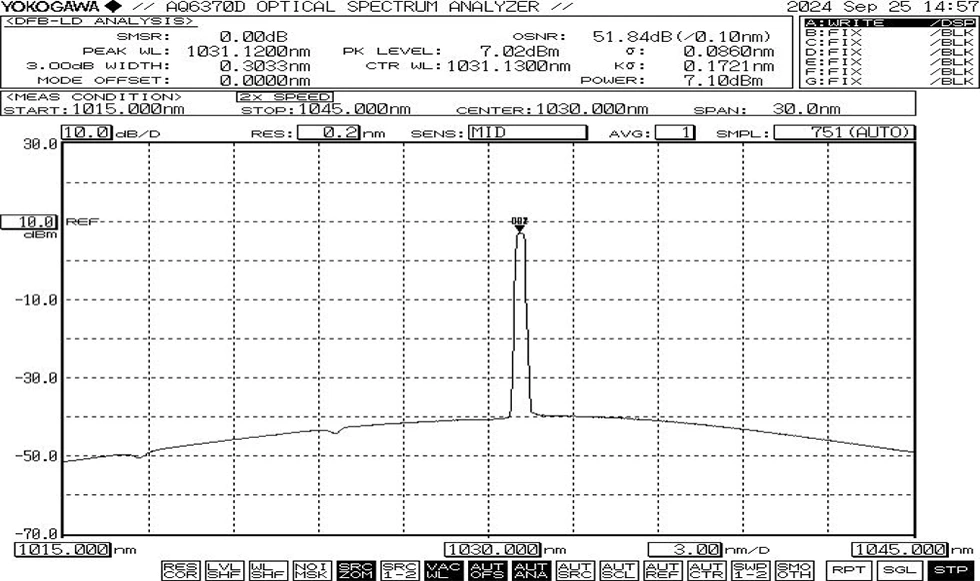

● طیف معمولی: 1030 نانومتر، +/-2 نانومتر تحمل WL

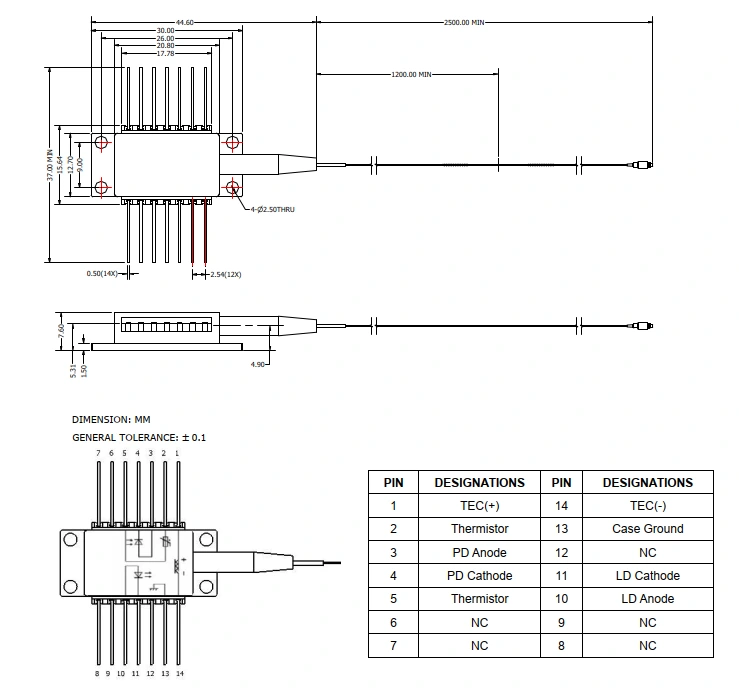

● طراحی بسته و تعریف پین‌آوت (واحد: میلی‌متر)

سوالات متداول

(1) آیا این است آیا می توان طول موج را با تغییر دما تنظیم کرد؟ چیست ضریب؟

- ضریب طول موج / دما 0.01 نانومتر / ℃.

(2) چیست نوع فیبر؟

- Corning HI1060، NA=0.14، MFD=6.2um@1060nm.

(3) چیست محدوده قابل تنظیم قدرت؟

--10 تا 100 درصد

(4) آیا شما یک لوله و کانکتور محافظ برای LD تهیه کنید؟

-- بله. لوله شل 900um و FC/APC اختیاری هستند.

سفارش دادن اطلاعات

به عنوان مثال: BFLD-D1030-50SM-FA

(اطلاعات سفارش: ماژول دیود لیزری 1030 نانومتری 50 میلی‌واتی DFB، پروانه بسته، با فیبر SM، کانکتور FC/APC).

برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

عملیات یادداشت ها

● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.

● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.

● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده

● هنگام استفاده از دستگاه، ولتاژ کارکرد و محدوده های فعلی مشخص شده در دیتاشیت پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر) ولتاژ عملیاتی) و λc (طول موج مرکزی) - باید ارجاع داده شوند به طور خاص در گزارش تست ارائه شده در زمان حمل و نقل. توجه: عملیات فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
