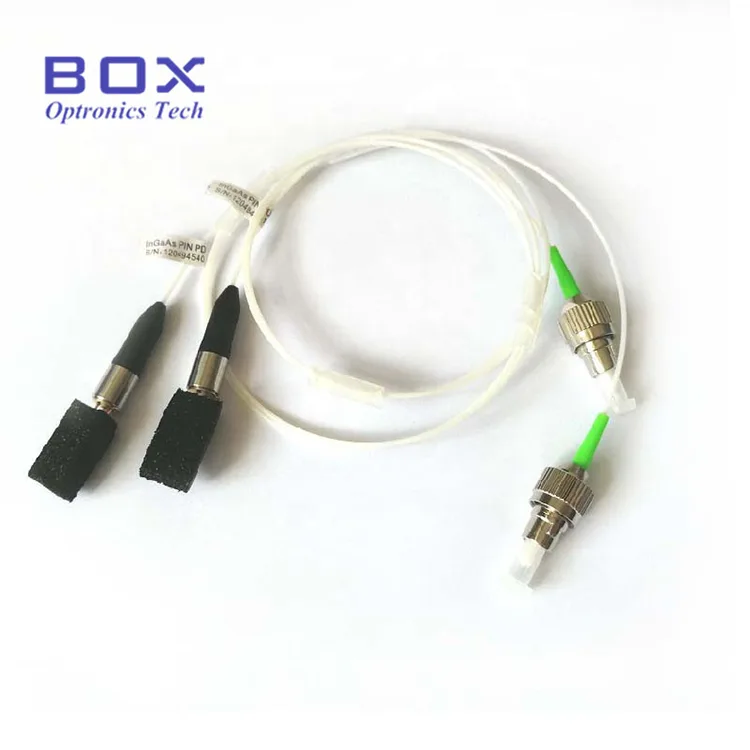

دیود لیزر کواکسیال پیگتیل FP

دیودهای لیزر کواکسیال Pigtail FP Box Optronics در طول موج های مختلف از 450 نانومتر، 520 نانومتر، 650 نانومتر، 660 نانومتر، 785 نانومتر، 850 نانومتر و 980 نانومتر موجود هستند. این دیودهای لیزری CW که برای سیستم‌های فیبر نوری، اندازه‌گیری نوری، آزمایش‌های آزمایشگاهی، ابزار دقیق زیست‌پزشکی و طیف‌سنجی طراحی شده‌اند، خروجی پایدار، نویز کم و طول عمر طولانی دارند. ما از خرید عمده و مشاوره نمونه پشتیبانی می کنیم.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی دیود لیزر کواکسیال Pigtail FP

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی

5. طراحی بسته و تعریف PIN-OUT (واحد: میلی متر)

6. اطلاعات سفارش

7. دیتاشیت

8. شرایط نقل قول و پرداخت

9. زمان سرب

10. تضمین کیفیت و خدمات پس از فروش

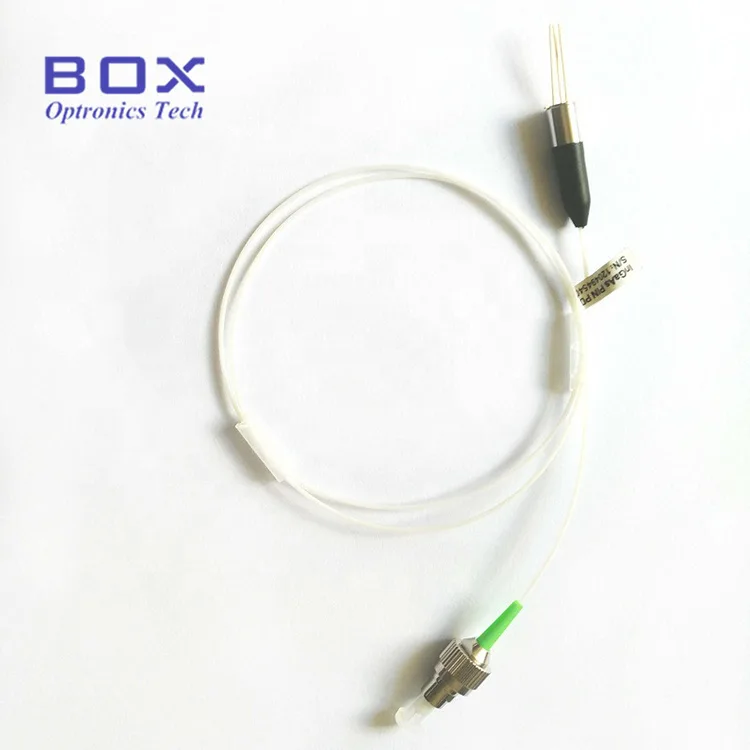

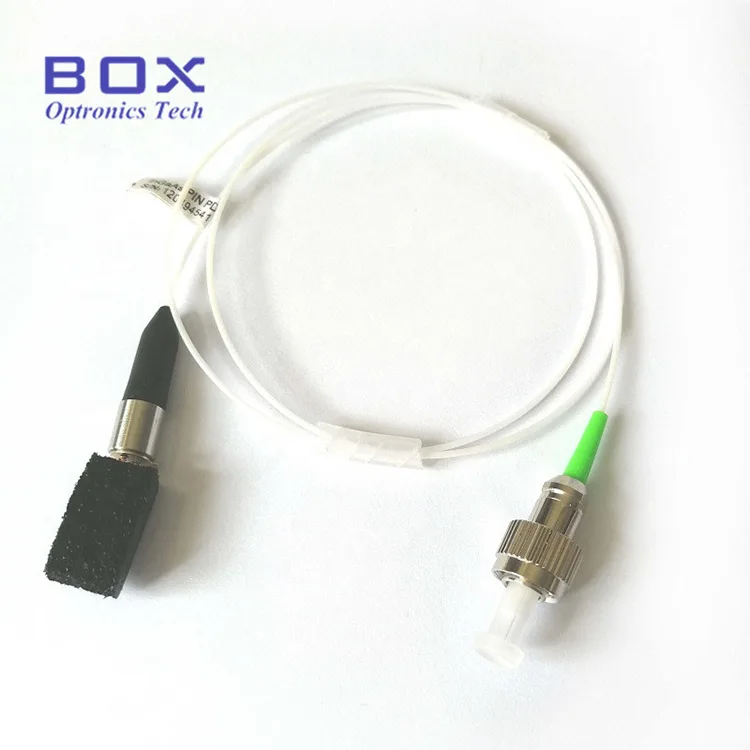

معرفی محصول-دیود لیزر کواکسیال پیگتیل FP

این دیود لیزر کواکسیال پیگتیل FP یک دیود لیزری تک حالته Fabry-Perot، با طول موج 450 نانومتر، 520 نانومتر، 650 نانومتر، 660 نانومتر، 785 نانومتر، 850 نانومتر و 980 نانومتر موجود است و توان خروجی آن 105 میلی‌وات یا 10 میلی‌وات است. کانکتور FC/APC یا SC/APC است. قابلیت اطمینان بالا و عمر طولانی. استاندارد تست قابلیت اطمینان Telcordia GR-468. این دیودهای لیزری FP چند طول موج راه حل های انعطاف پذیر، قابل اعتماد و با کارایی بالا را برای انواع کاربردهای مرئی و نزدیک به مادون قرمز ارائه می دهند.

مشخصات محصول - دیود لیزر کواکسیال پیگتیل FP

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λC	POP = PF	440	450	460	نانومتر
توان خروجی نوری	PF	IF = 65 میلی آمپر	10	20	-	میلی وات
جریان آستانه	ITH	CW	-	22	40	mA
ولتاژ کاری	VF	CW	-	5.1	6.0	V
جریان عملیاتی	اگر	CW	-	70	90	mA
نوع فیبر	-	-	460 اسب بخار
پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λC	POP = PF	510	520	530	نانومتر
توان خروجی نوری	PF	IF = 65 میلی آمپر	5.0	-	-	میلی وات
جریان آستانه	ITH	CW	-	22	40	mA
ولتاژ کاری	VF	CW	-	5.8	6.5	V
جریان عملیاتی	اگر	CW	-	60	80	mA
نوع فیبر	-	-	460 اسب بخار
پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λC	POP = PF	640	650	660	نانومتر
توان خروجی نوری	PF	IF = 65 میلی آمپر	-	5	-	میلی وات
جریان آستانه	ITH	CW	-	55	-	mA
ولتاژ کاری	VF	CW	-	2.1	2.5	V
جریان عملیاتی	اگر	CW	-	-	105	mA
پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λC	POP = PF	652	660	670	نانومتر
توان خروجی نوری	PF	IF = 70 میلی آمپر	10	-	-	میلی وات
جریان آستانه	ITH	CW	-	40	90	mA
ولتاژ کاری	VF	CW	-	2.4	3.0	V
جریان عملیاتی	اگر	CW	-	70	120	mA
نوع فیبر	-	-	630 اسب بخار
پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λC	POP = PF	780	790	800	نانومتر
توان خروجی نوری	PF	IF = 70 میلی آمپر	10	-	--	میلی وات
جریان آستانه	ITH	CW	-	30	45	mA
ولتاژ کاری	VF	CW	-	1.9	2.2	V
جریان عملیاتی	اگر	CW	-	70	120	mA
بهره وری شیب	SE	CW	1	1.1	1.2	W/A
نظارت بر PD	IM	-	-	0.2	0.2	mA
نوع فیبر	-	-	780 اسب بخار
پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λC	POP = PF	840	850	860	نانومتر
توان خروجی نوری	PF	IF = 60 میلی آمپر	10	-	-	میلی وات
جریان آستانه	ITH	CW	-	16	20	mA
ولتاژ کاری	VF	CW	-	2.1	2.3	V
جریان عملیاتی	اگر	CW	-	45	60	mA
بهره وری شیب	SE	CW	-	0.95	-	W/A
نظارت بر PD	IM	-	0.05	0.13	0.5	mA
نوع فیبر	-	-	780 اسب بخار
پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λC	POP = PF	965	980	990	نانومتر
توان خروجی نوری	PF	IF = 60 میلی آمپر	5	-	-	میلی وات
جریان آستانه	ITH	CW	-	12	20	mA
ولتاژ کاری	VF	CW	-	1.55	2.0	V
جریان عملیاتی	اگر	CW	-	30	50	mA
بهره وری شیب	SE	CW	0.64	0.8	-	W/A
نظارت بر PD	IM	-	0.08	0.3	0.5	mA
نوع فیبر	-	-	سلام 1060

ویژگی های محصول - دیود لیزر کواکسیال پیگتیل FP

● دیود لیزری تک حالته Fabry-Pero (FP).

● گزینه های طول موج: 450–980 نانومتر.

● خروجی جفت فیبر کواکسیال، عملیات CW.

● قابلیت اطمینان بالا، عمر طولانی.

● استاندارد تست قابلیت اطمینان Telcordia GR-468.

کاربردهای محصول - دیود لیزر کواکسیال پیگتیل FP

● نشانه.

● قلم نور;

● چاپگرها.

● لیزر آزمایشگاهی و زیست پزشکی.

● سنجش نوری.

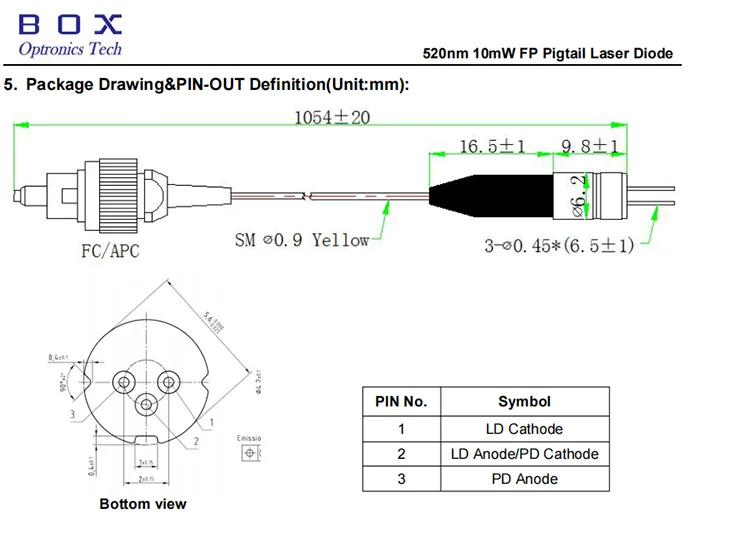

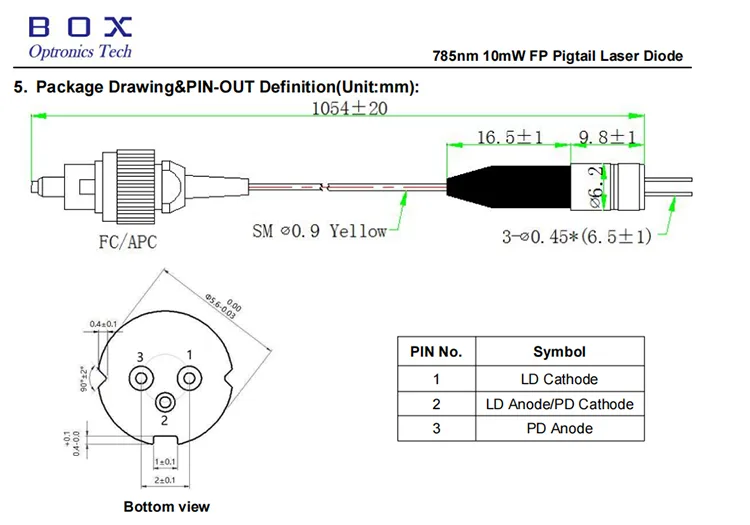

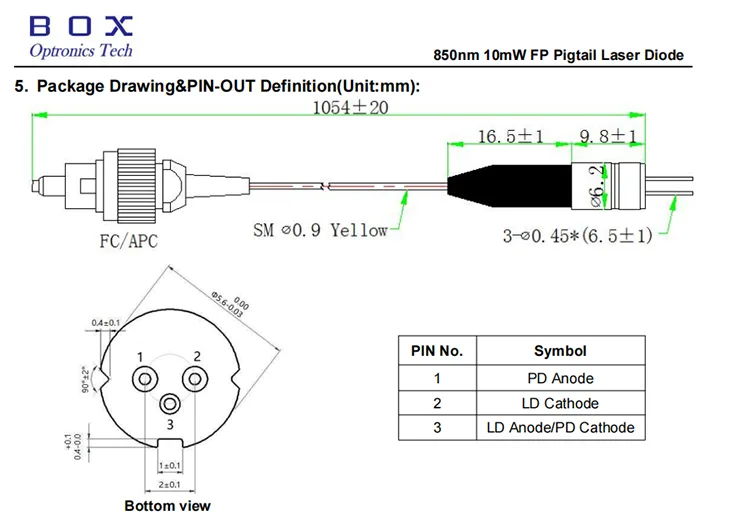

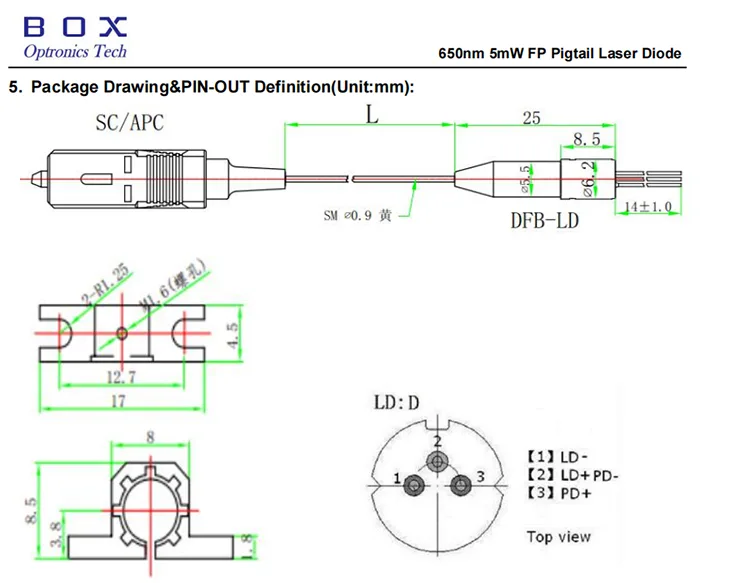

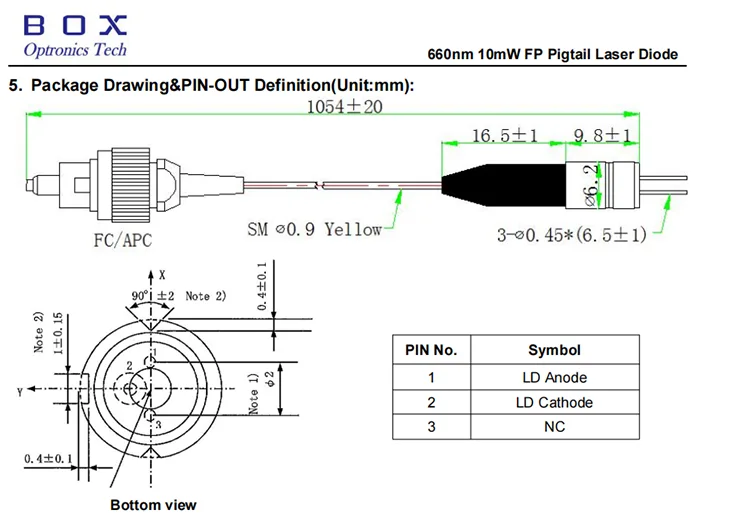

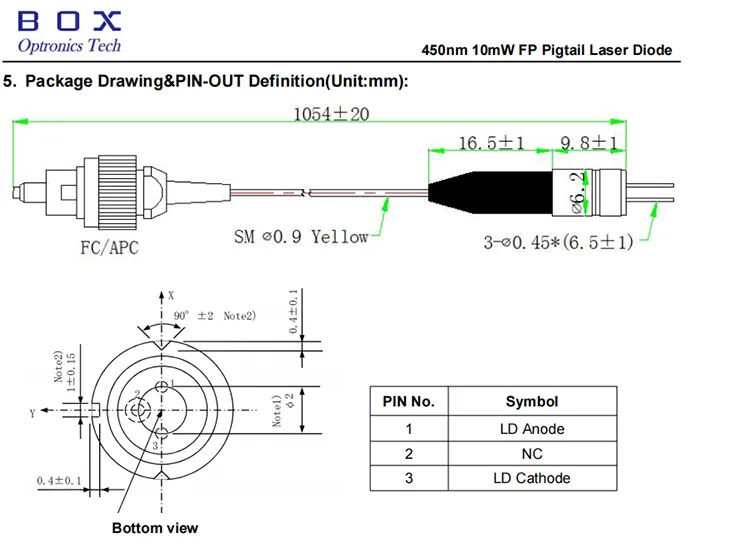

طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - دیود لیزر کواکسیال Pigtail FP

اطلاعات سفارش - دیود لیزر کواکسیال پیگتیل FP

BLD	-X	XX	XX	X	-XX
LD	تراشه	طول موج	توان خروجی	PIN-out	رابط
دیود لیزر	F: FP	450: 450 نانومتر 520: 520 نانومتر	10: 10 میلی‌وات دیگر	F: F را تایپ کنید	FA: FC/APC
		650: 650 نانومتر	02: 2mW 05: 5mW دیگر	د: نوع D	FA: FC/APC SA: SC/APC دیگر
		660: 660 نانومتر 785: 785 نانومتر 850: 850 نانومتر	10: 10 میلی وات دیگر	د: نوع D	FA: FC/APC
		980: 980 نانومتر	5: 5 میلی وات دیگر	د: نوع D	FA: FC/APC

به عنوان مثال: BLD-F78510D-FA

(اطلاعات سفارش: دیود لیزر کواکسیال پیگتیل FP، 785 نانومتر 10 میلی‌وات، نوع D pin-out، با کانکتور FC/APC).

Datasheet-FP دیود لیزر کواکسیال Pigtail

شرایط قیمت و پرداخت - دیود لیزر کواکسیال پیگتیل FP

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.

(3) سایر موارد

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

دیود لیزر کواکسیال پیگتیل تایم-FP

تولید: حدود 10 روز کاری (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)

تدارکات بین المللی: 3-5 روز کاری.

تضمین کیفیت و خدمات پس از فروش - دیود لیزر کواکسیال پیگتیل FP

● دوره گارانتی:

تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر در دوره ضمانت برای خود محفوظ می‌دارد:

(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.

(2) عیب‌های ناشی از عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب‌های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) آسیب یا ضرر در حین حمل و نقل.
