Box Optronics لیزر 100mW DFB 1310 نانومتری را ارائه میکند، یک منبع لیزری ممتاز جفت شده با فیبر که برای کاربردهای ارتباط نوری، سنجش و آزمایش نیاز دارد. این دستگاه دارای ساختار بازخورد توزیع شده چند کوانتومی (MQW) است که پایداری طول موج استثنایی، نسبت سرکوب حالت جانبی بالا و تا 120 میلیوات توان خروجی فیبر تک حالته را ارائه میکند.

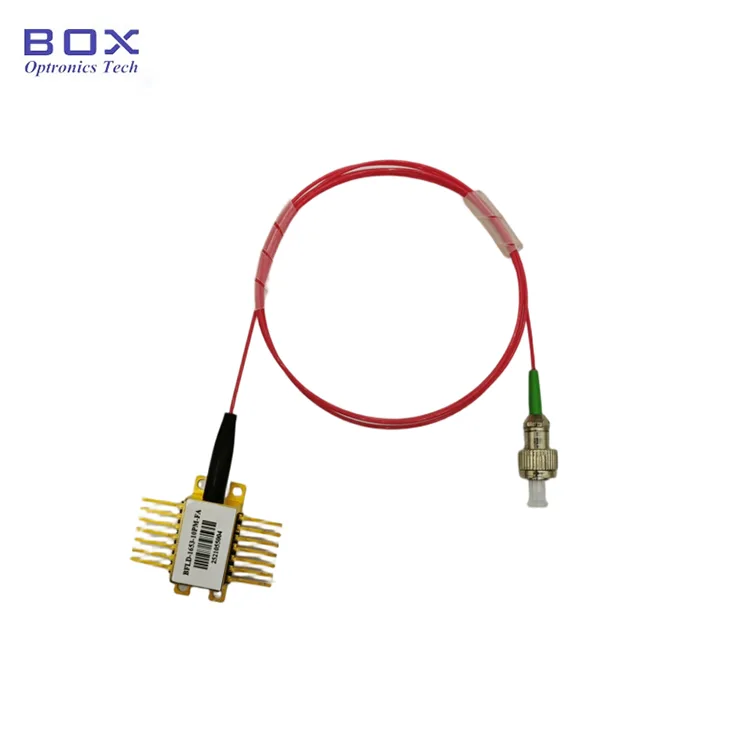

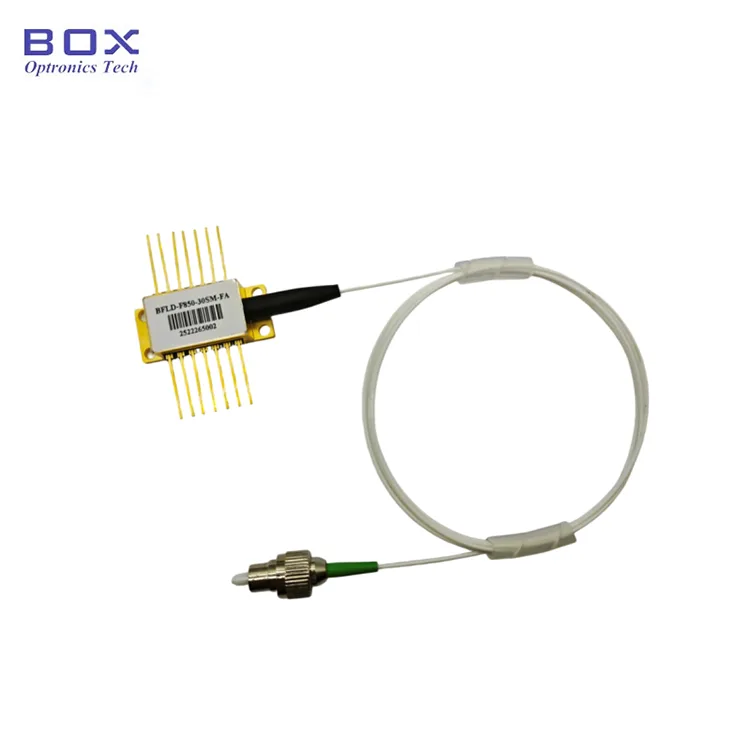

این لیزر در یک بسته پروانه استاندارد 14 پین با خنک کننده TEC یکپارچه، ترمیستور، ایزولاتور نوری و فتودیود مانیتور قرار گرفته است، این لیزر با استانداردهای پین اوت OC-48 سازگار است. چه برای سیستمهای تست توان بالا، شبکههای سنجش فیبر نوری، یا سیستمهای ارتباطی نسل بعدی، Box Optronics عملکرد قابل اعتمادی را با پشتیبانی از کنترل کیفیت دقیق و پشتیبانی فنی جهانی ارائه میکند.
● توان خروجی نوری بالا: تا ۱۲۰ میلیوات معمولی (فیبر SM)
● ساختار DFB چاه چند کوانتومی (MQW) برای پایداری طول موج برتر
● نسبت سرکوب حالت جانبی بالا (SMSR): بیشتر از ۳۵ دسی بل معمولی
● عایق نوری داخلی برای محافظت در برابر بازتاب
● خنککننده و ترمیستور TEC یکپارچه برای کنترل دقیق طول موج
● فتودیود مانیتور برای پایش برق در زمان واقعی
● گزینههای فیبر تک حالته (SM) یا حفظ قطبش (PM).
● کانکتور فیبر FC/APC استاندارد (قابل تنظیم)

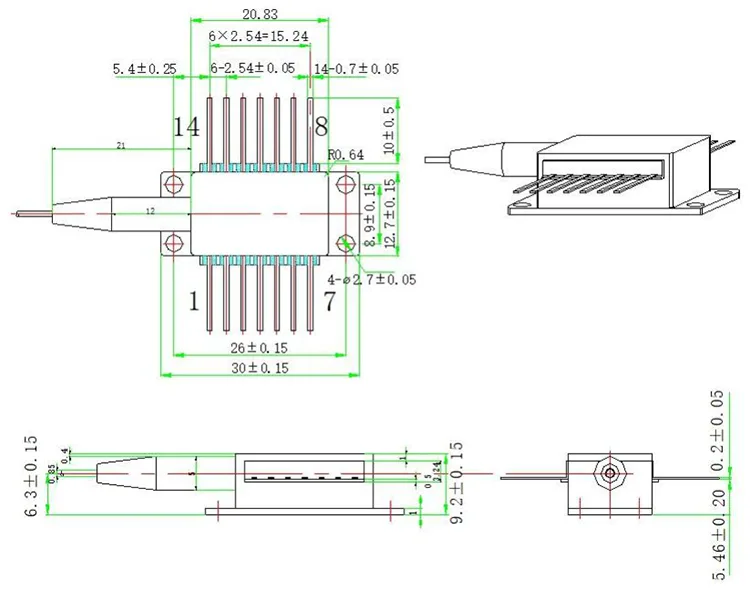

● پکیج پروانه 14 پین استاندارد صنعتی، سازگار با پینآوت OC-48
● سیستمهای آزمایش و اندازهگیری نوری با قدرت بالا
● فرستندهها و فرستندههای ارتباطی فیبر نوری
● منابع بذر تقویتکننده نوری
● FMCW LiDAR
● آزمایشگاههای تحقیق و توسعه
● نظارت و کنترل فرآیندهای صنعتی
|
پارامتر |
نماد |
وضعیت |
حداقل |
حداکثر |
واحد |
|
جریان رو به جلو لیزر |
اگر |
CW |
- |
400 |
mA |
|
ولتاژ معکوس |
VR |
CW |
- |
-2.0 |
V |
|
ولتاژ ESD |
ESD |
- |
500 |
- |
V |
|
دمای عملیاتی |
TOP |
دمای مورد |
0 |
+70 |
℃ |
|
دمای ذخیره سازی |
TSTG |
دمای محیط |
-40 |
+85 |
℃ |
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λC |
CW، 25 ℃ |
1300 |
1310 |
1320 |
نانومتر |
|
توان خروجی نوری (SM) |
PF |
فیبر اس ام |
90 |
120 |
- |
میلی وات |
|
توان خروجی نوری (PM) |
PF |
فیبر PM |
70 |
90 |
- |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
14 |
20 |
50 |
mA |
|
جریان عملیاتی |
IOP |
CW |
- |
250 |
400 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
- |
- |
3.0 |
V |
|
نسبت سرکوب حالت جانبی |
SMSR |
- |
35 |
- |
- |
دسی بل |
|
جریان TEC |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
TEC ولتاژ |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
|

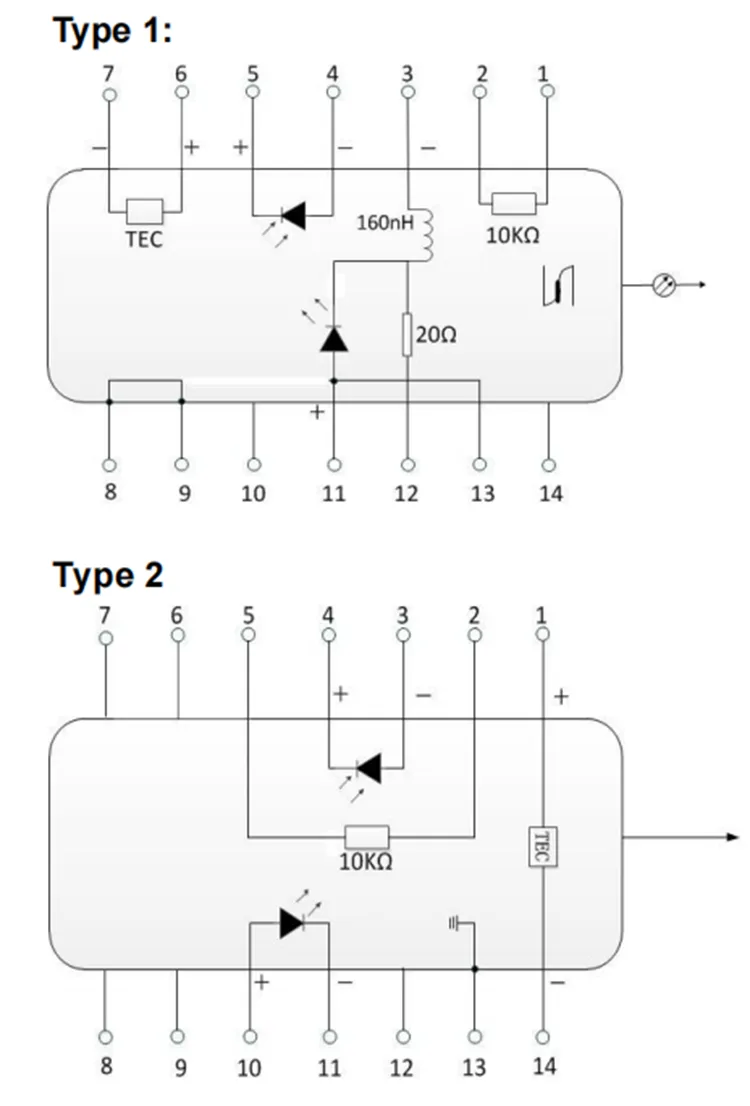

پین |
توضیحات |
پین |
توضیحات |
|
1 |
ترمیستور |
14 |
NC (بدون اتصال) |
|
2 |
ترمیستور |
13 |
آند لیزری (+) |
|
3 |
کاتد LD (-) |
12 |
کاتد لیزر (-) |
|
4 |
آند PD (+) |
11 |
آند لیزری (+) |
|
5 |
کاتد PD (-) |
10 |
NC (بدون اتصال) |
|
6 |
TEC (+) |
9 |
زمین مورد |
|
7 |
TEC (-) |
8 |
زمین مورد |
تعریف Pinout (نوع 2)
|
پین |
توضیحات |
پین |
توضیحات |
|
1 |
TEC (+) |
14 |
TEC(-) |
|
2 |
ترمیستور |
13 |
زمین مورد |
|
3 |
آند مانیتور PD (-) |
12 |
NC (بدون اتصال) |
|
4 |
کاتد مانیتور PD (+) |
11 |
کاتد لیزر (-) |
|
5 |
ترمیستور |
10 |
آند لیزری (+) |
|
6 |
NC (بدون اتصال) |
9 |
NC (بدون اتصال) |
|
7 |
NC (بدون اتصال) |
8 |
NC (بدون اتصال) |
● ✓ بیش از ۱۰ سال تجربه حرفهای در تولید دیود لیزر
● ✓ کنترل کیفیت دقیق با 100٪ آزمایش قبل از حمل و نقل
● ✓ قیمت رقابتی با قابلیت تحویل انبوه پایدار
● ✓ گزینههای سفارشیسازی انعطافپذیر برای طول موج، توان، فیبر و بسته
● ✓ 7×24 ساعت پشتیبانی فنی و پاسخ سریع
● ✓ آزمایش نمونه برای ارزیابی در دسترس است
● ✓ سیستم مدیریت کیفیت دارای گواهی ISO9001:2015
● ✓ ارسال جهانی با تحویل سریع DHL، UPS، FedEx
BFLD - XXXX - XX - XX - X
|
میدان |
کد |
توضیحات |
|
سری محصولات |
BFLD |
دیود لیزر پروانه DFB |
|
طول موج |
1310 |
طول موج مرکزی 1310 نانومتر (طول موج های دیگر موجود) |
|
توان خروجی |
1 ساعت |
توان بالای کلاس 100 میلیوات (10: 10 میلیوات، 20: 20 میلیوات، 1 ساعت: 100 میلیوات) |
|
نوع فیبر |
اس ام / PM |
SM: فیبر تک حالته | PM: فیبر حفظ قطبی |
|
رابط |
FA / SA |
FA: FC/APC | SA: SC/APC | دیگر: درخواست سفارشی |
|
نوع پینآوت |
1/2 |
نوع 1 | نوع 2 |
مثال:BFLD-1310-1HPM-FA2
دیود لیزر پروانه 1310 نانومتری 100 میلیواتی DFB14 پین، فیبر PM، رابط FC/APC، پینآوت نوع 2
● طول موج مرکزی: 1270 تا 1650 نانومتر (طول موجهای سفارشی موجود)
● توان خروجی: 10 میلیوات، 20 میلیوات، سایرین
● نوع فیبر: فیبر تک حالته، فیبر حفظ قطبی
● طول فیبر: 1 متر، 1.5 متر، 2 متر (طول های سفارشی)
● نوع اتصال: FC/APC، FC/UPC، SC/APC، LC/APC، فیبر برهنه
● پیکربندی پینآوت: نوع ۱، نوع ۲
برای نیازهای سفارشی، لطفا با تیم فروش ما تماس بگیرید:
ایمیل: sales06@boxoptronics.com
تلفن: +86-13322933691
وب سایت: www.boxphotonics.com
هر واحد با یک گزارش آزمایش جامع که پارامترهای عملکرد اندازهگیری شده را مستند میکند، ارسال میشود. برگه تست حاوی مشخصات دقیق، منحنیهای عملکرد، و نکات توجه است.
● گزارش آزمایش فردی همراه با هر واحد
● منحنیهای طیفی و توان معمولی ارائه شده است
● EXW (Ex Works): اگر حساب DHL/UPS/FedEx دارید، توصیه میشود. ما با استفاده از حساب شما ارسال می کنیم. بدون هزینه حمل و نقل توسط ما.
● DAP (تحویل در محل): اگر حساب پیک ندارید، میتوانیم حمل و نقل را با حملونقل پیشپرداخت ترتیب دهیم.
● سایر شرایط: لطفاً برای بحث با ما تماس بگیرید.
● PayPal: پرداخت سریع و ایمن برای نمونهها و سفارشهای کوچک
● T/T (انتقال بانکی): روش پرداخت استاندارد برای سفارشهای تولید عادی
● Alibaba Trade Assurance: محافظت ایمن از سفارش برای تراکنشهای آنلاین با ضمانت خریدار
● شرایط پرداخت انعطافپذیر: قابل مذاکره برای شرکای بلندمدت یا استراتژیک
● تولید استاندارد: 10 روز کاری
● اقلام موجود در انبار: ۲ تا ۳ روز کاری برای ارسال
● پیکربندیهای سفارشی: ۱۵ تا ۲۰ روز کاری
● سفارشهای حجمی: لطفاً برای برنامه تولید تماس بگیرید
● ارسال بینالمللی: ۳ تا ۵ روز کاری (DHL/UPS/FedEx express)
● سرویس سریع: در صورت درخواست در دسترس است (ممکن است هزینه اضافی اعمال شود)
این دستگاه به الکترواستاتیک حساس است. رعایت دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در هنگام بسته بندی، حمل و نقل و استفاده ضروری است. در غیر این صورت ممکن است به دستگاه آسیب دائمی وارد شود.
● هنگام دست زدن همیشه از مچ بند ضد الکتریسیته ساکن استفاده کنید
● روی یک تشک ضد الکتریسیته ساکن بهخوبی زمین شده کار کنید
● مطمئن شوید که همه تجهیزات به درستی زمین هستند
● از لمس مستقیم پینها و رابط فیبر خودداری کنید
● از منبع جریان تنظیمشده و کمصدا استفاده کنید
● برای جلوگیری از آسیب، محدودیت جریان مناسب را اجرا کنید
● از نوسانات منبع تغذیه و افزایش ولتاژ اجتناب کنید
● هرگز از حداکثر رتبهبندی فعلی پیشروی تجاوز نکنید
● همیشه قبل از اعمال جریان لیزر، خنککننده TEC را روشن کنید
● از خم شدن بیش از حد الیاف خودداری کنید
● دم فیبر را نکشید یا نپیچانید
● کانکتورهای فیبر را قبل از اتصال تمیز کنید
● وقتی از کانکتور استفاده نمیشود، همیشه از کلاههای گرد و غبار استفاده کنید
● قبل از استفاده، قسمت انتهایی فیبر را از نظر آسیب بررسی کنید
● برای عملکرد بهینه، دستگاه را روی یک هیت سینک مناسب نصب کنید
● از تماس حرارتی خوب بین بستهبندی و سینک حرارتی اطمینان حاصل کنید
● برای انتقال حرارت بهتر از مواد رابط حرارتی (گریس/ پد حرارتی) استفاده کنید
● برای اطمینان، در محدوده دمایی مشخص شده کار کنید
● زمان گرم کردن کافی برای تثبیت طول موج را در نظر بگیرید
Box Optronics به مدت 12 ماه از تاریخ خرید، تضمین می کند که این محصول فاقد هرگونه نقص در مواد و نحوه کار باشد. در طول دوره گارانتی، ما محصولات معیوب را به صلاحدید خود و به صورت رایگان تعمیر یا تعویض می کنیم.
شرایط زیر تحت پوشش گارانتی رایگان نمی باشد:
● خسارات ناشی از عوامل طبیعی (رعد و برق، سیل و غیره) یا تأثیرات محیطی
● عیبهای ناشی از عملکرد نامناسب یا استفاده نادرست توسط کاربر
● آسیب فیزیکی آشکار ناشی از خطای انسانی
● تلاشهای غیرمجاز برای جداسازی، اصلاح یا تعمیر
● برچسبهای گارانتی تغییر یافته یا ناقص روی بدنه
● آسیب یا ضرر در حین حمل و نقل پس از حمل و نقل
● خسارت ناشی از تجاوز از حداکثر رتبهبندی یا شرایط عملیاتی
● زمان پاسخگویی سریع: در روزهای کاری ظرف ۲۴ ساعت
● عیبیابی از راه دور و پشتیبانی برنامه
● خدمات تعمیر و نگهداری پولی پس از دوره ضمانت در دسترس است
● خدمات مشاوره فنی سفارشی
