منبع نور 1310nm 80mW SLD با قدرت بالا

فهرست مطالب

1. معرفی منبع نور 1310nm 80mW SLD با قدرت بالا

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. راهنمای عملیات ایمن

7. اطلاعات سفارش

8. دیتاشیت و برگه آزمایش

9. شرایط نقل قول و پرداخت

10. زمان سرب

11. یادداشت های عملیاتی و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

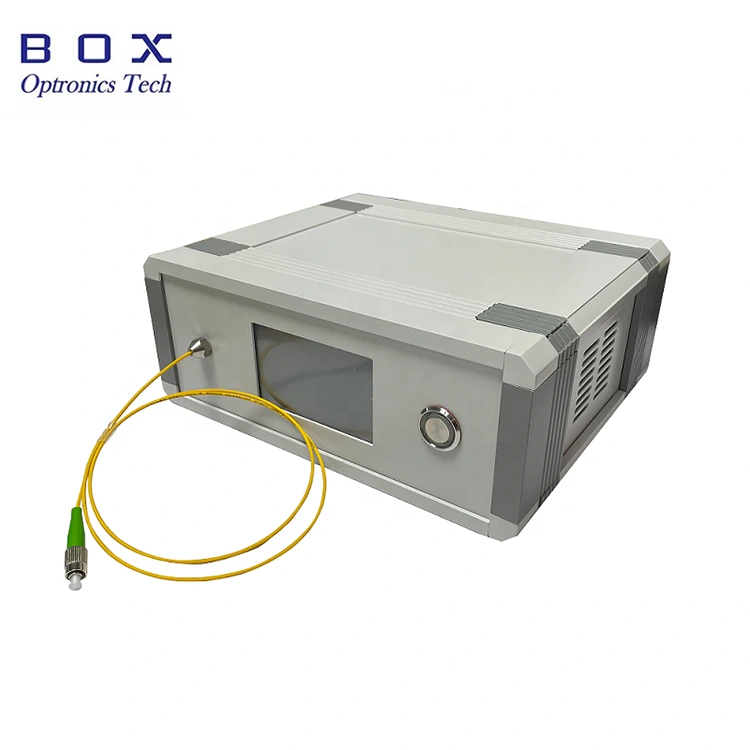

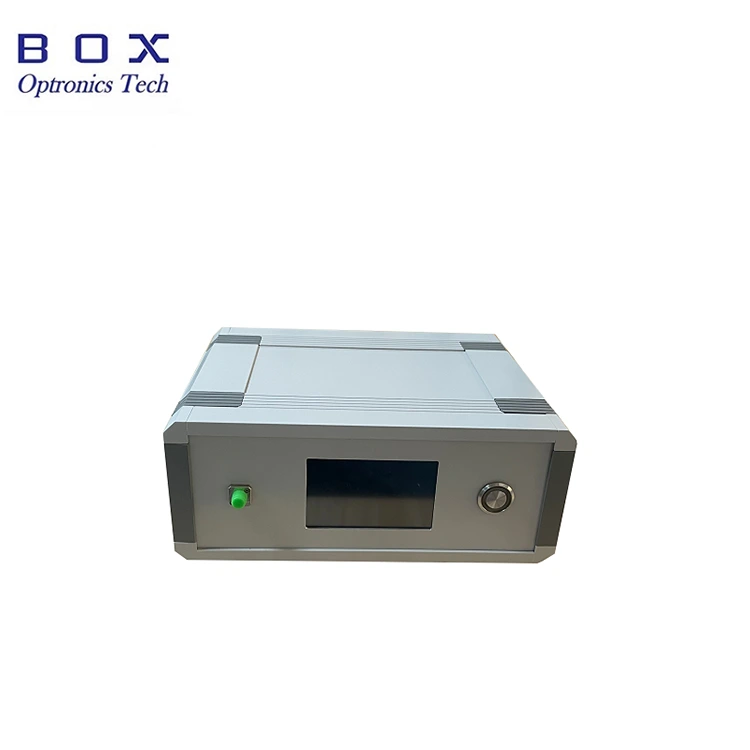

معرفی محصول- منبع نور 80mW SLD با قدرت بالا 1310nm

منبع نور با قدرت بالا 80 میلی‌واتی SLD 1310 نانومتری Box Optronics از تراشه‌های لیزری نیمه هادی پیشرفته و مدارهای مجتمع اختصاصی برای ارائه قدرت بالا، پایداری استثنایی و مصرف انرژی کم استفاده می‌کند. این منبع نور قدرت خروجی حداقل 80 مگاوات (با مقدار معمولی 100 مگاوات) را فراهم می کند، که از طریق فیبر تک حالته یا فیبر حفظ قطبی شدن جفت می شود. مجهز به رابط صفحه نمایش لمسی است که امکان تنظیم جریان و توان خروجی منبع نور را فراهم می کند.

مشخصات محصول - منبع نور 1310 نانومتری 80 میلی‌واتی SLD با قدرت بالا

ویژگی های محصول - منبع نور 1310 نانومتری 80 میلی وات SLD با قدرت بالا

● قدرت بالا: min.80mW، typ.100mW.

● قدرت و پایداری طیفی.

● صفحه نمایش لمسی LCD، کارکرد آسان.

● SMF-28e/ PM Fiber.

برنامه های کاربردی محصول - منبع نور 80 میلی وات SLD با قدرت بالا 1310 نانومتر

● سنجش فیبر نوری.

● تست از دست دادن درج قطعات غیرفعال.

● تصویربرداری عمیق پزشکی/بیولوژیکی.

جزئیات محصول - منبع نور 80 میلی‌واتی SLD با قدرت بالا 1310 نانومتری

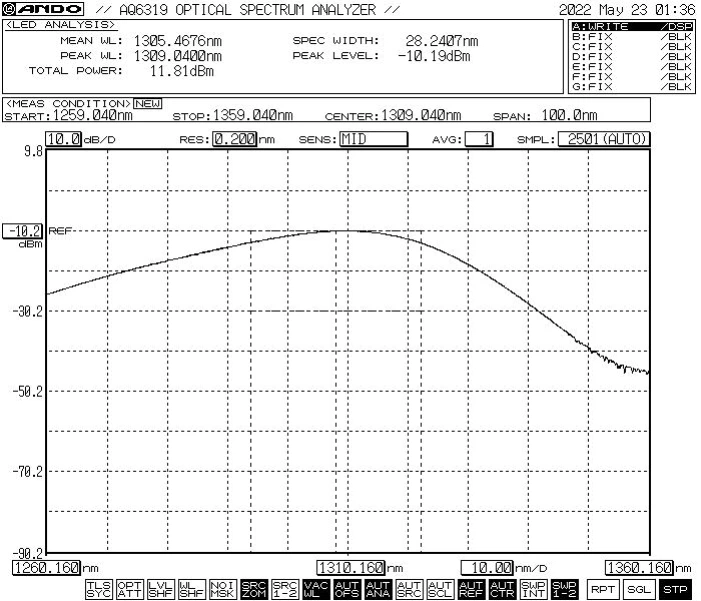

● طیف معمولی

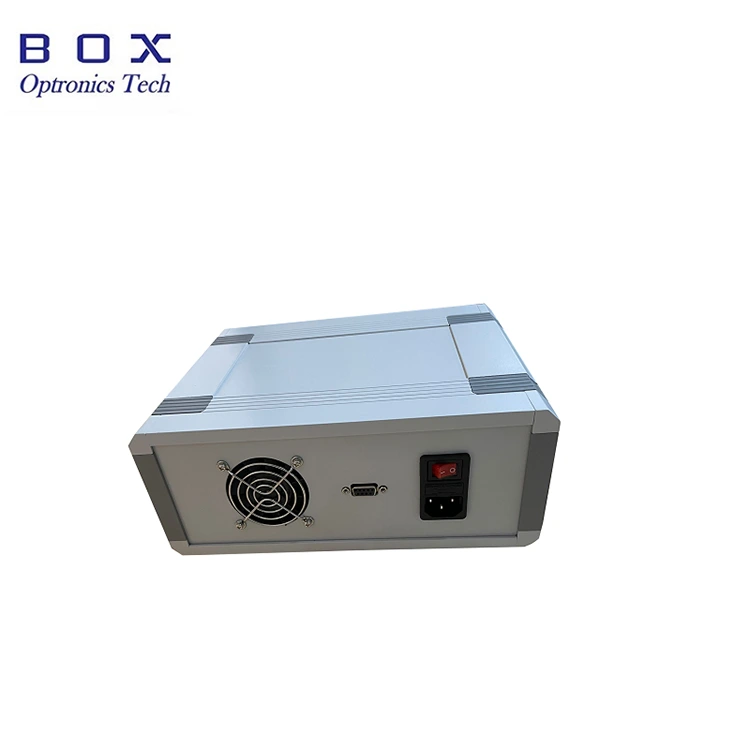

● نمای عقب: با خنک کننده فن، رابط ارتباطی، کلید برق، پورت برق.

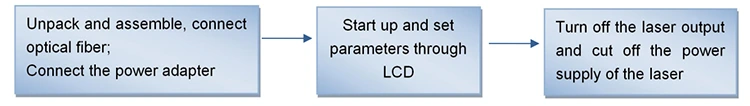

مراحل عملیات-1310nm 80mW SLD منبع نور با قدرت بالا

مرحله 1. باز کردن و مونتاژ:

لطفاً قبل از مونتاژ بررسی کنید که آیا لوازم جانبی کامل هستند یا خیر.

مرحله 2. منبع تغذیه را وصل کنید:

سیم برق را در سوکت سیم برق پشتی شاسی قرار دهید و منبع تغذیه را وصل کنید.

مرحله 3. اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.

Setp4. منبع نور را روشن کنید:

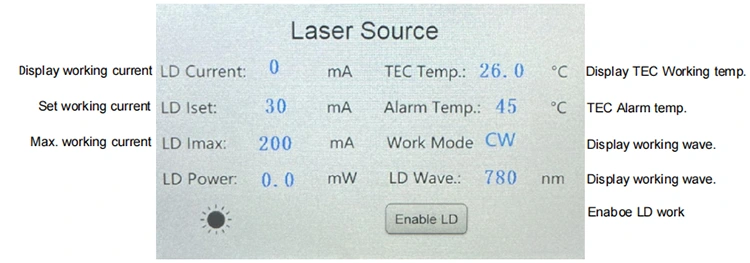

سوئیچ پاور در پشت را روشن کنید. توجه: در این زمان، مقادیر جریان کار و توان پارامترهایی هستند که در آخرین خاموشی تنظیم شده‌اند. اگر نیاز به تنظیم آنها دارید، می‌توانید آنها را از طریق صفحه LCD لمس کرده و تغییر دهید. پس از تنظیم جریان کاری مناسب، خروجی لیزر را از طریق کلید «Enable LD» فعال کنید.

مرحله 5. خاموش شدن

پس از استفاده، پانل جلویی را خاموش کنید «Enable LD» تا خروجی لیزر را خاموش کنید و کلید برق را خاموش کنید، سیم برق را جدا کنید.

اطلاعات سفارش - منبع نور 1310nm 80mW SLD با قدرت بالا

به عنوان مثال: BSLD-1310-1HSM-FA-B

(اطلاعات سفارش: منبع نور 1310nm 100mW SLD با قدرت بالا، با فیبر SM، کانکتور FC/APC، بسته Benchtop).

برگه داده و برگه آزمایش-1310nm 80mW SLD منبع نور با قدرت بالا

برگه داده

برگه تست

شرایط نقل قول و پرداخت-1310nm 80mW SLD منبع نور با قدرت بالا

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می‌کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.

(3) دیگر

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب-1310nm 80mW SLD منبع نور با قدرت بالا

حدود 10 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت‌های عملیاتی و نگهداری - منبع نور با قدرت بالا 80 میلی‌واتی SLD 1310 نانومتری

● هنگام شروع، ابتدا تأیید کنید که کلید پاور و کلید دکمه خاموش هستند و سپس منبع تغذیه را وصل کنید. هنگام خاموش کردن، ابتدا کلید خاموش LD را غیرفعال کنید، سپس کلید دکمه را خاموش کنید و سپس منبع تغذیه را قطع کنید. هنگامی که تجهیزات کار می کنند، منبع تغذیه را مستقیماً قطع نکنید.

● قبل از اتصال کانکتور فیبر نوری، آن را با کاغذ آینه ای عاری از گرد و غبار پاک کنید و حتماً با آشکارساز صورت انتهایی فیبر نوری همکاری کنید. پس از تأیید تمیز کردن، آن را از طریق فلنج وصل کنید. هنگام اتصال لیزر ممکن است صفحه انتهایی کانکتور فیبر نوری بسوزد. هنگام اتصال فلنج باید از عدم عملکرد نور اطمینان حاصل شود. در صورت عدم استفاده، لطفاً درپوش گرد و غبار کانکتور فیبر نوری را بپوشانید.

● برای جلوگیری از سوختن صفحه انتهایی کانکتور فیبر نوری با گرد و غبار، کانکتور فیبر نوری را در پانل جلویی به طور مکرر وصل نکنید و از برق جدا نکنید.

● لطفا به مقاومت در برابر رطوبت توجه کنید و آن را در جای خشک قرار دهید.

تضمین کیفیت و خدمات پس از فروش - منبع نور 1310 نانومتری 80 میلی‌واتی SLD با قدرت بالا

● دوره گارانتی:

تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر در دوره ضمانت برای خود محفوظ می‌دارد:

(1) محصول به دلیل عوامل طبیعی یا اثرات محیطی (شوک الکتریکی، گرد و غبار) آسیب دیده یا آسیب دیده است.

(2) محصول به دلیل عملکرد غیر استاندارد کاربر آسیب دیده است.

(3) محصول دارای آسیب آشکار ساخته دست بشر است.

(4) محصول بدون مجوز شرکت جداسازی، اصلاح یا تعمیر شده است.

(5) برچسب برچسب گارانتی محفظه منبع نور تغییر یافته یا ناقص است.

(6) محصول در طول حمل و نقل آسیب دیده یا گم شده است.
