دیود لیزری پروانه ای 1064 نانومتری 30 میلی واتی DFB

فهرست مطالب

1. معرفی 1064 نانومتر دیود لیزر پروانه ای DFB 30mW

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. برگه داده و برگه آزمایش

8. شرایط قیمت و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

این یک دیود لیزری 1064 نانومتری DFB با 14 پین است بسته استاندارد پروانه، طول موج مرکزی 1064 نانومتر، تحمل طول موج +/-1nm و توان خروجی معمولی 30mW. TEC داخلی، ترمیستور، ایزولاتور و مانیتور PD، با ثبات طول موج عالی برای عملکرد پایدار طولانی مدت. این عمدتا در ارتباطات فیبر نوری و سنجش استفاده می شود. به شدت سیم کشی کنید با توجه به تعریف پین، تحت کنترل TEC، و خمش بیش از حد فیبر برای اطمینان از عملکرد و عمر مفید.

محصول مشخصات

ویژگی های محصول

● چند کوانتومی لیزرهای بازخورد خوب (MQW) توزیع شده (DFB).

● برق خروجی تا 30 میلی وات؛

● فیبر SM یا PM؛

● 14 پین پکیج BTF با ترمیستور، TEC، جداساز و مانیتور PD.

برنامه های کاربردی محصول

● فیبر نوری ارتباطات؛

● ابزار نوری؛

● سنسور فیبر نوری؛

● منبع نور.

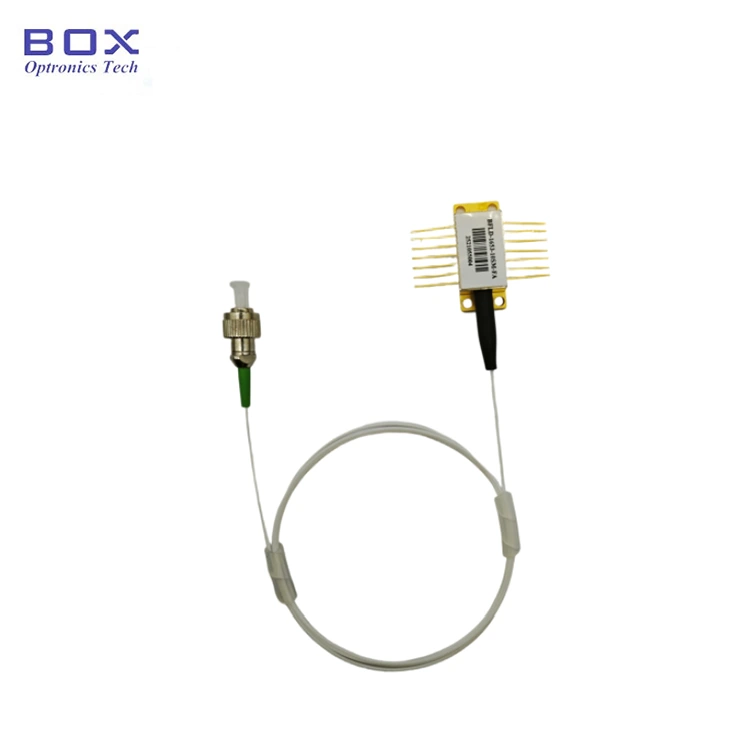

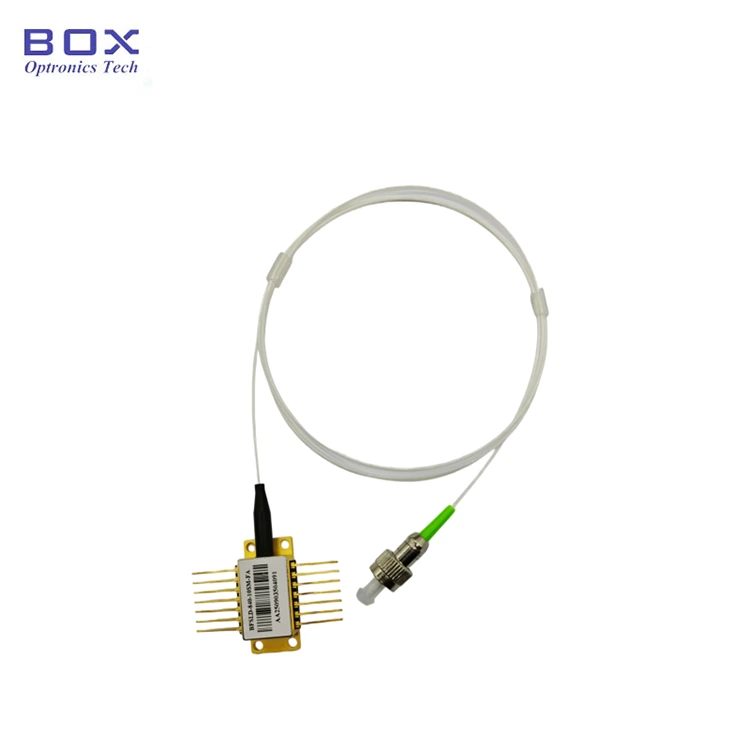

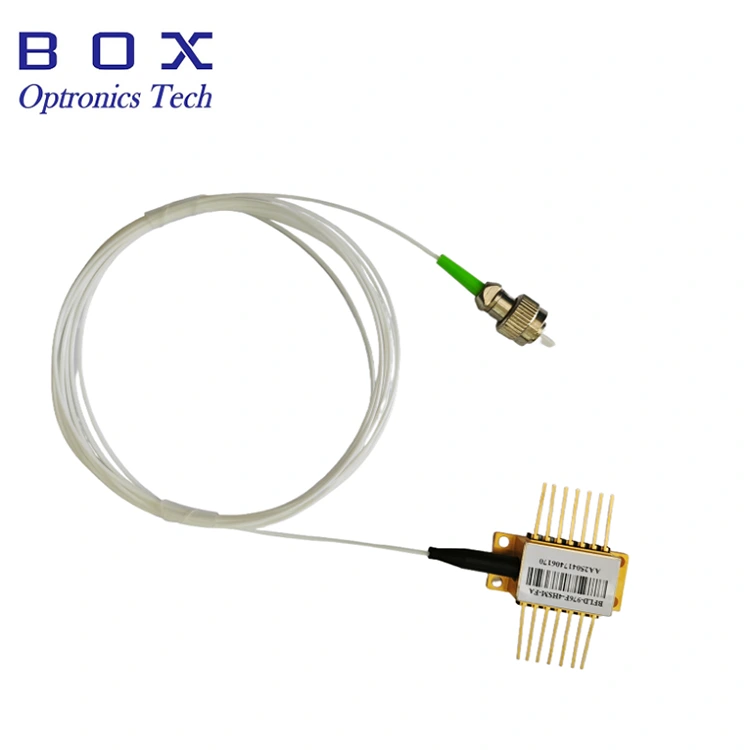

محصول جزئیات

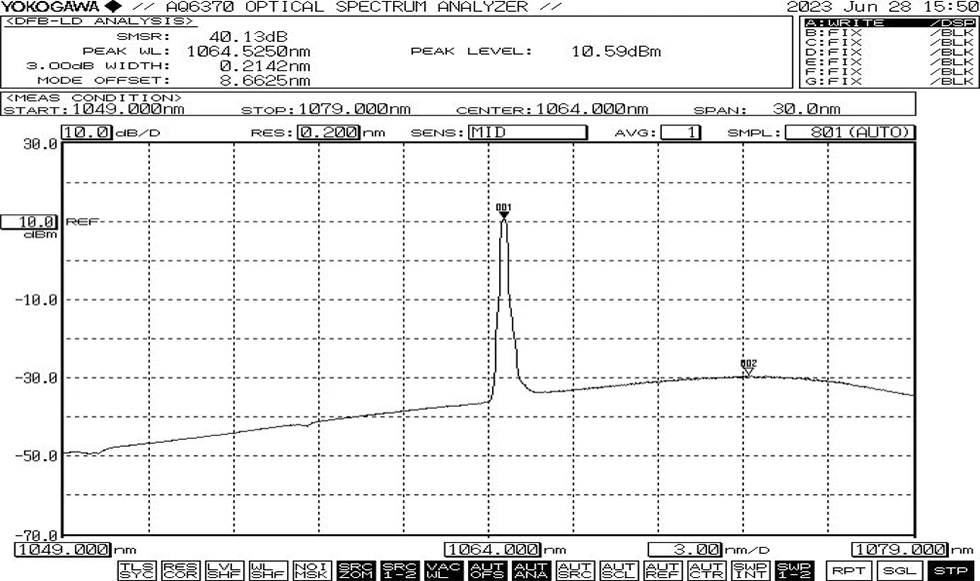

● طیف معمولی: 1064 نانومتر، +/-1 تحمل WL

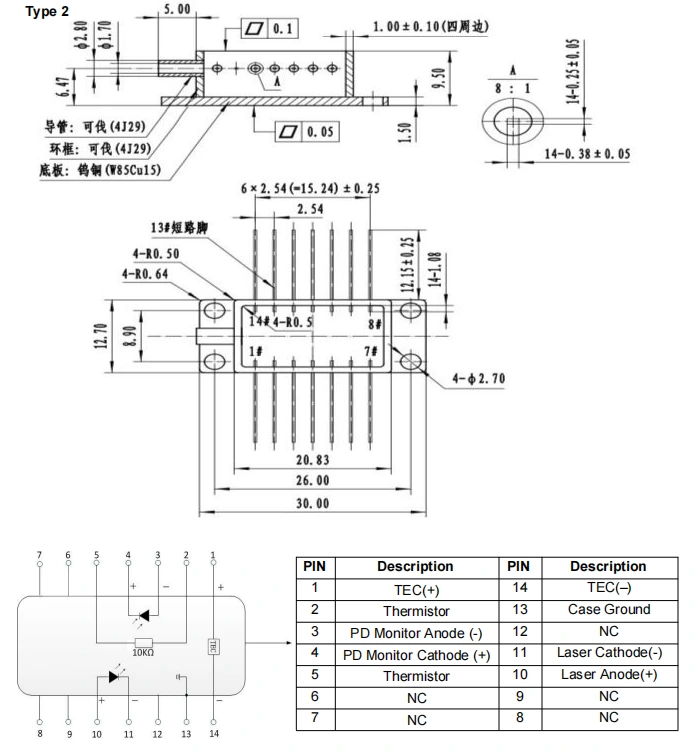

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 1064 نانومتر 30 میلی وات DFB دیود لیزر پروانه ای

● لوازم جانبی استاندارد

*دستگاه مستقل؛ بدون درایور داخلی (درایور خارجی اختیاری است).

سفارش دادن اطلاعات

به عنوان مثال: BFLD-1064-30SM-FA

(اطلاعات سفارش: دیود لیزری پروانه ای 1064 نانومتری 30 میلی واتی DFB، با فیبر SM، کانکتور FC/APC، پین پمپ).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

عملیات یادداشت ها

● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار

● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.

● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.

● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده

● در طول فرآیند روشن کردن، هرگز جریان بالایی را مستقیماً اعمال نکنید، زیرا این خطر آسیب رساندن به تراشه را دارد. در عوض، دستگاه را در سطح فعلی روشن کنید نزدیک به آستانه تراشه، و سپس به تدریج جریان را در کوچک افزایش دهید افزایش می یابد تا به سطح مورد نظر برسد.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
