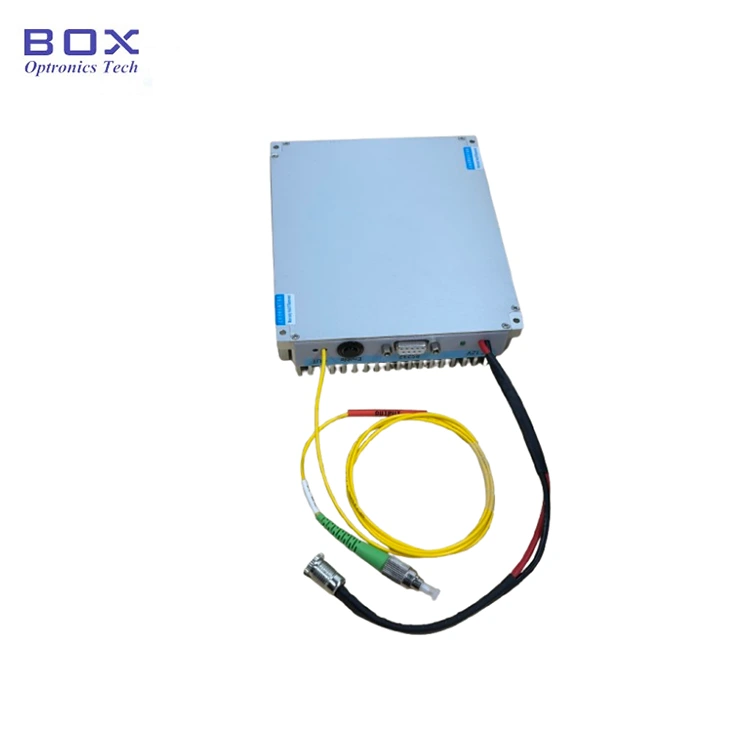

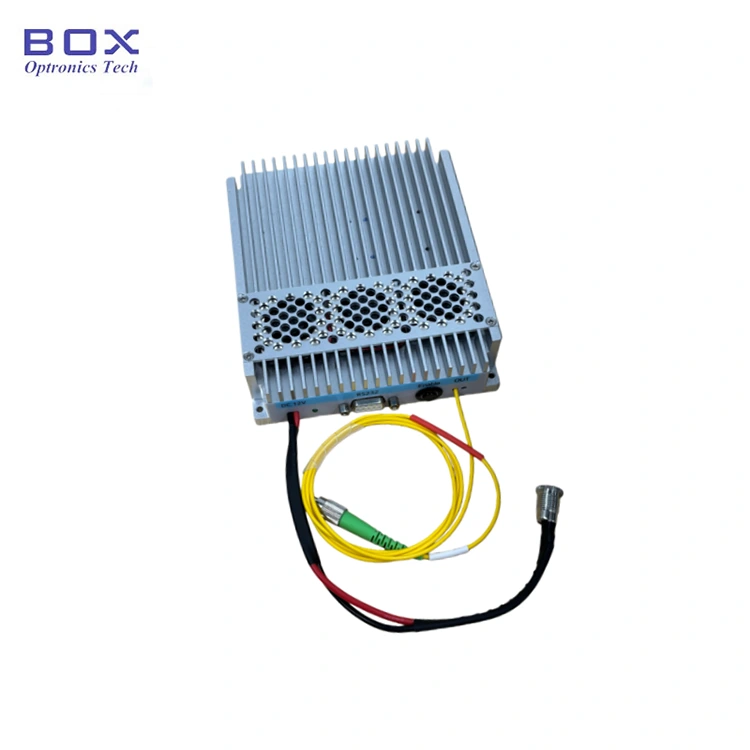

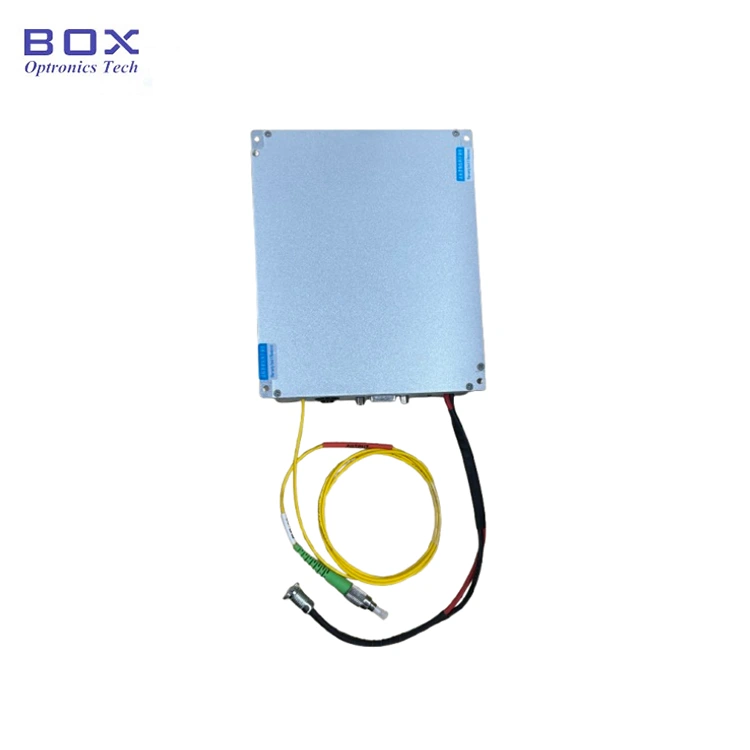

این فیبر 1064 نانومتری 20 کیلوهرتز با پهنای خط فوق العاده باریک است. لیزری که از ساختار حفره لیزری DFB فیبر نوری استفاده می کند و خروجی a لیزر موج پیوسته با عرض خط باریک تک حالت طولی در 1064 نانومتر باند طول موج توان خروجی 50/100/200/500/1000mW اختیاری است. آن را از تنظیمات میز و ماژولار با ارتباط RS232 پشتیبانی می کند نرم افزار رابط و نظارت برای یکپارچه سازی سیستم. مناسب برای LiDAR، هیدروآکوستیک و سنجش فیبر نوری توزیع شده
|
پارامتر |
واحد |
معمولی |
تذکر دهید |
|
|
طول موج عملیاتی |
نانومتر |
0.1±1064 |
|
|
|
تنظیم دمای آهسته محدوده |
نانومتر |
0.1 ± |
|
|
|
توان خروجی |
میلی وات |
50/100/200/500/1000 |
|
|
|
پهنای خط طیفی @ 3dB |
کیلوهرتز |
<20 |
20dB پهنای خط / 20 |
|
|
سرکوب حالت جانبی نسبت |
دسی بل |
≥60 |
|
|
|
ناپایداری طول موج |
مگاهرتز |
≤±25 |
|
|
|
حالت کار |
— |
CW |
نور مداوم |
|
|
بی ثباتی قدرت (کوتاه مدت 15 دقیقه) |
دسی بل |
≤ 0.02 ± |
معادل ≤ ± 0.5٪ |
|
|
بی ثباتی قدرت (بلند مدت 8 ساعت) |
دسی بل |
≤ 0.05 ± |
معادل ≤ ± 1.2٪ |
|
|
نوع فیبر |
— |
سلام 1060 |
قطبش تصادفی |
|
|
— |
PM980 (PER> 23dB) |
قطبش خطی |
||
|
نوع اتصال دهنده Pigtail |
— |
FC/APC |
قابل تنظیم |
|
|
بعد |
50/100/200mW |
میلی متر |
255 (W)×285 (D)×115 (H) |
B1: نیمکت |
|
500/1000 میلی وات |
255 (W)×322 (D)×115 (H) |
B2: نیمکت |
||
|
50/100/200mW |
125 (W)×150 (D)×31.5 (H) |
M31: ماژول |
||
|
500/1000 میلی وات |
139(W)×235(D)×70(H) |
M70: ماژول |
||
|
منبع تغذیه |
V |
100 ~ 240 ولت متناوب، <30 وات |
نیمکت |
|
|
DC 12 ولت، 24 وات |
ماژول |
|||
|
رابط ارتباطی |
— |
DB9 Female (RS232) |
|
|
|
دمای عملیاتی |
℃ |
-5~+35 |
|
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
|
● طیفی پهنای خط ≤20KHz؛
● تمام فیبر حفره تشدید DFB؛
● طول موج پایدار بدون پرش حالت
● LiDAR;
● آکوستیک سنسورها، هیدروفون ها؛
● فیبر سنجش توزیع شده نوری

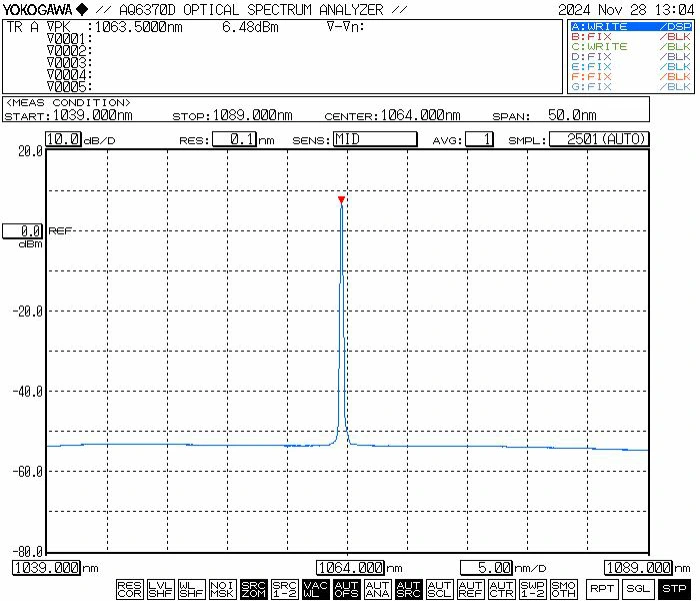

● طیف معمولی: 1064 نانومتر

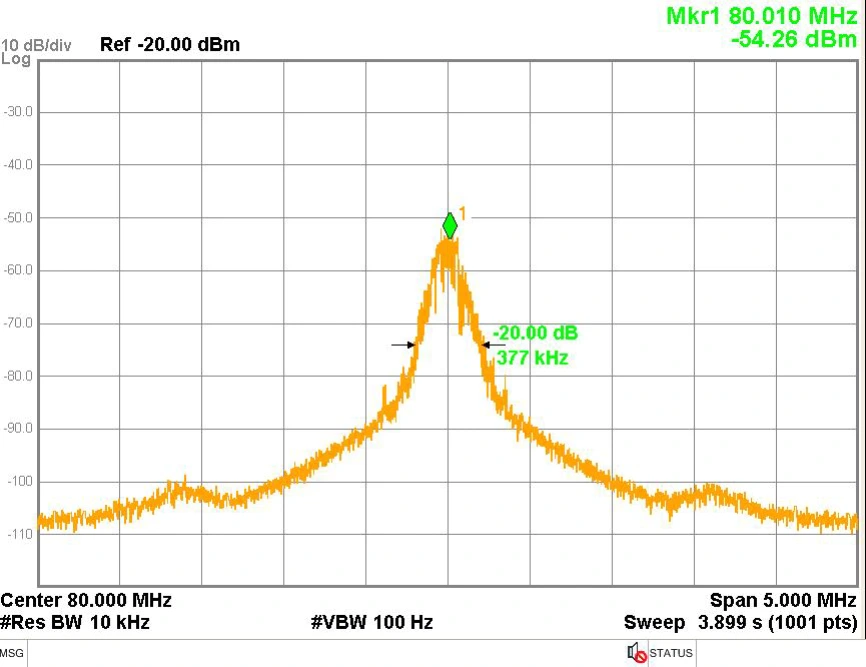

● پهنای خط معمولی: 3dB پهنای خط طیفی ≤20 کیلوهرتز (برابر 20dB پهنای خط / 20)
● نمونه بسته بندی

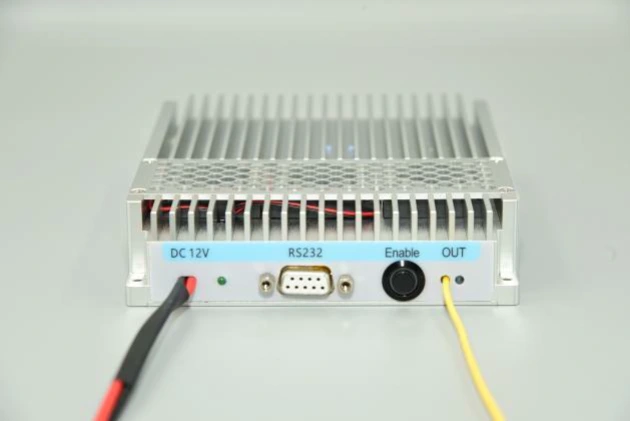

مرحله 1. ظاهر: ماژول شامل یک کانکتور برق، نشانگر قدرت، رابط ارتباطی RS232، خروجی سوئیچ فعال سازی و پورت فیبر خروجی لیزر.
گام 2. منبع تغذیه: پورت برق استفاده می کند DC5.5×2.1 میلی متر استاندارد رابط. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. منبع تغذیه U شکل کابل برای اتصال به منبع تغذیه سوئیچ در صورت درخواست در دسترس است زمان خرید
مرحله 3. اتصال فیبر نوری جامپر: درپوش گرد و غبار را از کانکتور فیبر بردارید، سطح انتهایی آن را بررسی کنید آلودگی یا آسیب، و از تمیزی آن قبل از اتصال به دیگران اطمینان حاصل کنید دستگاه های فیبر یا تجهیزات تست. برای مدل های با قدرت بالا، اتصال فیوژن است توصیه می شود.
Setp4.اتصال ماژول به هاست رایانه: از کابل داده سریال USB-RS232 برای اتصال ماژول به آن استفاده کنید کامپیوتر درایور سریال اختصاصی (ارائه شده توسط سازنده) برای فعال کردن ارتباط. بدون درایور، نرم افزار میزبان نمی تواند به ماژول متصل شود.
مرحله 5. نرم افزار: The نرم افزار میزبان امکان تنظیم توان خروجی و کنترل خروجی لیزر را از طریق دکمه "SoftActive" (نمودار رابط را در زیر ببینید). نرم افزار تنظیم جریان پمپ، توان خروجی و وضعیت نظارت بر دما را نمایش می دهد.
مرحله 6. عملیات نرم افزاری خاص: همانطور که در نمودار نشان داده شده است، پس از راه اندازی هاست نرم افزار کامپیوتر، ابتدا شماره پورت سریال صحیح را در قسمت انتخاب کنید لیست پورت سریال "PortList" و روی "OpenPort" کلیک کنید. دکمه برای باز کردن پورت سریال "Power" و "LDTemp" سپس ویندوز قدرت خروجی فعلی ماژول و دمای پمپ را نمایش می دهد. مقدار فعلی درایو پمپ را در قسمت "Current" وارد کرده و کلیک کنید دکمه "SET". تنظیمات اعمال می شود و منبع نور تنها زمانی که هر دو دکمه فیزیکی چراغ را روشن می کنند، توان نوری را تولید می کند ماژول منبع و دکمه "SoftActive" در نرم افزار تبدیل شده است در شماره نسخه نرم افزار کامپیوتر میزبان باید با نرم افزار مطابقت داشته باشد نسخه مشخص شده در گزارش تست محصول؛ نسخه نرم افزار را می توان یافت در گزارش تست هر محصول
Step7.Parameter Memory: تنظیمات و وضعیت از طریق نرم افزار پیکربندی می شوند به طور خودکار در ماژول ذخیره می شود حافظه داخلی در صورت عدم نیاز به اتصال به کامپیوتر میزبان نیاز به اصلاح دارد
|
نام |
طول موج |
توان خروجی |
قدرت قابل تنظیم (اختیاری) |
نوع فیبر |
بعد |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
لیزر فیبر پهن خط باریک |
1064: 1064 نانومتر |
50:50 میلی وات 100:100mW 200:200 مگاوات 500:500 میلی وات 1000:1000 میلی وات |
T: قدرت قابل تنظیم |
اس ام: سلام 1060 PM:PM980 |
B1/B2: نیمکت M31/M70 : ماژول |
به عنوان مثال: NLFL-1064-50-T-SM-M
(اطلاعات سفارش: لیزر فیبر با پهنای خط فوق العاده باریک 1064 نانومتری 20 کیلوهرتز، توان خروجی 50 میلی وات، توان قابل تنظیم، فیبر SM، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
برای تولید 10-15 روز کاری طول می کشد. (اگر تعدادی در آن وجود دارد موجودی، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● قرار دادن و جدا کردن مکرر خروجی توصیه نمی شود اتصالات فیبر برای جلوگیری از آلودگی گرد و غبار، که ممکن است منجر به افزایش شود از بین رفتن یا سوختن صفحه انتهایی رابط فیبر.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای فیبر نوری باید باشند پوشیده از کلاه های گرد و غبار
● اگر فیبر خروجی باید به فیبر دیگری متصل شود، اینطور است توصیه می شود از اسپلایسر فیوژن استفاده کنید.
● هنگام راه اندازی، ابتدا تأیید کنید که سوئیچ روشن و کلید کلید خاموش شده و سپس منبع تغذیه را وصل کنید. هنگام خاموش شدن، ابتدا کلید کلید را خاموش کنید و پس از خروجی برق را قطع کنید چراغ نشانگر خاموش می شود هنگامی که برق را مستقیماً قطع نکنید منبع نور کار می کند
● لطفا به ضد رطوبت، ضد گرد و غبار و ضد خوردگی باشد و آن را در جای خشک نگهداری کنید.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
