1. معرفی منبع پمپ پرتوان فیبر چند حالته 1064 نانومتری
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. لوازم جانبی استاندارد
6. راهنمای عملیات ایمن
7. اطلاعات سفارش
8. دیتاشیت
9. شرایط مظنه و پرداخت
10. زمان سرب
11. یادداشت های عملیات و تعمیر و نگهداری
12. تضمین کیفیت و خدمات پس از فروش
منبع لیزر پرقدرت 1064 نانومتری بر اساس یک تراشه لیزر نیمه هادی با کارایی بالا، با خروجی فیبر جفت شده 105/125um، و یک مدار رانندگی با جریان ثابت که برای اطمینان از ایمن و پایدار طراحی شده است عملکرد لیزر مناسب برای کاربرد در پمپاژ لیزر فیبر، زیست پزشکی و غیره در طول استفاده طولانی مدت، باید به آن توجه شود اتلاف حرارت منبع لیزر
|
پارامترها |
واحد |
حداقل |
تایپ کنید |
حداکثر |
یادداشت ها |
|
طول موج عملیاتی |
نانومتر |
1054 |
1064 |
1074 |
|
|
توان خروجی |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
حالت عملیاتی |
- |
CW |
|
||
|
بی ثباتی قدرت |
دسی بل |
≤±0.02 (15 دقیقه)؛ ≤±0.05 (8 ساعت) |
≤±0.5%؛ ≤±1.2٪ |
||
|
نوع فیبر |
- |
105/125 |
0.22NA |
||
|
اتصال فیبر |
- |
FC/PC یا SMA |
|
||
|
رابط ارتباطی |
- |
DB9 Female (RS232) |
|
||
|
بعد |
میلی متر |
125 (L)×150 (W)×31 (H) |
ماژول |
||
|
بعد |
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
||
|
منبع تغذیه |
VDC |
12 ولت / 15 آمپر |
ماژول |
||
|
منبع تغذیه |
VAC |
100–240VAC |
نیمکت |
||
|
دمای عملیاتی |
℃ |
+15 ~ +50 |
|
||
|
دمای ذخیره سازی |
℃ |
-30 ~ +70 |
|
||
● پایداری بالا؛
● بالا توان خروجی؛
● بسته ماژول با نظارت بر ارتباطات برای ادغام آسان؛
● یک کانکتور FC/UPC یا SMA905 تهیه کنید.
● پمپ لیزر فیبر؛
● زیست پزشکی؛
● پردازش لیزر مواد
● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع پمپ (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS232 DB9 |
1 |
|
3 |
آداپتور برق (اختیاری) |
1 |
|
4 |
گزارش تست محصول |
1 |
مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید آیا همه لوازم جانبی کامل هستند، از جمله ماژول منبع پمپ، داده USB کابل، آداپتور برق، گزارش تست و غیره
مرحله 2. منبع تغذیه: به یک DC متصل است منبع تغذیه سوئیچینگ یا منبع تغذیه تنظیم شده که مطابق با توان آنها باشد الزامات تامین فقط از آداپتور برق منطبق اصلی (DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق عرضه شده است مطابق با استانداردهای ولتاژ محلی.)
مرحله 3. اتصال فیبر خروجی: باز کنید درپوش گرد و غبار در رابط فیبر یا فلنج، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تایید عدم آلودگی و آسیب.
Setp4.Connect به کامپیوتر میزبان: استفاده کنید کابل داده USB-RS232 DB9 برای اتصال فیبر چند حالته 1064 نانومتری با توان بالا منبع پمپ و کامپیوتر؛ کامپیوتر ابتدا باید یک دستگاه اختصاصی نصب کند درایور پورت سریال برای شناسایی کابل داده پورت سریال USB-RS232، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند درست باشند متصل و ارتباط برقرار کرد. لطفا درایور را از Box Optronics بخواهید.
نرم افزار Step5.Control: Box Optronics دستور سریال یا نرم افزار رایانه شخصی را فراهم می کند جریان LD و دمای LD فیبر چند حالته 1064 نانومتری را کنترل کنید منبع پمپ پرقدرت پورت صحیح را انتخاب کنید، جریان را تنظیم کنید و دما، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، درایو را افزایش دهید جریان آهسته در عملیات اولیه بلافاصله جریان کامل را اعمال نکنید.)
مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال را قطع کنید اتصال فیبر
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
بسته |
|
BFL |
-XXXX |
-XX |
XX |
-XX |
-X |
|
منبع لیزر پمپ |
1064: 1064 نانومتر |
8: 8 وات 20:20 وات 45:45 وات |
M1:105/125um M2: 200/220um دیگر |
FU:FC/UPC SMA:SMA905 دیگر |
م: ماژول ب: نیمکت |
به عنوان مثال: BFL-1064-20M1 -FU-M
(اطلاعات سفارش: منبع پمپ پرقدرت فیبر 1064 نانومتری، 20 وات توان خروجی، با فیبر 0.22NA 105/125um، کانکتور FC/UPC، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 15 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

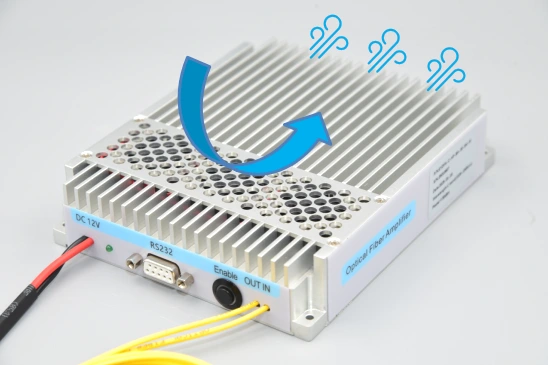

● در استفاده طولانی مدت باید به گرما توجه شود اتلاف منبع لیزر منبع لیزر باید روی حرارت ثابت شود سینک شده و توسط یک فن خنک می شود.
● قبل از استفاده از منبع لیزر با کانکتور فیبر، ضروری است برای اطمینان از تمیز بودن سطح انتهایی کانکتور فیبر نوری سوختن فیبر نوری که شامل گارانتی رایگان نمی شود.
● اطمینان حاصل کنید که همه افراد در منطقه از ایمنی لیزر مناسب استفاده می کنند عینک برای محافظت در برابر تشعشعات تولید شده توسط لیزر. فرض شده است که اپراتور با خطرات ناشی از عملیات لیزر آشنا باشد و اقدامات ایمنی لیزر
● هنگامی که دستگاه در حال استفاده است، دستگاه می تواند وات نوری زیادی ساطع کند تشعشع این یک خطر ایمنی چشم و یک منبع حرارتی بالقوه را ارائه می دهد برای احتراق مواد احتراق
● یک توقف پرتوی کافی برای گرفتن تشعشعات نوری از آن نصب کنید انتهای فیبر اطمینان حاصل کنید که خروجی در یک توقف مناسب پرتو یا هدف مورد نظر
● همیشه جریان اعمال شده به دستگاه را از صفر به رمپ کنید سطح مورد نظر هنگام خاموش کردن دیود، این روش را معکوس کنید.
● عملکرد در توان و دماهای بالاتر از مشخصات خواهد بود پیری دستگاه را تسریع می کند و می تواند دستگاه را از بین ببرد.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
