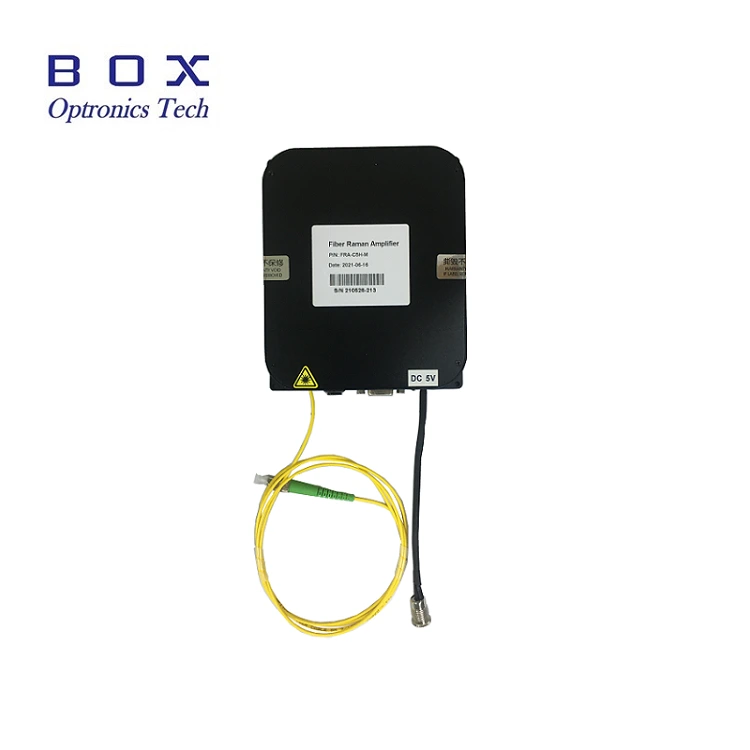

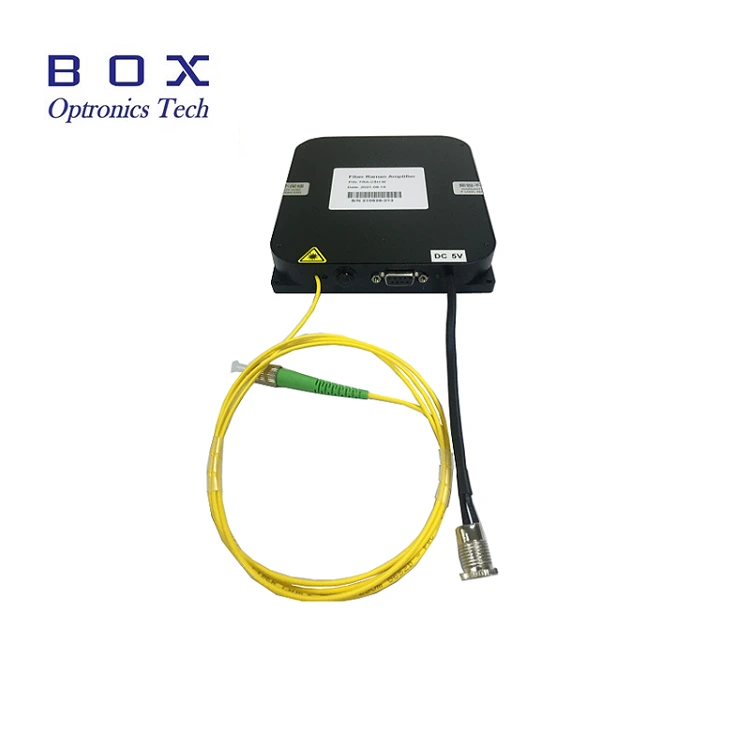

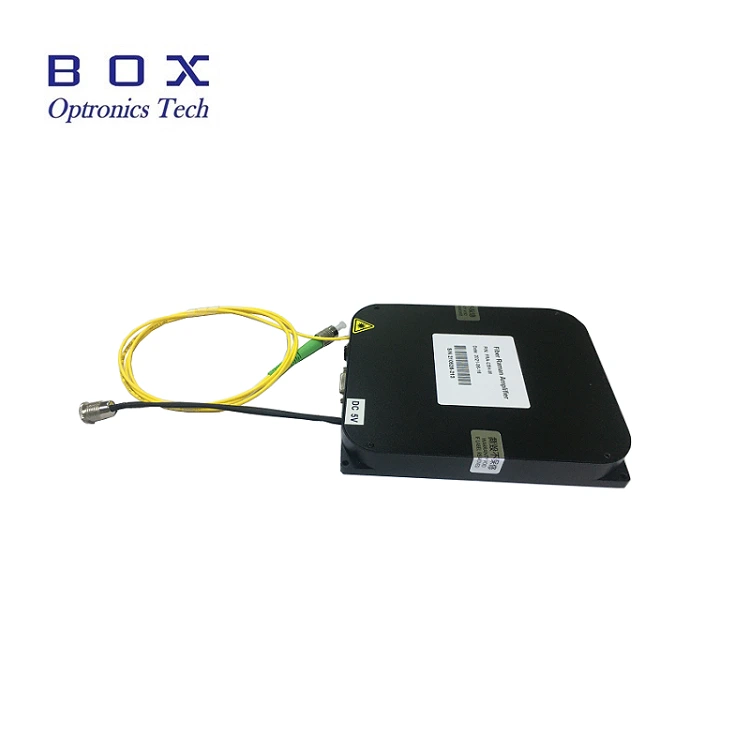

این یک منبع لیزری CWDM 1270-1650nm DFB با مدارهای درایو داخلی با استفاده از تراشه لیزر نیمه هادی DFB، با خروجی توان بیش از 10 میلی وات، فیبر SM/PM، و قدرت و پایداری طیفی عالی. آن را از تنظیمات میز و ماژولار با رابط ارتباطی یا یک نرم افزار مانیتورینگ برای یکپارچه سازی سیستم ها مناسب برای اپتیک غیر خطی تحقیقات، پمپاژ لیزر فیبر، و سیستم های آزمایش نوری. اجتناب از وصل شدن مکرر/ جدا کردن اتصالات فیبر برای جلوگیری از تجمع گرد و غبار و صفحه انتهایی آسیب.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|
طول موج عملیاتی |
نانومتر |
CWDM، 1625، 1650 |
|
|
توان خروجی |
میلی وات |
10-100 |
|
|
پهنای خط طیفی |
مگاهرتز |
3 |
دیگر |
|
سرکوب حالت جانبی نسبت |
دسی بل |
> 30 |
|
|
بی ثباتی قدرت (کوتاه مدت 15 دقیقه) |
دسی بل |
≤±0.02 |
|
|
بی ثباتی قدرت (بلند مدت 8 ساعت) |
دسی بل |
0.05 ≤ |
|
|
رابط |
- |
FC/APC |
|
|
نوع فیبر |
- |
SMF-28/PM1550 |
|
|
ابعاد |
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
150 (W)×125 (D)×20 (H) |
ماژول |
||
|
منبع تغذیه |
V |
AC 110 ~ 240 ولت، <20 وات |
نیمکت |
|
DC 5V/4A، <15W |
ماژول |
||
|
اتلاف نیرو |
W |
≤ 60 |
|
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
● قدرت و پایداری طیفی؛
● توان خروجی قابل تنظیم 10 ~ 100٪؛
● ماژول / میز اختیاری، با نظارت بر ارتباطات برای آسان ادغام؛
● پشتیبانی می کند سفارشی سازی فیبر SM/PM برای تناسب با سیستم های نوری مختلف.
● سیستم های انتقال نوری؛
● پمپ لیزر فیبر؛
● تحقیق اپتیک غیرخطی
● طول موج CWDM 1270 ~ 1650 نانومتر، تحمل WL +/-3 نانومتر است.
(هر 20 نانومتر یک طول موج در دسترس است.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

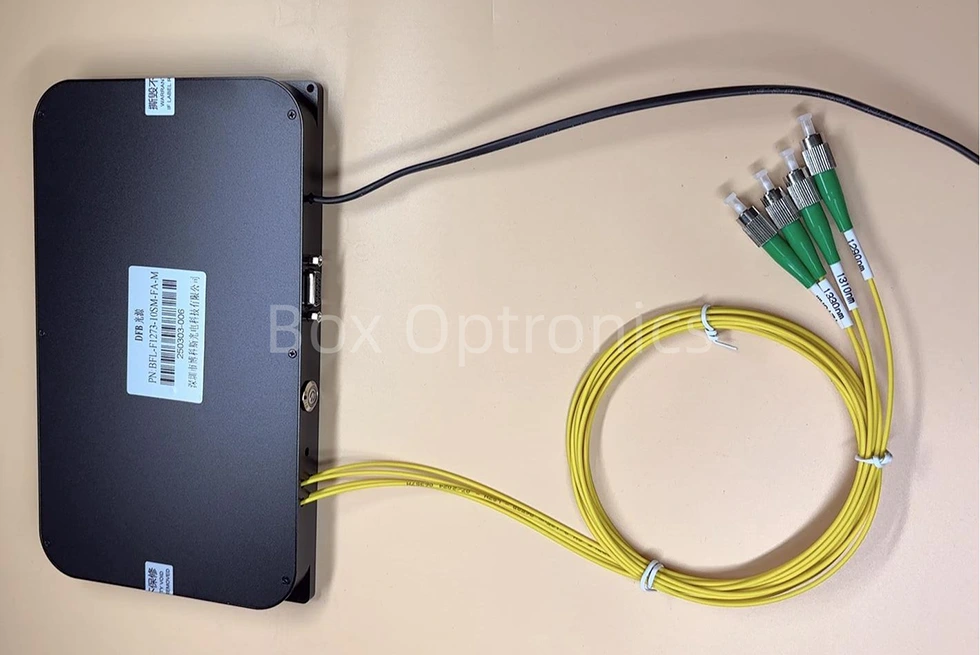

*پشتیبانی از منبع لیزری چند کاناله سفارشی شده DFB
● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع لیزر CWDM (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS485 DB9 |
1 |
|
3 |
آداپتور برق (اختیاری) |
1 |
|
4 |
گزارش تست محصول |
1 |
مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید آیا تمام لوازم جانبی کامل هستند، از جمله ماژول منبع لیزر، داده USB کابل، آداپتور برق، گزارش تست و غیره
مرحله 2. منبع تغذیه: به یک DC متصل است منبع تغذیه سوئیچینگ یا منبع تغذیه تنظیم شده که مطابق با توان آنها باشد الزامات تامین فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V). آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)
مرحله 3. اتصال فیبر خروجی: باز کنید درپوش گرد و غبار در رابط فیبر یا فلنج، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تایید عدم آلودگی و آسیب.
Setp4.Connect به کامپیوتر میزبان: استفاده کنید کابل داده USB-RS485 DB9 برای اتصال منبع لیزر DFB و کامپیوتر؛ کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی برای شناسایی نصب کند کابل داده پورت سریال USB-RS485، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور را نمی توان به درستی متصل کرد و ارتباط برقرار کرد. لطفا بپرسید Box Optronics برای راننده.

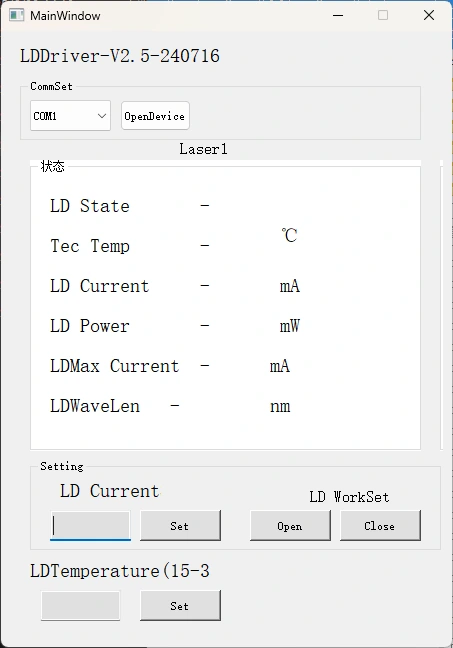

نرم افزار Step5.Control: Box Optronics دستور سریال یا نرم افزار رایانه شخصی را فراهم می کند جریان LD و دمای LD منبع لیزر DFB را کنترل کنید. را انتخاب کنید پورت را درست کنید، جریان و دما را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (به جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. نکن بلافاصله جریان کامل را اعمال کنید.)
مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال را قطع کنید اتصال فیبر
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
بعد |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
منبع لیزر CWDM |
1064:1064 نانومتر 1310: 1310 نانومتر 1550:1550 نانومتر CWDM
|
10:10 میلی وات 20:20 میلی وات 40:40 میلی وات 1H: 100mW دیگر |
SM:SMF-28e PM: PM1550 |
FA: FC/APC SA: SC/APC دیگر |
م: ماژول ب: نیمکت |
به عنوان مثال: BLD-1550-1HSM-FA-M
(اطلاعات سفارش: منبع لیزر CWDM 1550 نانومتری DFB با درایو داخلی مدارها، توان خروجی 100mW، با فیبر SMF-28e، کانکتور FC/APC، ماژول بسته).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● برای جلوگیری از وصل یا جدا کردن مکرر کانکتورهای فیبر خودداری کنید تجمع گرد و غبار و آسیب به انتهای صورت
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای استفاده نشده را با درپوش های گرد و غبار بپوشانید.
● تجهیزات را در محیطی خشک و بدون رطوبت نگهداری کنید.
● هنگام استفاده از ماژول منبع لیزر برای مدت طولانی، به یاد داشته باشید اتلاف گرما و تهویه ماژول را در نظر بگیرید و قرار دهید ماژول روی هیت سینک
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
