منبع نور باند پهن SLD با فیبر 840 نانومتری

بررسی اجمالی محصول - منبع نور باند پهن SLD با فیبر 840 نانومتری

Box Optronics منبع نور پهن باند SLD با فیبر 840 نانومتری را تولید می‌کند، یک جزء نوری فعال با کارایی بالا مبتنی بر انتشار خودبه‌خودی تقویت‌شده (ASE) از ساختار تقویت‌کننده نوری نیمه‌رسانا، که توان نوری بالا با پهنای باند طیفی وسیع و هم‌زمانی کم را ارائه می‌دهد.

توان خروجی بالاتری نسبت به LED ها ارائه می دهد و در عین حال طیف بسیار گسترده تری نسبت به دیودهای لیزری دارد و برای کاربردهایی که نیاز به انسجام کم و روشنایی بالا دارند مناسب است.

این منبع 840 نانومتری SLD با حداقل توان خروجی 5 میلی‌وات، پهنای باند معمولی 10 نانومتری 3 دسی‌بل و پایداری انرژی عالی (≤± 0.02dB کوتاه مدت، ≤±0.05dB بلند مدت)، برای سیستم‌های سنجش و تصویربرداری دقیق فیبر نوری بهینه شده است. این دستگاه به دو شکل ماژول فشرده (70×90×18 میلی متر) برای یکپارچه سازی سیستم و شکل رومیزی (195×220×120 میلی متر) برای محیط های آزمایشگاهی و آزمایشی موجود است.

این منبع نور SLD مجهز به پیگتیل های فیبر 780 اسب بخار و کانکتورهای FC/APC به عنوان استاندارد، با رابط ارتباطی اختیاری RS485 برای نظارت و کنترل، تطبیق پذیری و قابلیت اطمینان را برای طیف گسترده ای از کاربردها ارائه می دهد.

ویژگی های کلیدی - منبع نور پهن باند SLD با فیبر 840 نانومتری

● توان خروجی بالا: حداقل 5mW

● پهنای باند طیف گسترده: 10 نانومتر معمولی (-3dB)

● امواج طیفی کم برای طیف تمیز

● نمایه طیف گاوسی

● پایداری برق عالی: ≤±0.02dB/15min کوتاه مدت

● پایداری طولانی مدت: ≤±0.05dB/8 ساعت

● خروجی فیبر همراه با فیبر 780 اسب بخار

● استاندارد اتصال FC/APC، گزینه های دیگر موجود است

● دو فاکتور شکل: ماژول و نیمکت

● رابط ارتباطی RS485 برای نظارت

● مقایسه راه حل کم هزینه

● محدوده دمای عملیاتی گسترده: -5 درجه سانتیگراد تا +55 درجه سانتیگراد

● طراحی بسته بندی فشرده و قوی

● نسخه نیمکت اختیاری با کنترل صفحه لمسی

کاربردهای معمولی - منبع نور پهن باند SLD با فیبر 840 نانومتری

● ژیروسکوپ فیبر نوری (FOG)

● سیستم های توموگرافی انسجام نوری (OCT).

● تصویربرداری پزشکی و اپتیک زیست پزشکی

● سیستم های سنجش فیبر نوری

● تداخل سنجی نور سفید

● تست اجزای نوری و خصوصیات

● آزمایشگاه های تحقیق و توسعه

● بازتاب سنجی دامنه انسجام نوری (OCDR)

مشخصات فنی - منبع نور پهن باند SLD با فیبر 840 نانومتری

مشخصات نوری (T=25°C)

مشخصات مکانیکی و محیطی

جزئیات محصول - منبع نور باند پهن SLD با فیبر 840 نانومتری

SLD چیست؟

دیود سوپرلومینسانس (SLD) یک منبع نوری باند پهن نیمه هادی است که بر اساس انتشار خود به خودی تقویت شده (ASE) با بهره نوری بالا در ساختار موجبر دیود لیزری است که تحت شرایط بازخورد نوری سرکوب شده برای جلوگیری از نوسانات لیزری کار می کند.

بر خلاف دیودهای لیزری که به یک حفره تشدید متکی هستند، SLD ها از جنبه های با بازتاب کم (پوشش داده شده با AR) و ساختارهای هدایت موج زاویه دار یا کج شده برای سرکوب بازخورد حفره استفاده می کنند و در عین حال از عمل لیزر جلوگیری می کنند، بهره نوری بالایی را ممکن می سازند.

ویژگی های کلیدی SLD ها:

• قدرت خروجی و روشنایی به‌طور قابل‌توجهی نسبت به LEDها، در حالی که انسجام زمانی پایینی حفظ می‌شود

• انتشار پهنای باند با پوشش طیفی صاف ASE

• پیوستگی زمانی بسیار کم (طول انسجام کوتاه)، ایده‌آل برای کاربردهای تداخل سنجی مانند OCT

• ساختار موجبر حالت عرضی معمولاً تک حالته که جفت فیبر تک حالته کارآمد را ممکن می‌سازد

• شکل طیفی معمولاً به‌عنوان نمایه‌های شبه گاوسی یا سفارشی‌شده با سقف تخت طراحی می‌شود.

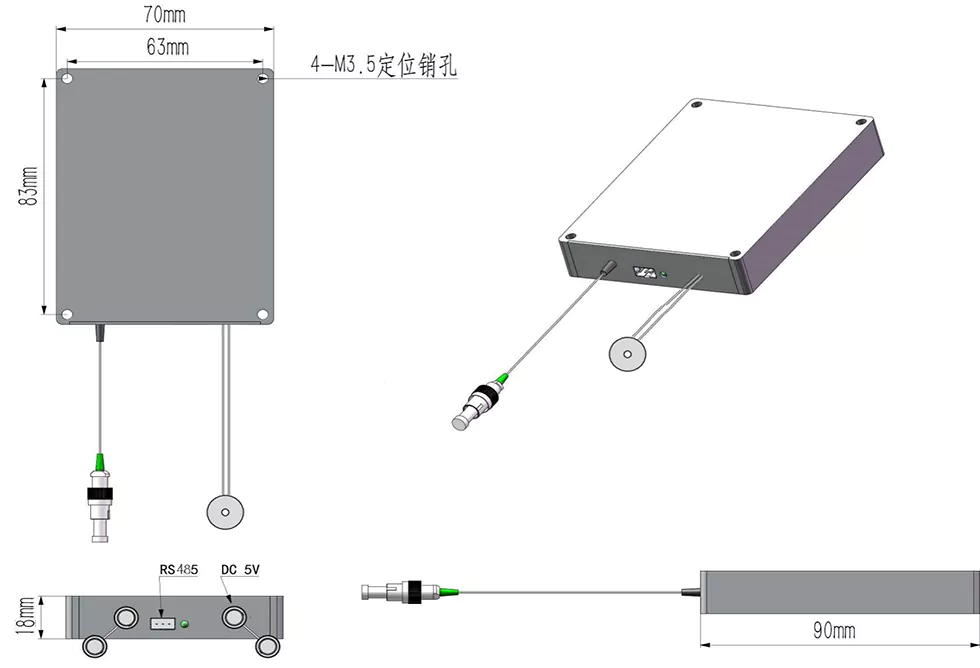

ابعاد بسته بندی

منبع نور باند پهن SLD 840 نانومتری در دو پیکربندی بسته موجود است:

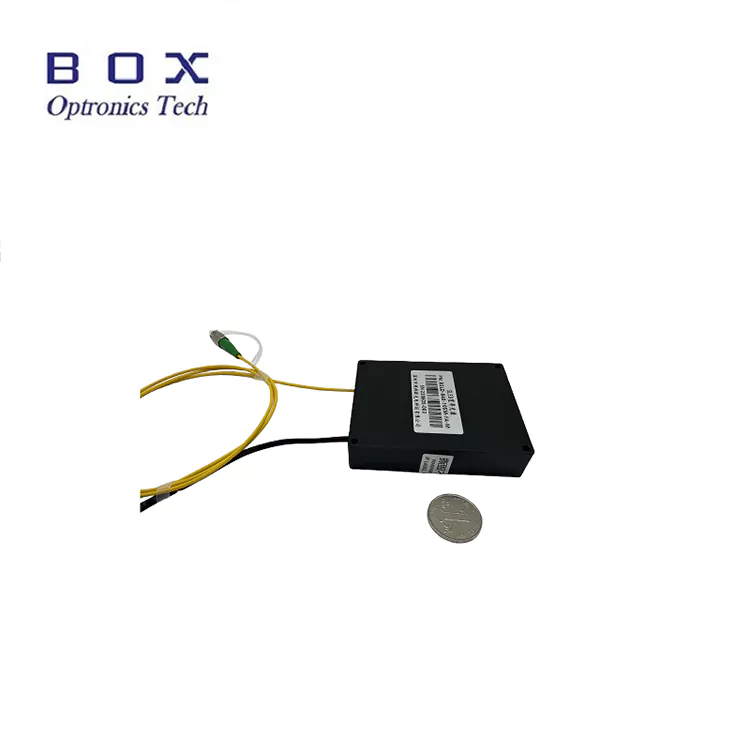

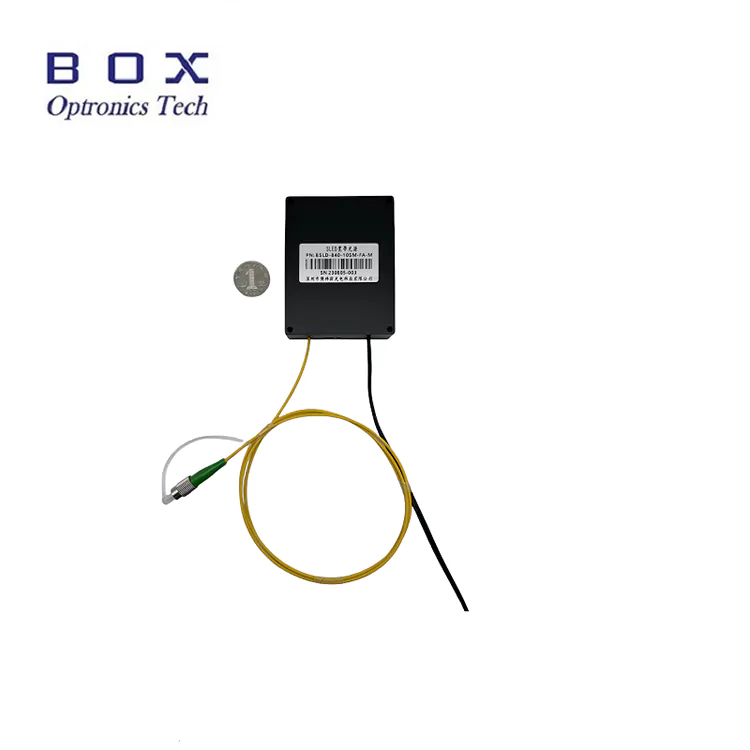

نسخه ماژول (70×90×18mm):

• طراحی فشرده و کم حاشیه برای ادغام سیستم

• سوراخ‌های نصب 4-M3.5 برای نصب ایمن

• ورودی برق DC (۵ ولت یا ۱۲ ولت)

• درگاه ارتباطی RS485 (DB9 زن)

• خروجی فیبر پیگتیل با رابط FC/APC

• ایده‌آل برای جاسازی در ابزارها و سیستم‌ها

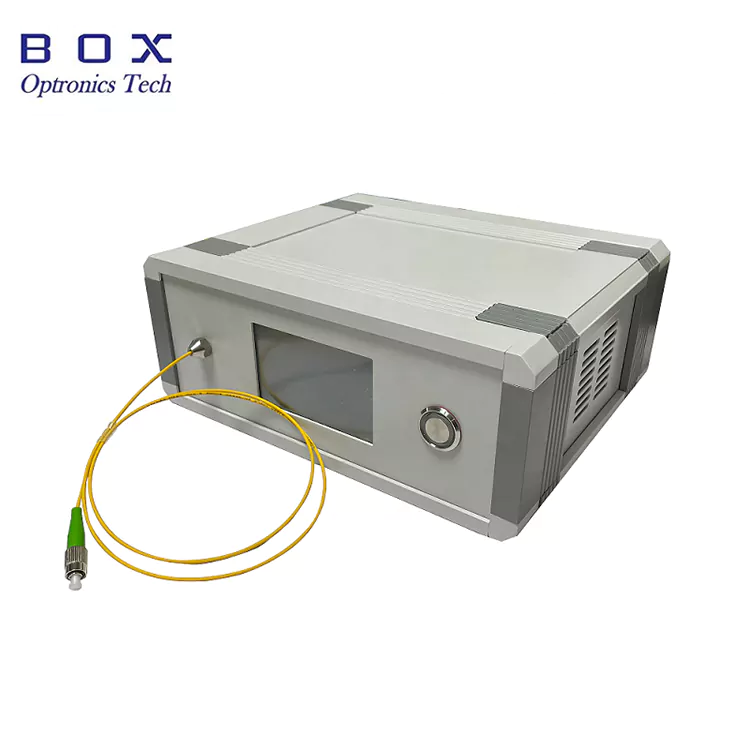

نسخه رومیزی (195×220×120mm):

• فرم فاکتور روی میز برای استفاده در آزمایشگاه

• نمایشگر داخلی لمسی برای نظارت بر وضعیت

• ورودی برق AC (110-240 ولت جهانی)

• درگاه ارتباطی RS485 (DB9 زن)

• خروجی فیبر در پانل جلویی

• قابلیت استفاده آسان، قابلیت اتصال و پخش

• برای آزمایشگاه‌های تحقیق و توسعه و محیط‌های آزمایش ایده‌آل است

کنترل و نظارت

هر دو نسخه ماژول و رومیزی از رابط ارتباطی RS485 برای نظارت و کنترل پشتیبانی می کنند. نسخه رومیزی علاوه بر این دارای یک صفحه نمایش لمسی داخلی برای عملکرد محلی است.

پارامترهای نظارت و کنترل موجود:

• نظارت بر توان خروجی

• نظارت فعلی را هدایت کنید

• پایش دما

• تنظیم نیرو (اختیاری)

• نرم‌افزار رایانه میزبان برای کنترل رایانه شخصی (اختیاری)

چرا Box Optronics را انتخاب کنید؟

• کنترل کیفیت دقیق با آزمایش ۱۰۰٪ قبل از ارسال

• قیمت رقابتی با قابلیت تحویل انبوه پایدار

• گزینه‌های سفارشی‌سازی انعطاف‌پذیر برای طول موج، توان، پهنای باند، فیبر و رابط‌ها

• پشتیبانی فنی 7×24 ساعته و پاسخ سریع

• حمل‌ونقل جهانی با تحویل سریع DHL، UPS، و FedEx

• هر دو نسخه ماژول و رومیزی موجود است

• نرم افزار میزبان اختیاری برای یکپارچه سازی سیستم

• عرضه بلندمدت قابل اعتماد برای مقادیر تولید

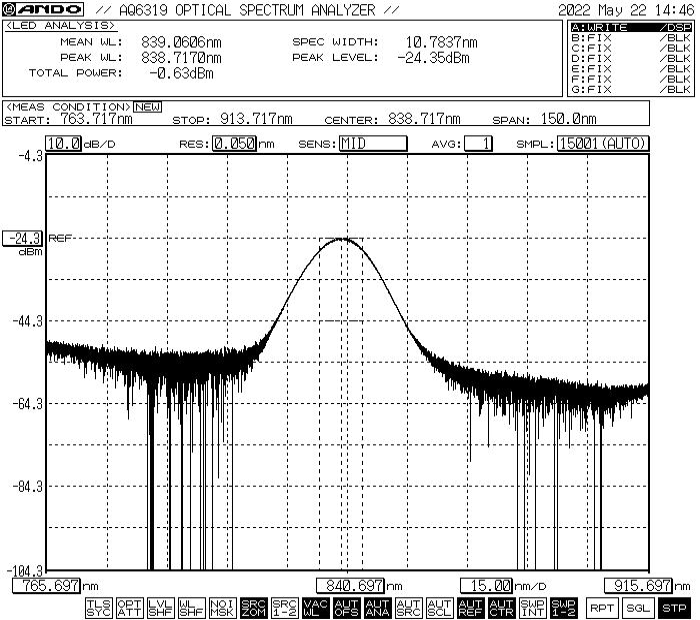

عملکرد طیفی-840 نانومتری فیبر همراه با منبع نور پهن باند SLD

طیف معمولی طول موج مرکز را در حدود 840 نانومتر با پهنای باند تقریباً 10 نانومتر -3 دسی بل نشان می دهد.

* توجه: طیف نشان داده شده عملکرد معمولی است. طیف واقعی ممکن است از واحدی به واحد دیگر کمی متفاوت باشد. برای داده های طیف خاص یا نیازهای طیف سفارشی با ما تماس بگیرید.

اطلاعات سفارش - منبع نور پهن باند SLD با فیبر 840 نانومتری

نامگذاری مدل

BSLD - XXX - XX - XX - X - (X)

مثال: BSLD - 840 - 51 - SM - M

منبع نور 840 نانومتری SLD پهن باند، خروجی 5 میلی وات، پهنای باند 10 نانومتری، فیبر 780 اسب بخار، نسخه ماژول، منبع تغذیه 5 ولتی

گزینه های سفارشی سازی موجود

• طول موج مرکز: استاندارد ۸۴۰ نانومتر، سایر طول موج‌ها در صورت درخواست در دسترس هستند

• توان خروجی: استاندارد ۵ میلی‌وات، گزینه‌های توان بالاتر در دسترس است

• پهنای باند طیفی: استاندارد 10 نانومتری، سایر گزینه‌های پهنای باند موجود است

• نوع فیبر: استاندارد ۷۸۰ اسب بخار، سایر الیاف ویژه موجود است

• طول فیبر: 0.5 متر، 1 متر، 1.5 متر، 2 متر (طول های سفارشی موجود است)

• نوع Pigtail: 900μm لوله شل، 3.0mm لوله شل

• نوع اتصال: استاندارد FC/APC، FC/UPC، SC/APC، LC/APC، یا سفارشی

• نوع بسته: ماژول یا رومیزی

• ولتاژ منبع تغذیه: 5VDC، 12VDC (ماژول)، 110-240VAC (رومیزی)

• عایق نوری: گزینه جداساز داخلی موجود است

• رابط ارتباطی: استاندارد RS485، سایر رابط‌های موجود

• نرم افزار رایانه میزبان: برای نظارت و کنترل در دسترس است

برای نیازهای سفارشی، لطفا با تیم فروش ما با مشخصات خود تماس بگیرید.

دیتاشیت و گزارش تست

هر منبع نور باند پهن SLD 840 نانومتری همراه با یک گزارش آزمایشی جامع که پارامترهای عملکرد اندازه‌گیری شده را مستند می‌کند، ارسال می‌شود. فایل PDF دیتاشیت حاوی مشخصات دقیق، منحنی های عملکرد و نقشه های ابعادی است.

• گزارش آزمایش فردی همراه با هر واحد

• شماره سریال قابل ردیابی برای هر واحد

دیتاشیت

شرایط نقل قول و پرداخت

شرایط نقل قول

• EXW (Ex Works): اگر حساب DHL/UPS/FedEx دارید، توصیه می‌شود. ما با استفاده از حساب شما ارسال می کنیم. هیچ هزینه حمل و نقل توسط ما دریافت نمی شود.

• DAP (تحویل در محل): اگر حساب پیک ندارید، می‌توانیم حمل و نقل را با حمل‌ونقل پیش‌پرداخت ترتیب دهیم.

• سایر شرایط: لطفاً برای بحث با ما تماس بگیرید.

شرایط پرداخت

• PayPal: پرداخت سریع و ایمن برای نمونه‌ها و سفارش‌های کوچک

• T/T (انتقال بانکی): روش پرداخت استاندارد برای سفارش‌های تولید عادی

• Alibaba Trade Assurance: محافظت ایمن از سفارش برای تراکنش‌های آنلاین با ضمانت خریدار

• کارت اعتباری: از طریق PayPal، Alibaba پذیرفته می‌شود

• شرایط پرداخت انعطاف‌پذیر: قابل مذاکره

زمان سرب

• تولید استاندارد: ~10-15 روز کاری

• پیکربندی‌های سفارشی: 15 تا 20 روز کاری

• سفارش‌های حجمی: لطفاً برای برنامه تولید تماس بگیرید

• حمل‌ونقل بین‌المللی: 3 تا 5 روز کاری (DHL/UPS/FedEx express)

• سرویس سریع: در صورت درخواست در دسترس است

یادداشت های عملیاتی و مدیریت

هندلینگ فیبر

• از خم شدن یا پیچ خوردگی تیز که ممکن است به فیبر آسیب برساند اجتناب کنید

• پیگتیل های الیافی را نکشید یا نپیچانید

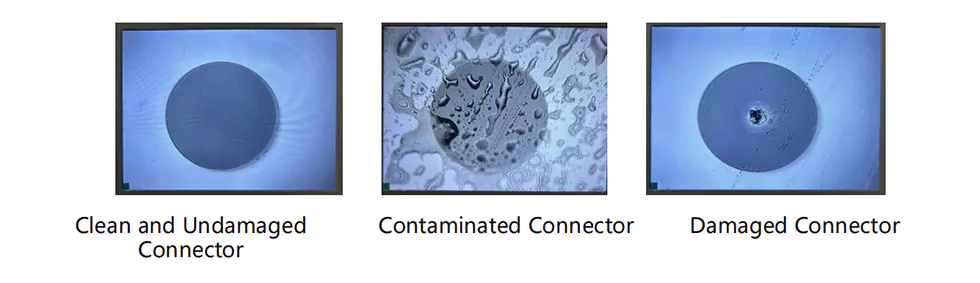

• کانکتورهای فیبر را قبل از اتصال با استفاده از ابزار تمیز کردن مناسب تمیز کنید

• وقتی از رابط استفاده نمی‌شود، همیشه از کلاه‌های گرد و غبار استفاده کنید

• قبل از استفاده، قسمت انتهایی فیبر را از نظر آسیب بررسی کنید

ملاحظات قدرت و بهره برداری

• قبل از اتصال از ولتاژ مناسب منبع تغذیه مطمئن شوید

• از حداکثر جریان یا توان درایو تجاوز نکنید

• برای عملکرد مداوم از هیت سینک مناسب استفاده کنید

• قبل از اتصال/قطع فیبر برق را خاموش کنید

• وقتی روشن است مستقیماً به خروجی فیبر نگاه نکنید
