دیود 840 نانومتری 10 میلی وات 35 نانومتری BW SLD

Box Optronics یک تولید کننده و تامین کننده حرفه ای دیودهای 840 نانومتری 10 میلی وات 35 نانومتری BW SLD است. با کنترل طیف باند پهن و فناوری خروجی با ثبات بالا، ما انتخاب فیبر سفارشی و راه حل های یکپارچه سازی مدولار را به مشتریان جهانی ارائه می دهیم که از کاربردهای تشخیص در تصویربرداری پزشکی و سناریوهای سنجش فیبر پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی دیود 840 نانومتری 10 میلی وات 35 نانومتری BW SLD

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. نمونه بسته بندی

6. اطلاعات سفارش

7. دیتاشیت و برگه آزمایش

8. شرایط نقل قول و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

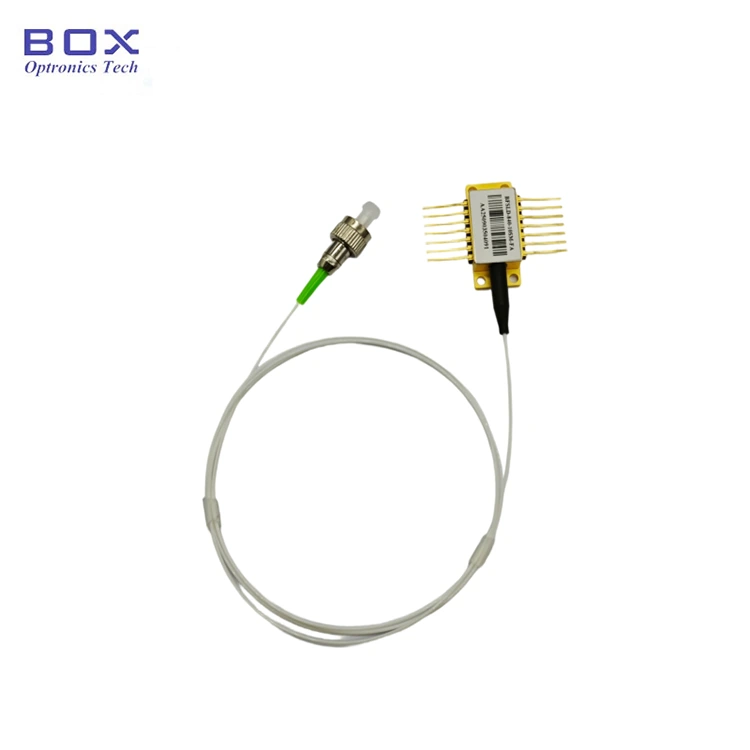

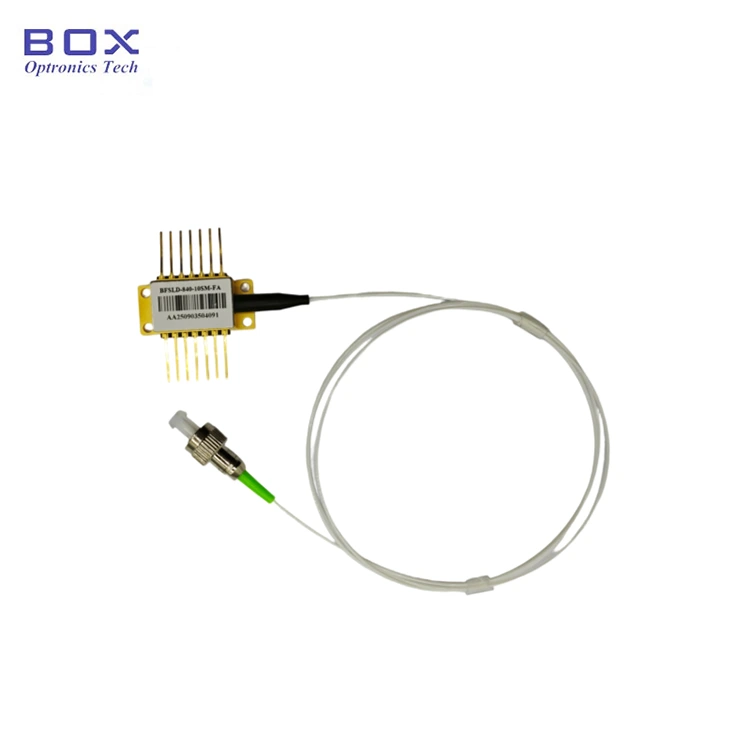

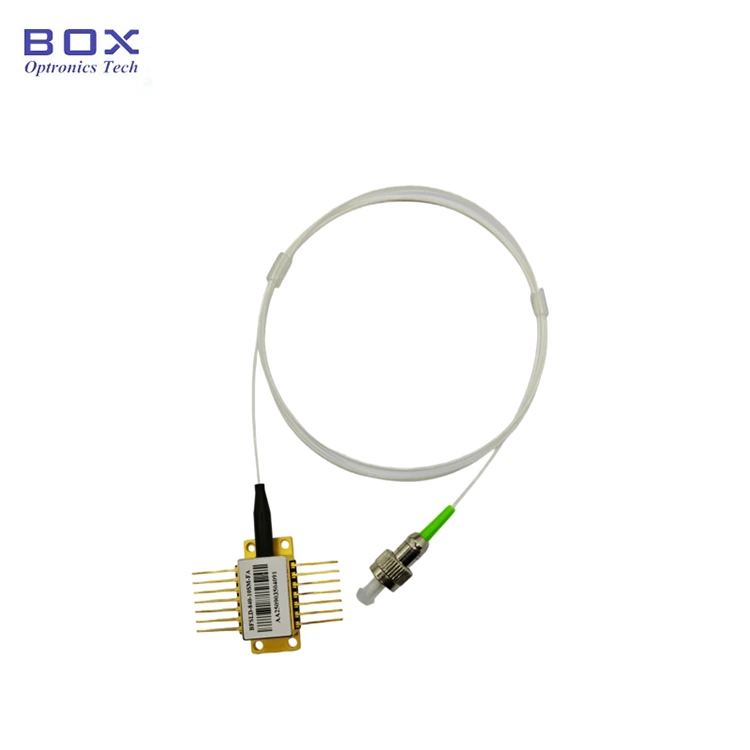

معرفی محصول

این یک دیود فوق‌تابناک SLED با پهنای باند 840 نانومتری با بسته‌بندی پروانه‌ای 14 پین است. دارای توان خروجی تا 10 میلی‌وات، پهنای باند 3dB بیش از 35 نانومتر، و TEC و ترمیستور را برای یک طیف پایدار و صاف یکپارچه می‌کند. مناسب برای توموگرافی انسجام نوری (OCT). اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند.

مشخصات محصول

پارامتر	نماد	حداقل	تایپ کنید	حداکثر	واحد	یادداشت ها
جریان عملیاتی	ITH	-	180	220	mA	CW
قدرت در فیبر	P	10.0	-	-	میلی وات	CW، ITH=180mA
پهنای باند 3dB	Δλ	30	35	-	نانومتر	CW
طول مرکز	λC	820	840	860	نانومتر	CW
مدولاسیون طیف	-	-	0.1	0.2	دسی بل	-
انقراض	ER	-	16	-	دسی بل	CW
جریان TEC	آی سی	-	-	2	A	TC=-45~+70℃
ولتاژ TEC	VC	-	-	3.5	V	TC=-45~+70℃
مقاومت ترمیستور	Rth	9.5	10	10.5	KΩ	TC=25℃
ترمیستور B ثابت	B	-	3950	-	K	-

ویژگی های محصول

● فیبر SM یا دم فیبر PM؛

● قدرت خروجی بالا تا 10mW.

● بسته 14 پین BTF با TEC.

برنامه های کاربردی محصول

● ژیروسکوپ فیبر نوری.

● منابع نوری باند پهن آزمایشگاهی و تست نوری.

● توموگرافی انسجام نوری (OCT) و تجهیزات تصویربرداری پزشکی.

جزئیات محصول

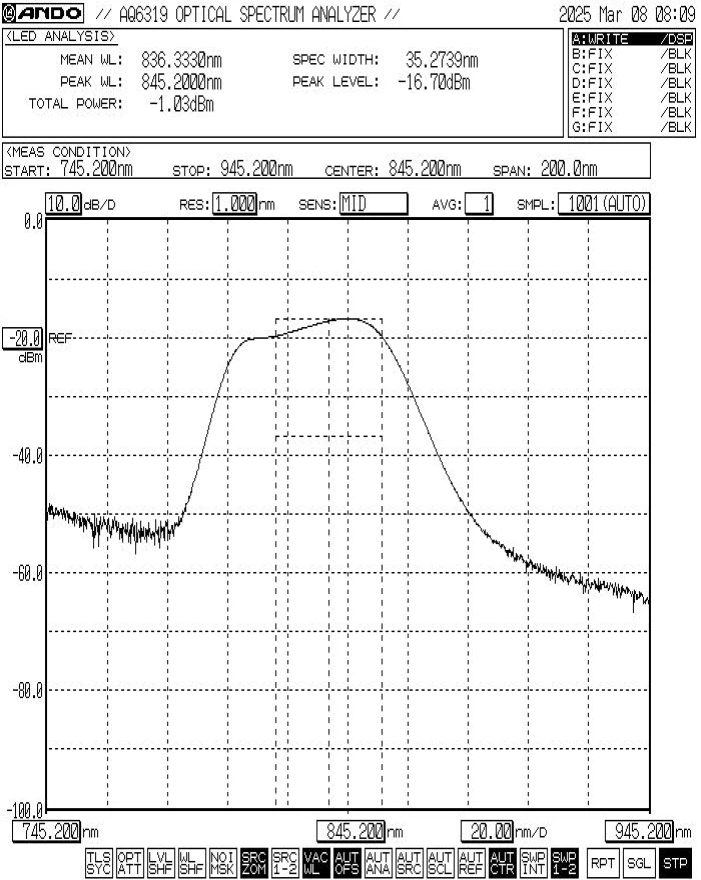

● طیف معمولی: -3dB پهنای باند حداقل 30 نانومتر / نوع. 35 نانومتر

840nm 10mW 35nm BW SLD Diode

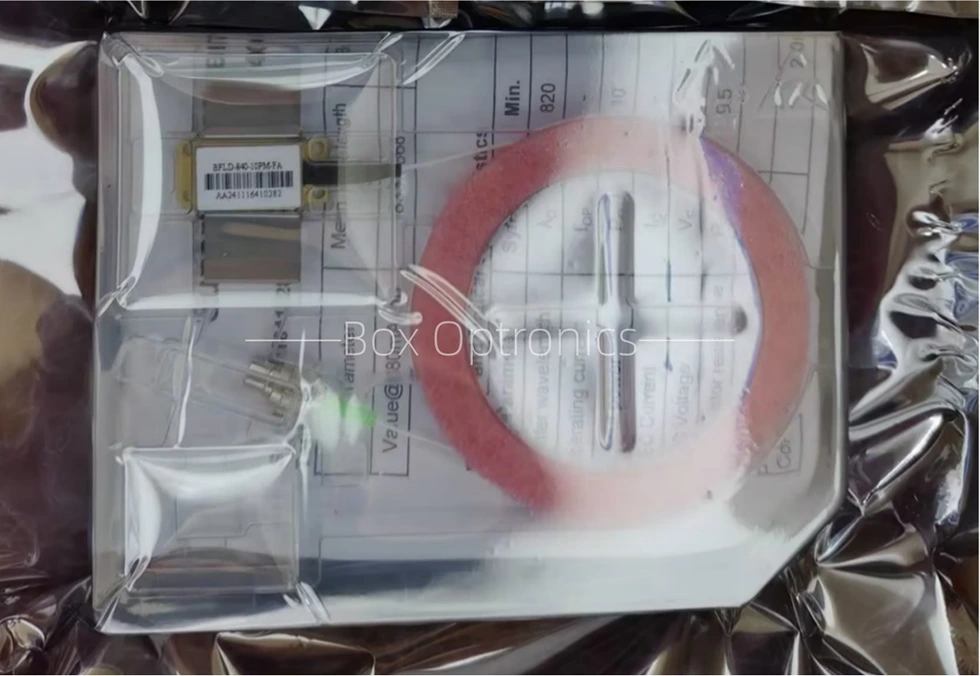

● نمونه بسته بندی

	لوازم جانبی	مقدار
1	دیود 840 نانومتری 10 میلی وات 35 نانومتری BW SLD	1
2	گزارش تست محصول	1

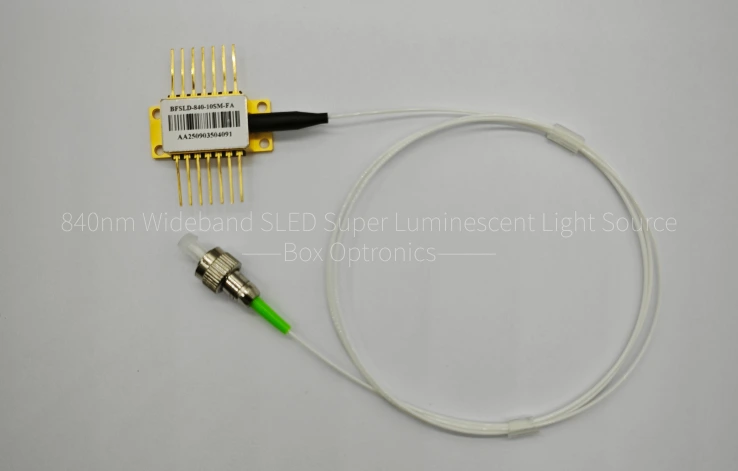

840nm 10mW 35nm BW SLD Diode

دستگاه مستقل؛ بدون درایور داخلی (درایور خارجی اختیاری است).

اطلاعات سفارش

نام

طول موج

توان خروجی

- پهنای باند 3dB

نوع فیبر

رابط

BFSLD

-XXX

-XX

SLDDiode

840: 840 نانومتر

5:5 میلی وات

10:10 میلی وات

15:15 میلی وات

20:20 میلی وات

3:35 نانومتر

SM: حالت تک

PM: حفظ قطبش

FA: FC/APC

SA: SC/APC

دیگر

به عنوان مثال: BFSLD-840-103SM-FA

(اطلاعات سفارش: دیود 840nm 10mW 35nm BW SLD، بسته پروانه ای، پهنای باند -3dB معمولی 35nnm، با فیبر SM، کانکتور FC/APC).

برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید

دیتاشیت و برگه آزمایش

برگه داده

برگه تست

شرایط قیمت و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات

● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.

● این دستگاه به الکترواستاتیک حساس است. بنابراین، رعایت دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در هنگام بسته بندی، حمل و نقل و استفاده ضروری است. علاوه بر این، برای جلوگیری از نوسانات منبع تغذیه باید اقدامات احتیاطی انجام شود، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به دستگاه شود (به عنوان مثال، اطمینان از اتصال به زمین مناسب تجهیزات و بستن بند مچی ضد الکتریسیته ساکن).

● پایداری مدار عملکرد محصول را برای جلوگیری از آسیب ناشی از جریان های پالس بررسی کنید.

● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آستین واقع در پشت محفظه دستگاه فشار وارد نکنید یا آن را نکشید. برای دستگاه های مجهز به کانکتور، اطمینان حاصل کنید که دستگاه و کانکتور فیبر به طور همزمان در حین نصب یا برداشتن بلند شوند.

● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید از 260 درجه سانتیگراد بیشتر شود و زمان لحیم کاری نباید از 10 ثانیه بیشتر شود. باید به موارد زیر توجه ویژه ای داشت: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی زمین شود.

● هنگام استفاده از دستگاه، محدوده ولتاژ و جریان کارکرد مشخص شده در برگه داده را به شدت رعایت کنید. پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر ولتاژ عملیاتی)، و λc (طول موج مرکزی) - باید به طور خاص در گزارش آزمایشی ارائه شده در زمان ارسال ارجاع داده شوند. توجه: عملکرد فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر در مدت گارانتی امتناع کند:

(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.

840nm 10mW 35nm BW SLD Diode
