میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

Box Optronics یک تولید کننده تخصصی مستقر در چین است که به ارائه میکرو ماژول های منبع نور پهن باند 1550 نانومتری SLD با مدارهای درایو یکپارچه، با ابعاد جمع و جور فقط 46.6x51.6x15 میلی متر اختصاص دارد. ما با استفاده از سال‌ها تخصص در دستگاه‌های الکترونیک نوری، راه‌حل‌های جامع منبع نور باند پهن SLED را به مشتریان جهانی ارائه می‌دهیم. علاوه بر این، ما خدمات توسعه سفارشی‌شده را متناسب با نیازهای خاص در رابطه با طول موج، توان، طیف و ابعاد ارائه می‌دهیم و از این طریق به طور مؤثر تحقق عملی دستاوردهای تحقیقات علمی مشتریانمان را تسهیل می‌کنیم.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. راهنمای عملیات ایمن

7. اطلاعات سفارش

8. دیتاشیت و برگه آزمایش

9. شرایط نقل قول و پرداخت

10. زمان سرب

11. یادداشت های عملیاتی و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

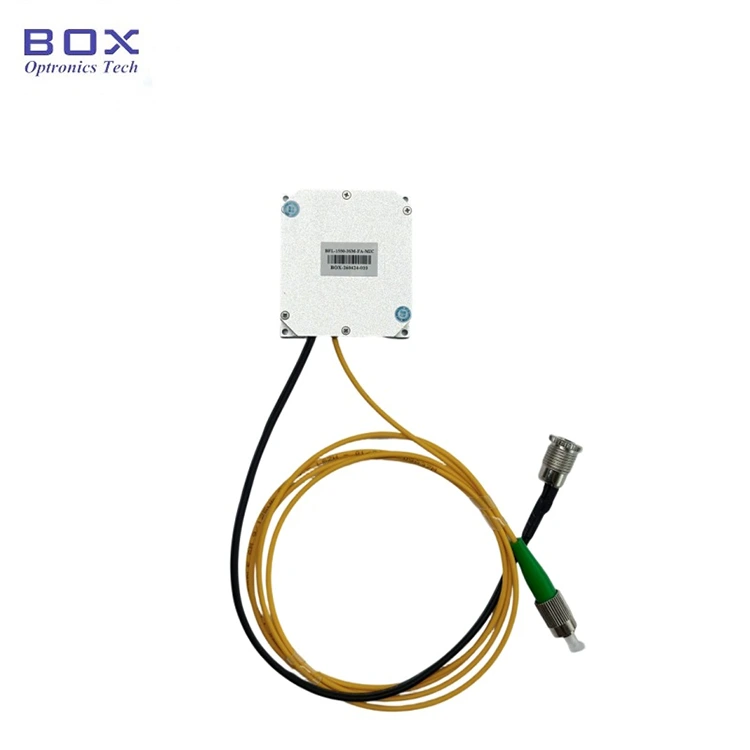

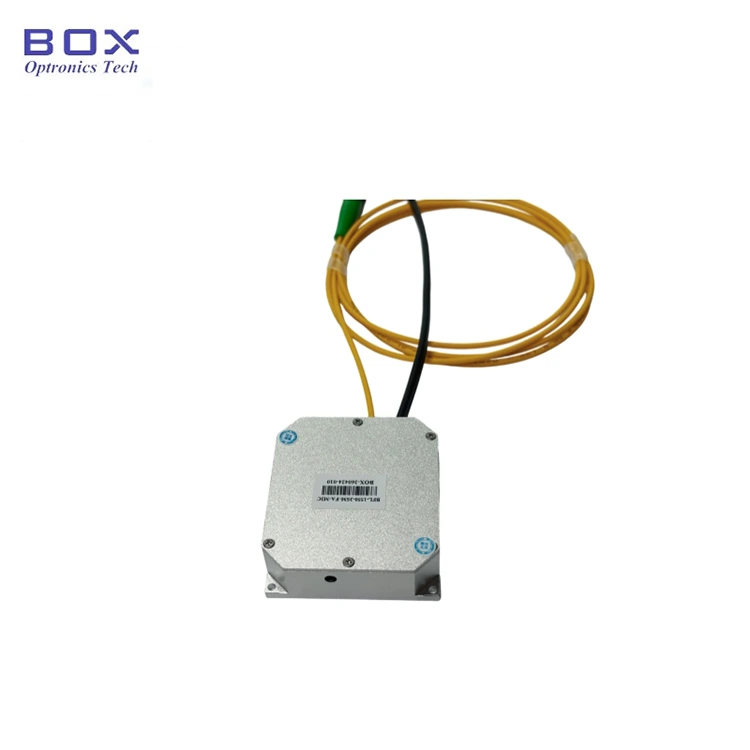

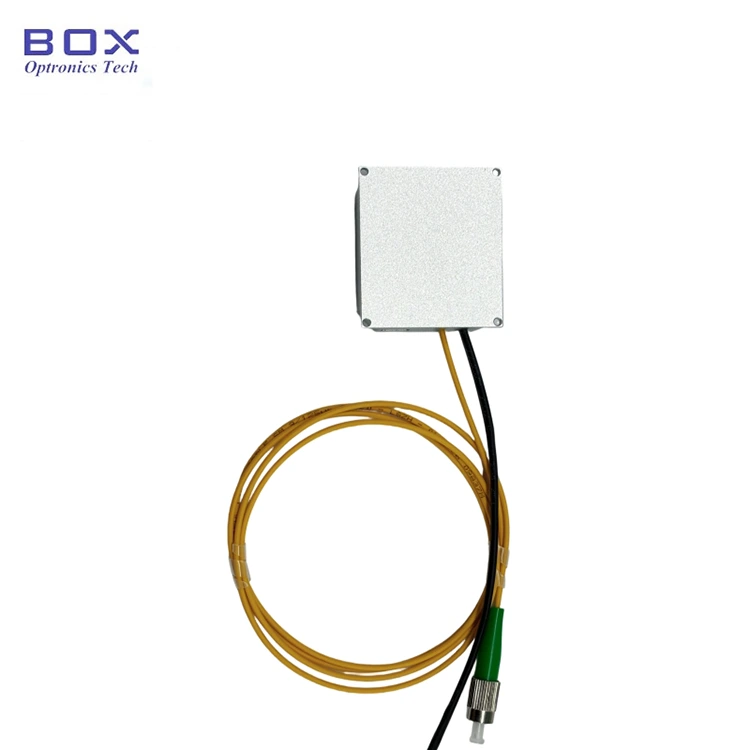

معرفی محصول - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

این یک میکرو ماژول منبع نور پهن باند SLD 1550 نانومتری است که از فناوری دیود فوق‌تابناک استفاده می‌کند، با توان خروجی 3 میلی‌وات و 10 میلی‌وات اختیاری، پهنای باند -3 دسی‌بل بیش از 30 نانومتر، طیف مسطح، ریپل کم و پایداری طولانی‌مدت عالی. فیبر SM و فیبر PM در دسترس هستند. از رابط ارتباطی RS485 و نرم افزار نظارت برای یکپارچه سازی سیستم پشتیبانی می کند. ابعاد جمع و جور فقط 46.6x51.6x15 میلی متر است.

مشخصات محصول - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

پارامترها	واحد	ارزش ها		یادداشت ها
طول موج عملیاتی	نانومتر	1550		± 20
توان خروجی	میلی وات	> 3	> 10
- پهنای باند 3dB	نانومتر	> 30
ثبات کوتاه مدت	دسی بل	≤±0.02/15 دقیقه
ثبات دراز مدت	دسی بل	≤±0.05/8 ساعت
ایزولاتور نوری	دسی بل	بدون		ماژول
فیبر دم خوک	-	SMF-28e/PM1550		FC/APC
رابط ارتباطی	-	DB9 Female (RS485)		ماژول
منبع تغذیه	-	5VDC، <15W		ماژول
ابعاد	میلی متر	46.6 (W)×51.6 (D)×15 (H)		ماژول
دمای عملیاتی	℃	-5 ~ +55
رطوبت عملیاتی	%	0 تا 70 درصد

ویژگی های محصول - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

● اندازه کوچک. ل

● طیف وسیع؛

● امواج طیفی کم.

● ارتباطات DB9 Female (RS485) برای ادغام آسان.

کاربردهای محصول - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

● توموگرافی انسجام نوری (OCT).

● تصویربرداری پزشکی.

● فیبر نوری ژیروسکوپ (FOG).

جزئیات محصول - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

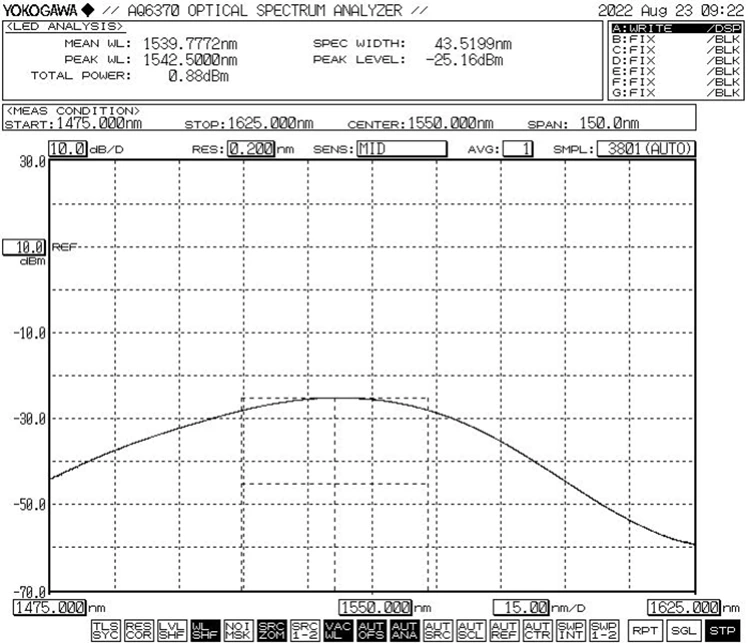

● طیف معمولی: -3dB پهنای باند حداقل 30 نانومتر

1550nm SLD Broadband Light Source Micro-Module

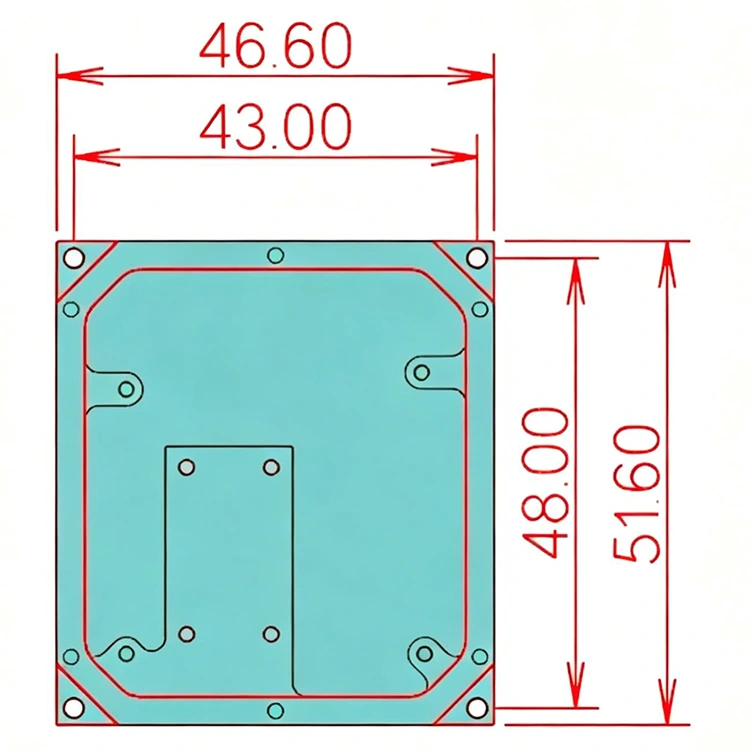

● ابعاد (mm): 46.6 (W)×51.6 (D)×15 (H)

1550nm SLD Broadband Light Source Micro-Module

مراحل عملیات - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی کامل هستند یا خیر.

مرحله 2. منبع تغذیه: متصل به منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده که نیازهای منبع تغذیه آنها را برآورده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)

مرحله 3. اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.

Setp4. اتصال به رایانه میزبان: از کابل پورت سبز و کابل داده USB-RS485 DB9 برای اتصال میکرو ماژول منبع نور پهن باند SLD 1550 نانومتری و رایانه استفاده کنید. کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی نصب کند تا کابل داده پورت سریال USB-RS485 را شناسایی کند، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند به درستی متصل شوند و ارتباط برقرار کنند. لطفا درایور را از Box Optronics بخواهید.

مرحله 5. نرم افزار کنترل: Box Optronics دستور سریال یا نرم افزار رایانه شخصی را برای کنترل جریان LD و دمای LD میکرو ماژول منبع نور پهن باند SLD 1550 نانومتری ارائه می دهد. پورت صحیح را انتخاب کنید، جریان و دما را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. بلافاصله جریان کامل را اعمال نکنید.)

مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.

اطلاعات سفارش - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

نام

طول موج

توان خروجی

نوع فیبر

رابط

بعد

BSLD

-XXX

-XX

-X

منبع نور SLD

1550:1550 نانومتر

03:03 میلی‌وات

10:10 میلی وات

SM:SMF-28e

PM: PM1550

FA:FC/APC

دیگر

MIC:

میکرو ماژول

به عنوان مثال: BSLD-1550-10SM-FA-MIC

(اطلاعات سفارش: میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری، توان خروجی 10 میلی‌وات، با فیبر SMF-28e، کانکتور FC/APC).

برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید

برگه داده و برگه آزمایش - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

برگه داده

شرایط قیمت و پرداخت - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می‌کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.

(3) دیگر

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

میکرو ماژول منبع نور باند پهن SLD زمان سرب-1550 نانومتر

تولید: 10-15 روز کاری. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)

تدارکات بین المللی: 3-5 روز کاری.

نکات عملیاتی و نگهداری - میکرو ماژول منبع نور باند پهن SLD 1550 نانومتری

● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و قبل از اتصال با یک آشکارساز فیبری انتهایی بررسی کنید. همیشه فیبرها را بدون برق وصل یا جدا کنید تا از سوختن قسمت انتهایی جلوگیری شود. کانکتورهای فیبر نوری باید با درپوش های گرد و غبار پوشانده شوند.

● در صورت نیاز به اتصال فیبر خروجی به فیبر دیگر، استفاده از فیوژن اسپلایسر توصیه می شود.

● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. در جای خشک نگهداری کنید

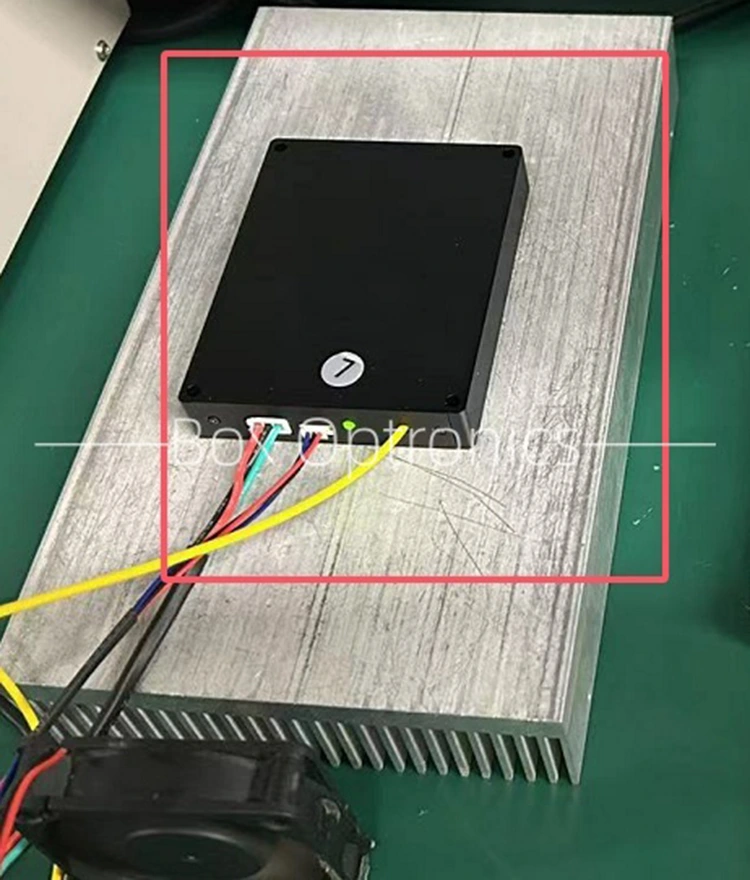

● هنگام استفاده طولانی مدت، آن را روی یک هیت سینک قرار دهید.

1550nm SLD Broadband Light Source Micro-Module

تضمین کیفیت و خدمات پس از فروش - میکرو ماژول منبع نور پهن باند SLD 1550 نانومتری

● دوره گارانتی:

تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر در دوره ضمانت برای خود محفوظ می‌دارد:

(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.

(2) عیب‌های ناشی از عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب‌های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) آسیب یا ضرر در حین حمل و نقل.
