منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

Box Optronics یک تولید کننده و تامین کننده حرفه ای منبع نور باند پهن SLD 840 نانومتری 10 میلی وات 40 نانومتری با مدارهای درایو یکپارچه در چین است. با سال‌ها تخصص در دستگاه‌های الکترونیک نوری، ما به مشتریان جهانی توسعه طول موج/قدرت/فیبر سفارشی را از طریق طراحی یکپارچه درایور و کنترل طیف پایدار ارائه می‌کنیم، و از یکپارچگی سیستم کارآمد در کاربردهای سنجش فیبر و تصویربرداری پزشکی پشتیبانی می‌کنیم.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. راهنمای عملیات ایمن

7. اطلاعات سفارش

8. دیتاشیت و برگه آزمایش

9. شرایط نقل قول و پرداخت

10. زمان سرب

11. یادداشت های عملیاتی و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

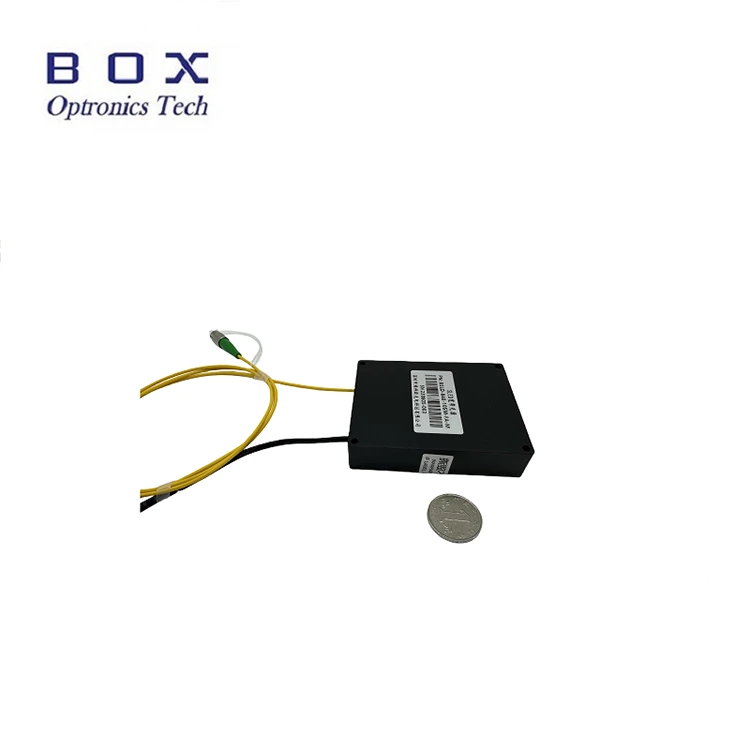

معرفی محصول- منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

این یک منبع نور پهن باند SLD 840 نانومتری 10 میلی‌واتی 40 نانومتری است که از فناوری دیود سوپرلومینسانس استفاده می‌کند، با توان خروجی بیشتر از 10 میلی‌وات، پهنای باند -3 دسی‌بل بیش از 40 نانومتر، طیف مسطح، ریپل کم و پایداری طولانی‌مدت عالی.

این صفحه نمایش لمسی و پیکربندی های مدولار را با رابط ارتباطی RS-485 و نرم افزار نظارت برای یکپارچه سازی سیستم پشتیبانی می کند. مناسب برای سنجش فیبر و تصویربرداری پزشکی. لطفاً همیشه فیبرها را بدون برق وصل/قطع کنید تا از سوختن قسمت انتهایی جلوگیری شود.

مشخصات محصول- منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

پارامترها	واحد	ارزش ها			یادداشت ها
طول موج عملیاتی	نانومتر	840			± 20
توان خروجی	میلی وات	حداقل 10			840 نانومتر
- پهنای باند 3dB	نانومتر	حداقل 40	تایپ کنید 45	-
ثبات کوتاه مدت	دسی بل	≤±0.02/15 دقیقه
ثبات دراز مدت	دسی بل	≤±0.05/8 ساعت
ایزولاتور نوری	دسی بل	بدون			ماژول
فیبر دم خوک	-	Hi780 یا PM850			FC/APC
رابط ارتباطی	-	صفحه نمایش لمسی/DB9 زن (RS485)			نیمکت
رابط ارتباطی	-	DB9 Female (RS485)			ماژول
منبع تغذیه	-	AC 110 ~ 240 ولت، <30 وات			نیمکت
منبع تغذیه	-	5VDC یا 12VDC، <15W			ماژول
ابعاد	میلی متر	195 (W)×220 (D)×120 (H)			نیمکت
ابعاد	میلی متر	70 (W)×90 (D)×18 (H)			ماژول
دمای عملیاتی	℃	-5 ~ +55
رطوبت عملیاتی	%	0 تا 70 درصد

ویژگی های محصول- منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

امواج طیفی کم؛ ل

طیف مسطح؛

ارتباطات DB9 Female (RS485) برای ادغام آسان؛

توان خروجی سفارشی و نوع فیبر.

برنامه های کاربردی محصول - منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

سنجش فیبر نوری؛

تصویربرداری پزشکی؛

توموگرافی انسجام نوری (OCT).

جزئیات محصول-منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

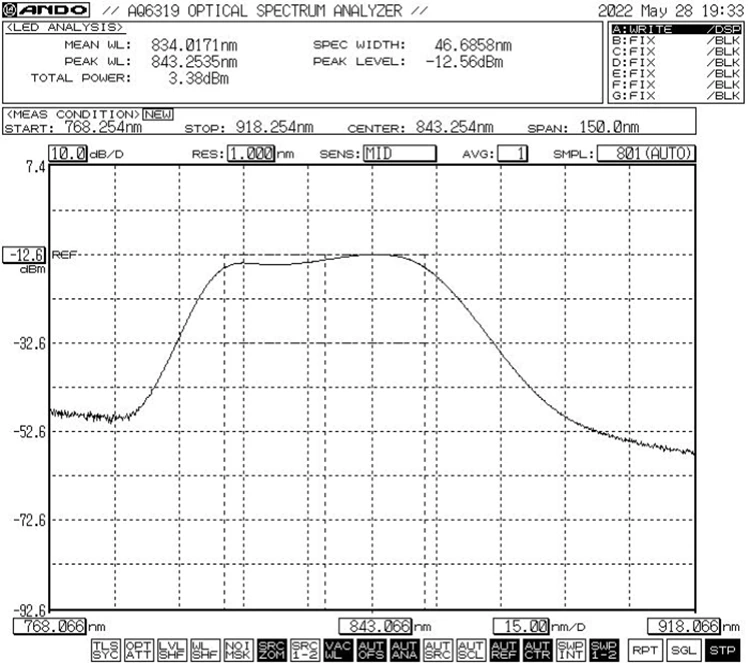

طیف معمولی: -3dB پهنای باند حداقل.40nm /Typ.45nm

840nm 10mW 40nm SLD Broadband Light Source

ابعاد (میلی متر)

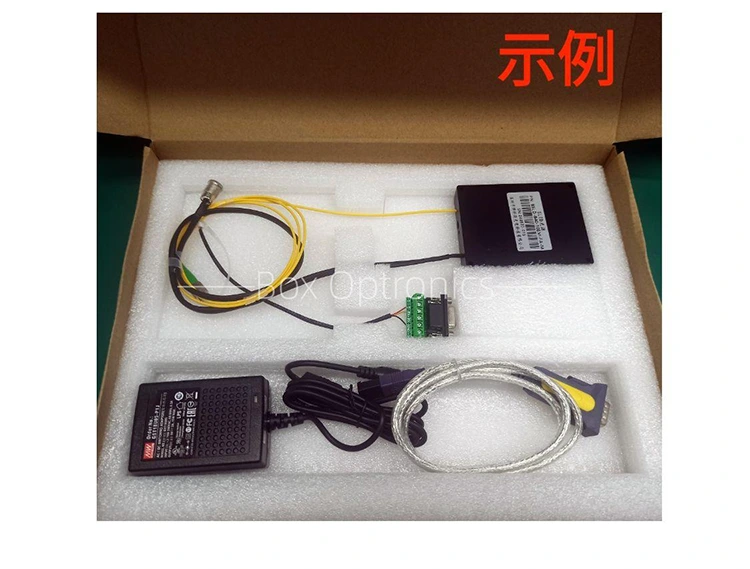

لوازم جانبی استاندارد

	لوازم جانبی	مقدار
1	منبع نور SLED (میزبان ماژول)	1
2	کابل داده USB-RS485 DB9	1
3	کابل پورت سبز	1
4	آداپتور برق (اختیاری)	1
5	گزارش تست محصول	1

840nm 10mW 40nm SLD Broadband Light Source

مراحل عملیات - منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی از جمله ماژول منبع نور SLED، کابل داده USB، کابل پورت سبز، آداپتور برق، گزارش تست و غیره کامل هستند یا خیر.

مرحله 2. منبع تغذیه: متصل به منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده که نیازهای منبع تغذیه آنها را برآورده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)

مرحله 3. اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.

Setp4. اتصال به رایانه میزبان: از کابل پورت سبز و کابل داده USB-RS485 DB9 برای اتصال منبع نور پهن باند SLD 840 نانومتری و رایانه استفاده کنید. کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی نصب کند تا کابل داده پورت سریال USB-RS485 را شناسایی کند، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند به درستی متصل شوند و ارتباط برقرار کنند. لطفا درایور را از Box Optronics بخواهید.

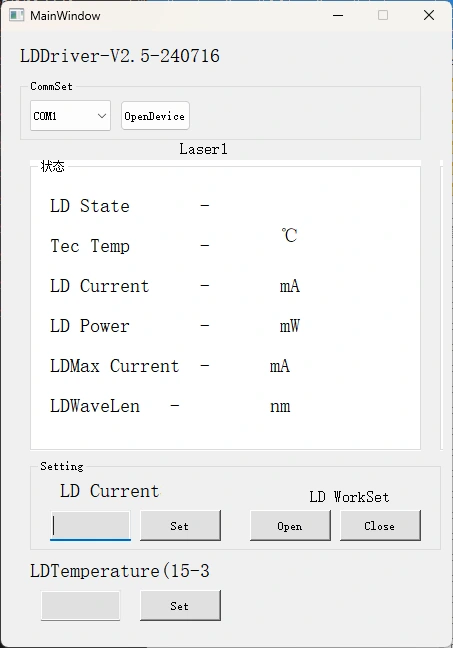

مرحله 5. نرم افزار کنترل: Box Optronics دستور سریال یا نرم افزار رایانه شخصی را برای کنترل جریان LD و دمای LD منبع نور 840 نانومتری 10 میلی وات 40 نانومتری SLD ارائه می دهد. پورت صحیح را انتخاب کنید، جریان و دما را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. بلافاصله جریان کامل را اعمال نکنید.)

مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.

840nm 10mW 40nm SLD Broadband Light Source

اطلاعات سفارش - منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

نام

طول موج

توان خروجی

-3dB پهنای باند

نوع فیبر

بعد

ولتاژ

BSLD

-XXX

-XX

-X

(X)

منبع نور SLD

840:840 نانومتر

10:10 میلی وات

4:40 نانومتر

اس ام: Hi780

PM: PM850

م: ماژول

ب: نیمکت

پیش فرض: 5VDC

H:12VDC

به عنوان مثال: BSLD-840-104SM-FA-M

(اطلاعات سفارش: منبع نور پهن باند 840 نانومتری 10 میلی‌واتی 40 نانومتری SLD، با فیبر SM Hi780، کانکتور FC/APC، بسته ماژول، منبع تغذیه 5VDC).

برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید

برگه داده و برگه آزمایش-840 نانومتری 10 میلی‌وات 40 نانومتری SLD منبع نور پهن باند

برگه داده

برگه تست

شرایط قیمت و پرداخت - منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می‌کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.

(3) دیگر

شرایط پرداخت

PayPal و T/T در دسترس هستند.

منبع نور باند پهن SLD 840 نانومتر 10 میلی وات 40 نانومتری

تولید: 10 روز کاری (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)

تدارکات بین المللی: 3-5 روز کاری.

نکات عملیاتی و تعمیر و نگهداری - منبع نور پهن باند SLD 10mW 40nm 840nm

برای جلوگیری از آلودگی گرد و غبار - که می تواند منجر به افزایش اتلاف درج شود - یا سوزاندن وجه های انتهایی فیبر نوری، توصیه نمی شود که به طور مکرر کانکتورهای فیبر نوری را در انتهای خروجی قرار دهید یا جدا کنید.

کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و قبل از اتصال با یک آشکارساز فیبری انتهایی بررسی کنید. همیشه فیبرها را بدون برق وصل یا جدا کنید تا از سوختن قسمت انتهایی جلوگیری شود. کانکتورهای فیبر نوری باید با درپوش های گرد و غبار پوشانده شوند.

در صورت نیاز به اتصال فیبر خروجی به فیبر دیگر، استفاده از فیوژن اسپلایسر توصیه می شود.

لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. در جای خشک نگهداری کنید

تضمین کیفیت و خدمات پس از فروش - منبع نور پهن باند SLD 840 نانومتری 10 میلی وات 40 نانومتری

دوره گارانتی:

تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

موارد استثنا از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر در دوره ضمانت برای خود محفوظ می‌دارد:

(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.

(2) عیب‌های ناشی از عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب‌های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) آسیب یا ضرر در حین حمل و نقل.
