1. معرفی منبع نور 1060 نانومتری 1064 نانومتری SLD
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. لوازم جانبی استاندارد
6. راهنمای عملیات ایمن
7. اطلاعات سفارش
8. دیتاشیت و برگه آزمایش
9. شرایط نقل قول و پرداخت
10. زمان سرب
11. یادداشت های عملیاتی و نگهداری
12. تضمین کیفیت و خدمات پس از فروش

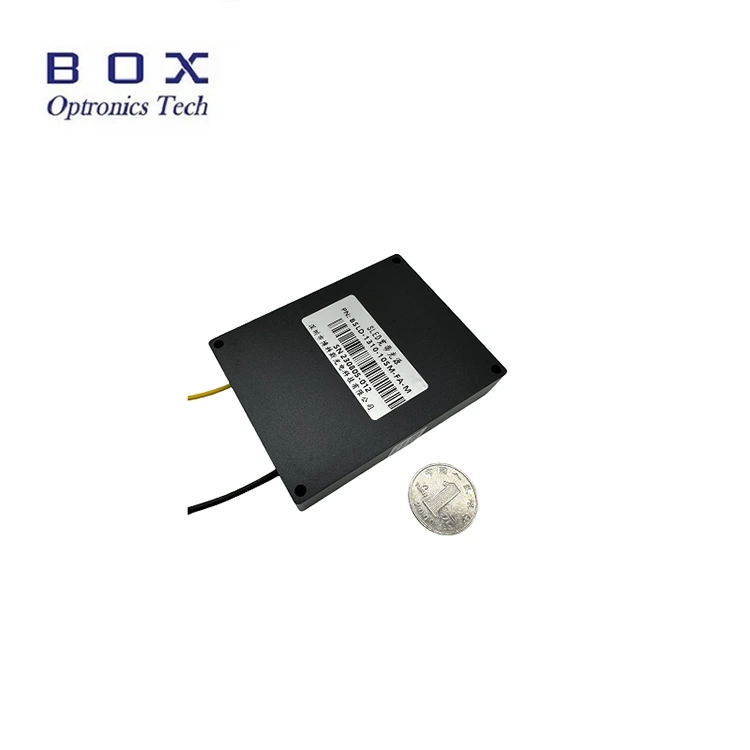

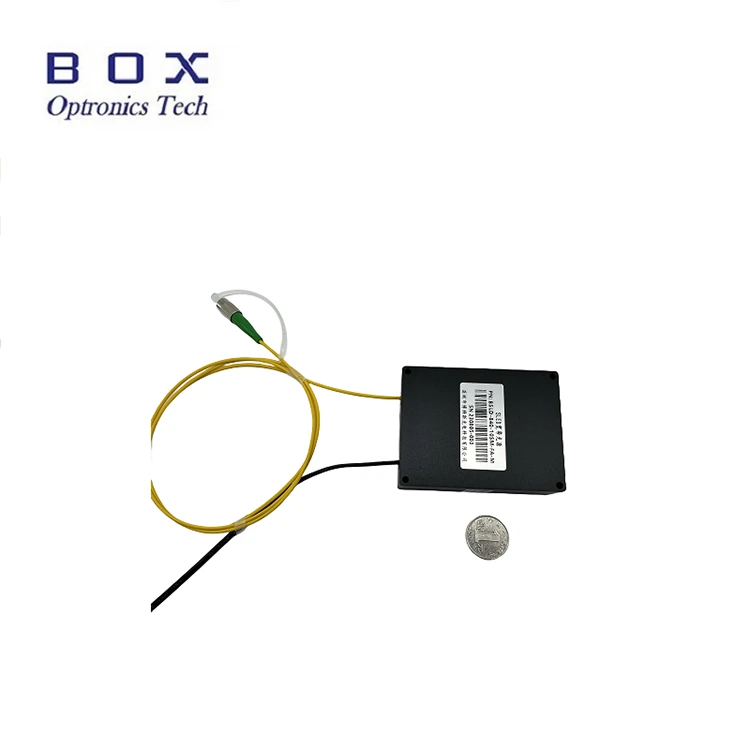

این منبع نور 1064 نانومتری SLD است که از فناوری دیود سوپرلومینسانس استفاده می کند، با توان خروجی 5 میلی وات و 15 میلی وات اختیاری، پهنای باند -3 دسی بل بیش از 15 نانومتر، طیف مسطح، ریپل کم و پایداری طولانی مدت عالی. از پیکربندی های میز و ماژولار با رابط ارتباطی RS485 و نرم افزار نظارت برای یکپارچه سازی سیستم پشتیبانی می کند. مناسب برای سنجش فیبر و تصویربرداری پزشکی. لطفا با ولتاژ نامی، کنترل دما و رطوبت استفاده کنید، از اتلاف گرما خوب اطمینان حاصل کنید، از اضافه بار خروجی و آلودگی جلوگیری کنید.
|
پارامترها |
واحد |
ارزش |
توجه داشته باشید |
|
|
طول موج عملیاتی |
نانومتر |
1060 |
± 20 |
|
|
توان خروجی |
میلی وات |
> 5 |
> 15 |
قابل تنظیم |
|
- پهنای باند 3dB |
نانومتر |
> 15 |
> 15 |
|
|
ثبات کوتاه مدت |
دسی بل |
≤±0.02/15 دقیقه |
|
|
|
ثبات دراز مدت |
دسی بل |
≤±0.05/8 ساعت |
|
|
|
ایزولاتور نوری |
دسی بل |
- |
اختیاری |
|
|
اتصال فیبر |
- |
FC/APC |
سفارشی |
|
|
نوع فیبر |
- |
Hi780 یا PM850 |
|
|
|
زوال عقل |
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
|
زوال عقل |
میلی متر |
70 (W)×90 (D)×18 (H) |
ماژول |
|
|
منبع تغذیه |
V |
AC 110 ~ 240 ولت |
نیمکت |
|
|
منبع تغذیه |
V |
DC 5V/4A |
ماژول |
|
|
رابط ارتباطی |
- |
DB9 Female (RS485) |
ماژول |
|
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
|
● امواج طیفی کم.
● طیف مسطح.
● ارتباطات DB9 Female (RS485) برای ادغام آسان.
● سنجش فیبر نوری.
● تصویربرداری پزشکی.
● ژیروسکوپ فیبر نوری (FOG).

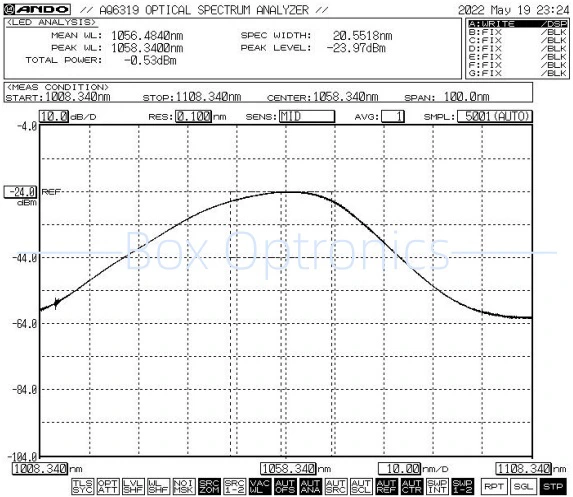

● طیف معمولی: -3dB پهنای باند حداقل 15 نانومتر / نوع 20 نانومتر

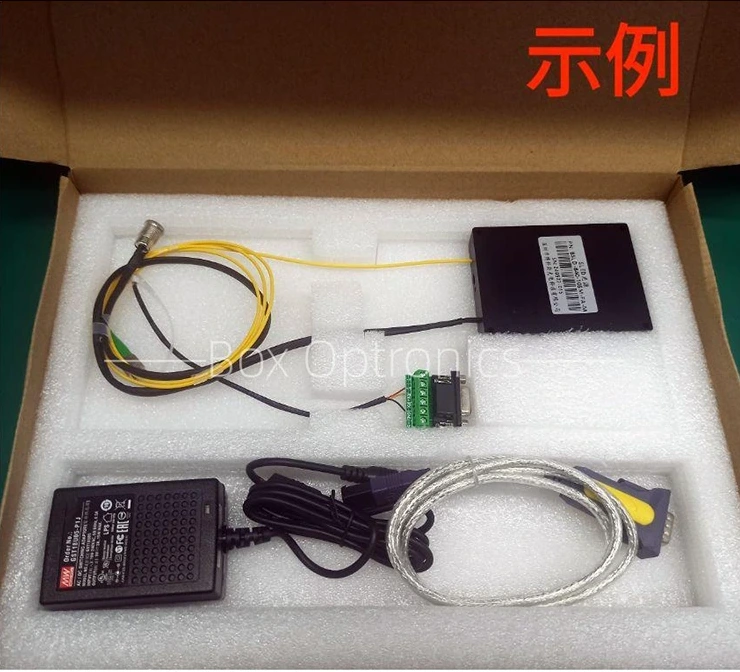

● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع نور SLED (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS485 DB9 |
1 |
|
3 |
کابل پورت سبز |
1 |
|
4 |
آداپتور برق (اختیاری) |
1 |
|
5 |
گزارش تست محصول |
1 |
مرحله 1.باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی از جمله ماژول منبع نور SLED، کابل داده USB، کابل پورت سبز، آداپتور برق، گزارش تست و غیره کامل هستند یا خیر.
مرحله 2.منبع تغذیه: متصل به منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده که نیازهای منبع تغذیه آنها را برآورده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)
مرحله 3.اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.
Setp4.اتصال به رایانه میزبان: از کابل پورت سبز و کابل داده USB-RS485 DB9 برای اتصال منبع نور 1064 نانومتری SLD و رایانه استفاده کنید. کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی نصب کند تا کابل داده پورت سریال USB-RS485 را شناسایی کند، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند به درستی متصل شوند و ارتباط برقرار کنند. لطفا درایور را از Box Optronics بخواهید.

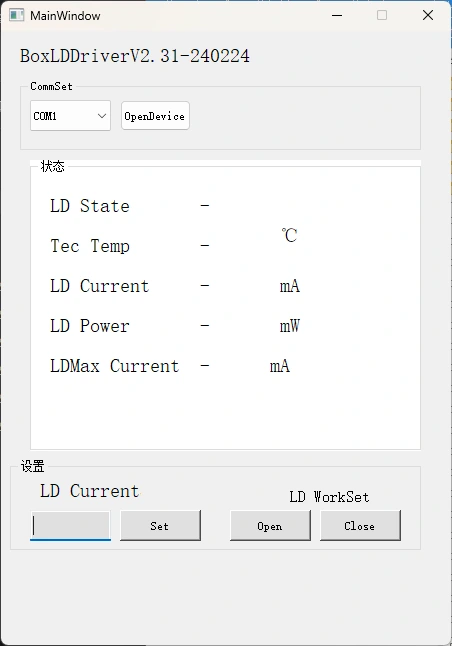

مرحله 5.نرم افزار کنترل: Box Optronics دستور سریال یا نرم افزار PC را برای کنترل جریان LD و دمای LD منبع نور 1064 نانومتری SLD ارائه می دهد. پورت صحیح را انتخاب کنید، جریان و دما را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. بلافاصله جریان کامل را اعمال نکنید.)
مرحله 6.پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.
|
منبع SLD |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
بعد |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
منبع نور SLD |
1060:1060 نانومتر |
5:5 میلی وات 15:15 میلی وات |
اس ام: Hi1060 PM:PM980 |
FA:FC/APC SA:SC/APC دیگر |
م: ماژول ب: نیمکت |
به عنوان مثال: BSLD-1060-5SM-FA-M
(اطلاعات سفارش: منبع نور 1060nm 1064nm SLD، قدرت خروجی 5mW، با فیبر SM Hi1060، کانکتور FC/APC، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● برای جلوگیری از آلودگی گرد و غبار - که می تواند منجر به افزایش اتلاف درج شود - یا سوختن وجه های انتهایی فیبر نوری، توصیه نمی شود که مکررا کانکتورهای فیبر نوری را در هر دو انتهای ورودی و خروجی قرار دهید یا جدا کنید.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و قبل از اتصال با یک آشکارساز فیبری انتهایی بررسی کنید. همیشه فیبرها را بدون برق وصل یا جدا کنید تا از سوختن قسمت انتهایی جلوگیری شود. کانکتورهای فیبر نوری باید با درپوش های گرد و غبار پوشانده شوند.
● در صورت نیاز به اتصال فیبر خروجی به فیبر دیگر، استفاده از فیوژن اسپلایسر توصیه می شود.
● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. در جای خشک نگهداری کنید
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر در مدت گارانتی امتناع کند:
(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
