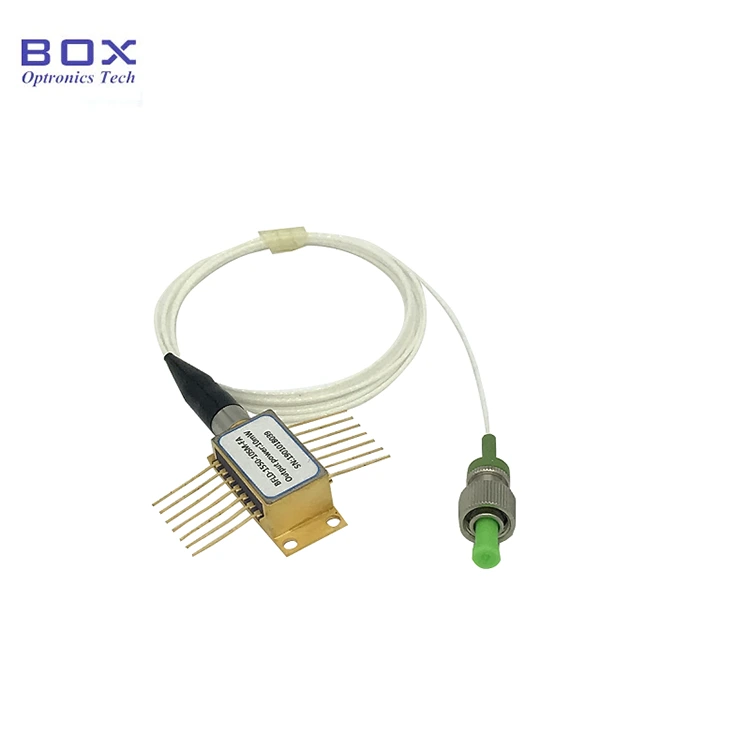

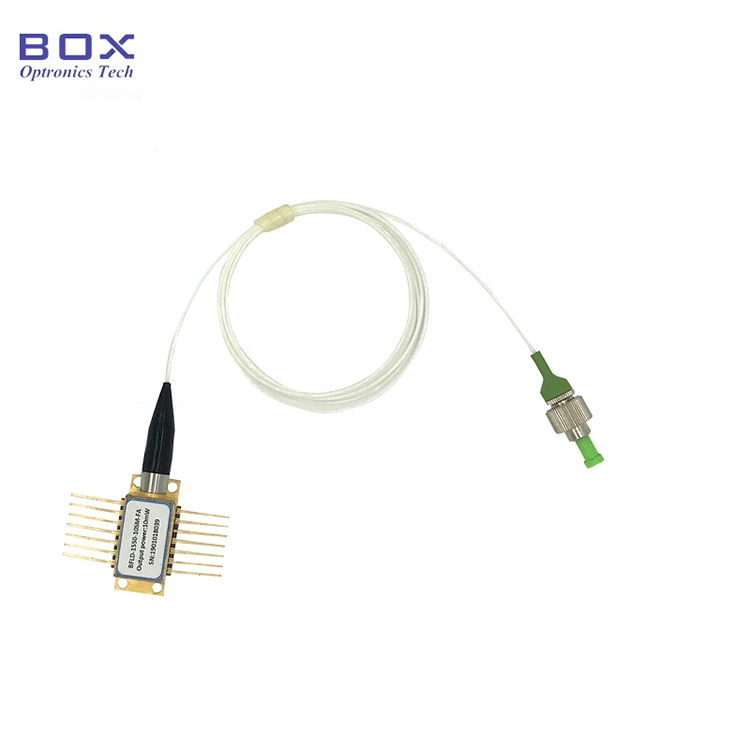

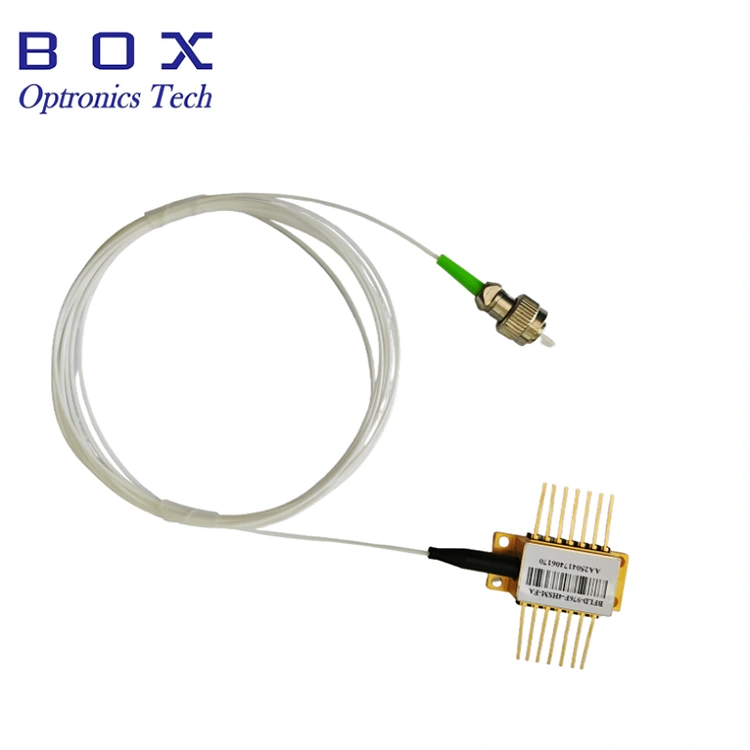

این یک دیود لیزری SLED 1060 نانومتری 5 میلیواتی با بستهبندی پروانهای 14 پین است. دارای توان خروجی تا 5 میلیوات، پهنای باند بیش از 15 نانومتر 3 دسیبل، و ادغام TEC و ترمیستور برای یک طیف پایدار و صاف. مناسب برای توموگرافی انسجام نوری (OCT). اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج مرکز |
λc |
TL = 15 تا 35 ℃ CW |
1050 |
1060 |
1070 |
نانومتر |
|
توان خروجی نوری |
PO |
TL=25℃ |
- |
5 |
- |
میلی وات |
|
جریان آستانه |
ITH |
TL=25℃ |
- |
50 |
70 |
mA |
|
ولتاژ کاری |
VOP |
IOP=200mA(CW) |
- |
- |
1.7 |
V |
|
جریان عملیاتی |
آیوپ |
- |
- |
200 |
250 |
mA |
|
-3dB عرض طیفی |
Δλ |
- |
15 |
20 |
- |
نانومتر |
|
ضریب ریپل |
m |
- |
- |
- |
0.2 |
دسی بل |
|
MPD ولتاژ معکوس |
VMPD |
- |
- |
- |
5 |
V |
|
پاسخگویی MPD |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
مقدار بتا ترمیستور |
β |
- |
3500 |
3930 |
4100 |
K |
|
جریان ترمیستور |
ITHER |
- |
- |
- |
0.2 |
mA |
|
دمای متغیر نرخ تغییر تست |
ΔPT/POP |
TC: -20 ~ 60 ℃ |
- |
15% |
- |
- |
|
دمای اتاق نرخ تغییر توان |
ΔPt/POP |
TLD=25℃، t=30min |
- |
5% |
- |
- |
● SM Hi1060 یا PM980 pigtail.
● توان خروجی تا 5 میلی وات.
● بسته 14 پین BTF با TEC و مانیتور PD.
● ژیروسکوپ فیبر نوری.
● سیستم سنجش فیبر نوری.
● سیستم تجهیزات نوری.

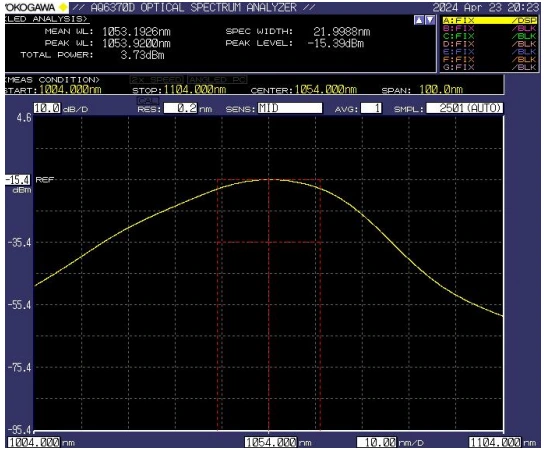

● طیف معمولی: -3dB پهنای باند حداقل 15 نانومتر / نوع 20 نانومتر

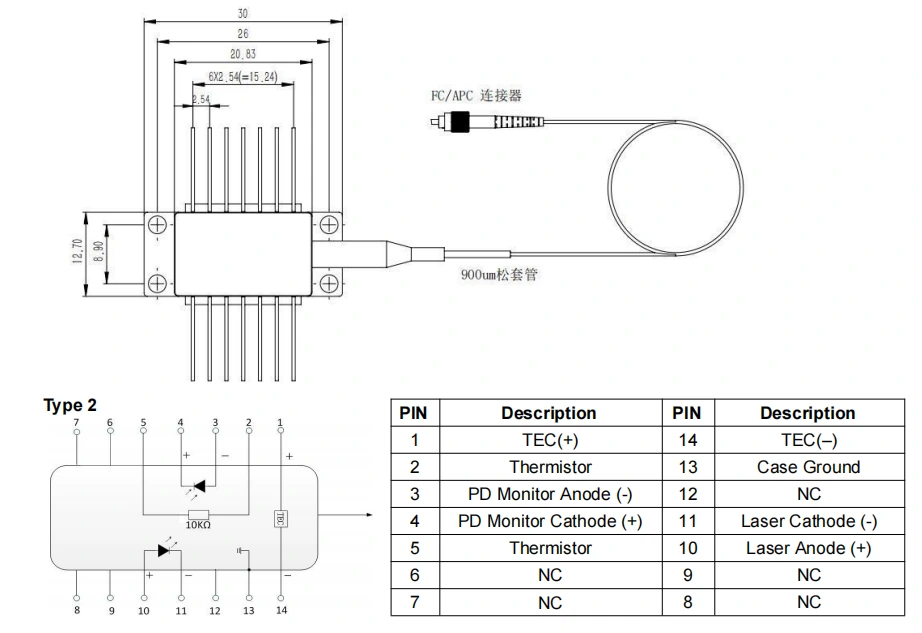

● طراحی بسته و تعریف PIN-OUT (واحد: میلیمتر) - 1060 نانومتر دیود لیزر SLED 5 میلیواتی

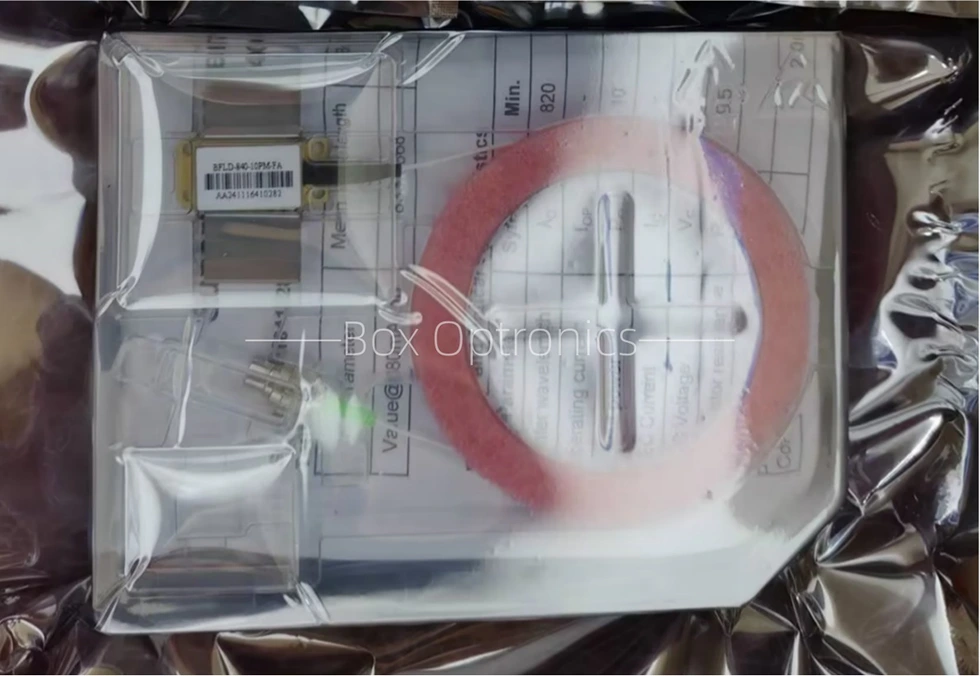

● نمونه بسته بندی
|
|
لوازم جانبی |
مقدار |
|
1 |
دیود لیزر SLED 1060nm 5mW |
1 |
|
2 |
گزارش تست محصول |
1 |
*دستگاه مستقل؛ بدون درایور داخلی (درایور خارجی اختیاری است).
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFSLD |
-XXX |
-XX |
XX |
-XX |
X |
|
SLDDiode |
1060:1060 نانومتر |
5:5 میلی وات 15:15 میلی وات |
اس ام: Hi1060 PM: PM980
|
FA: FC/APC SA: SC/APC دیگر |
NULL: 14 پین نوع 2 سفارشی (10PIN) |
به عنوان مثال: BFSLD-1060-5SM-FA
(اطلاعات سفارش: دیود لیزر SLED 5 میلیواتی 1060 نانومتری، بسته پروانهای، با فیبر SM Hi1060، کانکتور FC/APC).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، رعایت دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در هنگام بسته بندی، حمل و نقل و استفاده ضروری است. علاوه بر این، برای جلوگیری از نوسانات منبع تغذیه باید اقدامات احتیاطی انجام شود، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به دستگاه شود (به عنوان مثال، اطمینان از اتصال به زمین مناسب تجهیزات و بستن بند مچی ضد الکتریسیته ساکن).
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آستین واقع در پشت محفظه دستگاه فشار وارد نکنید یا آن را نکشید. برای دستگاه های مجهز به کانکتور، اطمینان حاصل کنید که دستگاه و کانکتور فیبر به طور همزمان در حین نصب یا برداشتن بلند شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید از 260 درجه سانتیگراد بیشتر شود و زمان لحیم کاری نباید از 10 ثانیه بیشتر شود. باید به موارد زیر توجه ویژه ای داشت: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی زمین شود.
● در طول فرآیند روشن کردن، هرگز جریان بالایی را مستقیماً اعمال نکنید، زیرا این کار باعث آسیب رساندن به تراشه می شود. در عوض، دستگاه را در یک سطح جریان نزدیک به آستانه تراشه روشن کنید و سپس به تدریج جریان را با افزایش های کوچک افزایش دهید تا به سطح مورد نظر برسید.
● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید و سپس برای جلوگیری از گرم شدن و اضافه بار تراشه، مراحل روشن شدن تدریجی را ادامه دهید.
● دوره گارانتی:
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر در مدت گارانتی امتناع کند:
(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
