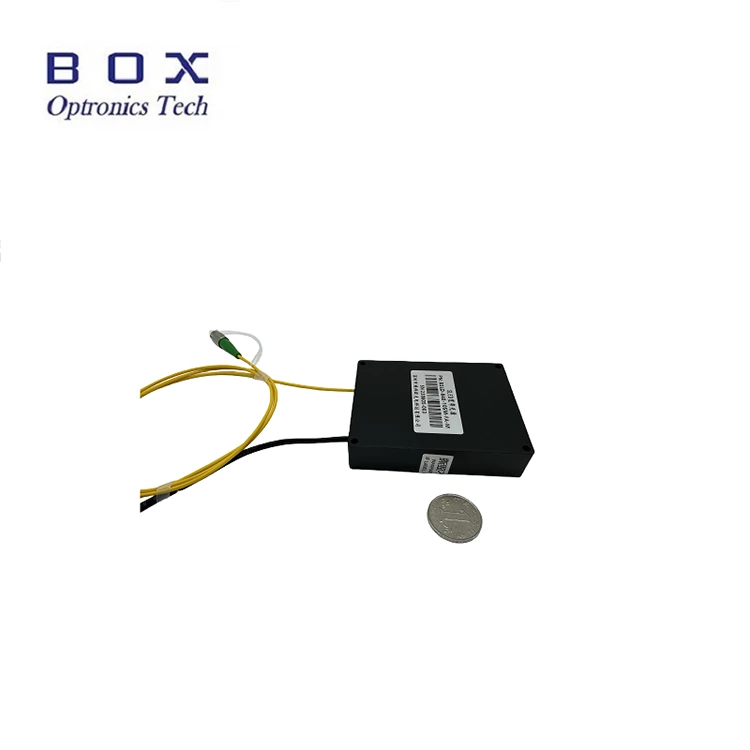

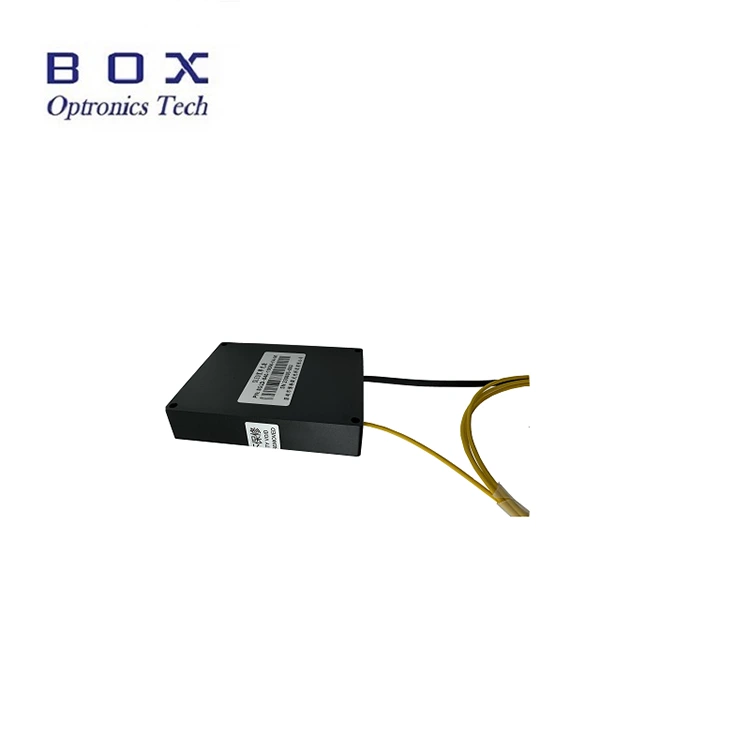

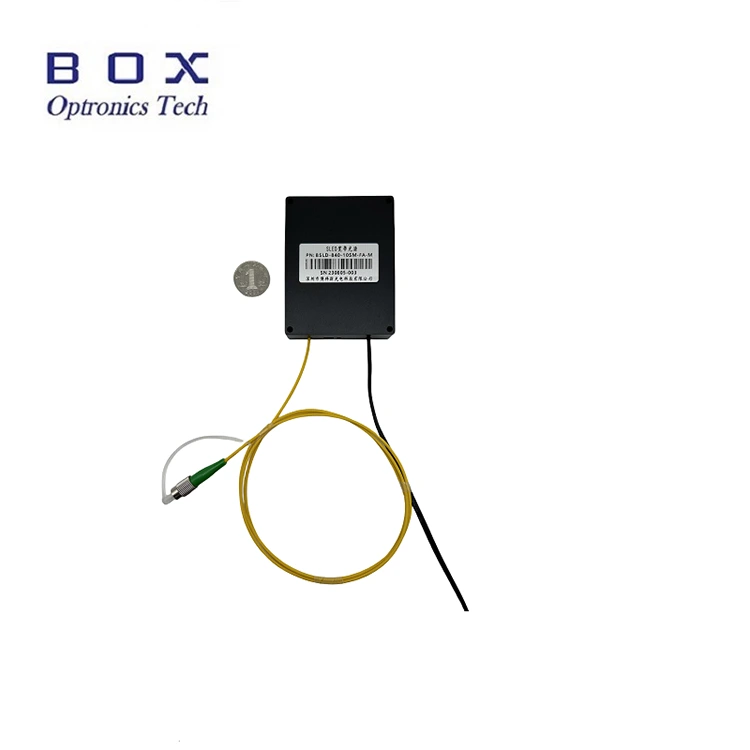

این یک منبع نور پهن باند SLED 840 نانومتری 20 میلیواتی است که از فناوری دیود سوپرلومینسانس استفاده میکند، با توان خروجی بیش از 20 میلیوات، پهنای باند -3 دسیبل بیش از 45 نانومتر، طیف مسطح، ریپل کم و پایداری طولانیمدت عالی. از پیکربندی های میز و ماژولار با رابط ارتباطی و نرم افزار نظارت برای یکپارچه سازی صنعتی و پزشکی پشتیبانی می کند. مناسب برای OCT صنعتی، سنجش فیبر و تصویربرداری پزشکی. لطفا با ولتاژ نامی، کنترل دما و رطوبت استفاده کنید، از اتلاف گرما خوب اطمینان حاصل کنید، از اضافه بار خروجی و آلودگی جلوگیری کنید.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|
طول موج عملیاتی |
نانومتر |
840 |
± 20 |
|
توان خروجی |
میلی وات |
حداقل 20 |
840 نانومتر |
|
- پهنای باند 3dB |
نانومتر |
Min.45 / Typ.48 |
|
|
ثبات کوتاه مدت |
دسی بل |
≤±0.02/15 دقیقه |
|
|
ثبات دراز مدت |
دسی بل |
≤±0.05/8 ساعت |
|
|
ایزولاتور نوری |
دسی بل |
بدون |
ماژول |
|
فیبر دم خوک |
- |
CS780 |
FC/APC |
|
رابط ارتباطی |
- |
صفحه نمایش لمسی/DB9 زن (RS485) |
نیمکت |
|
- |
DB9 Female (RS485) |
ماژول |
|
|
منبع تغذیه |
- |
AC 110 ~ 240 ولت، <30 وات |
نیمکت |
|
- |
5VDC یا 12VDC، <15W |
ماژول |
|
|
ابعاد |
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
میلی متر |
70 (W)×90 (D)×18 (H) |
ماژول |
|
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
رطوبت عملیاتی |
% |
0 تا 70 درصد |
|
● امواج طیفی کم.
● 20mW قدرت خروجی بالا.
● پیکربندیهای دوگانه ماژول/رومیزی با نظارت بر ارتباطات برای ادغام آسان.
● از سفارشی سازی فیبر SM/PM برای تناسب با سیستم های نوری مختلف پشتیبانی می کند.
● OCT صنعتی.
● OCT چشم;
● سیستم های کالیبراسیون دستگاه فیبر و تست اجزای غیرفعال.

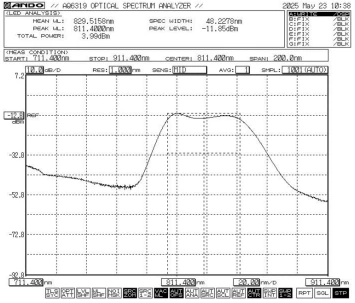

● طیف معمولی: -3dB پهنای باند حداقل.45 / نوع.48

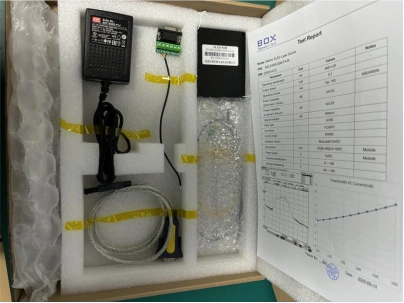

● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع نور SLED (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS485 DB9 |
1 |
|
3 |
کابل پورت سبز |
1 |
|
4 |
آداپتور برق (اختیاری) |
1 |
|
5 |
گزارش تست محصول |
1 |
مرحله 1.باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی از جمله ماژول منبع نور SLED، کابل داده USB، کابل پورت سبز، آداپتور برق، گزارش تست و غیره کامل هستند یا خیر.
مرحله 2.منبع تغذیه: متصل به منبع تغذیه سوئیچینگ DC یا منبع تغذیه تنظیم شده که نیازهای منبع تغذیه آنها را برآورده می کند. فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V) استفاده کنید. آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)
مرحله 3.اتصال فیبر خروجی: درپوش گرد و غبار را در کانکتور فیبر یا فلنج باز کنید، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج متصل کنید تا پس از اطمینان از عدم وجود آلودگی و آسیب، آزمایش شود.
Setp4.اتصال به رایانه میزبان: از کابل پورت سبز و کابل داده USB-RS485 DB9 برای اتصال منبع نور باند پهن 840 نانومتری 20 میلیواتی SLED و رایانه استفاده کنید. کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی نصب کند تا کابل داده پورت سریال USB-RS485 را شناسایی کند، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند به درستی متصل شوند و ارتباط برقرار کنند. لطفا درایور را از Box Optronics بخواهید.
مرحله 5.نرم افزار کنترل: Box Optronics دستور سریال یا نرم افزار رایانه شخصی را برای کنترل جریان LD و دمای LD منبع نور 840 نانومتری 20 میلی وات SLED Broadband ارائه می دهد. پورت صحیح را انتخاب کنید، جریان و دما را تنظیم کنید، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، جریان درایو را به آرامی در عملیات اولیه افزایش دهید. بلافاصله جریان کامل را اعمال نکنید.)
مرحله 6.پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.
|
منبع SLD |
طول موج |
توان خروجی |
- پهنای باند 3dB |
نوع فیبر |
رابط |
بعد |
ولتاژ |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
-X |
(X) |
|
منبع لیزر SLD |
840: 840 نانومتر |
20: 20 میلی وات |
5: 50 نانومتر |
SM: CS780 |
FA: FC/APC |
م: ماژول ب: نیمکت |
پیش فرض: 5VDC H: 12VDC |

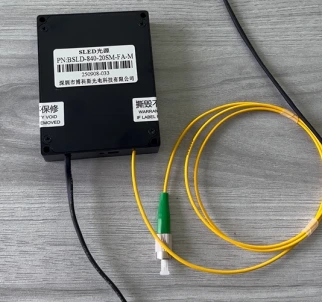

به عنوان مثال: BSLD-840-205SM-FA-M
(اطلاعات سفارش: منبع نور پهن باند SLED 840 نانومتری 20 میلیواتی، پهنای باند -3 دسی بل در حدود 50 نانومتر، با فیبر SM CS 780، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● برای جلوگیری از تجمع گرد و غبار و آسیب به صفحه انتهایی، از وصل/کشیدن مکرر کانکتورهای فیبر خودداری کنید.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و قبل از اتصال با یک آشکارساز فیبری انتهایی بررسی کنید. همیشه فیبرها را بدون برق وصل یا جدا کنید تا از سوختن قسمت انتهایی جلوگیری شود. کانکتورهای استفاده نشده را با درپوش های گرد و غبار بپوشانید.
● تجهیزات را در محیطی خشک و بدون رطوبت نگهداری کنید.
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر در مدت گارانتی امتناع کند:
(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
