منبع نور باند پهن 1030 نانومتری ASE

Box Optronics یک تولید کننده و تامین کننده حرفه ای منبع نور پهن باند 1030 نانومتری ASE با ارتباطات RS232 در چین است. ما با سالها تخصص در دستگاه های الکترونیک نوری، راه حل های منبع نور یک مرحله ای و توسعه عملکرد سفارشی را از طریق طراحی یکپارچه درایور و کنترل طیف پایدار، پشتیبانی از یکپارچه سازی سیستم کارآمد در کاربردهای سنجش فیبر، تصویربرداری پزشکی و آزمایش دستگاه فیبر نوری به مشتریان جهانی ارائه می دهیم.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی منبع نور باند پهن 1030 نانومتری ASE

2. فنی مشخصات

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. راهنمای عملیات ایمن

7. اطلاعات سفارش

8. دیتاشیت

9. شرایط مظنه و پرداخت

10. زمان سرب

11. یادداشت های عملیات و تعمیر و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

این منبع نور باند پهن 1030 نانومتری ASE بر اساس است لیزرهای پمپ نیمه هادی و فیبر دوپ شده با ایتربیوم، با طیفی 1030 نانومتر پوشش، قدرت خروجی 10/20/30/50/100/500/1000mW و قطبش نسبت خاموشی تا 0.2 دسی بل. مجموعه کامل لوازم جانبی شامل؛ کاربر کتابچه راهنمای ارائه شده برای فیبر نوری مناسب است تست دستگاه، تولید گریت FBG، تصویربرداری پزشکی و غیره

محصول مشخصات

مورد	واحد	ارزش ها							یادداشت ها
طول موج مرکز	نانومتر	2±1030
محدوده طیفی	نانومتر	1018 تا 1044							@10dB
توان خروجی	میلی وات	10	20	30	50	100	500	1000
محدوده تنظیم قدرت	-	10% ~ 100%							اختیاری
جداسازی خروجی	دسی بل	≥35
بی ثباتی قدرت	دسی بل	≤±0.02 (15 دقیقه)؛ ≤±0.05 (8 ساعت)							≤±0.5%؛ ≤±1.2٪
حالت قطبی شدن	-	قطبش طبیعی				قطبش خطی
PER	دسی بل	≤0.2				≥23 (10-10 میلی وات)
فیبر دم خوک	-	سلام 1060				PM980			FC/APC
رابط ارتباطی	-	صفحه نمایش لمسی / DB9 زن (RS232)							نیمکت
		DB9 Female (RS232)							ماژول
منبع تغذیه	-	AC 110 ~ 240 ولت، <30 وات							نیمکت
		DC 5V، <24W							ماژول
ابعاد	میلی متر	255 (W)×285 (D)×115 (H) (10، 20، 30، 50، 100 میلی وات)							نیمکت
		255 (W)×322 (D)×115 (H) (5001000mW)							نیمکت
		150 (W)×125 (D)×20 (H) (10، 20، 30، 50، 100 میلی وات)							ماژول
		139 (W)×206 (D)×27 (H) (500، 1000 مگاوات)							ماژول
دمای عملیاتی	℃	-5 ~ +55
رطوبت عملیاتی	℃	0 تا 70 درصد

ویژگی های محصول

● طیفی صاف بودن؛

● توان خروجی اختیاری و قابل تنظیم است.

● طول موج بلند مدت و قدرت پایدار؛

● DB9 ارتباطات زن (RS232) برای ادغام آسان.

برنامه های کاربردی محصول

● فیبر حس کردن

● پزشکی تصویربرداری؛

● فیبر تست دستگاه نوری

محصول جزئیات

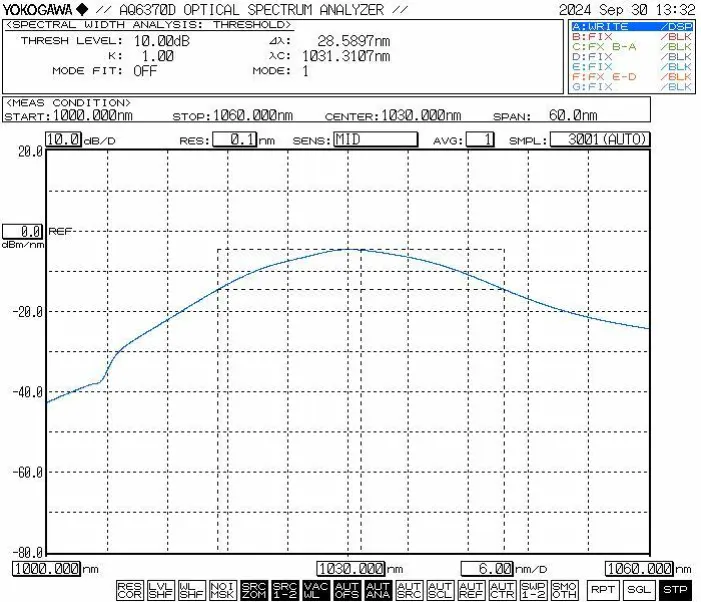

● طیف معمولی

1030nm ASE Broadband Light Source

● لوازم جانبی استاندارد

	لوازم جانبی	مقدار
1	منبع نور ASE (میزبان ماژول)	1
2	کابل داده USB-RS232 DB9	1
3	آداپتور برق (اختیاری)	1
4	گزارش تست محصول	1
5	دفترچه راهنمای عملیات	1

1030nm ASE Broadband Light Source

1. مراحل عملیات - منبع نور پهن باند ASE 1030 نانومتری

مرحله 1. باز کردن بسته بندی و مونتاژ: لطفا بررسی کنید که آیا لوازم جانبی کامل هستند یا خیر

قبل از مونتاژ

مرحله 2. اتصال جامپرهای فیبر: باز کنید درپوش گرد و غبار در کانکتور یا فلنج فیبر، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تأیید عدم وجود آلودگی یا آسیب.

مرحله 3. اتصال آداپتور برق و کابل سریال: ماژول منبع نور و آداپتور برق را وصل کنید. اتصال ماژول منبع نور و کامپیوتر با کابل سیگنال USB-RS232. (توجه: کامپیوتر ابتدا باید درایور پورت سریال را نصب کند. راننده می تواند باشد در CD-ROM یافت شده یا از شرکت Box Optronics تهیه شده است.)

Setp4.Use: منبع نور را باز کنید سوئیچ فعال سازی؛ چراغ نشانگر خروجی منبع نور روشن است و وجود دارد خروجی برق نوری در این زمان، مقدار جریان کار و توان نوری پارامترهایی هستند که توسط کامپیوتر میزبان در آخرین خاموش شدن تنظیم شده اند. آنها می توانند باشند اصلاح شده و در نرم افزار کامپیوتر میزبان (فقط برای نسخه مدل) ذخیره شده است با قدرت قابل تنظیم).

مرحله 5. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال را قطع کنید اتصال فیبر

1030nm ASE Broadband Light Source

سفارش دادن اطلاعات

نام

طول موج

توان خروجی

نوع فیبر

قدرت قابل تنظیم

بعد

ASE

-XXXX

-XX

-تی

-X

منبع نور ASE

1030:1030 نانومتر

10:10 میلی وات

20:20 میلی وات

30:30 میلی وات

50:50 میلی وات

1H: 100mW

5H: 500mW

1T: 1000mW

اس ام: سلام 1060

PM:PM980

T: قابل تنظیم

M20 : ماژول

M27: ماژول

ب: نیمکت

به عنوان مثال: ASE-1030-5HSM-B

(اطلاعات سفارش: منبع نور پهنای باند ASE 1030 نانومتری، خروجی 500 میلی وات قدرت، با فیبر SM Hi1060، پکیج رومیزی).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

برگه داده

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

(3) دیگر

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات و تعمیر و نگهداری

● قبل از اتصال کانکتورهای فیبر نوری، تمیز کردن تخصصی برای تمیز کردن کامل سطوح انتهایی کانکتورها باید از ابزار استفاده کرد. علاوه بر این، باید از یک بازرس انتهای فیبر برای دقت استفاده شود سطوح را بررسی کنید تا مطمئن شوید که کاملاً عاری از گرد و غبار هستند و آلاینده ها قبل از اتصال آنها از طریق فلنج فیبر. در حین تمیز کردن، بازرسی و اتصال فیبر نوری فیبرهای انتهایی، اطمینان از آن ضروری است اینکه منبع نور در حالت غیرفعال است. تحت هیچ شرایطی نباید این عملیات زمانی انجام می شود که نور در حال انتقال است. یک بار استفاده است کامل شده و کانکتور از فیبر نوری دیگر جدا شده است اتصال دهنده ها، کانکتور فیبر باید دارای یک کلاه محافظ گرد و غبار باشد.

● مدل های منبع نور باند پهن ASE با توان خروجی 200 مگاوات یا بالاتر ممکن است دارای یک پیگتیل خروجی باشد که با اتصال FC/APC خاتمه می یابد. با این حال، این کانکتور فقط برای برق خروجی توسط کاربر در نظر گرفته شده است مانیتورینگ (با اتصال به برق سنج نوری) یا برای رابط با یک کولیماتور فیبر انتهایی FC برای هدایت خروجی لیزر به فضای آزاد. آن را اکیداً توصیه می شود از آداپتور فلنج برای جفت کردن مستقیم آن استفاده نکنید اتصال دهنده با پیگتیل های دیگر الیاف یا دستگاه های متعلق به کاربر؛ انجام این کار خطر قابل توجهی برای آسیب رساندن به کانکتور فیبر و هم دارد خود واحد تقویت کننده اگر نیاز به اتصال متقابل با الیاف دیگر باشد، چنین است توصیه می شود از اتصال فیوژن استفاده شود. علاوه بر این، اطمینان حاصل کنید که انواع فیبرهای متصل شده با یکدیگر سازگار هستند.

● اکیداً از قرار دادن یا برداشتن مکرر آن توصیه نمی شود اتصالات فیبر نوری در درگاه خروجی، به منظور جلوگیری از گرد و غبار آلودگی - که می تواند منجر به افزایش از دست دادن درج شود - یا سوزش صفحه انتهایی کانکتور فیبر

● هنگام راه اندازی، ابتدا مطمئن شوید که هم کلید برق و هم کلید سوئیچ کلید خاموش است، سپس منبع تغذیه را وصل کنید. هنگام خاموش شدن، ابتدا سوئیچ کلید را خاموش کنید و فقط پس از آن منبع تغذیه را قطع کنید چراغ نشانگر خروجی خاموش شده است. هرگز مستقیما برق را قطع نکنید در حالی که منبع نور در حال کار است، تامین شود.

● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. آن را باید در جای خشک نگهداری شود.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
