میکرو ماژول منبع نور باند C ASE Broadband

Box Optronics یک تامین کننده پیشرو در میکرو ماژول های منبع نور باند پهن ASE باند C است. با اندازه بسیار کوچک برای کاربردهای فضای محدود، طیف باند وسیع و توان خروجی با ثبات بالا. ما به مشتریان جهانی منابع نوری سفارشی RS232 یا TTL حالت کنترل ASE ارائه می دهیم که از برنامه های کاربردی در تصویربرداری پزشکی و سناریوهای سنجش فیبر پشتیبانی می کند.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی میکرو ماژول منبع نور باند C ASE Broadband

2. فنی مشخصات

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. مراحل عملیات

7. اطلاعات سفارش

8. دیتاشیت

9. شرایط مظنه و پرداخت

10. زمان سرب

11. یادداشت های عملیات و تعمیر و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

میکرو ماژول منبع نور باند C ASE Broadband است طراحی شده برای کاربردهایی که به اندازه فشرده، طیف پهنای باند و بالا نیاز دارند ثبات خروجی با داشتن ردپای فوق العاده کوچک، برای آن ایده آل است سیستم های فضای محدود در حالی که عملکرد نوری عالی را حفظ می کنند. این ماژول از کنترل RS232 یا TTL با توان خروجی ثابت 10/20/50mW پشتیبانی می کند. لطفا با کنترل دما و رطوبت استفاده کنید، از اتلاف خوب گرما اطمینان حاصل کنید و از آن اجتناب کنید اضافه بار خروجی

محصول مشخصات

مورد	واحد	ارزش ها			یادداشت ها
محدوده طیفی	نانومتر	1528-1568
توان خروجی	میلی وات	10	20	50	غیر قابل تنظیم
چگالی طیفی توان	dBm/nm	-6	-3	1
صافی طیفی	دسی بل	≤2
جداسازی خروجی	دسی بل	≥35
بی ثباتی قدرت	دسی بل	≤±0.02 (15 دقیقه)؛ ≤±0.05 (8 ساعت)			≤±0.5%؛ ≤±1.2٪
PER	دسی بل	≤0.2
فیبر دم خوک	-	SMF-28			FC/APC
حالت کنترل	-	RS232 یا TTL
رابط ارتباطی	-	PIN1~4: +5V/GND/TX/RX			ZH2.54-4PIN
منبع تغذیه	-	5VDC، <10W
ابعاد	میلی متر	50(W)×50(D)×15(H)
دمای عملیاتی	℃	-5 ~ +55
رطوبت عملیاتی	℃	0 تا 70 درصد

ویژگی های محصول

● فوق العاده اندازه کوچک 50 * 50 * 15 میلی متر؛

● قدرت خروجی 10/20/50mW با ثبات بالا.

● صافی طیفی ≤2dB.

● از کنترل RS232 / TTL برای ادغام آسان پشتیبانی می کند.

1. برنامه های کاربردی محصول-باند C ASE میکرو ماژول منبع نور پهن باند

● تست قطعات نوری؛

● تحقیق و توسعه ارتباطات نوری؛

● حسگر فیبر نوری

محصول جزئیات

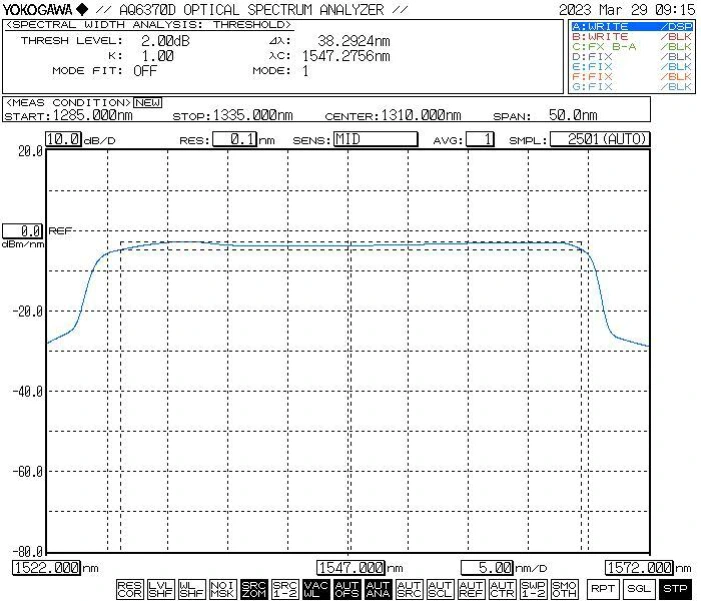

● طیف معمولی

C-band ASE Broadband Light Source Micro-Module

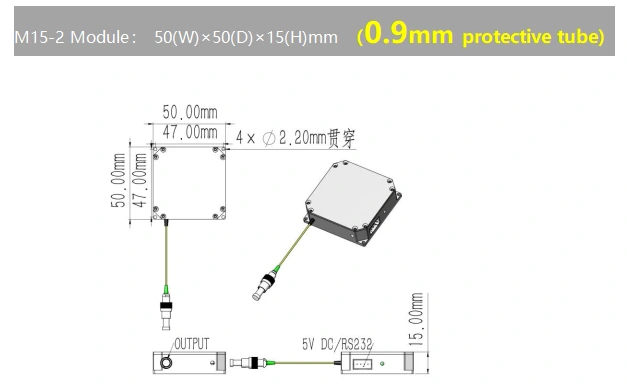

● ابعاد (mm): میکرو ماژول

C-band ASE Broadband Light Source Micro-Module

عملیات مراحل

Step1.Unpacking

قبل از مونتاژ، بررسی کنید که آیا تمام لوازم جانبی کامل هستند یا خیر.

مرحله 2. وصله پاور و فیبر را وصل کنید بند ناف

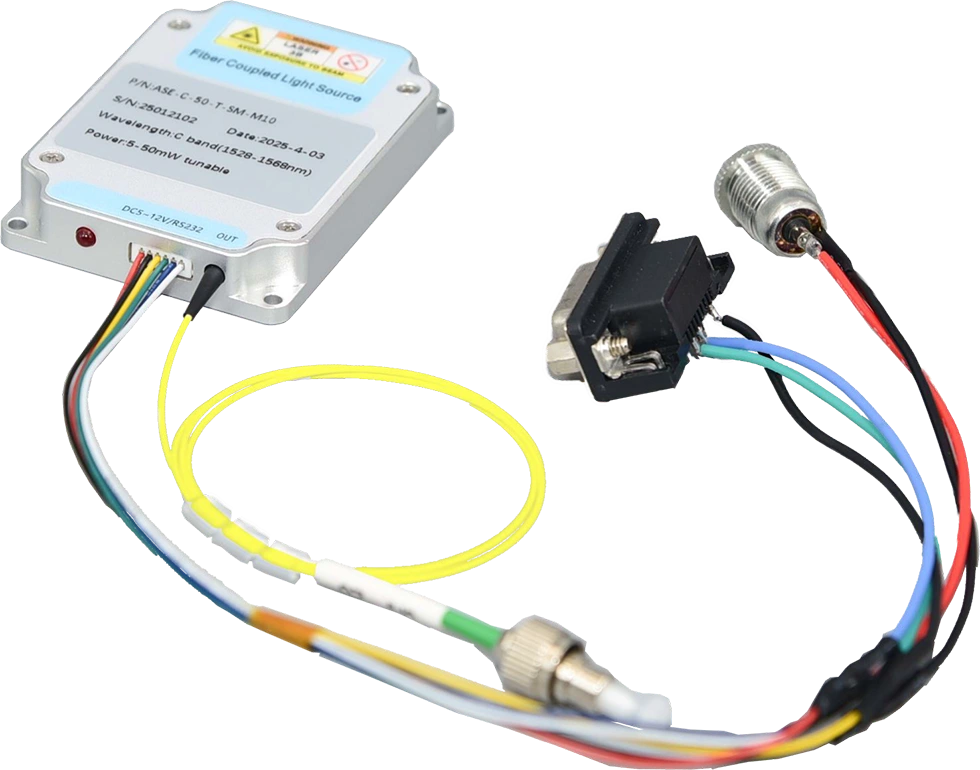

منبع تغذیه را روشن کنید؛ پورت خروجی منبع نور را با استفاده از یک سیم پچ فیبر

C-band ASE Broadband Light Source Micro-Module

مرحله 3. منبع نور را فعال کنید

منبع تغذیه منبع نور را روشن کنید. توجه: در این مرحله، جریان و توان عملیاتی با پارامترهای تنظیم شده توسط میزبان مطابقت دارد کامپیوتر در آخرین خاموش شدن؛ در صورت نیاز به تنظیم، اینها تنظیمات را می توان از طریق نرم افزار تغییر داد. هشدار: اکیدا ممنوع است برای اتصال یا جدا کردن کانکتورهای فیبر نوری در حالی که منبع نور است فعال

Setp4.Shut Down

پس از استفاده، سیم برق را جدا کنید.

سفارش دادن اطلاعات

نام

طول موج

توان خروجی

نوع فیبر

بعد

ASE

-C

-XX

-MC

منبع نور ASE

ج: باند سی

10:10 مگاوات

20:20 مگاوات

50:50 میلی وات

SM:SMF-28

MC: ماژول

به عنوان مثال: ASE-C-20-SM-MC

(اطلاعات سفارش: میکرو ماژول منبع نور باند پهن باند C ASE، 20 میلی وات توان خروجی، با فیبر SM، بسته میکرو ماژول).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

برگه داده

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

(3) دیگر

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات و تعمیر و نگهداری

● برای جلوگیری از وصل یا جدا کردن مکرر کانکتورهای فیبر خودداری کنید تجمع گرد و غبار و آسیب به انتهای صورت

● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای استفاده نشده را با درپوش های گرد و غبار بپوشانید.

● تجهیزات را در محیطی خشک و بدون رطوبت نگهداری کنید.

2. تضمین کیفیت و خدمات پس از فروش - باند C ASE Broadband Light منبع میکرو ماژول

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
