1. معرفی منبع نور 1064 نانومتری ASE Broadband
2. فنی مشخصات
3. ویژگی های محصول
4. برنامه های کاربردی معمولی

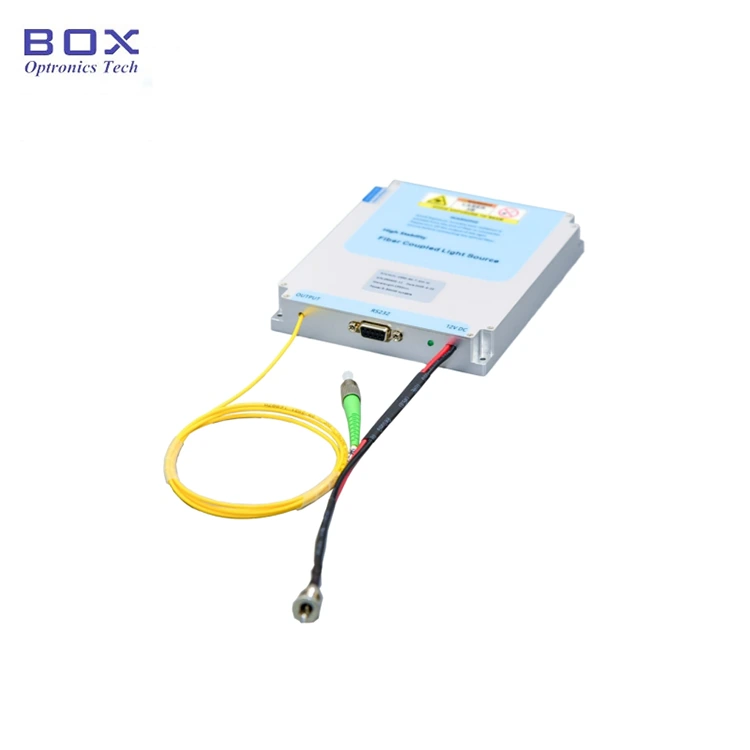

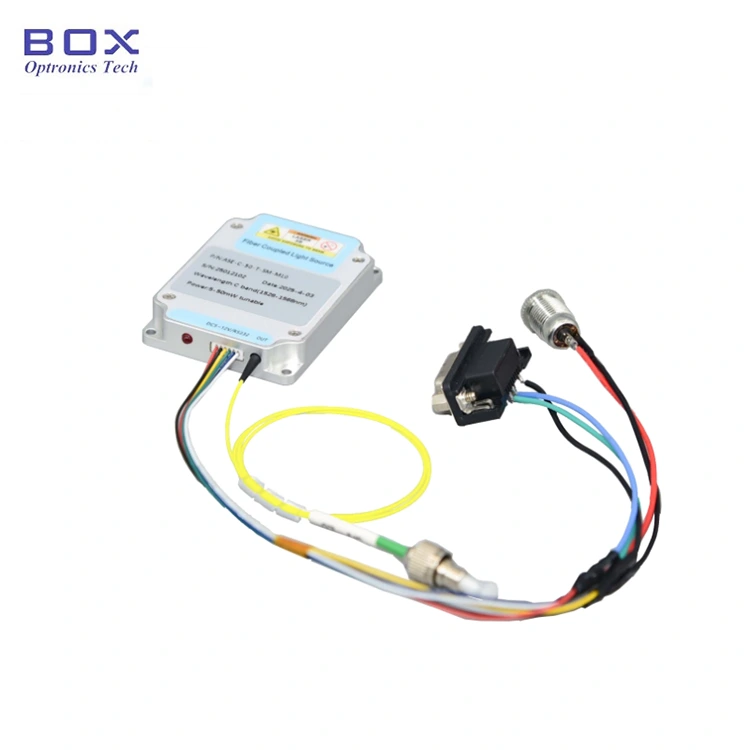

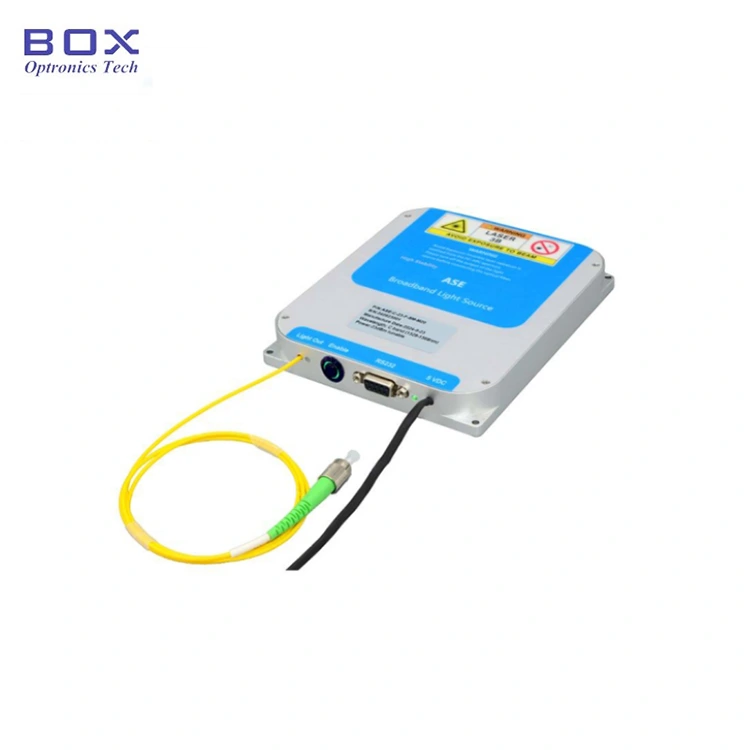

5. جزئیات محصول
6. مراحل عملیات
7. اطلاعات سفارش
8. دیتاشیت و برگه آزمایش
9. شرایط مظنه و پرداخت
10. زمان سرب
11. یادداشت های عملیات و تعمیر و نگهداری
12. تضمین کیفیت و خدمات پس از فروش
این منبع نور 1064 نانومتری باند پهن ASE بر اساس است لیزرهای پمپ نیمه هادی و فیبر دوپ شده با ایتربیوم، با طیفی 1040 تا 1080 نانومتر پوشش و توان خروجی 10/20/30/50/100/500/1000mW. مجموعه کامل از لوازم جانبی شامل؛ راهنمای کاربر ارائه شده است. این برای تست دستگاه فیبر نوری، تولید گریت FBG، پزشکی مناسب است تصویربرداری و غیره. لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. آن را باید در جای خشک نگهداری شود.
|
مورد |
واحد |
ارزش ها |
یادداشت ها |
||||||
|
طول موج مرکز |
نانومتر |
2±1064 |
|
||||||
|
محدوده طیفی |
نانومتر |
1040 تا 1080 |
@10dB |
||||||
|
توان خروجی |
میلی وات |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
محدوده تنظیم قدرت |
- |
10% ~ 100% |
اختیاری |
||||||
|
جداسازی خروجی |
دسی بل |
≥35 |
|
||||||
|
بی ثباتی قدرت |
دسی بل |
≤±0.02 (15 دقیقه)؛ |
≤±0.5%؛ |
||||||
|
حالت قطبی شدن |
- |
قطبش طبیعی |
قطبش خطی |
|
|||||
|
PER |
دسی بل |
≤0.2 |
≥23 (10-100mW) |
|
|||||
|
فیبر دم خوک |
- |
سلام 1060 |
PM980 |
FC/APC |
|||||
|
رابط ارتباطی |
- |
صفحه نمایش لمسی / DB9 زن (RS232) |
نیمکت |
||||||
|
DB9 Female (RS232) |
ماژول |
||||||||
|
منبع تغذیه |
- |
AC 110~240V، <30W; |
نیمکت |
||||||
|
DC 5V، <24W |
ماژول |
||||||||
|
255 (W)×285 (D)×115 (H) (10، 20، 30، 50، 100 میلی وات) |
نیمکت |
||||||||
|
ابعاد
|
میلی متر |
255 (W)×322 (D)×115 (H) (500، 1000 مگاوات) |
نیمکت |
||||||
|
150 (W)×125 (D)×20 (H) (10، 20، 30، 50، 100 میلی وات) |
ماژول |
||||||||
|
139 (W)×206 (D)×27 (H) (500، 1000 مگاوات) |
ماژول |
||||||||
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
||||||
|
رطوبت عملیاتی |
℃ |
0 تا 70 درصد |
|
||||||
● طیفی صاف بودن؛
● خروجی قدرت اختیاری و قابل تنظیم است.
● پایداری بالا توان خروجی؛
● ماژول / میز گزینه های دوگانه با نظارت بر ارتباطات برای ادغام آسان.
● سنجش فیبر؛
● تصویربرداری پزشکی؛
● دستگاه فیبر نوری تست کردن

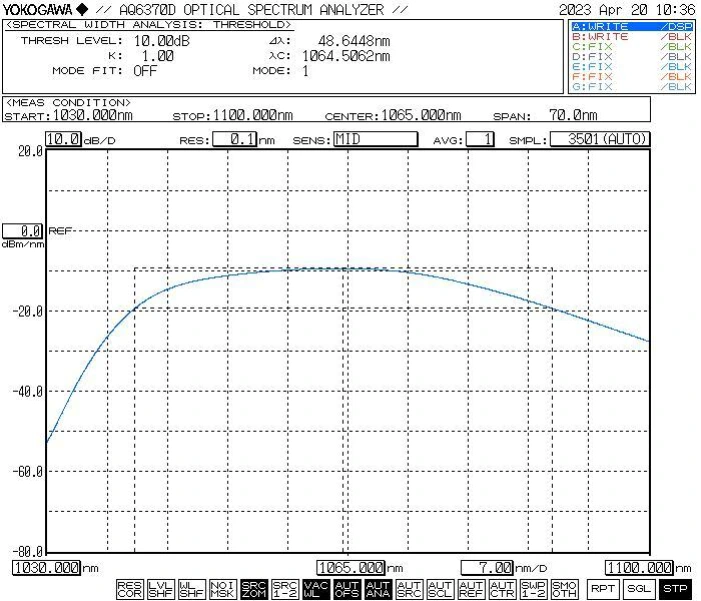

● طیف معمولی
● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع نور ASE (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS232 DB9 |
1 |
|
3 |
آداپتور برق (اختیاری) |
1 |
|
4 |
گزارش تست محصول |
1 |
|
5 |
دفترچه راهنمای عملیات |
1 |
مرحله 1. باز کردن بسته بندی و مونتاژ: لطفا بررسی کنید که آیا لوازم جانبی کامل هستند یا خیر
قبل از مونتاژ
مرحله 2. اتصال جامپرهای فیبر: باز کنید درپوش گرد و غبار در کانکتور یا فلنج فیبر، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تأیید عدم وجود آلودگی یا آسیب.
مرحله 3. اتصال آداپتور برق و کابل سریال: ماژول منبع نور و آداپتور برق را وصل کنید. اتصال ماژول منبع نور و کامپیوتر با کابل سیگنال USB-RS232. (توجه: کامپیوتر ابتدا باید درایور پورت سریال را نصب کند. راننده می تواند باشد در CD-ROM یافت شده یا از شرکت Box Optronics تهیه شده است.)

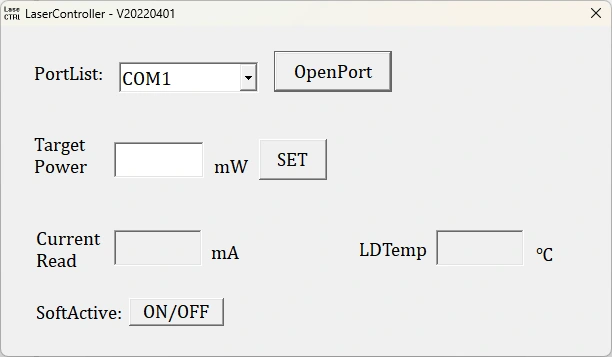

Setp4.Use: منبع نور را باز کنید سوئیچ فعال سازی؛ چراغ نشانگر خروجی منبع نور روشن است و وجود دارد خروجی برق نوری در این زمان، مقدار جریان کار و توان نوری پارامترهایی هستند که توسط کامپیوتر میزبان در آخرین خاموش شدن تنظیم شده اند. آنها می توانند باشند اصلاح شده و در نرم افزار کامپیوتر میزبان (فقط برای نسخه مدل) ذخیره شده است با قدرت قابل تنظیم).
مرحله 5. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال را قطع کنید اتصال فیبر
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
قدرت قابل تنظیم |
بعد |
|
ASE |
-XXXX |
-XX |
-XX |
-تی |
-X |
|
منبع نور ASE |
1064:1064 نانومتر |
10:10 میلی وات 20:20 میلی وات 30:30 میلی وات 50:50 میلی وات 1H: 100mW 5H: 500mW 1T: 1000mW |
اس ام: سلام 1060 PM:PM980 |
T: قابل تنظیم |
M20 : ماژول M27: ماژول ب: نیمکت |
به عنوان مثال: ASE-1064-10-SM-T-M20
(اطلاعات سفارش: منبع نور 1064 نانومتری ASE Broadband، خروجی 10mW قدرت، قابل تنظیم قدرت، با فیبر SM Hi1060، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● وصل و کشیدن مکرر فیبر نوری توصیه نمی شود کانکتور در انتهای خروجی این به جلوگیری از آلودگی با گرد و غباری که می تواند کمک کند تلفات درج را افزایش دهید یا باعث سوختن صفحه انتهایی کانکتور شوید.
● هنگام راه اندازی، ابتدا تأیید کنید که سوئیچ روشن و کلید کلید خاموش می شوند، سپس برق را وصل کنید. هنگام خاموش کردن، ابتدا آن را خاموش کنید کلید سوئیچ؛ پس از خاموش شدن چراغ نشانگر وضعیت، برق را قطع کنید. انجام دهید در حین کار منبع نور مستقیماً برق را قطع نکنید.
● برای مدل های منبع نور باند پهن ASE با توان خروجی کمتر بیش از 200 میلی وات، کانکتور فیبر خروجی را می توان به سایر حالت های تک حالت متصل کرد دستگاه های فیبر از طریق یک آداپتور قابل جابجایی (فلنج فیبر). با این حال، اگر چهره پایان کانکتور فیبر آلوده است، بسیار مستعد آسیب سوختگی است هنگامی که لیزر فعال می شود - حتی اگر قدرت لیزر بسیار کم باشد. بنابراین، قبل از اتصال کانکتور فیبر، باید از فیبر تخصصی استفاده کنید ابزار تمیز کردن برای تمیز کردن کامل صورت انتهایی. علاوه بر این، از فیبر استفاده کنید بازرس نهایی سطح را به دقت بررسی می کند و اطمینان حاصل می کند که کاملاً است قبل از برقراری اتصال از طریق فیبر، عاری از گرد و غبار و آلودگی باشد فلنج در طول تمیز کردن، بازرسی و اتصال کانکتور فیبر، باید مطمئن شوید که منبع نور در حالت غیرفعال است. تحت شماره در شرایطی که منبع نور است، این عملیات باید انجام شود ساطع نور پس از اتمام استفاده و قطع اتصال کانکتور از سایر اجزای فیبر، باید فورا اتصال فیبر را بپوشانید دارای درپوش محافظ گرد و غبار
● مدل های منبع نور باند پهن ASE با توان خروجی 200 مگاوات یا بالاتر ممکن است دارای یک پیگتیل خروجی باشد که با اتصال FC/APC خاتمه می یابد. با این حال، این کانکتور فقط برای برق خروجی توسط کاربر در نظر گرفته شده است مانیتورینگ (با اتصال به برق سنج نوری) یا برای رابط با یک کولیماتور فیبر انتهایی FC برای هدایت خروجی لیزر به فضای آزاد. آن را اکیداً توصیه می شود از آداپتور فلنج برای جفت کردن مستقیم آن استفاده نکنید اتصال دهنده با پیگتیل های دیگر الیاف یا دستگاه های متعلق به کاربر؛ انجام این کار خطر قابل توجهی برای آسیب رساندن به کانکتور فیبر و هم دارد خود واحد تقویت کننده اگر نیاز به اتصال متقابل با الیاف دیگر باشد، چنین است توصیه می شود از اتصال فیوژن استفاده شود. علاوه بر این، اطمینان حاصل کنید که انواع فیبرهای متصل شده با یکدیگر سازگار هستند.
● تجهیزات را در محیطی خشک و بدون رطوبت نگهداری کنید.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
