1. معرفی منبع نور باند C ASE Broadband
2. فنی مشخصات
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات محصول
6. مراحل عملیات
7. اطلاعات سفارش
8. دیتاشیت و برگه آزمایش
9. شرایط مظنه و پرداخت
10. زمان سرب
11. یادداشت های عملیات و تعمیر و نگهداری
12. تضمین کیفیت و خدمات پس از فروش

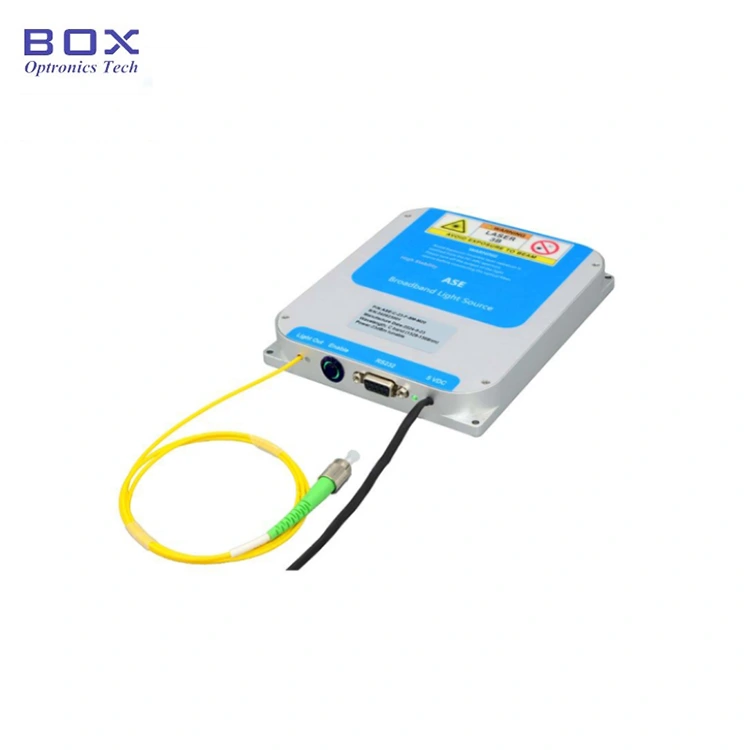

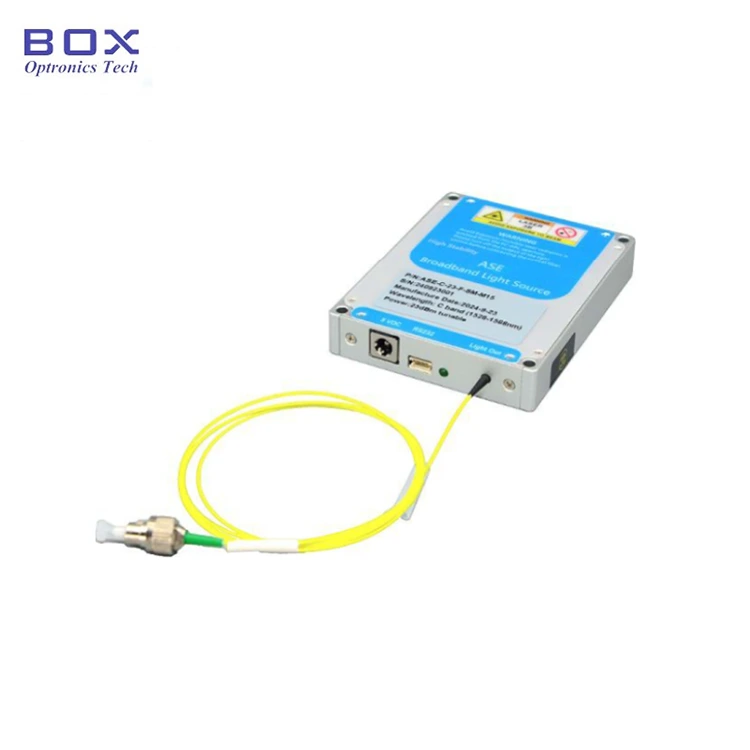

این منبع نور باند پهن ASE متعلق به یک منبع نور نامنسجم، که انتشار خود به خودی ایجاد شده توسط a فیبر کوارتز دوپ شده با اربیوم با لیزر نیمه هادی. صاف کردن طیفی فناوری به طیف های پهن باند مسطح دست می یابد و طول موج باند C را پوشش می دهد. و صافی طیفی <2dB، که از طریق فیبر SM یا فیبر PM به دست می آید خروجی، گزینه قدرت چند سطحی، مناسب برای کاربردهای سنجش فیبر نوری.
|
مورد |
واحد |
ارزش ها |
یادداشت ها |
||||||
|
محدوده طیفی |
نانومتر |
1528-1569 |
|
||||||
|
توان خروجی |
میلی وات |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
چگالی طیفی توان |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
محدوده تنظیم قدرت |
- |
10% ~ 100% |
اختیاری |
||||||
|
صافی طیفی |
دسی بل |
≤2 (10~200mW)؛ ≤3 (400~500mW) |
|
||||||
|
موج طیفی |
دسی بل |
≤0.1 |
|
||||||
|
جداسازی خروجی |
دسی بل |
≥35 |
|
||||||
|
بی ثباتی قدرت |
دسی بل |
≤±0.02 (15 دقیقه)؛ |
≤±0.5%؛ ≤±1.2٪ |
||||||
|
حالت قطبی شدن |
- |
تصادفی |
قطبش خطی |
|
|||||
|
PER |
دسی بل |
≤0.2 |
≥23 |
|
|||||
|
فیبر دم خوک |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
رابط ارتباطی |
- |
صفحه نمایش لمسی / DB9 زن (RS232) |
نیمکت |
||||||
|
DB9 Female (RS232) |
ماژول |
||||||||
|
منبع تغذیه |
- |
AC 110 ~ 240 ولت، <30 وات |
نیمکت |
||||||
|
DC 5V، <15W |
ماژول |
||||||||
|
ابعاد |
میلی متر |
260 (W)×280 (D)×120 (H) |
نیمکت |
||||||
|
150 (W)×125 (D)×20 (H) |
ماژول |
||||||||
|
10 ~ 200 میلی وات: 70 (W) × 90 (D) × 15 (H) |
SM اختیاری |
||||||||
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
||||||
|
رطوبت عملیاتی |
℃ |
0 تا 70 درصد |
|
||||||
● پایداری بالا خروجی؛
● تخت طیف;
● DB9 ارتباطات زن (RS232) برای ادغام آسان.
● فیبر نوری حس کردن
● پزشکی تصویربرداری؛
● مخابرات؛
● نوری تست دستگاه

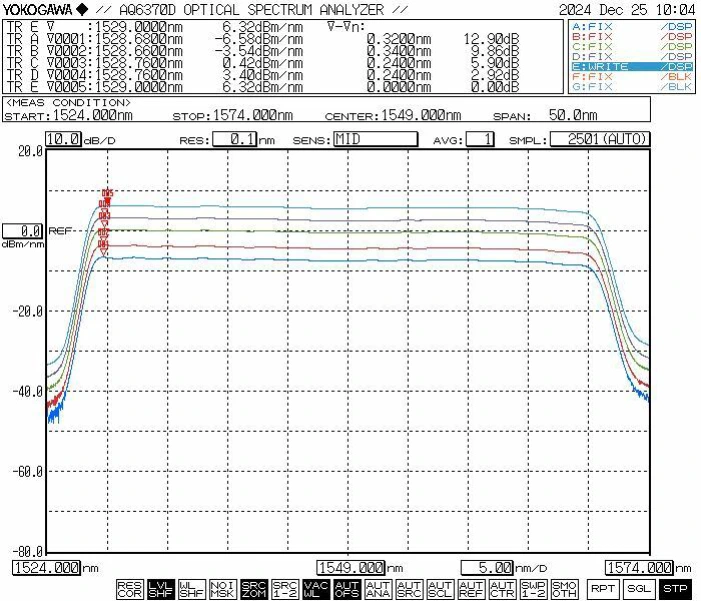

● طیف معمولی:

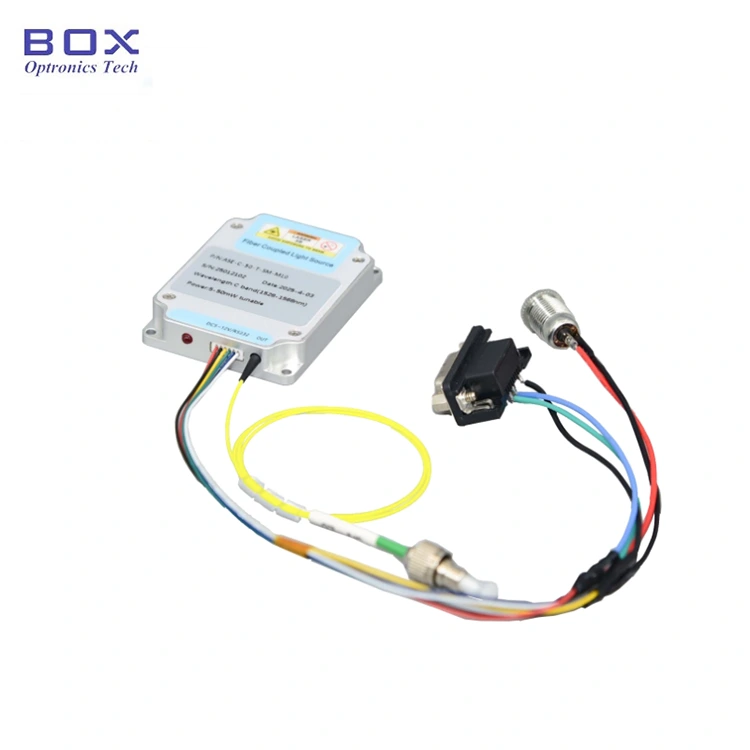

● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع نور ASE (میزبان ماژول) |
1 |
|
2 |
کابل داده |
1 |
|
3 |
آداپتور برق (اختیاری) |
1 |
|
4 |
گزارش تست محصول |
1 |
|
5 |
دفترچه راهنمای عملیات |
1 |
مرحله 1. باز کردن بسته بندی و مونتاژ: لطفاً قبل از مونتاژ بررسی کنید که آیا لوازم جانبی کامل هستند یا خیر.
مرحله 2. اتصال فیبر جامپر: باز درپوش گرد و غبار در کانکتور یا فلنج فیبر، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تأیید عدم وجود آلودگی یا آسیب.
مرحله 3. اتصال آداپتور برق و کابل سریال: ماژول منبع نور و آداپتور برق را وصل کنید. وصل کنید ماژول منبع نور و کامپیوتر با کابل سیگنال USB-RS232. (توجه: کامپیوتر ابتدا باید درایور پورت سریال را نصب کند. راننده را می توان پیدا کرد روی CD-ROM یا از شرکت Box Optronics تهیه شده است.)

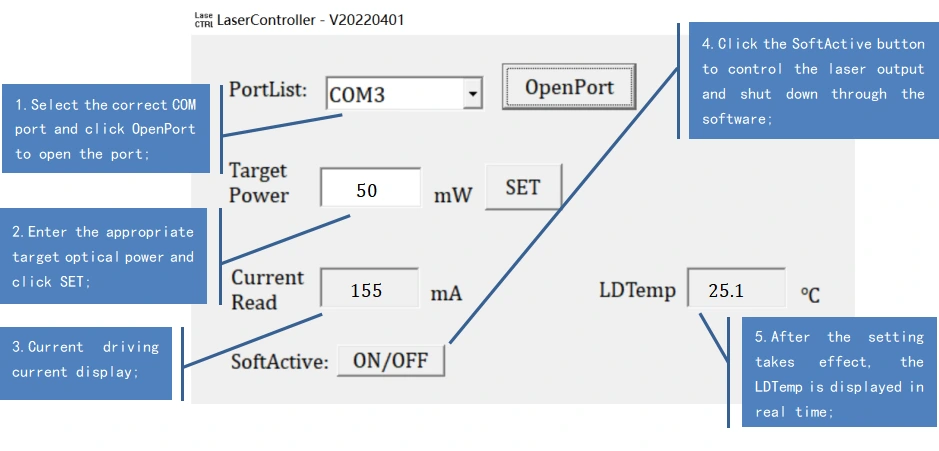

Setp4. استفاده: منبع نور را باز کنید سوئیچ فعال سازی؛ چراغ نشانگر خروجی منبع نور روشن است و وجود دارد خروجی برق نوری در این زمان، مقدار جریان کار و توان نوری پارامترهایی هستند که توسط کامپیوتر میزبان در آخرین خاموش شدن تنظیم شده اند. آنها می توانند باشند اصلاح شده و در نرم افزار کامپیوتر میزبان (فقط برای نسخه مدل) ذخیره شده است با قدرت قابل تنظیم).
مرحله 5. پس از استفاده: روی بستن کلیک کنید را فشار دهید، منبع تغذیه را خاموش کنید و اتصال فیبر را قطع کنید.
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
قدرت قابل تنظیم (اختیاری) |
بعد |
|
ASE |
-XXXX |
-XX |
-XX |
-تی |
-X |
|
منبع نور ASE |
باند C:C |
10:10 میلی وات 20:20 میلی وات 30:30 میلی وات 50:50 میلی وات 1H: 100mW 2H: 200mW 4H: 400mW 5H: 500mW |
SM:SMF-28 PM: PM1550 |
ت: با |
M15: ماژول M20: ماژول ب: نیمکت |
به عنوان مثال: ASE-C-50-SM-T-M
(اطلاعات سفارش: منبع نور پهن باند ASE باند C، خروجی 50 میلی وات قدرت، با فیبر SM، قابل تنظیم قدرت، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● وصل و کشیدن مکرر فیبر نوری توصیه نمی شود کانکتور در انتهای خروجی این به جلوگیری از آلودگی با گرد و غباری که می تواند کمک کند تلفات درج را افزایش دهید یا باعث سوختن صفحه انتهایی کانکتور شوید.
● هنگام راه اندازی، ابتدا تأیید کنید که سوئیچ روشن و کلید کلید خاموش می شوند، سپس برق را وصل کنید. هنگام خاموش کردن، ابتدا آن را خاموش کنید کلید سوئیچ؛ پس از خاموش شدن چراغ نشانگر وضعیت، برق را قطع کنید. انجام دهید در حین کار منبع نور مستقیماً برق را قطع نکنید.
● برای مدل های منبع نور باند پهن ASE با توان خروجی کمتر بیش از 200 میلی وات، کانکتور فیبر خروجی را می توان به سایر حالت های تک حالت متصل کرد دستگاه های فیبر از طریق یک آداپتور قابل جابجایی (فلنج فیبر). با این حال، اگر چهره پایان کانکتور فیبر آلوده است، بسیار مستعد آسیب سوختگی است هنگامی که لیزر فعال می شود - حتی اگر قدرت لیزر بسیار کم باشد. بنابراین، قبل از اتصال کانکتور فیبر، باید از فیبر تخصصی استفاده کنید ابزار تمیز کردن برای تمیز کردن کامل صورت انتهایی. علاوه بر این، از فیبر استفاده کنید بازرس نهایی سطح را به دقت بررسی می کند و اطمینان حاصل می کند که کاملاً است قبل از برقراری اتصال از طریق فیبر، عاری از گرد و غبار و آلودگی باشد فلنج در طول تمیز کردن، بازرسی و اتصال کانکتور فیبر، باید مطمئن شوید که منبع نور در حالت غیرفعال است. تحت شماره در شرایطی که منبع نور است، این عملیات باید انجام شود ساطع نور پس از اتمام استفاده و قطع اتصال کانکتور از سایر اجزای فیبر، باید فورا اتصال فیبر را بپوشانید دارای درپوش محافظ گرد و غبار
● مدل های منبع نور باند پهن ASE با توان خروجی 200 مگاوات یا بالاتر ممکن است دارای یک پیگتیل خروجی باشد که با اتصال FC/APC خاتمه می یابد. با این حال، این کانکتور فقط برای برق خروجی توسط کاربر در نظر گرفته شده است مانیتورینگ (با اتصال به برق سنج نوری) یا برای رابط با یک کولیماتور فیبر انتهایی FC برای هدایت خروجی لیزر به فضای آزاد. آن را اکیداً توصیه می شود از آداپتور فلنج برای جفت کردن مستقیم آن استفاده نکنید اتصال دهنده با پیگتیل های دیگر الیاف یا دستگاه های متعلق به کاربر؛ انجام این کار خطر قابل توجهی برای آسیب رساندن به کانکتور فیبر و هم دارد خود واحد تقویت کننده اگر نیاز به اتصال متقابل با الیاف دیگر باشد، چنین است توصیه می شود از اتصال فیوژن استفاده شود. علاوه بر این، اطمینان حاصل کنید که انواع فیبرهای متصل شده با یکدیگر سازگار هستند.
● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. فروشگاه در یک مکان خشک
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
