منبع نور باند L ASE Broadband

Box Optronics یک تامین کننده پیشرو در منبع نور پهن باند ASE باند L است که در شنژن چین مستقر است. با سال‌ها تخصص در دستگاه‌های الکترونیک نوری، ما به مشتریان جهانی منابع نوری ASE را با پوشش طول موجی که باند L را پوشش می‌دهد، عرضه می‌کنیم و صافی طیفی کمتر از 2.5dB است. پاسخگویی به نیازهای صنایعی مانند مخابرات، سنجش و تحقیقات علمی.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی منبع نور باند L ASE Broadband

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. مراحل عملیات

7. اطلاعات سفارش

8. دیتاشیت

9. شرایط مظنه و پرداخت

10. زمان سرب

11. یادداشت های عملیات و تعمیر و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

این یک منبع نور پهن باند ASE باند L است منبع نور با قدرت بالا 10~200mW پایدار در محدوده طول موج باند L (1567~1603nm). طراحی شده برای کاربردهای با دقت بالا، طیف گسترده ای را ارائه می دهد خروجی کم نویز، آن را برای ارتباطات نوری، سنجش فیبر و تصویربرداری پزشکی

محصول مشخصات

مورد	واحد	ارزش ها						یادداشت ها
محدوده طیفی	نانومتر	1567 تا 1603
توان خروجی	میلی وات	10،	20	50		100	200
چگالی طیفی توان	dBm/nm	≥-6،	≥-3	≥1		≥4	≥7
محدوده تنظیم قدرت	-	10% ~ 100%						اختیاری
صافی طیفی	دسی بل	≤2.5 (نوع)، ≤3 (حداکثر)
جداسازی خروجی	دسی بل	≥35
بی ثباتی قدرت	دسی بل	≤±0.02 (15 دقیقه)؛ ≤±0.05 (8 ساعت)						≤±0.5%؛ ≤±1.2٪
PER	دسی بل	≤0.2			≥23
فیبر دم خوک	-	SMF-28			PM1550			FC/APC
رابط ارتباطی	-	صفحه نمایش لمسی / DB9 زن (RS232)						نیمکت
		DB9 Female (RS232)						ماژول
منبع تغذیه	-	AC 110 ~ 240 ولت، <30 وات						نیمکت
		DC 5V، <15W						ماژول
ابعاد	میلی متر	255 (W)×285 (D)×115 (H)						نیمکت
		150 (W)×125 (D)×20 (H)						ماژول
		70(W)×90(D)×15(H)						ماژول
دمای عملیاتی	℃	-5 ~ +55
رطوبت عملیاتی	℃	0 تا 70 درصد

ویژگی های محصول

● طیفی صافی ≤2.5dB؛

● قدرت خروجی 10/20/50/100/200mW، 10 ~ 100٪ قابل تنظیم؛

● DB9 ارتباطات زن (RS232) برای ادغام آسان.

1. برنامه های کاربردی محصول-L-band ASE منبع نور پهن باند

● نوری سنجش فیبر؛

● پزشکی تصویربرداری؛

● نوری ارتباطات فیبر

محصول جزئیات

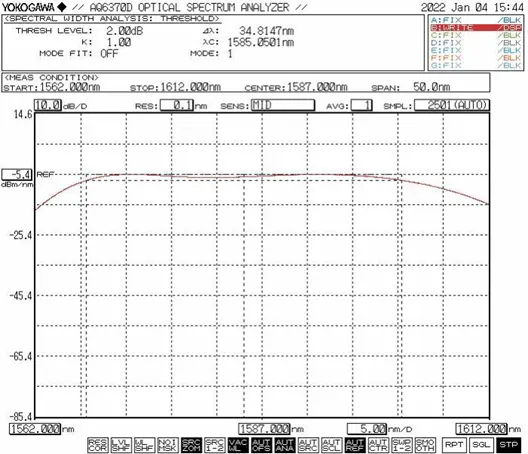

● طیف معمولی

L-band ASE Broadband Light Source

● لوازم جانبی استاندارد

	لوازم جانبی	مقدار
1	منبع نور ASE (میزبان ماژول)	1
2	کابل داده USB-RS485 DB9	1
3	آداپتور برق (اختیاری)	1
4	گزارش تست محصول	1
5	دفترچه راهنمای عملیات	1

L-band ASE Broadband Light Source

عملیات مراحل

مرحله 1. باز کردن بسته بندی و مونتاژ: لطفا بررسی کنید که آیا لوازم جانبی کامل هستند یا خیر

قبل از مونتاژ

مرحله 2. اتصال جامپرهای فیبر: باز کنید درپوش گرد و غبار در کانکتور یا فلنج فیبر، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تأیید عدم وجود آلودگی یا آسیب.

مرحله 3. اتصال آداپتور برق و کابل سریال: ماژول منبع نور و آداپتور برق را وصل کنید. اتصال ماژول منبع نور و کامپیوتر با کابل سیگنال USB-RS232. (توجه: کامپیوتر ابتدا باید درایور پورت سریال را نصب کند. راننده می تواند باشد در CD-ROM یافت شده یا از شرکت Box Optronics تهیه شده است.)

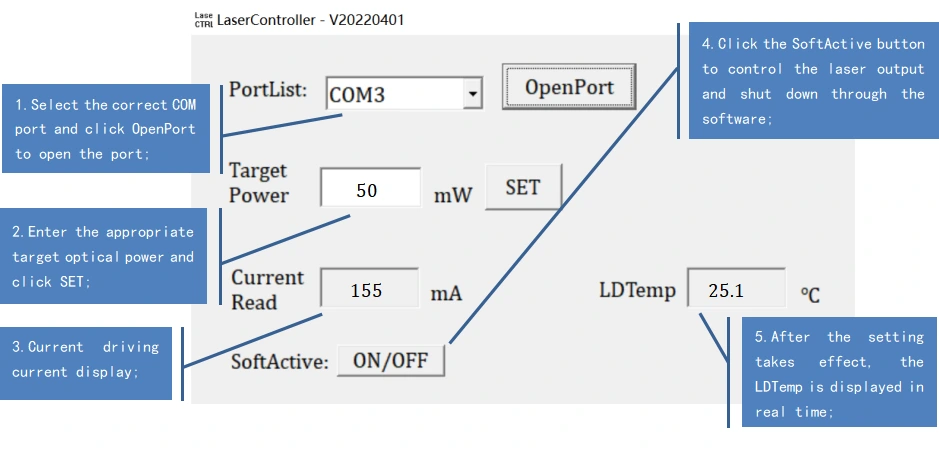

Setp4.Use: منبع نور را باز کنید سوئیچ فعال سازی؛ چراغ نشانگر خروجی منبع نور روشن است و وجود دارد خروجی برق نوری در این زمان، مقدار جریان کار و توان نوری پارامترهایی هستند که توسط کامپیوتر میزبان در آخرین خاموش شدن تنظیم شده اند. آنها می توانند باشند اصلاح شده و در نرم افزار کامپیوتر میزبان (فقط برای نسخه مدل) ذخیره شده است با قدرت قابل تنظیم).

مرحله 5. پس از استفاده: روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال را قطع کنید اتصال فیبر

L-band ASE Broadband Light Source

سفارش دادن اطلاعات

نام

محدوده طیفی

توان خروجی

نوع فیبر

قدرت قابل تنظیم

بعد

ASE

-ل

-XX

-X

منبع نور ASE

L:L-باند

10:10 میلی وات

20:20 میلی وات

50:50 میلی وات

1H: 100mW

2H: 200mW

SM:SMF-28

PM: PM1550

(*T:با)

M15 : ماژول

M20 : ماژول

ب: نیمکت

به عنوان مثال: ASE-L-2H-SM-T-B

(اطلاعات سفارش: منبع نور باند L ASE Broadband، خروجی 200mW قدرت، قابل تنظیم قدرت، با فیبر SM، بسته رومیزی).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

برگه داده

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

(3) دیگر

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات و تعمیر و نگهداری

● وصل و کشیدن مکرر فیبر نوری توصیه نمی شود کانکتور در انتهای خروجی این به جلوگیری از آلودگی با گرد و غباری که می تواند کمک کند تلفات درج را افزایش دهید یا باعث سوختن صفحه انتهایی کانکتور شوید.

● هنگام راه اندازی، ابتدا تأیید کنید که سوئیچ روشن و کلید کلید خاموش می شوند، سپس برق را وصل کنید. هنگام خاموش کردن، ابتدا آن را خاموش کنید کلید سوئیچ؛ پس از خاموش شدن چراغ نشانگر وضعیت، برق را قطع کنید. انجام دهید در حین کار منبع نور مستقیماً برق را قطع نکنید.

● اگر فیبر خروجی باید به فیبر دیگری متصل شود، اینطور است توصیه می شود از اسپلایسر فیوژن استفاده کنید.

● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. فروشگاه در یک مکان خشک

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
