منبع نور پهنای باند ASE کم مسطح بودن باند C

Box Optronics یک تامین کننده پیشرو منبع نور پهن باند پهن ASE باند C است که در شنژن چین مستقر است. منابع نوری ما برای طیف باند پهن و خروجی با ثبات بالا طراحی شده اند. ما SMF-28e pigtail و ادغام مدولار را ارائه می دهیم که عملکرد با کیفیت بالا را برای مشتریان جهانی تضمین می کند. مقرون به صرفه است و برای کاربردهای تصویربرداری پزشکی و سنجش فیبر ایده آل است.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی منبع نور پهنای باند ASE کم مسطح بودن باند C

2. فنی مشخصات

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. مراحل عملیات

7. اطلاعات سفارش

8. دیتاشیت و برگه آزمایش

9. شرایط مظنه و پرداخت

10. زمان سرب

11. یادداشت های عملیات و تعمیر و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

این یک ASE کم مسطح باند C نامنسجم است منبع نور پهن باند، که انتشار خود به خودی است که توسط a لیزر نیمه هادی در فیبر کوارتز دوپ شده با اربیوم، با طیف 1526 تا 1566 نانومتر پوشش دهی و توان خروجی 10/20/30/50mW. مجموعه کامل لوازم جانبی شامل؛ راهنمای کاربر ارائه شده است. برای فیبر نوری مناسب است تست دستگاه، تولید گریت FBG، تصویربرداری پزشکی، و غیره لطفا اقدامات احتیاطی در برابر رطوبت، گرد و غبار و خوردگی؛ باید در جای خشک نگهداری شود محل

محصول مشخصات

مورد	واحد	ارزش ها				یادداشت ها
محدوده طیفی	نانومتر	1526 تا 1566				±1nm
توان خروجی	میلی وات	10	20	30	50	غیر قابل تنظیم
چگالی طیفی توان	dBm/nm	-6	-3	1	3
صافی طیفی	دسی بل	≤7
موج طیفی	دسی بل	≤0.1
جداسازی خروجی	دسی بل	≥35
بی ثباتی قدرت	دسی بل	≤±0.02 (15 دقیقه)؛ ≤±0.05 (8 ساعت)				≤±0.5%؛ ≤±1.2٪
حالت قطبی شدن	-	کاملا غیر قطبی
PER	دسی بل	≤0.2
فیبر دم خوک	-	SMF-28				FC/APC
رابط ارتباطی	-	DB9 Female (RS232)				ماژول
منبع تغذیه	-	DC 5V، <15W				ماژول

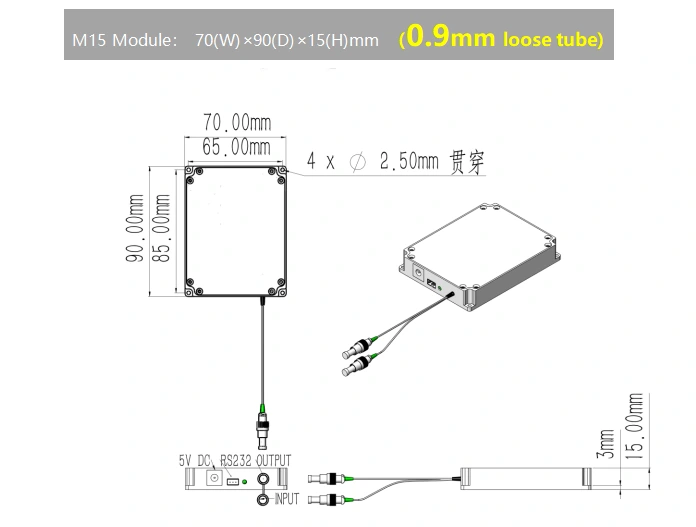

ابعاد	میلی متر	10 تا 30 میلی وات: 40(W)×60(D)×10(H)				ماژول
ابعاد	میلی متر	10 تا 50 میلی وات: 70(W)×90(D)×15(H)				ماژول
دمای عملیاتی	℃	-5 ~ +55
رطوبت عملیاتی	℃	0 تا 70 درصد

ویژگی های محصول

● اثربخشی؛

● طیف گسترده؛

● بالا قدرت خروجی پایداری

برنامه های کاربردی محصول

● نوری سنجش فیبر؛

● پزشکی تصویربرداری؛

● تست دستگاه فیبر نوری

محصول جزئیات

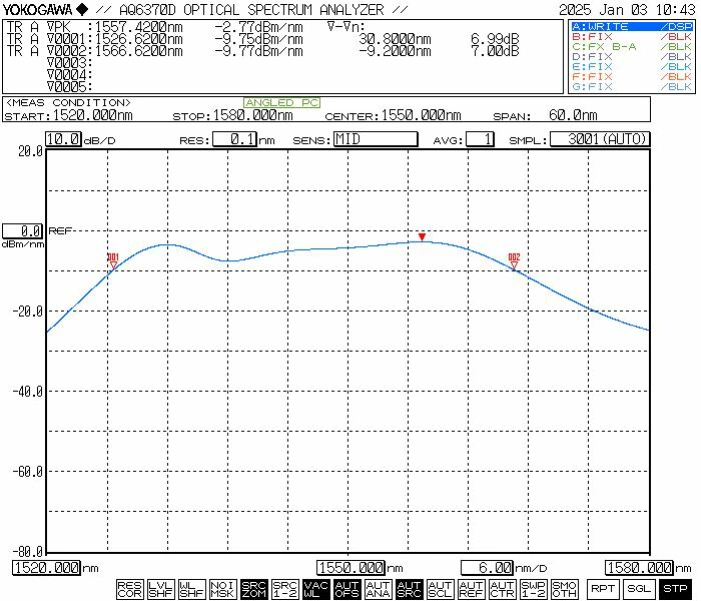

● طیف معمولی

C-band Low Flatness ASE Broadband Light Source

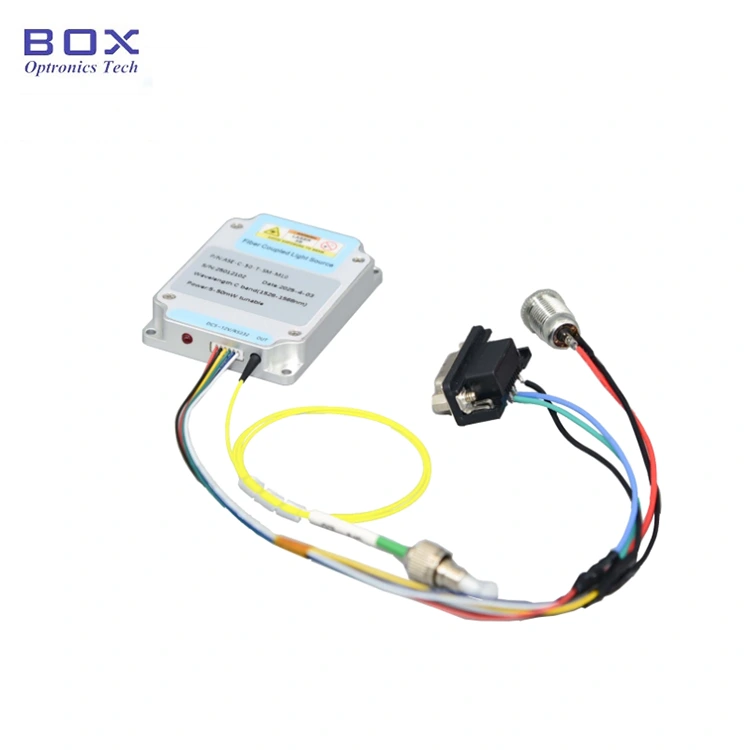

● لوازم جانبی استاندارد

	لوازم جانبی	مقدار
1	منبع نور ASE (میزبان ماژول)	1
2	کابل سیگنال USB-RS232 DB9	1
3	کابل سیگنال DB9- 3PIN 232	1
4	آداپتور برق (اختیاری)	1
5	گزارش تست محصول	1
6	دفترچه راهنمای عملیات	1

C-band Low Flatness ASE Broadband Light Source

عملیات مراحل

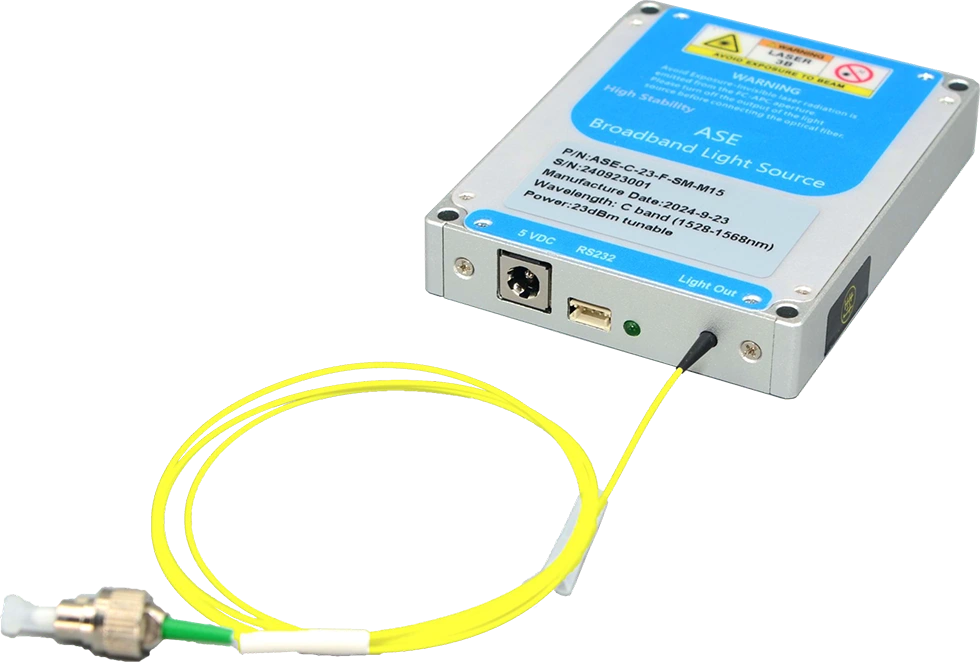

مرحله 1. ظاهر: از چپ به راست - قدرت پورت، رابط ارتباطی سریال ZH2.54 (3 پین)، LED نشانگر قدرت و پورت فیبر تک حالته برای خروجی نوری.

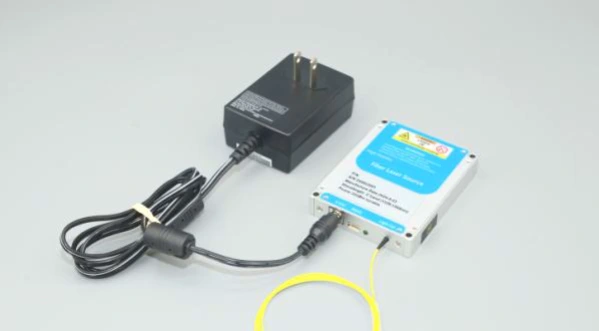

گام 2. منبع تغذیه: پیش فرض پورت ورودی برق DC 5.5×2.1 میلی متر است رابط؛ آداپتور برق 5 ولت DC منطبق با واحد در آن زمان همراه است از حمل و نقل روش اتصال آداپتور برق به منبع نور ماژول در شکل همراه نشان داده شده است. لطفا مطمئن شوید که استفاده می کنید فقط آداپتور برق اصلی همراه. استفاده از یک قدرت ناسازگار آداپتور ممکن است به منبع نور آسیب برساند. متناوبا، یک نسخه دارای کابل برق با کانکتور ترمینال U شکل در دسترس است تسهیل اتصال به منبع تغذیه سوئیچینگ؛ با این حال، این گزینه باید باشد به طور خاص در زمان خرید درخواست شده است.

C-band Low Flatness ASE Broadband Light Source

مرحله 3. اتصال سیم های فیبر پچ: درپوش گرد و غبار را از کانکتور فیبر بردارید و صفحه انتهایی فیبر را بررسی کنید. قبل از اتصال آن به دیگر، اطمینان حاصل کنید که بدون آلودگی یا آسیب است قطعات فیبر نوری یا تجهیزات تست. برای منابع نور پرقدرت، اینطور است توصیه می شود از اتصال فیوژن برای اتصال استفاده کنید.

Setp4.اتصال منبع نور ماژول کامپیوتر میزبان: از کابل اصلی داده سریال USB-to-RS232 استفاده کنید همراه با ماژول منبع نور برای اتصال ماژول به کامپیوتر. رایانه نیاز به نصب قبلی یک درایور پورت سریال اختصاصی دارد برای تشخیص صحیح کابل USB-to-RS232؛ در غیر این صورت، نرم افزار میزبان این کار را انجام خواهد داد قادر به برقراری ارتباط صحیح یا برقراری ارتباط با نور نباشد ماژول منبع لطفاً برای دریافت درایور لازم با Box Optronics تماس بگیرید.

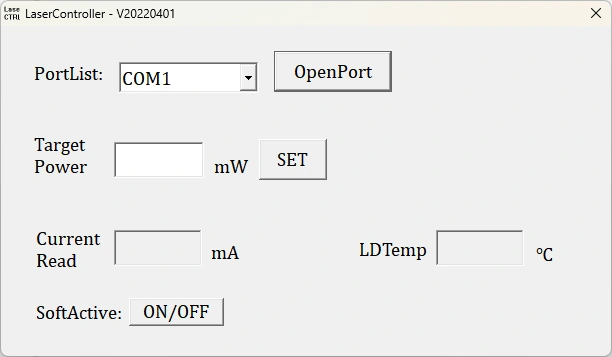

گام 5. نرم افزار: برای محصولات ماژول منبع نور ASE با قدرت قابل تنظیم، توان خروجی نوری را می توان از طریق نرم افزار میزبان تنظیم کرد. برای برق ثابت در مدل ها، سطح توان قابل تنظیم نیست.

C-band Low Flatness ASE Broadband Light Source

سفارش دادن اطلاعات

نام

طول موج

صافی

توان خروجی

نوع فیبر

بعد

ASE

-F7

-XX

-X

منبع نور ASE

باند C:C

F7:≤7dB

10:10 میلی وات

20:20 مگاوات

30:30 میلی وات

50:50 میلی وات

SM:SMF-28e

م: ماژول

ب: نیمکت

به عنوان مثال: ASE-C-F7-20-SM-M

(اطلاعات سفارش: منبع نور پهنای باند ASE کم مسطح باند C، صافی طیفی≤7dB، 20mW توان خروجی، با فیبر SM، بسته ماژول).

برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

(3) دیگر

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات و تعمیر و نگهداری

● تحت شرایط تمیز انتهایی، فیبرهای تک حالته (مانند Hi-1060، PM980، G652D، یا PM1550) دارای تحمل قدرت تئوری هستند تقریبا 200 مگاوات نور پیوسته در نتیجه، برای منابع نور و تقویت کننده هایی با سطح توان خروجی زیر 200 مگاوات، کانکتورهای فیبر خروجی می توان با استفاده از آداپتورهای استاندارد به سایر دستگاه های فیبر تک حالته کوپل شد (فلنج های فیبر). با این حال، اگر صفحه انتهایی اتصال فیبر آلوده باشد، آن را در لحظه فعال شدن لیزر بسیار مستعد سوختن است - حتی اگر قدرت لیزر بسیار کم است بنابراین، قبل از ایجاد هرگونه اتصال فیبر، صفحه انتهایی کانکتور باید با استفاده از تمیز کردن فیبر تخصصی کاملاً تمیز شود ابزار. علاوه بر این، باید از یک بازرس انتهایی فیبر به دقت استفاده شود سطح را بررسی کنید تا مطمئن شوید که کاملاً عاری از گرد و غبار و آلودگی است قبل از ادامه اتصال از طریق فلنج فیبر.

● هنگام تمیز کردن، بازرسی یا اتصال کانکتورهای فیبر نوری، شما باید اطمینان حاصل شود که منبع نور نور ساطع نمی کند. تحت هیچ شرایطی باید عملیات در زمانی که نور فعال است انجام شود. پس از اتمام استفاده و پس از جدا شدن از سایر کانکتورهای فیبر نوری، کانکتور باید مجهز به درپوش گرد و غبار باشد.

● اگر فیبر خروجی باید به فیبر دیگری متصل شود، اینطور است توصیه می شود از اسپلایسر فیوژن استفاده کنید.

● درج یا برداشتن مکرر فیبر نوری توصیه نمی شود اتصال دهنده ها در انتهای خروجی، به منظور جلوگیری از آلودگی گرد و غبار - که می تواند منجر به افزایش تلفات درج یا آسیب به سطوح انتهایی اتصال فیبر می شود.

● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. فروشگاه در یک مکان خشک

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.

C-band Low Flatness ASE Broadband Light Source
