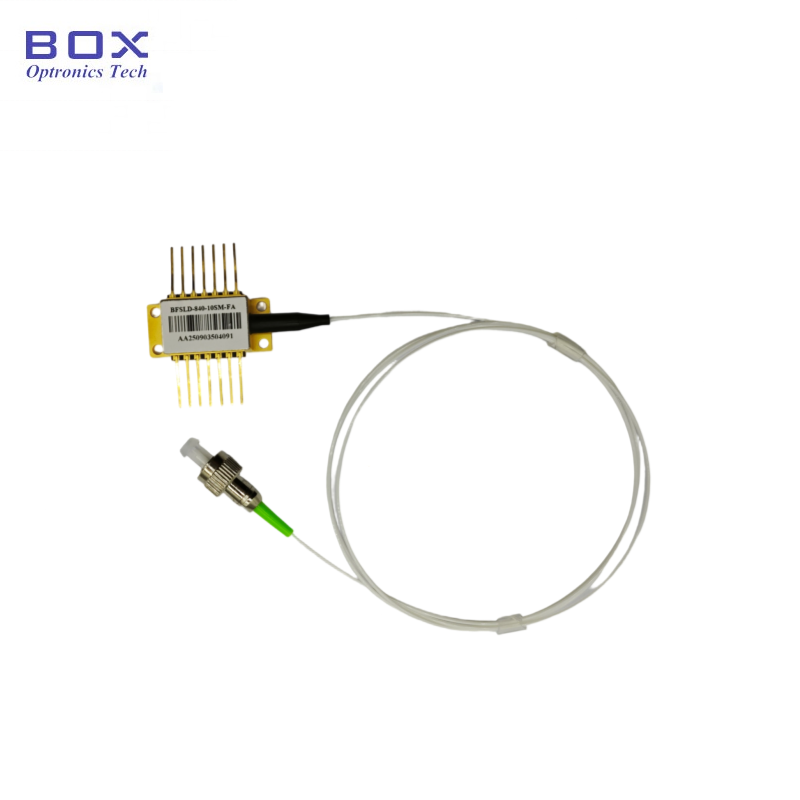

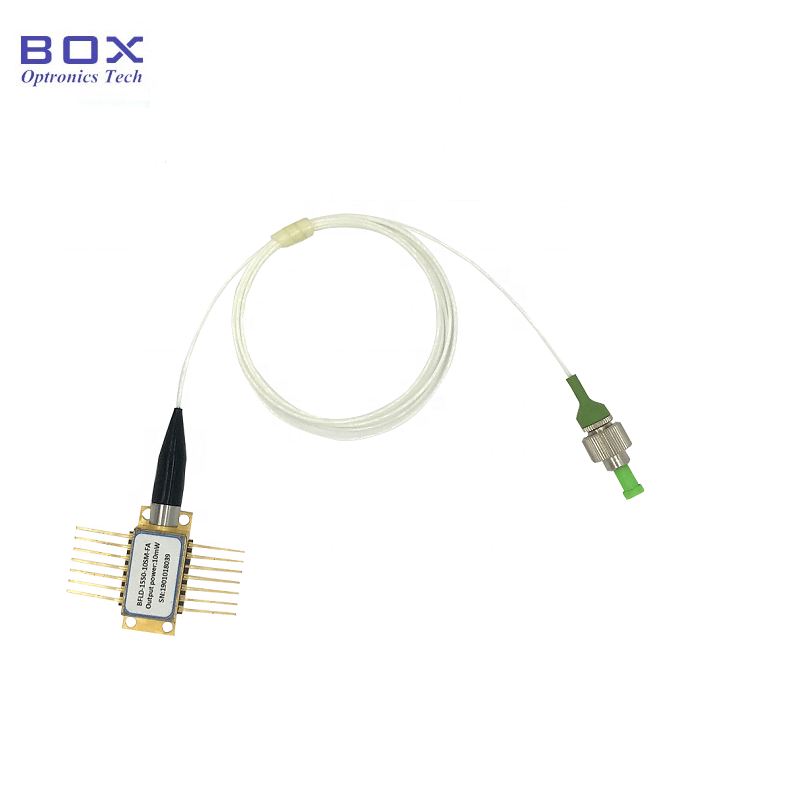

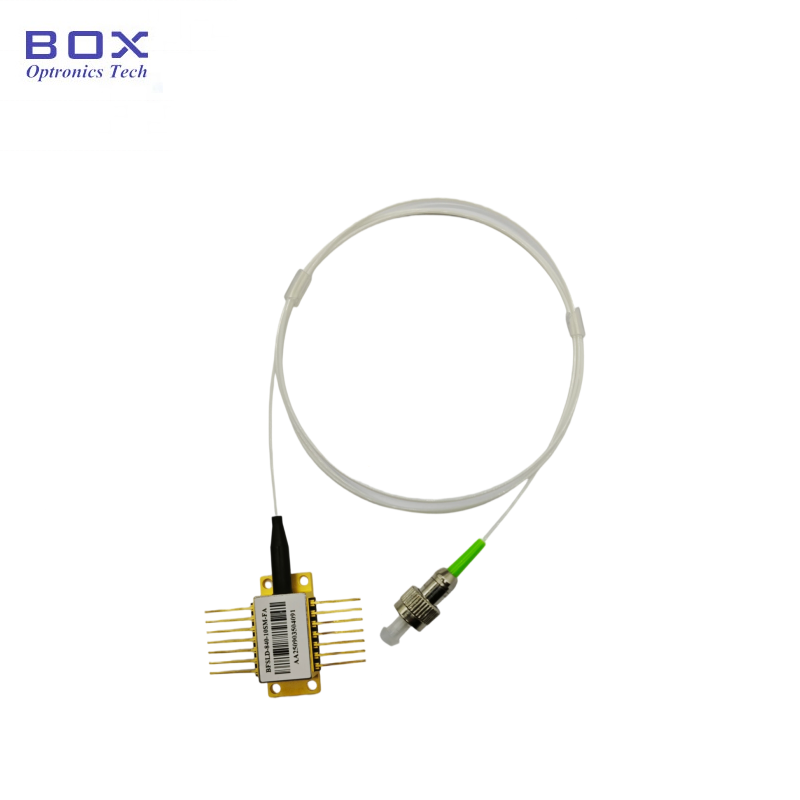

لیزر 1550.12 نانومتری DWDM DFB

Box Optronics، یک تولید کننده و تامین کننده قطعات الکترونیکی حرفه ای، لیزر 1550.12 نانومتری DWDM DFB (کانال شبکه 34 ITU)، یک لیزر آنالوگ با کارایی بالا را ارائه می دهد که برای شبکه های پخش CATV و سیستم های ارتباطی نوری محدود شده با فیبر طراحی شده است. دارای طراحی پیشرفته تراشه آنالوگ، طول موج شبکه استاندارد ITU، توان خروجی نوری 10mW یا 20mW و یک جداکننده نوری یکپارچه.
این لیزر DWDM DFB با یکپارچه TEC، ترمیستور و فتودیود مانیتور برای کنترل طول موج و توان پایدار، به‌علاوه گزینه‌های فیبر تک حالته یا حفظ قطبش با کانکتور FC/APC، پیکربندی انعطاف‌پذیری را برای تجهیزات CATV، سیستم‌های انتقال DWDM و برنامه‌های ارتباط نوری آنالوگ ارائه می‌دهد. تیم مهندسی ما از انتخاب طول موج سفارشی در سراسر شبکه کامل ITU (CH18-CH64)، سطوح توان خروجی سفارشی، و پیکربندی‌های پین مناسب برای برآوردن الزامات یکپارچه‌سازی سیستم خاص پشتیبانی می‌کند.

ارسال استعلام

توضیحات محصول

نمای کلی محصول- لیزر 1550.12 نانومتری DWDM DFB

لیزر 1550.12 نانومتری DWDM DFB (مدل BFLD-CH34-XXSM-FA، ITU Grid Channel 34) یک دیود لیزری بازخورد توزیع شده بسته بندی شده پروانه ای 14 پین است که به طور خاص برای انتقال CATV آنالوگ و برنامه های ارتباط نوری DWDM طراحی شده است. این دستگاه که در طول موج شبکه استاندارد ITU 1550.12 نانومتر کار می‌کند، توان خروجی نوری 10 میلی‌وات یا 20 میلی‌وات را از طریق فیبر تک حالته یا حفظ قطبش با کانکتور FC/APC ارائه می‌کند.

این لیزر که در یک بسته پروانه 14 پین هرمتیک با جداکننده یکپارچه، خنک کننده ترموالکتریک (TEC)، ترمیستور 10 کیلو اهم و فتودیود مانیتور قرار دارد، تثبیت دما و توان را در محدوده دمای عملیاتی -40- تا +85 درجه سانتیگراد فراهم می کند. دو پیکربندی pinout (نوع 1 و نوع 2) برای سازگاری با طرح‌های مختلف برد سیستم موجود است.

ویژگی های کلیدی- لیزر 1550.12 نانومتری DWDM DFB

· طول موج شبکه استاندارد ITU: 1550.12 نانومتر (کانال 34)، محدوده کامل CH18–CH64 اختیاری

· توان خروجی نوری بالا: 10 میلی‌وات یا 20 میلی‌وات

· طراحی تراشه آنالوگ پیشرفته برای انتقال CATV بهینه شده است

· نسبت سرکوب حالت جانبی بالا: SMSR ≥30dB

· عایق نوری داخلی: ≥30dB ایزوله @25°C

· افت بازگشت نوری بالا: ≥40dB

· پهنای باند مدولاسیون گسترده: 2.5 گیگاهرتز معمولی

· بسته پروانه ای هرمتیک 14 پین با TEC و ترمیستور یکپارچه

· فتودیود مانیتور یکپارچه برای نظارت بر قدرت

گزینه‌های فیبر: فیبر تک حالته SMF-28e یا فیبر نگهدارنده قطبش PMF-1550

· کانکتور استاندارد FC/APC، پیگتیل 1.0 متری (لوله شل 900 میکرومتر)

· محدوده دمای عملیاتی گسترده: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

· دو پیکربندی pinout (نوع 1 / نوع 2) برای انعطاف‌پذیری طراحی

کاربردهای معمولی- لیزر 1550.12 نانومتری DWDM DFB

· شبکه‌های پخش CATV و سیستم‌های انتقال هدند

· شبکه‌هایی با منابع فیبر محدود (مالتی پلکس طول موج)

· مرکز تلویزیون کابلی و تجهیزات توزیع

· ماژول‌های فرستنده نوری برای RF آنالوگ روی فیبر

· تست فیبر نوری و ابزار اندازه گیری

· توزیع سیگنال ماهواره ای و RF روی فیبر

· تحقیق و توسعه در آزمایشگاه های ارتباط نوری

· ادغام OEM در CATV و تجهیزات مخابراتی

مشخصات محصول- لیزر 1550.12 نانومتری DWDM DFB

حداکثر مطلق رتبه بندی

پارامتر	نماد	وضعیت	رتبه بندی	واحد
جریان DC رو به جلو لیزری	-	60 ثانیه	150	mA
متوسط توان ورودی RF	-	-	62	dBmV
ولتاژ معکوس PD	VRPD	CW	10	V
ولتاژ معکوس LD	VRLD	CW	1	V
ولتاژ ESD	-	HBM: R=1500Ω، C=100pF	± 500	V
جریان TEC	ITEC	CW	1.5±	A
دمای عملیاتی	TOP	دمای مورد	-40 ~ +85	درجه سانتی گراد
دمای ذخیره سازی	TSTG	دمای محیط	-40 ~ +85	درجه سانتی گراد

ویژگی های الکترواپتیکال (T = 25 درجه سانتیگراد، IF = IOP)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج عملیاتی	λ	ITU Grid CH34	-	1550.12	-	نانومتر
توان خروجی نوری	PF	فیبر اس ام	6	-	20	میلی وات
جریان آستانه	ITH	25 درجه سانتی گراد	-	-	20	mA
جریان عملیاتی	IOP	-	-	-	120	mA
ولتاژ عملیاتی	VOP	25 درجه سانتی گراد	-	-	2.5	V
نسبت سرکوب حالت جانبی	SMSR	-	30	-	-	دسی بل
افت برگشت نوری	ORL	-	40	-	-	دسی بل
جداسازی نوری	ISO	25 درجه سانتی گراد	30	-	-	دسی بل
نسبت خاموشی قطبی	ER	فیبر PM	18	-	-	دسی بل
جریان تاریک MPD	شناسه	IOP=0mA، VRM=5V	-	-	0.2	μA
MPD جریان / توان خروجی	-	VRM=5V	10	-	200	mA/W
ولتاژ TEC	VTEC	-	-2.5	-	3.8	V
پهنای باند مدولاسیون	BW	-	-	2.5	-	گیگاهرتز
مقاومت ترمیستور	RTH	25 درجه سانتی گراد	9.5	10	10.5	kΩ
ترمیستور B-value	β	25 درجه سانتیگراد / 80 درجه سانتیگراد	-	3950	-	K
نسبت حامل به نویز	CNR	-	55	-	-	دسی بل
مرکب مرتبه دوم	CSO	-	-	-	-55	dBm
ضرب سه گانه مرکب	CTB	-	-	-	-64	dBc

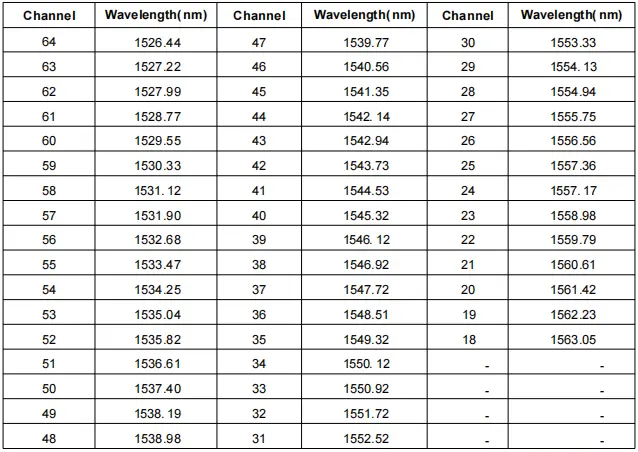

مرجع طول موج شبکه ITU (کانال های انتخابی)

توجه: کانال‌های شبکه کامل ITU CH18–CH64 (1526.44nm–1563.05nm) در صورت درخواست موجود است.

مشخصات فیبر نوری- لیزر 1550.12 نانومتری DWDM DFB

پارامتر	توضیحات
نوع فیبر	SMF-28e (تک حالت) یا PMF-1550 (حفظ قطبش)
نوع Pigtail	لوله شل 900 میکرومتر
طول دم خوک	0.1 ± 1.0 متر
نوع رابط	FC/APC (استاندارد)، SC/APC یا انواع دیگر موجود است
توجه داشته باشید فیبر PM	محور کند فیبر PM با کلید رابط تراز شده است

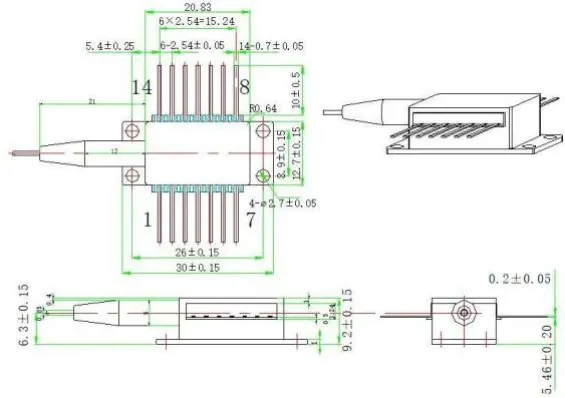

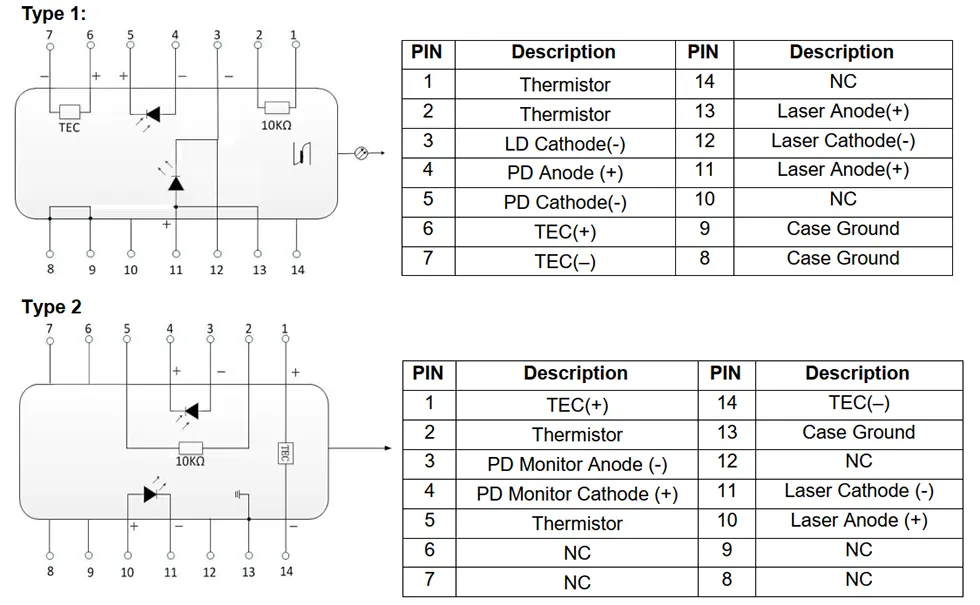

بسته و پین تعریف-1550.12nm لیزر DWDM DFB

اطلاعات سفارش - لیزر 1550.12 نانومتری DWDM DFB

نامگذاری مدل

BFLD - XXXX - XX - XX - XX (-X)

مثال: BFLD-CH34-10SM-FA

میدان	کد	توضیحات
نوع لیزر	BFLD	سری دیود لیزری DFB
طول موج	DWDM / CHXX	شبکه DWDM ITU / شماره کانال خاص
توان خروجی	10 / سفارشی	10 = 10 میلی وات؛ 20 = 20 میلی وات؛ سطوح قدرت سفارشی در دسترس است
نوع فیبر	اس ام / PM	SM = تک حالته. PM = حفظ قطبش
نوع رابط	FA / SA / سایر	FA = FC/APC; SA = SC/APC؛ سایر اتصالات موجود است
پین کردن	NULL / 2	NULL = نوع 1 (پیش فرض)؛ 2 = نوع 2

چرا لیزرهای Box Optronics DWDM DFB را انتخاب کنید؟

· فناوری اثبات شده تراشه لیزری DFB با طراحی بهینه آنالوگ برای برنامه های CATV

· 100٪ تست عملکردی و غربالگری سوختگی قبل از حمل و نقل

· پشتیبانی کامل از طول موج شبکه ITU (CH18–CH64) با تحمل طول موج تنگ

· قیمت رقابتی با عرضه مستقیم کارخانه

· مقدار سفارش انعطاف‌پذیر — پشتیبانی از نمونه‌های اولیه تحقیق و توسعه و تولید حجمی

· گزینه‌های سفارشی‌سازی برای طول موج، توان، نوع فیبر، رابط و پیکربندی پین

· پایداری درازمدت عرضه برای برنامه‌های استقرار و تولید شبکه CATV

· بسته بندی پروانه ای هرمتیک با TEC یکپارچه برای عملکرد قابل اعتماد در دمای وسیع

· حمل و نقل بین المللی از طریق DHL/UPS/FedEx با ردیابی کامل

سوالات متداول (سؤالات متداول)

س: تفاوت بین این لیزر DWDM DFB و لیزر استاندارد DFB چیست؟

A: این لیزر DFB شبکه ITU کنترل دقیق طول موج را با عملکرد بهینه شده CATV آنالوگ ترکیب می کند. دارای طراحی تراشه لیزری بهینه شده برای نسبت حامل به نویز بالا (CNR)، عملکرد اعوجاج کم (CSO/CTB) و خروجی نوری پایدار.

در مقایسه با لیزرهای استاندارد DFB که عمدتاً برای ارتباطات نوری دیجیتال طراحی شده اند، لیزرهای CATV DFB به طور خاص برای برنامه های مدولاسیون آنالوگ بهینه شده اند که در آن خطی بودن و عملکرد نویز بسیار مهم است.

س: چه طول موج های شبکه ITU موجود است؟

پاسخ: ما طول موج‌های شبکه ITU-T از CH18 (1563.05nm) تا CH64 (1526.44nm) را ارائه می‌کنیم، که کانال‌های DWDM باند C را پوشش می‌دهد. طول موج های سفارشی با توجه به نیازهای سیستم خاص در دسترس هستند.

س: تفاوت بین گزینه های فیبر SMF و PMF چیست؟

پاسخ: SMF-28e فیبر استاندارد تک حالته است، مناسب برای اکثر برنامه های CATV و ارتباطات نوری عمومی که در آن قطبش حیاتی نیست. PMF-1550 فیبر نگهدارنده پلاریزاسیون است که برای سیستم های حساس به قطبش طراحی شده است. برای فیبر PM، محور کند با کلید اتصال تراز است. بر اساس الزامات قطبش سیستم خود انتخاب کنید.

س: چرا ایزولاتور داخلی برای برنامه های CATV مهم است؟

پاسخ: بازخورد نوری ناشی از بازتاب فیبر یا اجزای نوری ممکن است باعث ایجاد نویز، ناپایداری طول موج و تخریب سیگنال در سیستم‌های انتقال آنالوگ شود. جداساز نوری داخلی، بازخورد نوری را سرکوب می کند، قدرت خروجی پایدار، نویز کم و عملکرد قابل اعتماد انتقال CATV را تضمین می کند.

س: حداقل مقدار سفارش (MOQ) چقدر است؟

A: MOQ 1pc است. ما از مقادیر سفارش انعطاف پذیر پشتیبانی می کنیم. مدل‌های استاندارد را می‌توان در مقادیر کم برای تحقیق و توسعه و نمونه‌سازی اولیه و همچنین حجم‌های بزرگ‌تر برای استقرار و تولید شبکه CATV عرضه کرد. با تیم فروش ما تماس بگیرید تا قیمت مشخص در مقدار مورد نیاز خود را دریافت کنید.

س: آیا می توانم یک پیکربندی طول موج، قدرت یا اتصال سفارشی دریافت کنم؟

پاسخ: بله، ما گزینه‌های سفارشی‌سازی جامعی از جمله هر طول موج شبکه ITU (CH18-CH64)، سطوح توان خروجی سفارشی در 6 تا 20 میلی‌وات، انواع فیبر و طول‌های جایگزین، انواع اتصال دهنده‌ها (FC/APC، SC/APC، LC، و غیره) و پیکربندی‌های پین مناسب (نوع 1 یا نوع 2) را ارائه می‌کنیم. با نیازهای خاص خود با ما تماس بگیرید و تیم مهندسی ما امکان سنجی را بررسی کرده و یک پیشنهاد ارائه می دهد.

برگه داده و برگه آزمایش

دیتاشیت

برگه تست

زمان سرب

· واحدهای استاندارد (مدل های موجود): 3 تا 5 روز کاری

· تولید استاندارد: ۲ تا ۳ هفته

· سفارش‌های حجمی: لطفاً برای برنامه تولید با ما تماس بگیرید

· سفارشات سفارشی: 3 تا 4 هفته

· ارسال بین المللی: ~ 5 روز کاری (DHL/UPS/FedEx Express)

یادداشت های عملیاتی و مدیریت

· دیودهای لیزری دستگاه‌های حساس به تخلیه الکترواستاتیک (ESD) هستند — همیشه هنگام استفاده از حفاظت ESD مناسب استفاده کنید

· برای جلوگیری از آلودگی، از لمس کردن قسمت انتهایی فیبر و اجزای نوری با انگشتان خودداری کنید.

· دستگاه های استفاده نشده را در بسته بندی ایمن ESD در دمای ذخیره سازی توصیه شده (40- تا 85+ درجه سانتی گراد) نگهداری کنید.

· از حداکثر رتبه بندی مطلق مشخص شده در برگه داده تجاوز نکنید

· همیشه از درایور دیود لیزری با محدودیت جریان و محافظت در برابر ولتاژ اضافی استفاده کنید

· تثبیت دمای TEC را قبل از اعمال جریان درایو لیزر برای عملکرد و قابلیت اطمینان بهینه فعال کنید

· برای جلوگیری از آسیب فیبر، از خم شدن بیش از حد دم فیبر خودداری کنید

· کانکتورهای فیبر را قبل از جفت شدن با ابزار تمیزکننده مناسب تمیز کنید تا از آسیب و از بین رفتن درج جلوگیری کنید

· کارکردن لیزر بالاتر از محدوده جریان نامی یا دمای خارج ممکن است طول عمر را کاهش دهد و باعث آسیب دائمی شود
