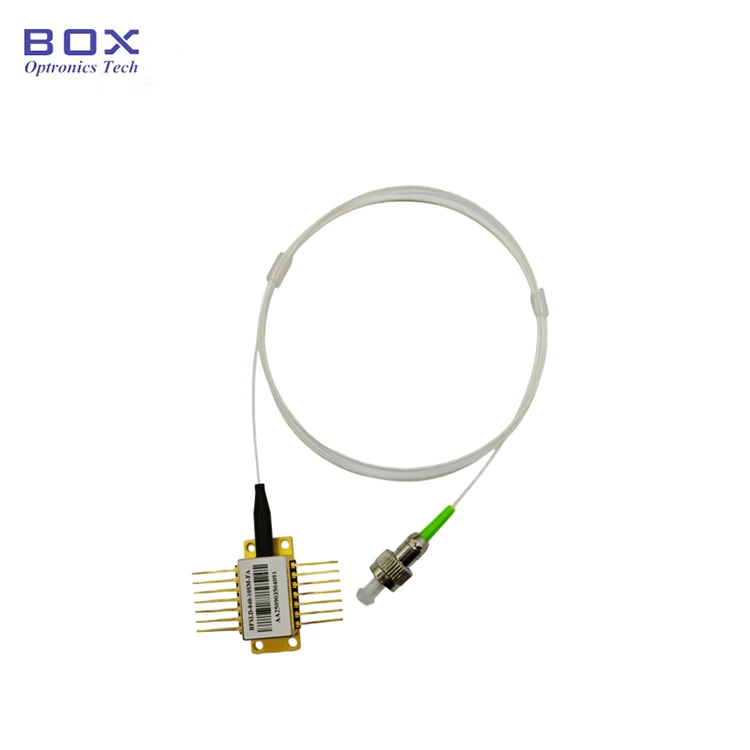

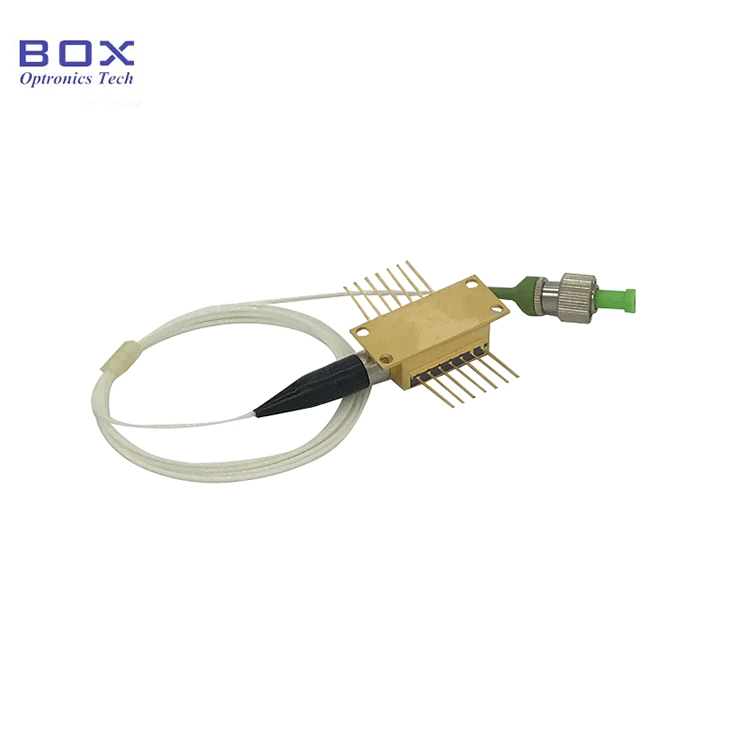

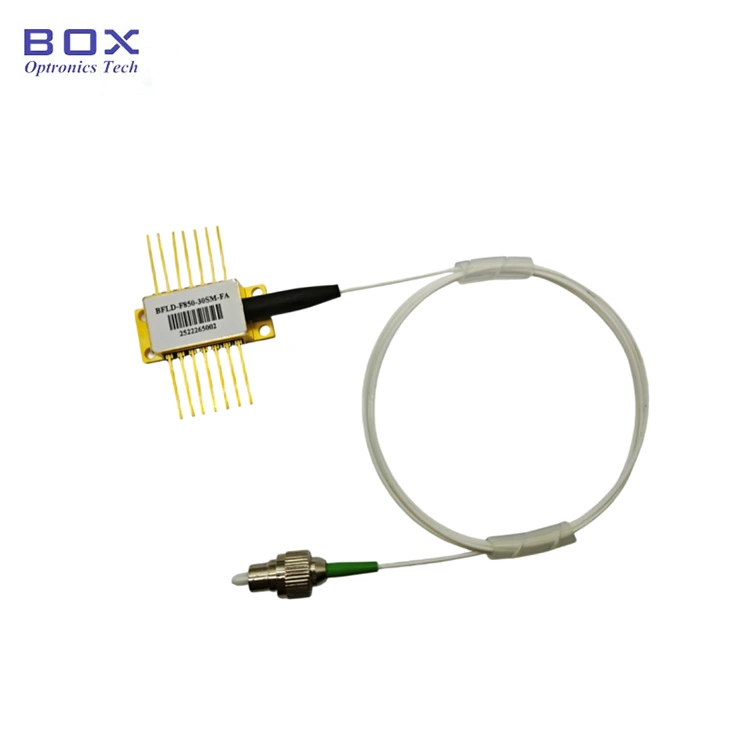

این یک لیزر LAN-WDM 10mW فیبر کوپل شده با یک است بسته پروانه 14 پین استاندارد صنعتی که یک TEC داخلی را ادغام می کند، ایزولاتور نوری و ترمیستور دارای توان خروجی تا 10 میلی وات، +/-1 نانومتر تحمل طول موج و جریان آستانه پایین. برای سیستم های C/DWDM ایده آل است، حسگرهای فیبر نوری و کاربردهای منبع لیزری.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج مرکز |
λc |
TL = 15 تا 35 ℃ CW |
λc-1 |
λc |
λc+1 |
نانومتر |
|
توان خروجی نوری |
PO |
TL = 15 تا 35 ℃ CW |
10 |
- |
- |
میلی وات |
|
جریان آستانه |
ITH |
CW |
- |
9 |
13 |
mA |
|
LD جریان رو به جلو |
اگر |
PF = توان نامی |
- |
80 |
100 |
mA |
|
LD ولتاژ جلو |
VF |
PF=قدرت امتیازی |
- |
- |
1.5 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
CW |
35 |
40 |
- |
دسی بل |
|
جداسازی نوری |
- |
-10 < TC < +70 ℃ |
30 |
35 |
- |
دسی بل |
|
نظارت بر پاسخگویی |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
نظارت بر پاسخگویی ثبات |
- |
- |
- |
- |
20 |
% |
|
نظارت بر جریان تاریک |
شناسه |
VPD=5V |
- |
- |
50 |
nA |
|
جریان TEC |
ITEC |
TL = 25 ℃، TC = 70 ℃ |
- |
0.6 |
2.0 |
A |
|
ولتاژ TEC |
VTEC |
TL = 25 ℃، TC = 70 ℃ |
- |
1.3 |
3.5 |
V |
|
مصرف برق TEC |
P |
TC = 75 ℃ |
- |
- |
5 |
W |
|
مقاومت ترمیستور |
RTH |
TC = 25 ℃ |
9.5 |
10 |
10.5 |
کوهم |
|
ترمیستور B ثابت |
BTH |
TC = 25 ℃ |
- |
3900 |
- |
K |
|
موج. دما ضریب |
Δλ/ΔT |
0℃ |
- |
- |
0.09 |
نانومتر/℃ |
|
موج. ضریب جاری |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
nm/mA |
● چند کوانتومی لیزر خوب (MQW) بازخورد توزیع شده (DFB).
● فیبر SM یا پیگتیل فیبر PM؛
● توان خروجی 10 میلی وات؛
● 14 پین بسته BTF با TEC، ایزولاتور نوری، ترمیستور و مانیتور PD.
●
سیستم های C/DWDM؛
● منابع لیزری
● سیستم های CATV;
● سنسورهای فیبر نوری
● شماره کانال و طول موج
|
شماره کانال |
λc(nm) |
شماره کانال |
λc(nm) |
شماره کانال |
λc(nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

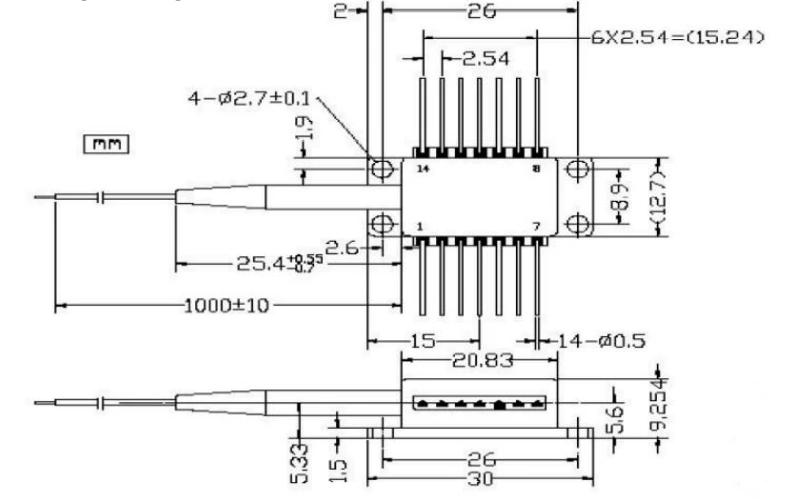

● طراحی بسته (واحد: میلی متر):

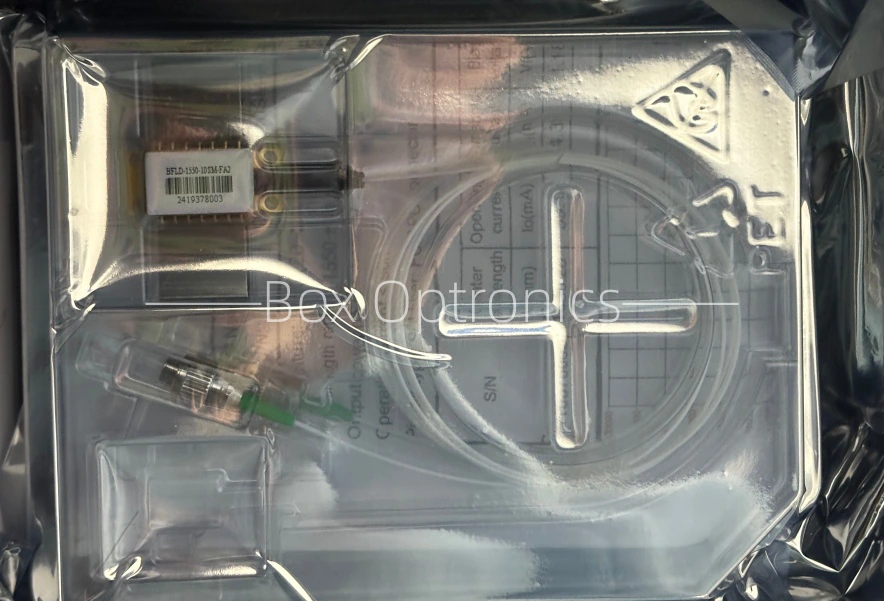

● نمونه بسته بندی
|
|
لوازم جانبی |
مقدار |
|
1 |
لیزر کوپل شده فیبر 10 میلی واتی LAN-WDM |
1 |
|
2 |
گزارش تست محصول |
1 |
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-LAXX |
-XX |
XX |
-XX |
X |
|
لیزر DFB |
LA01: 1266.50 نانومتر LA02: 1271.50 نانومتر |
10:10 میلی وات سفارشی |
SM: حالت تک PM: حفظ قطبش |
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-LA13-10SM-FA
(اطلاعات سفارش: LAN-WDM 10mW فیبر کوپل لیزری، پروانه 14 پین بسته، 1310.50 نانومتر، توان خروجی 10 میلی وات، با فیبر SM، کانکتور FC/APC، نوع 1 پین کردن).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● برای جلوگیری از پایداری مدار عملکرد محصول را بررسی کنید آسیب ناشی از جریان های پالس
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● هنگام استفاده از دستگاه، ولتاژ کارکرد و محدوده های فعلی مشخص شده در دیتاشیت پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر) ولتاژ عملیاتی) و λc (طول موج مرکزی) - باید ارجاع داده شوند به طور خاص در گزارش تست ارائه شده در زمان حمل و نقل. توجه: عملیات فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
