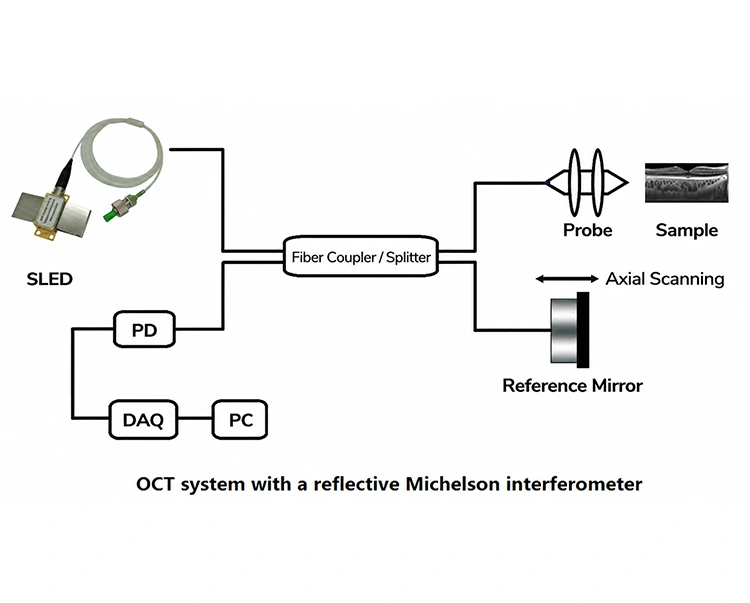

(1) نور ساطع شده از یک منبع باند پهن و کم انسجام (مانند یک SLED) توسط یک تقسیمکننده پرتو (یا جفتکننده فیبر) به دو پرتو تقسیم میشود و به ترتیب وارد بازوی مرجع و بازوی نمونه میشود.
(2) نور بازوی مرجع توسط یک آینه منعکس میشود.
(3) پس از اینکه نور در بازوی نمونه بافت یا ماده مورد بررسی را روشن کرد، نور پس پراکنده از اعماق مختلف برمی گردد.
(4) دو پرتو در تقسیمکننده پرتو دوباره ترکیب میشوند. سیگنال تداخل تنها زمانی تولید می شود که اختلاف مسیر نوری بین دو بازو در طول همدوسی منبع نور قرار گیرد. این طول انسجام کوتاه، وضوح محوری بالای سیستم را تضمین می کند.
(5) با اسکن موقعیت آینه مرجع یا استفاده از جاروب فرکانس برای به دست آوردن سیگنال های تداخل، سیستم می تواند تصاویر توموگرافی دو بعدی یا سه بعدی نمونه نمونه را لایه به لایه بازسازی کند.
|
جزء |
شرح عملکرد |
|
منبع نور SLED |
نور با انسجام کم پهنای باند را فراهم می کند و به عنوان منبع نور اصلی برای سیستم OCT برای دستیابی به وضوح محوری بالا عمل می کند. معمولاً در باند مادون قرمز نزدیک 800-1550 نانومتر عمل می کند. |
|
فیبر کوپلر / شکاف |
منبع نور را به یک بازوی نمونه و یک بازوی مرجع تقسیم می کند و سیگنال های اکو را از هر دو بازو در آشکارساز ترکیب می کند. |
|
کاوشگر |
پرتو نور را بر روی سطح یا داخل نمونه متمرکز می کند و سیگنال های نوری بازتابیده / پس پراکنده را از اعماق مختلف جمع آوری می کند. |
|
آینه مرجع |
یک مسیر نوری مرجع پایدار ارائه می دهد. طول مسیر نوری بازوی مرجع را از طریق اسکن محوری دقیق تغییر میدهد، تطابق سیگنال تداخل را با نور منعکس شده از اعماق نمونههای مختلف تشخیص میدهد و اسکن با تفکیک عمق را کامل میکند. |
|
PD |
سیگنال های نوری تداخل را از بازوی نمونه و بازوی مرجع تشخیص می دهد. |
|
سیستم جمع آوری داده ها (DAQ) |
سیگنال های فوتوالکتریک را برای پردازش و ذخیره سازی بلادرنگ توسط کامپیوتر به سیگنال های دیجیتال تبدیل می کند. |
|
کامپیوتر |
سیگنالهای تداخل بهدستآمده را از طریق الگوریتمهایی مانند تبدیل فوریه سریع (FFT) پردازش میکند و تصاویر توموگرافی دو بعدی یا سه بعدی با وضوح بالا را بازسازی میکند. |

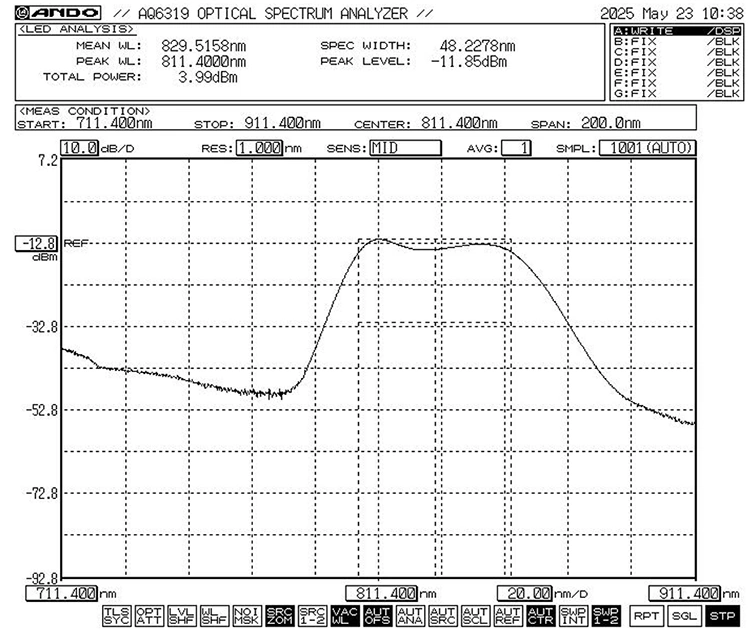

منبع نور 840 نانومتری 20 میلیواتی SLED پهن باند
دیود 840 نانومتری 10 میلی وات 35 نانومتری BW SLD
منبع نور 1060 نانومتری 1064 نانومتری SLD
Q1: چه طول موجی (بر حسب نانومتر) از منبع نور باند پهن SLD معمولاً در OCT استفاده می شود؟
A1: تصویربرداری زیست پزشکی → 800-1060nm.

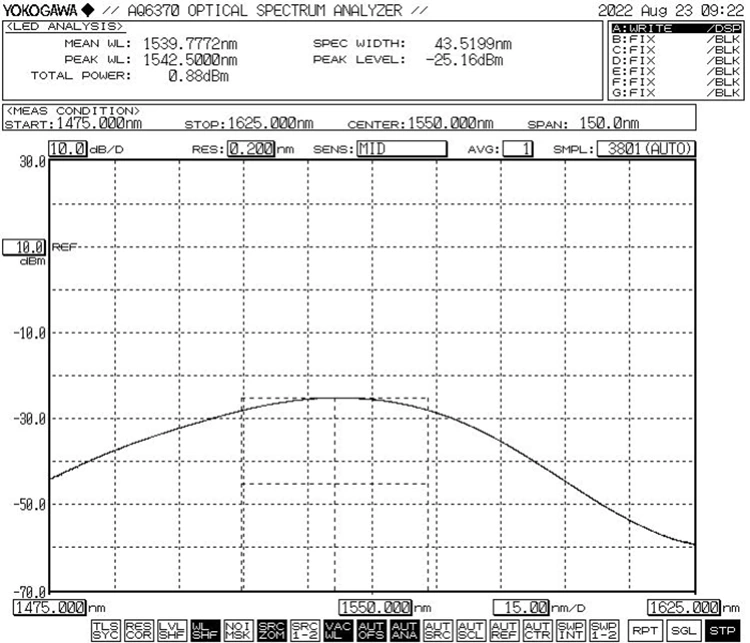

کاربردهای بازرسی صنعتی/فیبر نوری → 1300-1550 نانومتر.
Q2: آیا منبع نور باند پهن SLED به ایزولاتور نیاز دارد؟
A2: برای کاربردهای صنعتی، لازم است که به طور مستقل میزان توان نوری منعکس شده ارزیابی شود. در صورت لزوم، ممکن است چندین جداساز مورد نیاز باشد.
Q3: آیا منابع نور SLD که ارائه می کنید دارای مدار درایور داخلی هستند؟
A3: بله، ما راهحلهای مدولار را ارائه میکنیم که تراشه لیزر، مدار درایور و (اختیاری) یک جفت فیبر را یکپارچه میکند. این امکان استفاده مستقیم یا ادغام بیشتر سیستم را بدون نیاز به مشتری برای اتصال درایور خارجی فراهم می کند.
-
