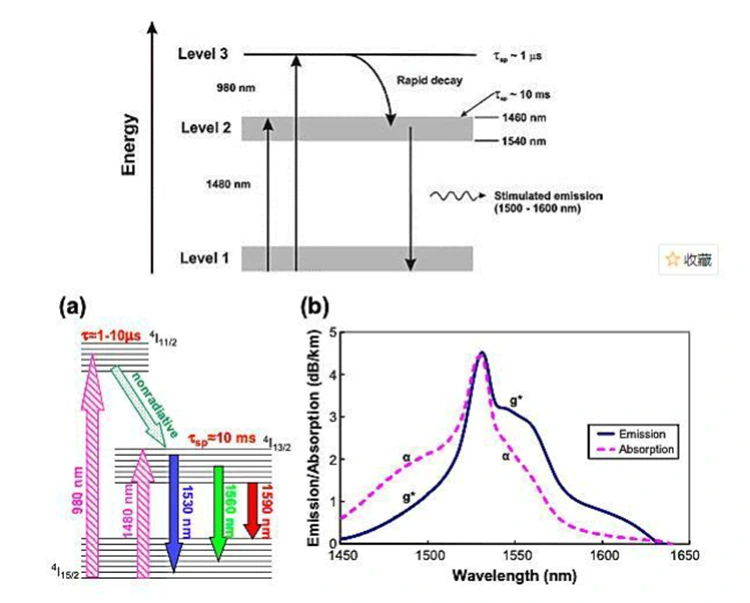

● انرژی با استفاده از منابع پمپ 980 نانومتر یا 1480 نانومتر به فیبر دوپ شده با اربیوم تزریق می شود و یون های اربیوم حالت پایه (Er3+) را به سطوح انرژی بالاتر تحریک می کند. سپس این یونها به سرعت به حالت غیر پایدار میرسند و در نتیجه به وارونگی جمعیت میرسند.
● هنگامی که یک نور سیگنال 1550 نانومتری از فیبر دوپ شده با اربیوم عبور می کند، یک فرآیند انتشار تحریک شده را آغاز می کند. این امر باعث میشود یونهای اربیوم شبهپایدار (Er3+) به حالت پایه برگردند و فوتونهای منسجمی را آزاد کنند که مشابه نور سیگنال هستند و در نتیجه به تقویت نمایی قدرت سیگنال (در رژیم سیگنال کوچک) دست مییابند.
● با استفاده از فیبرهای دوپ شده اربیوم-ایتربیوم همراه با فناوری ترکیب پمپ چند حالته، توان خروجی اشباع شده را می توان به طور قابل توجهی افزایش داد (به سطوح توان چند وات می رسد)، در نتیجه نیازهای کابل های زیردریایی با مسافت بسیار زیاد، سیستم های CATV با قدرت بالا و انتقال با چگالی بالا را برآورده می کند.
|

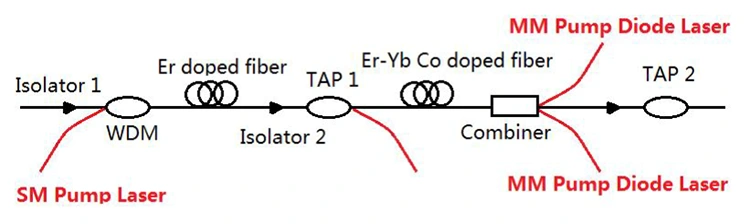

جزء |
توضیحات |
|
ایزولاتور نوری |
سیگنال های نوری را در یک جهت هدایت می کند، از ایجاد خود نوسانی نور منعکس شده جلوگیری می کند و از منبع پمپ و پایداری پیوند سیگنال محافظت می کند. |
|
کوپلر WDM |
به طور موثری نور پمپ تک حالته (SM) 980/1480 نانومتری و نور سیگنال 1550 نانومتری را برای انتقال انرژی و سیگنال به فیبر دوپ شده با اربیوم جفت می کند. |
|
فیبر Er-doped |
رسانه بهره هسته ای که سیگنال های نوری را از طریق انتقال سطح انرژی یون های اربیوم تقویت می کند و عملکرد پایه و نویز را تعیین می کند. |
|
تقسیم کننده TAP |
بخشی از سیگنال نوری را در زمان واقعی برای نظارت بر توان بدون تأثیر بر پیوند اصلی ضربه میزند و تجسم وضعیت سیستم را فعال میکند. |
|
فیبر مشترک دوپ شده Er-Yb |
راندمان جذب پمپ و توان خروجی اشباع را بهبود می بخشد، مناسب برای کاربردهای تقویتی با قدرت بالا و طولانی مدت. |
|
ترکیب کننده |
چراغ پمپ چند حالته (MM) زوج با چراغ سیگنال از پیش تقویت شده برای تحقق تزریق پمپ با قدرت بالا و افزایش بهره پس از مرحله. به طور گسترده در طرح های EYDFA با قدرت بالا استفاده می شود. |
|
PumpLaserSource |
انرژی تحریک را در 980 نانومتر / 1480 نانومتر فراهم می کند: • پمپ 980 نانومتری: صدای کم، راندمان بالا، مناسب برای کاربردهای مسافت متوسط و کوتاه • پمپ 1480 نانومتری: قدرت اشباع بالاتر، مناسب برای کاربردهای کابل های دوربرد و زیردریایی • پمپ چند حالته: مناسب برای نیازهای تقویتی با توان بالا |
دیود لیزری 980 نانومتری با پمپ خنک کننده TEC
ماژول لیزر دیود پمپ 980 نانومتری با مدارهای محرک داخلی
تقویت کننده تقویت کننده فیبر باند C با دوپ اربیوم
منبع لیزر پمپ رامان 1457 نانومتری
Q1: مزایای پمپاژ 980 نانومتر و پمپاژ 1480 نانومتر به ترتیب چیست؟
A1: مزایای پمپاژ 980 نانومتر: راندمان تبدیل پمپ بالا و میزان نویز کمتر. این گزینه اصلی برای EDFA های کم تا متوسط است که به طور گسترده در شبکه های شهری، شبکه های دسترسی و برخی سناریوهای اتصال به مرکز داده استفاده می شود.
مزایای پمپاژ 1480 نانومتر: راندمان کوانتومی پمپ بالاتر و قدرت خروجی تک دستگاه بالاتر که به طور قابل توجهی قدرت خروجی اشباع را بهبود می بخشد. این راه حل اصلی پمپاژ برای EDFA های پرقدرت است، به ویژه برای شبکه های ستون فقرات در مسافت های طولانی، کابل های نوری زیردریایی و سناریوهای انتقال از راه دور با ظرفیت بالا.
Q2: تفاوت بین EDFA تک حالته و چند حالته چیست؟
A2: همه EDFAهای اصلی در صنعت EDFAهای تک حالته هستند. هیچ محصول EDFA چند حالته تجاری قابل دوام وجود ندارد. EDFA های تک حالته به طور خاص برای سیستم های فیبر تک حالته طراحی شده اند که با ویژگی های کم تلفات فیبر تک حالته مطابقت دارند. آنها عمدتاً برای انتقال نوری از راه دور استفاده می شوند و به عنوان اجزای اصلی در مخابرات و انتقال مرکز داده از راه دور استفاده می شوند. فیبر چند حالته فقط برای انتقال در فواصل کوتاه حدود 100 متر، با تلفات انتقال بالا و پراکندگی چند مسیری مناسب است. برای جبران سود در سناریوهای فاصله کوتاه، تقویت کننده های نوری نیمه هادی کوچک (SOA) به جای EDFA ترجیح داده می شوند.
Q3: آیا محدوده طول موج بر عملکرد EDFA تأثیر می گذارد؟
A3: بله، طول موج بر عملکرد EDFA تأثیر می گذارد. EDFAها عمدتاً در باند C و باند L، با محوریت تقریباً 1550 نانومتر، کار میکنند. در محدوده طراحی شده، آنها افزایش مسطح و نویز کم را ارائه می دهند. فراتر از محدوده، بهره کاهش می یابد و نویز افزایش می یابد. برای اطمینان از عملکرد EDFA، لطفاً مطمئن شوید که محدوده طول موج تقویت کننده با نیازهای سیستم مطابقت دارد.
-
