1. معرفی منبع لیزر پمپ رامان 1457 نانومتری
2. فنی مشخصات
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. لوازم جانبی استاندارد
6. راهنمای عملیات ایمن
7. اطلاعات سفارش
8. دیتاشیت و برگه آزمایش
9. شرایط مظنه و پرداخت
10. زمان سرب
11. یادداشت های عملیات و تعمیر و نگهداری
12. تضمین کیفیت و خدمات پس از فروش

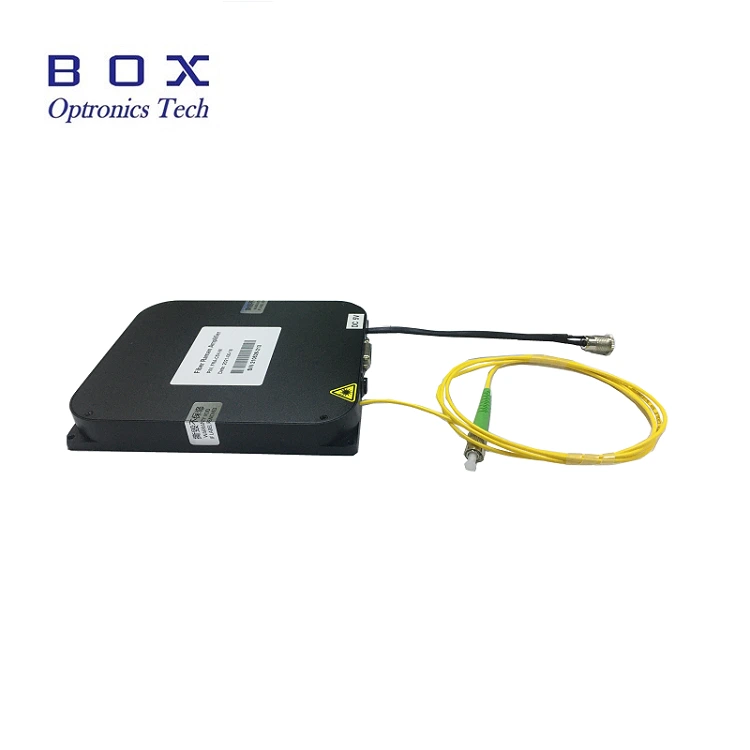

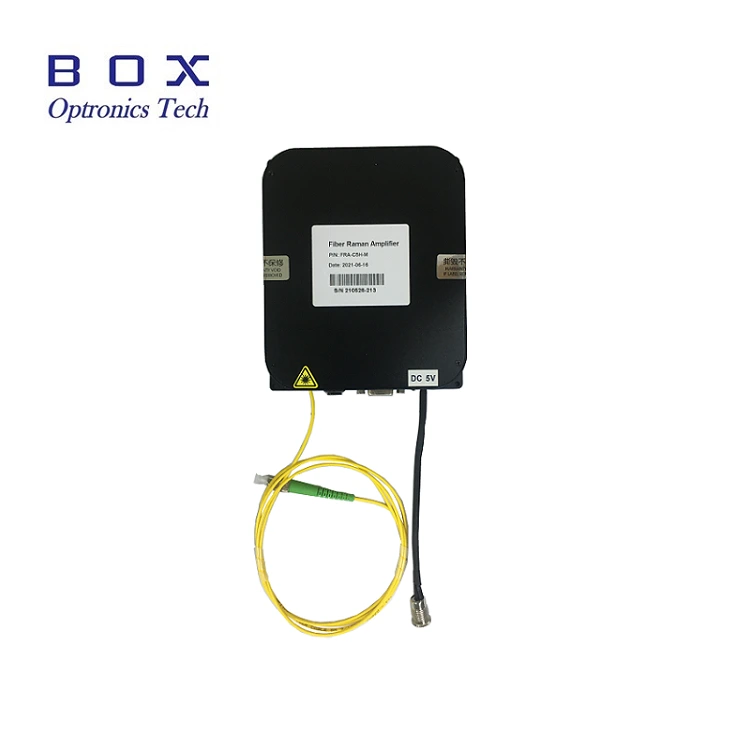

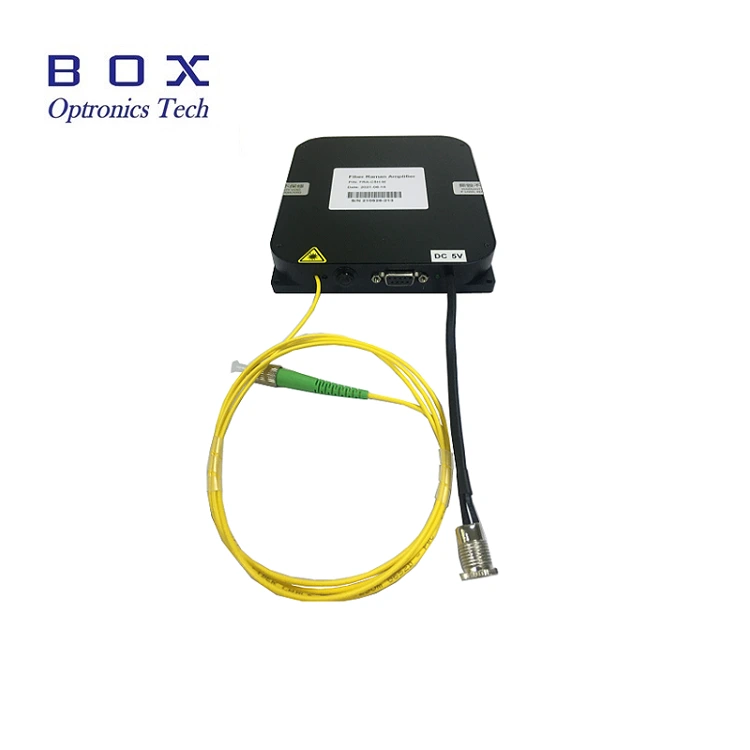

این منبع لیزر 1457 نانومتری پمپ رامان با فیبر است توری Bragg طراحی شده برای تقویت کننده فیبر رامان و تقویت کننده فیبر Er-doped، یک مدار درایو حرفه ای طراحی شده و کنترل TEC برای اطمینان از ایمن بودن عملکرد لیزر، توان خروجی پایدار و طیف. قابل ارائه است در بسته دسکتاپ یا ماژولار با رابط ارتباطی RS-485 و نرم افزار مانیتورینگ برای یکپارچه سازی سیستم 400 مگاوات توان خروجی بالا لطفا استفاده کنید با ولتاژ نامی، کنترل دما و رطوبت، از گرمای خوب اطمینان حاصل کنید اتلاف، جلوگیری از اضافه بار خروجی، و آلودگی.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|
طول موج عملیاتی |
نانومتر |
1±1457 |
|
|
توان خروجی |
میلی وات |
400-450 |
|
|
بی ثباتی قدرت (کوتاه مدت 15 دقیقه) |
دسی بل |
≤±0.02 |
|
|
بی ثباتی قدرت (بلند مدت 8 ساعت) |
دسی بل |
0.05 ≤ |
|
|
رابط |
- |
FC/APC |
|
|
نوع فیبر |
- |
SMF-28e |
|
|
ابعاد |
میلی متر |
195 (W)×220 (D)×120 (H) |
نیمکت |
|
ابعاد |
میلی متر |
150 (W)×125 (D)×20 (H) |
ماژول |
|
منبع تغذیه |
V |
AC 110 ~ 240 ولت، <20 وات |
نیمکت |
|
منبع تغذیه |
V |
DC 5V/4A، <15W |
ماژول |
|
اتلاف نیرو |
W |
≤60 |
|
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
● 400 میلی وات قدرت خروجی بالا؛
● قدرت و پایداری طیفی؛
● DB9 ارتباطات زن (RS485) برای ادغام آسان.
● رامان تقویت کننده فیبر؛
● EDFA تقویت کننده فیبر قطره ای Er-droped.

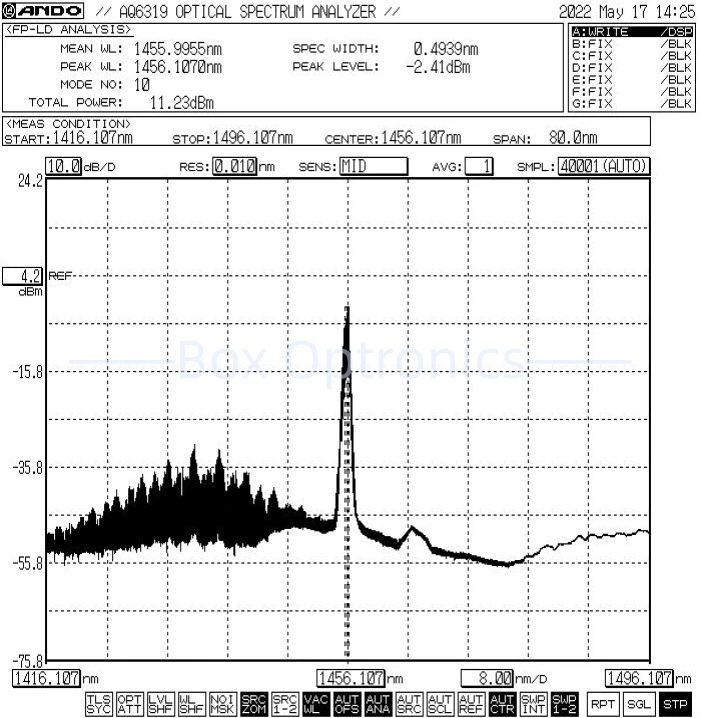

● طیف معمولی: 1457 نانومتر، تحمل +/-1.
● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
منبع لیزر پمپ (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS485 DB9 |
1 |
|
3 |
آداپتور برق (اختیاری) |
1 |
|
4 |
گزارش تست محصول |
1 |
مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید آیا تمام لوازم جانبی کامل هستند، از جمله ماژول منبع لیزر پمپ، USB کابل داده، آداپتور برق، گزارش تست و غیره
مرحله 2. منبع تغذیه: به یک DC متصل است منبع تغذیه سوئیچینگ یا منبع تغذیه تنظیم شده که مطابق با توان آنها باشد الزامات تامین فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V). آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)
مرحله 3. اتصال فیبر خروجی: باز کنید درپوش گرد و غبار در رابط فیبر یا فلنج، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تایید عدم آلودگی و آسیب.
Setp4.Connect به کامپیوتر میزبان: استفاده کنید کابل داده USB-RS485 DB9 برای اتصال منبع لیزری پمپ رامان 1457 نانومتری و کامپیوتر؛ کامپیوتر ابتدا باید یک درایور پورت سریال اختصاصی را نصب کند کابل داده پورت سریال USB-RS485 و در غیر این صورت کامپیوتر میزبان را شناسایی کنید نرم افزار و ماژول منبع نور را نمی توان به درستی متصل کرد و ارتباط برقرار کرد. لطفا درایور را از Box Optronics بخواهید.

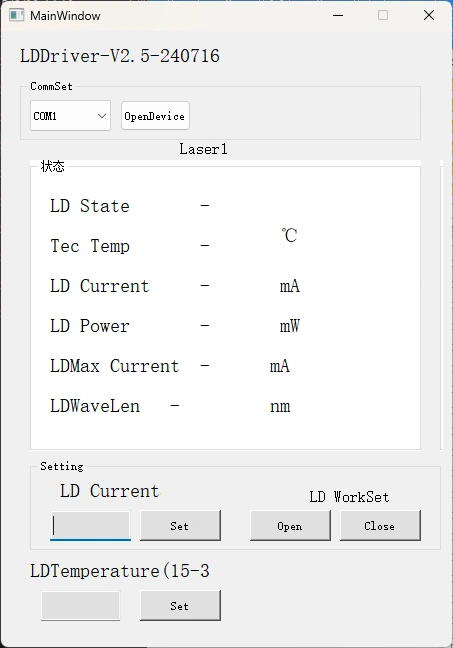

نرم افزار Step5.Control: Box Optronics دستور سریال یا نرم افزار رایانه شخصی را فراهم می کند جریان LD و دمای LD لیزر پمپ رامان 1457 نانومتری را کنترل کنید منبع پورت صحیح را انتخاب کنید، جریان و دما را تنظیم کنید، سپس کلیک کنید دکمه باز کردن (برای جلوگیری از آسیب، جریان درایو را به آرامی افزایش دهید عملیات اولیه بلافاصله جریان کامل را اعمال نکنید.)
مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال را قطع کنید اتصال فیبر
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
بعد |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
منبع لیزر پمپ |
1457:1457 نانومتر 1480:1480 نانومتر |
4H: 400mW |
اس ام: SMF-28e |
FA:FC/APC SA:SC/APC دیگر |
م: ماژول ب: نیمکت |
به عنوان مثال: BSLD-1457-4HSM-FA-M
(اطلاعات سفارش: منبع لیزر پمپ رامان 1457 نانومتری، خروجی 400 میلی وات برق، با فیبر SMF-28e، کانکتور FC/APC، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● درج یا برداشتن مکرر فیبر نوری توصیه نمی شود اتصالات در هر دو انتهای ورودی و خروجی، به منظور جلوگیری از گرد و غبار آلودگی - که می تواند منجر به افزایش از دست دادن درج شود - یا سوزش وجه های انتهایی رابط فیبر.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای فیبر نوری باید باشند پوشیده از کلاه های گرد و غبار
● اگر فیبر خروجی باید به فیبر دیگری متصل شود، اینطور است توصیه می شود از اسپلایسر فیوژن استفاده کنید.
● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. فروشگاه در یک مکان خشک
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
