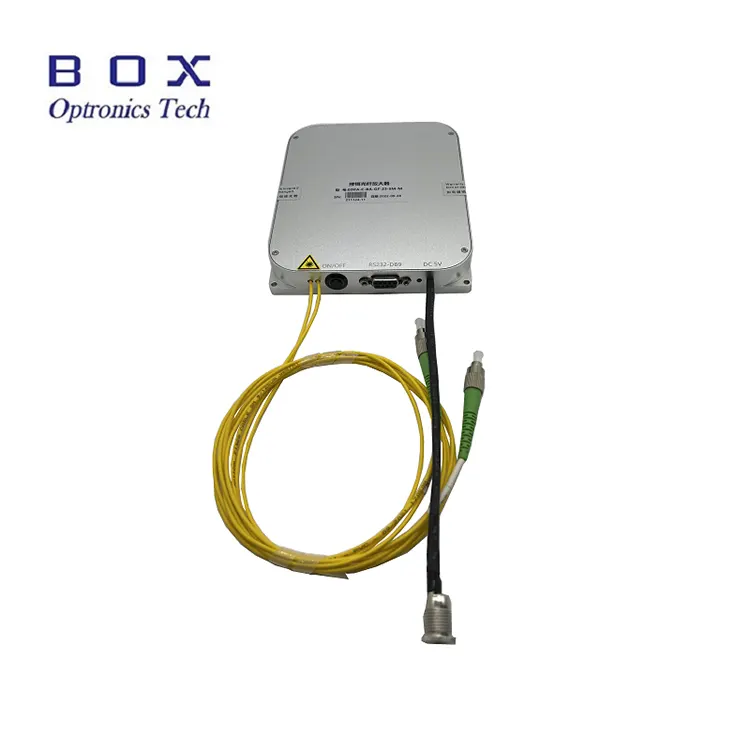

تقویتکنندههای تقویتکننده فیبر باند C با دوپ اربیوم هستند طراحی شده برای برنامه های کاربردی در ارتباطات نوری، سنجش فیبر نوری، CATV، و تحقیقات آزمایشگاهی آنها دارای محدوده طول موج گسترده، قدرت بالا و نویز کم، با هر دو حالت عملکرد ACC و APC. یک پورت سریال ارتباطی و کابل برق برای عملیات plug-and-play ارائه شده است. دستورات هستند برای ادغام آسان در سیستم های مشتری در دسترس است. توان خروجی چندگانه تنظیمات از 15 تا 26 دسی بل در دسترس هستند، با تک حالت و گزینه های فیبر حفظ پلاریزاسیون شامل یک سال گارانتی می باشد. چه زمانی با استفاده از این ماژول ها، اطمینان حاصل کنید که صفحه انتهایی فیبر تمیز است، مراقب لیزر باشید محدودیت های ورودی، و اقدامات احتیاطی ایمنی لیزر لازم را انجام دهید.
|
پارامترها |
واحد |
ارزش ها |
یادداشت ها |
|||||
|
محدوده طول موج |
نانومتر |
1530 تا 1565 |
باند سی |
|||||
|
برق ورودی |
dBm |
-6~+3 |
|
|||||
|
توان خروجی |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
ورودی @-3dBm |
|
رقم نویز |
دسی بل |
≤5.0 |
|
|||||
|
PDG |
دسی بل |
≤0.3 |
|
|||||
|
PMD |
ps |
≤0.5 |
|
|||||
|
جداسازی ورودی/خروجی |
دسی بل |
≥35 |
|
|||||
|
مانیتور برق |
دسی بل |
توان خروجی |
|
|||||
|
حالت عملیاتی |
- |
ACC/APC |
|
|||||
|
فیبر دم خوک |
- |
SMF-28 |
FC/APC |
|||||
|
رابط ارتباطی
|
- |
صفحه نمایش لمسی/DB9 زن (RS232) |
نیمکت |
|||||
|
- |
DB9 Female (RS232) |
ماژول |
||||||
|
منبع تغذیه
|
- |
AC 110 ~ 240 ولت، <30 وات |
نیمکت |
|||||
|
- |
DC 5V، <15W |
ماژول |
||||||
|
ابعاد
|
میلی متر
|
260 (W)×280 (D)×120 (H) |
نیمکت |
|||||
|
150 (W)×125 (D)×20 (H) |
ماژول |
|||||||
|
(15~20dBm)：70(W)×90(D)×15(H) |
ماژول |
|||||||
|
دمای عملیاتی |
℃ |
-5 ~ +55 |
|
|||||
|
رطوبت عملیاتی |
℃ |
0 تا 70 درصد |
|
|||||
● محدوده طول موج گسترده؛
● بالا توان خروجی؛
● سر و صدای کم؛
● DB9 ارتباطات زن (RS232) برای ادغام آسان.
1. برنامه های کاربردی محصول-باند C تقویت کننده فیبر دوپ شده با اربیوم
● نوری ارتباطات فیبر؛
● نوری سنسور فیبر؛
● فیبر لیزر

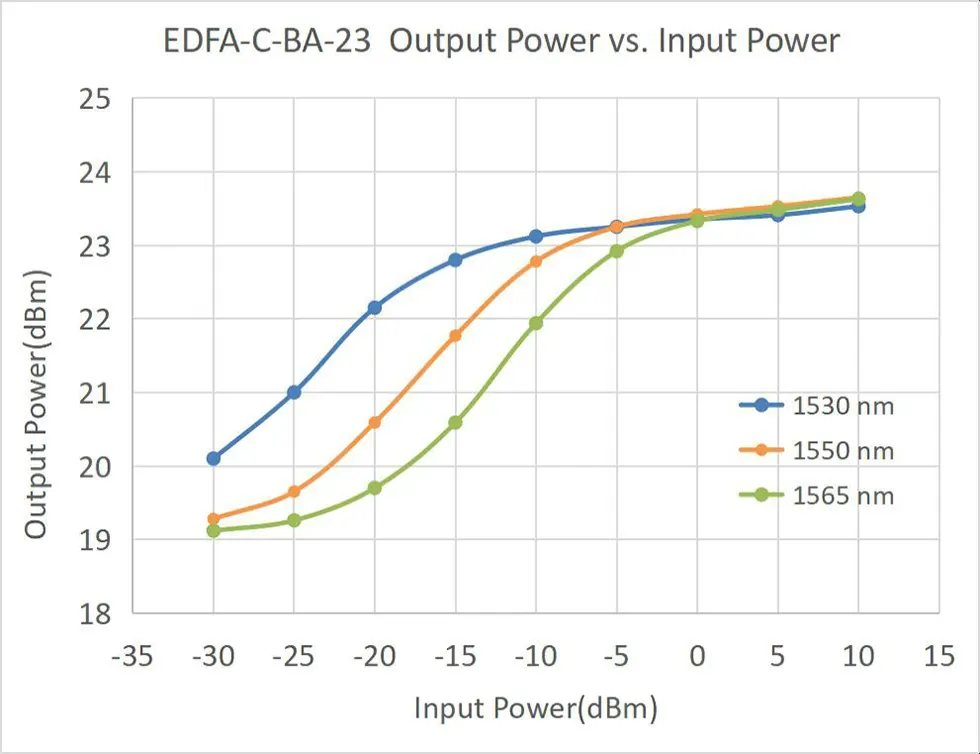

● منحنی مشخصه معمولی
● لوازم جانبی استاندارد
|
|
لوازم جانبی |
مقدار |
|
1 |
EDFA (میزبان ماژول) |
1 |
|
2 |
کابل داده USB-RS232 DB9 |
1 |
|
3 |
آداپتور برق |
1 |
|
4 |
گزارش تست محصول |
1 |
|
5 |
دفترچه راهنمای عملیات |
1 |
|
نام |
نوع EDFA |
طول موج |
توان خروجی |
نوع فیبر |
بعد |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
دوپ شده با اربیوم تقویت کننده فیبر |
BA: تقویت کننده تقویت کننده |
باند C:C |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 : ماژول M20 : ماژول ب: نیمکت |
به عنوان مثال: EDFA-C-BA-23-SM-M
(اطلاعات سفارش: تقویت کننده تقویت کننده فیبر دوپ شده با باند C، توان خروجی 23dB، با SMF-28efiber، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر خواهد بود ارسال شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

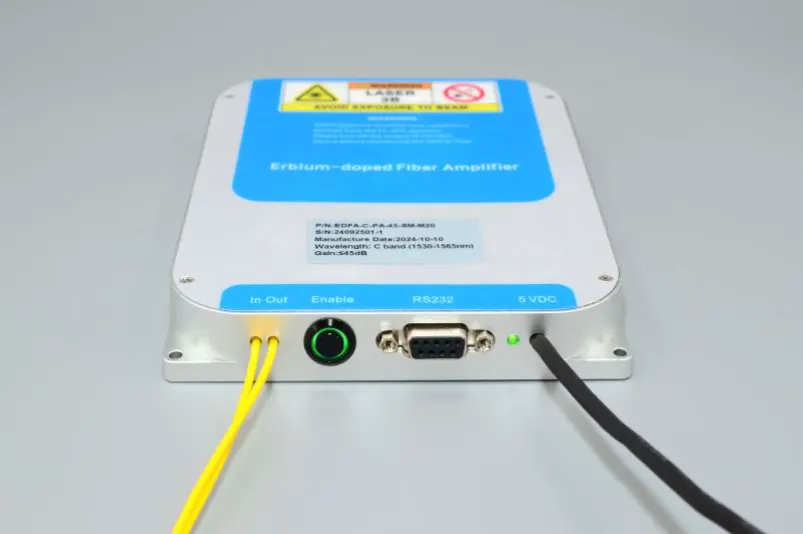

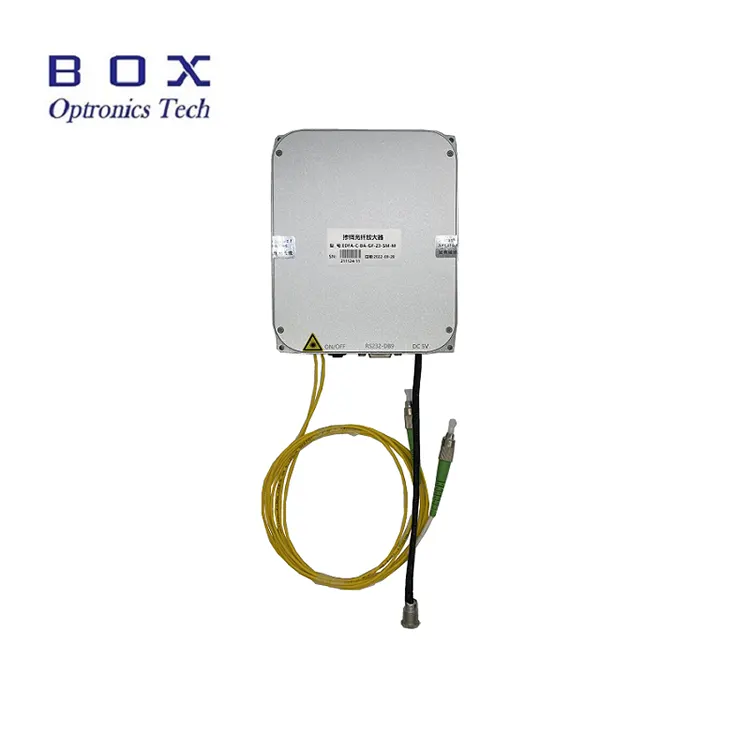

مرحله 1. ظاهر: سمت جلو EDFA به طور متوالی با فیبرهای نوری ورودی و خروجی مجهز شده است سوئیچ فعال سازی خروجی تقویت نوری، ارتباط کامپیوتر میزبان رابط (پیشفرض RS232 DB9)، چراغ نشانگر برق، و سیم برق (پیش فرض DC 5V).
گام 2. منبع تغذیه: برق پورت برق پیش فرض DC5.5×2.1 میلی متر است رابط، و یک آداپتور برق DC5V مطابق با زمانی که محصول از کارخانه خارج می شود روش اتصال بین آداپتور برق و ماژول EDFA در شکل زیر نشان داده شده است. لطفا حتما استفاده کنید آداپتور برق منطبق اصلی استفاده از آداپتور برق نامناسب خواهد بود باعث می شود EDFA به درستی کار نکند یا به EDFA آسیب برساند. U شکل کانکتور خط منبع تغذیه نیز می تواند برای اتصال کاربران به a منبع تغذیه سوئیچینگ، اما باید از قبل در هنگام تهیه پیشنهاد شود.
مرحله 3. اتصال جامپرهای فیبر: باز درپوش گرد و غبار کانکتور فیبر نوری، صفحه انتهایی فیبر را بررسی کنید و قبل از اتصال نوری دیگر، اطمینان حاصل کنید که هیچ آلودگی و آسیبی وجود ندارد دستگاه های فیبر یا تجهیزات تست. برای فیبر خروجی EDFA پرقدرت مدل، توصیه می شود برای اتصال از روش اتصال فیوژن استفاده شود.
Setp4.Heat dissipation:این ماژول تقویت کننده فیبر دوپ شده با اربیوم مقدار مشخصی گرما تولید می کند. این سطح پایین آمپلی فایر (سمت بدون متن) باید نزدیک باشد تماس با هیت سینک، پره اتلاف حرارت، یا سطح فلزی در پایین شاسی کاربر برای دستیابی به خنک کننده هوای مناسب توصیه می شود یک اثر اتلاف گرما خوب محیط کاری بهینه توصیه شده دما -5 تا +35 درجه سانتیگراد است. زمانی که دمای محیط بیش از 50 ℃، تقویت کننده در حالت آماده به کار شروع نمی شود. زمانی که دمای محیط بیش از 55 درجه سانتیگراد، تقویت کننده در حالت کار به طور خودکار خروجی لیزر را متوقف می کند و وارد می شود حالت آماده به کار برای محافظت از خود هنگامی که دمای محیط به 50 درجه کاهش می یابد، تقویت کننده به طور خودکار خروجی را از سر می گیرد.
مرحله 5. قدرت نوری ورودی: این تقویت کننده فیبر دوپ شده با اربیوم هیچ آستانه ای ندارد نیاز به توان سیگنال نوری ورودی وقتی میانگین توان از سیگنال نوری ورودی به توان نزدیک به صفر کاهش می یابد، تقویت کننده همچنان ادامه خواهد داشت وضعیت کار را حفظ کنید و پورت خروجی انتشار خود به خودی خواهد داشت خروجی با این حال، برای به دست آوردن یک اثر تقویت ایده آل تر و سیگنال به نویز نسبت، توصیه می شود قدرت نوری ورودی را در توان کنترل کنید محدوده تشریح شده در برگه آزمایش یا مشخصات محصول.
Step6.Host Computer Control: این تقویت کننده یک محصول ماژولار است و نیاز به آن دارد برای تنظیم و نظارت با نرم افزار کامپیوتر میزبان اختصاصی ترکیب شود وضعیت کار و پارامترهای عملیاتی EDFA. نیازهای کامپیوتر کاربر برای نصب برنامه درایور پورت سریال USB-232 و کامپیوتر میزبان EDFA نرم افزار کنترل ارائه شده توسط شرکت ما درایور پورت سریال USB-232 برنامه باید نصب شود، در غیر این صورت نرم افزار کامپیوتر میزبان نمی تواند متصل شود و به طور معمول با ماژول EDFA ارتباط برقرار کنید. لازم به ذکر است که برنامه درایور پورت سریال USB-232 باید با USB-232 واقعی سازگار باشد کابل پورت سریال استفاده شده شماره نسخه نرم افزار کامپیوتر میزبان EDFA نرم افزار باید با شماره نسخه نرم افزاری که روی آن ثبت شده است مطابقت داشته باشد برگه تست محصول
مرحله 7. رابط نرم افزار کامپیوتر میزبان: اطلاعاتی که می تواند توسط نرم افزار کامپیوتر میزبان نمایش داده شود شامل می شود حالت کار تقویت کننده، مقدار هدف توان نوری خروجی، لیزر پمپ مقدار هدف فعلی و وضعیت پایش دما

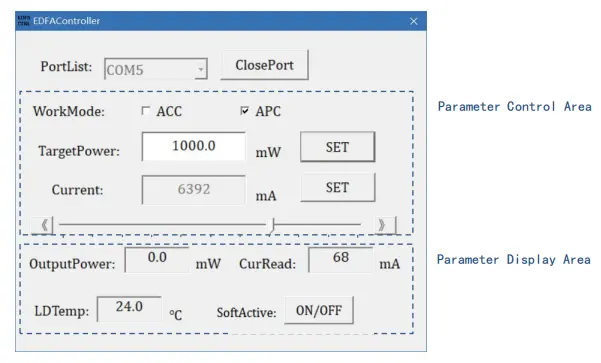

مرحله 8. عملیات خاص: پس از با شروع نرم افزار کامپیوتر میزبان، ابتدا پورت سریال صحیح را انتخاب کنید شماره در دنباله پورت سریال PortList، روی دکمه OpenPort کلیک کنید تا باز شود پورت سریال در این زمان، پنجرههای Current Read و LDTemp نمایش داده میشوند جریان کار و دمای پمپ ماژول. هدف را وارد کنید مقدار توان نوری را در پنجره TargetPower قرار دهید و روی دکمه SET کلیک کنید. چه زمانی سوئیچ دکمه ماژول EDFA و سوئیچ دکمه SoftActive روی نرم افزار هر دو روشن است، تنظیمات اعمال می شود و EDFA نوری است توان خروجی
مرحله 9. حالت کنترل: مدل استاندارد این تقویت کننده فیبر از دو حالت کار، کنترل جریان اتوماتیک پشتیبانی می کند حالت (حالت ACC) و حالت کنترل خودکار قدرت (حالت APC). شما می توانید تغییر دهید بین این دو حالت کاری از طریق گزینه WorkMode. هنگام تعویض، لطفا توجه داشته باشید که ابتدا کلید دکمه فعال را خاموش کنید. (* مقداری تقویت کننده مدلها فقط از حالت ACC مانند EDFA-C-PA پشتیبانی میکنند. در حالت ACC، پمپ را وارد کنید مقدار فعلی را در پنجره Current کلیک کنید و روی دکمه SET کلیک کنید یا مستقیما بکشید لغزنده چپ و راست برای تنظیم مقدار جریان پمپ. در حالت APC، وارد شوید مقدار توان نوری هدف را در پنجره TargetPower قرار دهید و روی SET کلیک کنید دکمه
مرحله 10. فعال سازی خروجی: زمانی که کلید دکمه را در جلوی ماژول و دکمه SoftActive را فعال کنید سوئیچ نرم افزار هر دو روشن می شوند، تنظیمات اعمال می شود و تقویت کننده دارای خروجی لیزر است و چراغ نشانگر لیزر روشن است. روشن/خاموش دکمه به رنگ قرمز نمایش داده خواهد شد. توان خروجی در مانیتورینگ پارامتر ناحیه قدرت نوری خروجی واقعی فعلی را نشان می دهد، CurRead جریان را نشان می دهد جریان پمپ و LDTemp دمای داخلی را نشان می دهد.
مرحله 11. خاموش شدن: ابتدا آن را خاموش کنید کلید ON/OFF در کنار آمپلی فایر و دکمه SoftActive نرم افزار را روشن کنید، روی ClosePort کلیک کنید تا پورت سریال بسته شود و سپس نرم افزار را ببندید
مرحله 12. پارامتر حافظه: حالت و پارامترهای تنظیم شده توسط نرم افزار کنترل به طور خودکار در داخل ذخیره می شود ماژول EDFA و عملکرد حافظه خاموش کننده را دارند. اگر نیازی نیست پارامترهای EDFA را تغییر دهید، لازم نیست به کامپیوتر میزبان متصل شوید هنگام استفاده مجدد از آن
● هنگام راه اندازی، ابتدا تأیید کنید که سوئیچ روشن و کلید کلید خاموش شده و سپس منبع تغذیه را وصل کنید. هنگام خاموش شدن، ابتدا کلید کلید را خاموش کنید و پس از خروجی برق را قطع کنید چراغ نشانگر خاموش می شود هنگامی که برق را مستقیماً قطع نکنید EDFA در حال کار است.
● قرار دادن و جدا کردن مکرر خروجی توصیه نمی شود اتصالات فیبر برای جلوگیری از آلودگی گرد و غبار، که ممکن است منجر به افزایش شود از بین رفتن یا سوختن صفحه انتهایی رابط فیبر.
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای فیبر نوری باید باشند پوشیده از کلاه های گرد و غبار
● اگر فیبر خروجی باید به فیبر دیگری متصل شود، اینطور است توصیه می شود از اسپلایسر فیوژن استفاده کنید.
● لطفاً در برابر رطوبت، گرد و غبار و خوردگی اقدامات احتیاطی انجام دهید. فروشگاه در یک مکان خشک
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
