ماژول لیزر دیود پمپ 980 نانومتری با مدارهای محرک داخلی

Box Optronics بر روی ماژول لیزری پمپ دیود 980 نانومتری با مدارهای درایو داخلی تمرکز کرده است. ما به طور مداوم در طراحی سفارشی، تحقیق و توسعه مستقل و تولید انبوه حجم بالا ماژول های دیود لیزری پمپ 980 نانومتری با مدارهای درایو داخلی شرکت می کنیم. محصولات ما از طریق ثبات عملیاتی برجسته، سیستم های مدیریت کیفیت و قیمت گذاری مقرون به صرفه، مزیت های رقابتی به دست می آورند و به رسمیت شناختن و اعتماد گسترده ای در بازار به دست می آورند.

ارسال استعلام

توضیحات محصول

فهرست مطالب

1. معرفی ماژول لیزر دیود پمپ 980 نانومتری با مدارهای محرک داخلی

2. فنی مشخصات

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. لوازم جانبی استاندارد

6. راهنمای عملیات ایمن

7. اطلاعات سفارش

8. دیتاشیت و برگه آزمایش

9. شرایط مظنه و پرداخت

10. زمان سرب

11. یادداشت های عملیات و تعمیر و نگهداری

12. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

ماژول لیزر دیود پمپ 980 نانومتری با درایو داخلی مدارها به ویژه برای ارتباطات نوری، تقویت فیبر، و تحقیقات اپتیک غیرخطی. این یک تراشه لیزری، مدار درایو، واحد حفاظت کنترل دما، و ساختار خروجی فیبر در یک، با هیچ درایو خارجی مورد نیاز، plug-and-play. 200mW/400mW/600mW در دسترس هستند. اس ام فیبر و فیبر PM اختیاری هستند. گارانتی 1 ساله. هنگام استفاده از منبع لیزر ماژول برای مدت طولانی، مطمئن شوید که اتلاف گرما را در نظر بگیرید. قرار دهید ماژول روی هیت سینک

محصول مشخصات

پارامترها	واحد	ارزش ها	یادداشت ها
طول موج عملیاتی	نانومتر	1±974، 1±976
توان خروجی	میلی وات	200-700
بی ثباتی قدرت (کوتاه مدت 15 دقیقه)	دسی بل	≤±0.02
بی ثباتی قدرت (بلند مدت 8 ساعت)	دسی بل	0.05 ≤
رابط	-	FC/APC
نوع فیبر	-	Hi1060/PM980
ابعاد	میلی متر	195 (W)×220 (D)×120 (H)	نیمکت
ابعاد	میلی متر	150 (W)×125 (D)×20 (H)	ماژول
منبع تغذیه	V	AC 110 ~ 240 ولت، <20 وات	نیمکت
منبع تغذیه	V	DC 5V/4A، <15W	ماژول
اتلاف نیرو	W	≤ 60
دمای عملیاتی	℃	-5 ~ +55
دمای ذخیره سازی	℃	-40 ~ +85

ویژگی های محصول

● مدارهای درایو یکپارچه داخلی، بدون خارجی نیاز به درایور برد

● جمع و جور و کوچک، مناسب برای یکپارچه سازی و نصب آسان

● قدرت و پایداری طیفی

● رابط ارتباطی سازگار است.

برنامه های کاربردی محصول

● منبع پمپ برای تقویت کننده های فیبر (EDFA).

● تجهیزات سنجش لیزری

● انتقال ارتباطات فیبر نوری سیستم ها

● تشخیص بیولوژیکی

جزئیات محصول

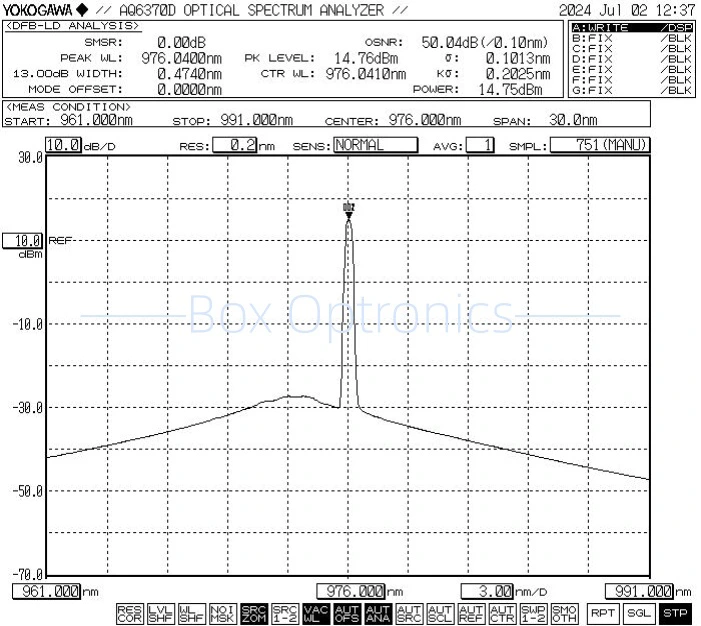

● طیف معمولی: 976 نانومتر

980nm Pump Diode Laser Module with Built-in Drive Circuits

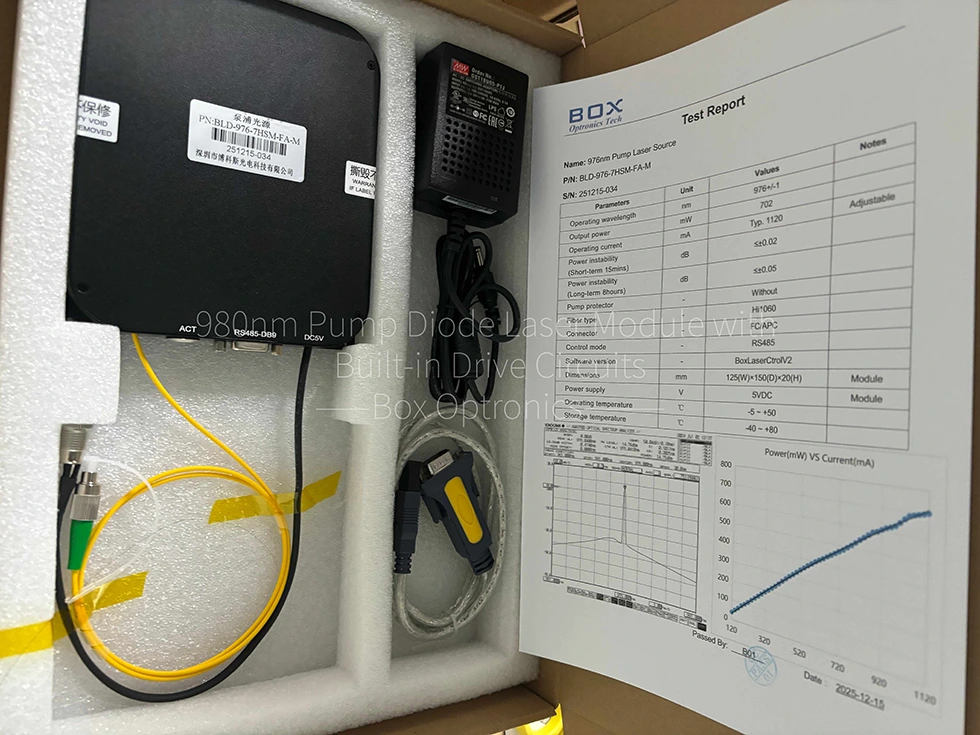

● لوازم جانبی استاندارد

	لوازم جانبی	مقدار
1	منبع لیزر پمپ (میزبان ماژول)	1
2	کابل داده USB-RS485 DB9	1
3	آداپتور برق (اختیاری)	1
4	گزارش تست محصول	1

980nm Pump Diode Laser Module with Built-in Drive Circuits

مراحل عملیات

مرحله 1. باز کردن بسته بندی: قبل از مونتاژ، بررسی کنید آیا تمام لوازم جانبی کامل هستند، از جمله ماژول منبع لیزر پمپ، USB کابل داده، آداپتور برق، گزارش تست و غیره

مرحله 2. منبع تغذیه: به یک DC متصل است منبع تغذیه سوئیچینگ یا منبع تغذیه تنظیم شده که مطابق با توان آنها باشد الزامات تامین فقط از آداپتور برق منطبق اصلی (DC5V یا DC12V). آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. (آداپتور برق مطابق با استانداردهای ولتاژ محلی عرضه می شود.)

مرحله 3. اتصال فیبر خروجی: باز کنید درپوش گرد و غبار در رابط فیبر یا فلنج، صفحه انتهایی فیبر را بررسی کنید و فیبر را وصل کنید یا فیبر را به دستگاه یا برق سنج مورد آزمایش متصل کنید پس از تایید عدم آلودگی و آسیب.

Setp4.Connect به کامپیوتر میزبان: استفاده کنید کابل داده USB-RS485 DB9 برای اتصال ماژول لیزر دیود پمپ 980 نانومتری با مدارهای درایو داخلی و کامپیوتر؛ کامپیوتر ابتدا باید a درایور پورت سریال اختصاصی برای شناسایی کابل داده پورت سریال USB-RS485، در غیر این صورت نرم افزار کامپیوتر میزبان و ماژول منبع نور نمی توانند باشند به درستی متصل و ارتباط برقرار کرده است. لطفا درایور را از Box Optronics بخواهید.

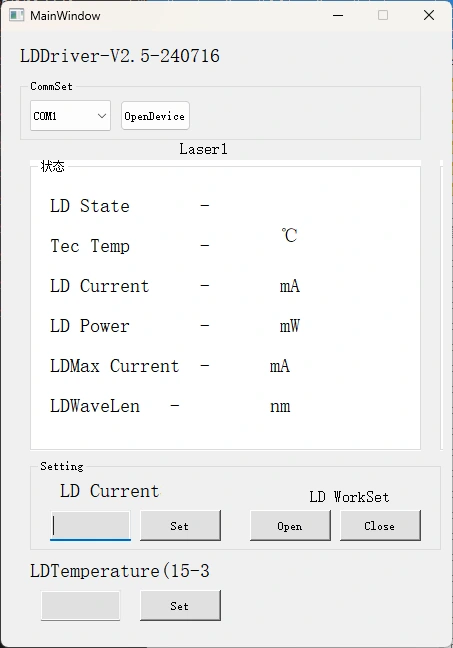

نرم افزار Step5.Control: Box Optronics دستور سریال یا نرم افزار رایانه شخصی را فراهم می کند جریان LD و دمای LD ماژول لیزر دیود پمپ 980 نانومتری را کنترل کنید با مدارهای درایو داخلی. پورت صحیح را انتخاب کنید، جریان را تنظیم کنید و دما، سپس روی دکمه باز کردن کلیک کنید. (برای جلوگیری از آسیب، درایو را افزایش دهید جریان آهسته در عملیات اولیه بلافاصله جریان کامل را اعمال نکنید.)

مرحله 6. پس از استفاده، روی دکمه بستن کلیک کنید، منبع تغذیه را خاموش کنید و اتصال را قطع کنید اتصال فیبر

980nm Pump Diode Laser Module with Built-in Drive Circuits

اطلاعات سفارش

نام

طول موج

توان خروجی

نوع فیبر

رابط

بعد

محافظ پمپ

BLD

-XXX

-XX

-X

منبع لیزر پمپ

974: 974 نانومتر

976: 976 نانومتر

2H: 200mW

4H: 400mW

6H: 600mW

دیگر

اس ام: سلام 1060

PM: PM980

FA: FC/APC

SA: SC/APC

دیگر

م: ماژول

ب: نیمکت

تهی: بدون

P1: محافظ در برابر 1064 نانومتر

P5: محافظ در برابر 1550 نانومتر

به عنوان مثال: BLD-976-6HSM-FA-MP1

(اطلاعات سفارش: ماژول لیزر دیود پمپ 980 نانومتری با داخلی مدارهای درایو، 976 نانومتر، توان خروجی 600 میلی‌وات، با فیبر SM Hi1060، FC/APC کانکتور، محافظت در برابر نور بازتابی 1064 نانومتر، بسته ماژول).

* مجهز به محافظ پمپ، تضعیف توان خروجی 10-15٪ است.

برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

یادداشت های عملیات و تعمیر و نگهداری

● هنگام استفاده از ماژول منبع نور برای مدت طولانی، حتماً این کار را انجام دهید اتلاف گرما و تهویه را با نصب ماژول روی گرما در نظر بگیرید غرق شدن

● هنگام راه اندازی، ابتدا مطمئن شوید که هم کلید برق و هم کلید سوئیچ کلید در موقعیت "خاموش" است، سپس منبع تغذیه را وصل کنید. هنگام خاموش کردن، ابتدا کلید کلید را خاموش کنید. صبر کنید تا نشانگر قبل از قطع برق، نور خاموش شده است. هرگز مستقیم برق را در حین کارکردن تجهیزات قطع کنید.

● برای جلوگیری از وصل یا جدا کردن مکرر کانکتورهای فیبر خودداری کنید تجمع گرد و غبار و آسیب به انتهای صورت

● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای استفاده نشده را با درپوش های گرد و غبار بپوشانید.

● تجهیزات را در محیطی خشک و بدون رطوبت نگهداری کنید.

تضمین کیفیت و خدمات پس از فروش

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.

980nm Pump Diode Laser Module with Built-in Drive Circuits

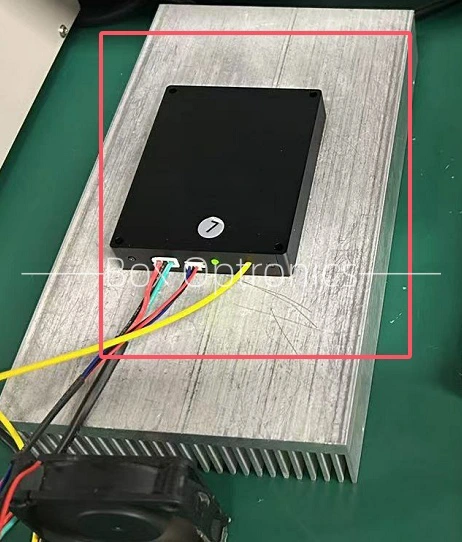

* دفع گرما برای استفاده طولانی مدت
