1. معرفی دیود لیزری 980 نانومتری TEC-Cooled Pump
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. نمونه بسته بندی
6. اطلاعات سفارش
7. دیتاشیت و برگه آزمایش
8. شرایط نقل قول و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. تضمین کیفیت و خدمات پس از فروش

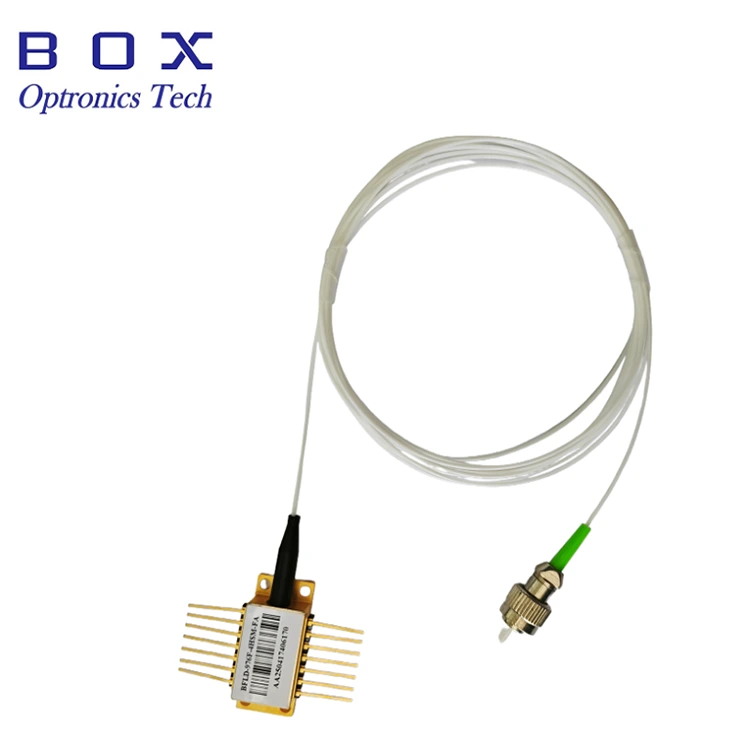

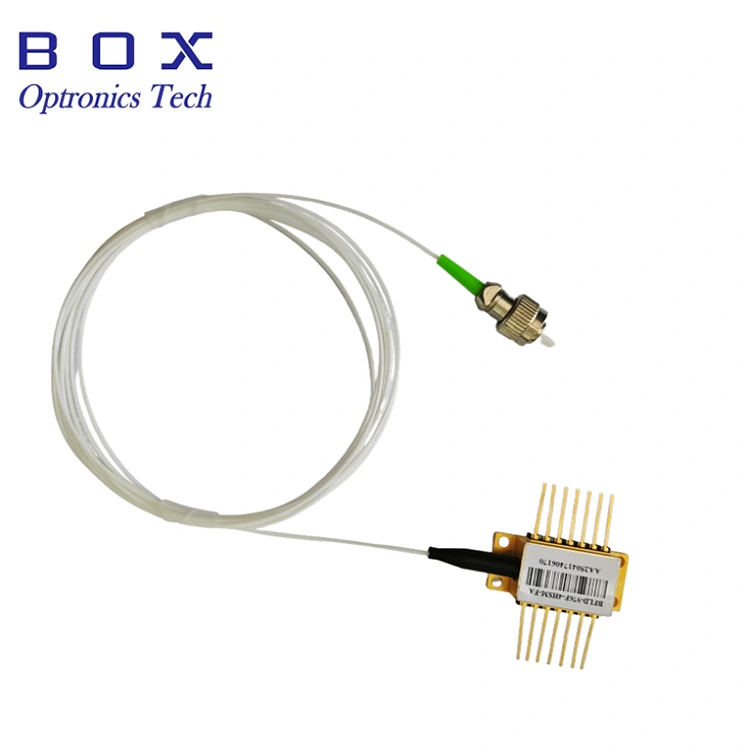

دیود لیزری 980 نانومتری TEC-Cooled Pump یک قطعه الکترونیک نوری با کارایی بالا برای ارتباطات نوری، تقویت کننده های فیبر و پمپاژ لیزری است. خنک کننده داخلی TEC خروجی پایدار را تضمین می کند. طول موج مرکز 974 نانومتر یا 976 نانومتر، اختیاری است. بسته پروانه ای 14 پین. توان خروجی 200mW/400mW/600mW. Pigtailed با فیبر SM یا فیبر PM. گارانتی 12 ماهه. این دستگاه به الکتریسیته ساکن حساس است. اقدامات حفاظتی ضد الکتریسیته ساکن برای دستگاه باید به شدت رعایت شود.
|
پارامتر |
نماد |
حداقل |
تایپ کنید |
حداکثر |
واحد |
یادداشت ها |
|
جریان آستانه LD |
ITH |
|
45 |
80 |
mA |
CW |
|
توان خروجی |
PF |
|
|
600 |
میلی وات |
اگر (BOL)<900mA |
|
LD جریان رو به جلو |
اگر |
|
|
1200 |
mA |
PF = توان نامی |
|
قدرت بدون پیچ خوردگی |
PKINK |
450 |
|
|
میلی وات |
>=1.2*قدرت نامی |
|
جریان بدون پیچ خوردگی |
IKINK |
>=1.2*اگر (BOL) |
mA |
[1] |
||
|
LD ولتاژ جلو |
VF |
|
|
2.5 |
V |
PF = توان نامی |
|
طول موج مرکز |
λC |
973 |
974 |
975 |
نانومتر |
پیک، PF=قدرت نامی |
|
975 |
976 |
977 |
نانومتر |
اوج |
||
|
اوج چرخش طول موج |
△λp/△Tamb |
|
|
0.02 |
نانومتر/℃ |
T: دمای FBG |
|
عرض طیف |
△λ |
|
|
2 |
نانومتر |
RMS@-13dB |
|
پایداری طیف |
|
-0.5 |
|
0.5 |
نانومتر |
PF=توان نامی، t=60s |
|
نظارت بر پاسخگویی |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V، PF=توان نامی |
|
پایش پایداری پاسخگویی |
|
|
|
20% |
|
@تمام دمای عملیاتی |
|
نظارت بر جریان تاریک |
شناسه |
|
|
50 |
nA |
VPD=5V |
|
جریان TEC |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
ولتاژ TEC |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
مصرف برق ماژول TEC |
P |
|
|
5 |
W |
TCASE=75℃ |
|
پایداری قدرت > 20 میلی وات 10-20 میلی وات 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
پیک به پیک، t=60s، نمونه برداری DC تا 50 کیلوهرتز، TC=25℃ |
|
خطای ردیابی |
TE |
-0.5 |
|
0.5 |
دسی بل |
TC=-5~75℃، ارجاع به [2] |
|
مقاومت ترمیستور |
RTH |
9.5 |
10 |
10.5 |
کوهم |
TSTG=25℃ |
|
ترمیستور B ثابت |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
قدرت عملکرد بدون پیچ خوردگی تا 600 میلی وات.
فیبر SM و فیبر PM اختیاری هستند.
تثبیت گریتینگ فیبر براگ.
خنک کننده، ترمیستور و دیود مانیتور TEC یکپارچه.
پمپ تقویت کننده فیبر.
سنجش و اندازه گیری
انتقال CATV.
سیستم های DWDM
سیستم های فمتوثانیه

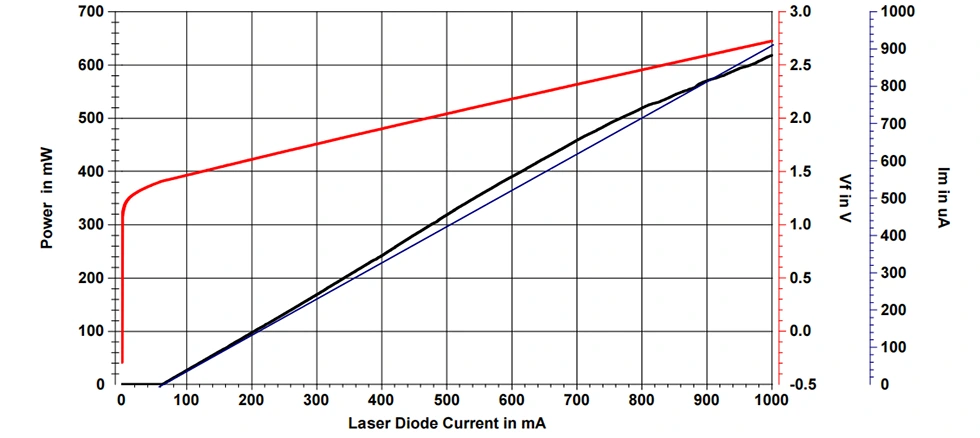

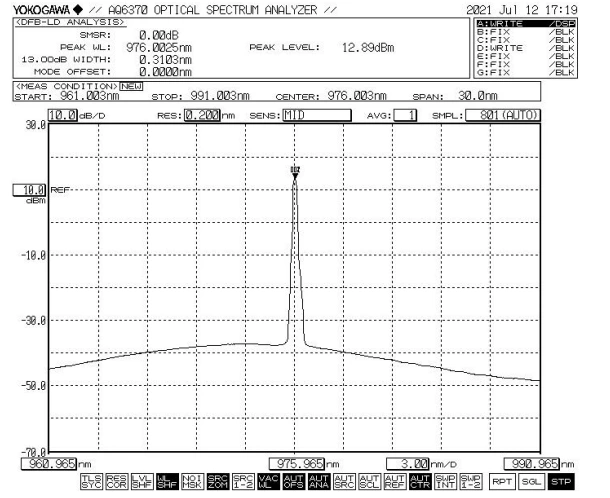

طیف و PIV معمولی: 976 نانومتر، تحمل WL +/-1 نانومتر، 600 میلیوات

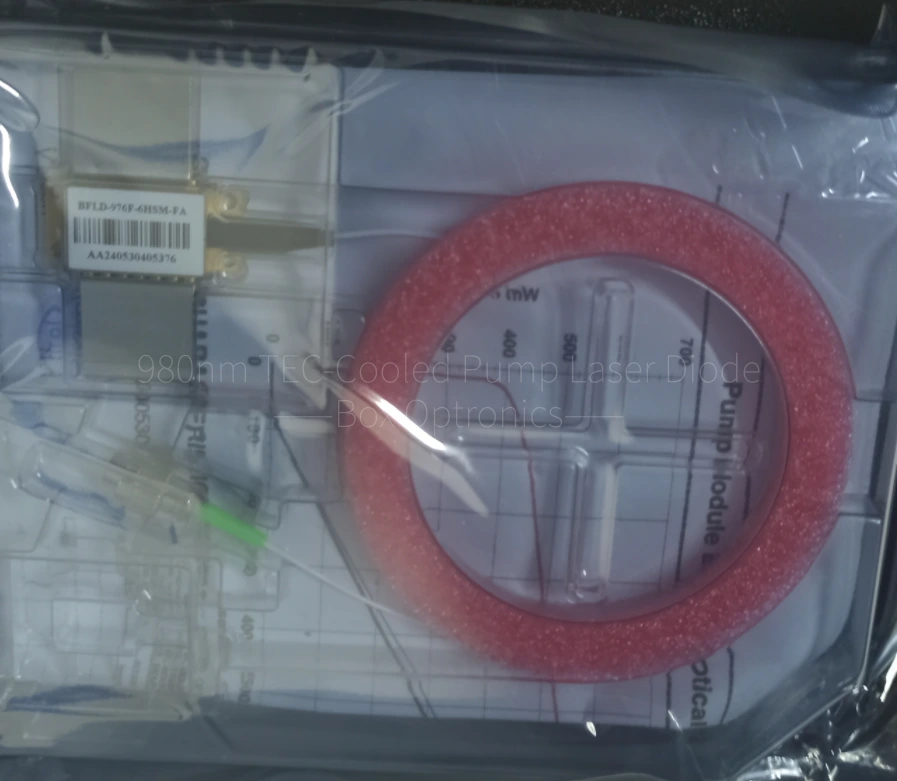

نمونه بسته بندی
|
|
لوازم جانبی |
مقدار |
|
1 |
دیود لیزری 980 نانومتری با پمپ خنک کننده TEC |
1 |
|
2 |
گزارش تست محصول |
1 |
*دستگاه مستقل؛ بدون درایور داخلی (درایور خارجی اختیاری است).
|
نام |
طول موج |
FBG |
توان خروجی |
نوع فیبر |
رابط |
لوله محافظ |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
لیزر پمپ 980 نانومتری |
974:974 نانومتر 976: 976 نانومتر |
ف: با |
2H: 200mW 4H: 400mW 6H: 600mW ... دیگر |
SM: حالت تک PM: حفظ قطبش
|
ن: پوچ FA: FC/APC SA: SC/APC دیگر |
0: فیبر لخت لوله شل 1:900m |
به عنوان مثال: BFLD-976F-6HSM-N0
(اطلاعات سفارش: دیود لیزری پمپ خنک کننده TEC 980 نانومتری، بسته پروانه ای، 976 نانومتری، با FBG، توان خروجی 600 میلی وات، فیبر SM، بدون کانکتور، فیبر برهنه).
برای سایر نیازهای سفارشی، لطفاً با: sales06@boxoptronics.com تماس بگیرید
شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از EXW را پیشنهاد می کند. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال محصولات را پیش پرداخت کنید.
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر مقداری در انبار موجود باشد، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
این دستگاه به الکترواستاتیک حساس است. بنابراین، رعایت دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در هنگام بسته بندی، حمل و نقل و استفاده ضروری است. علاوه بر این، برای جلوگیری از نوسانات منبع تغذیه باید اقدامات احتیاطی انجام شود، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به دستگاه شود (به عنوان مثال، اطمینان از اتصال به زمین مناسب تجهیزات و بستن بند مچی ضد الکتریسیته ساکن).
فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آستین واقع در پشت محفظه دستگاه فشار وارد نکنید یا آن را نکشید. برای دستگاه های مجهز به کانکتور، اطمینان حاصل کنید که دستگاه و کانکتور فیبر به طور همزمان در حین نصب یا برداشتن بلند شوند.
اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. باید به موارد زیر توجه ویژه ای داشت: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی زمین شود.
قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، سپس برای جلوگیری از داغ شدن و اضافه بار تراشه، مراحل روشن شدن تدریجی را ادامه دهید.
دوره گارانتی:
تعمیر یا تعویض رایگان عیوب غیر انسانی در عرض 1 سال پس از خرید. خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
موارد استثنا از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه می شود. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر در مدت گارانتی امتناع کند:
(1) آسیب ناشی از عوامل طبیعی (مانند رعد و برق، گرد و غبار) یا تأثیرات محیطی.
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.

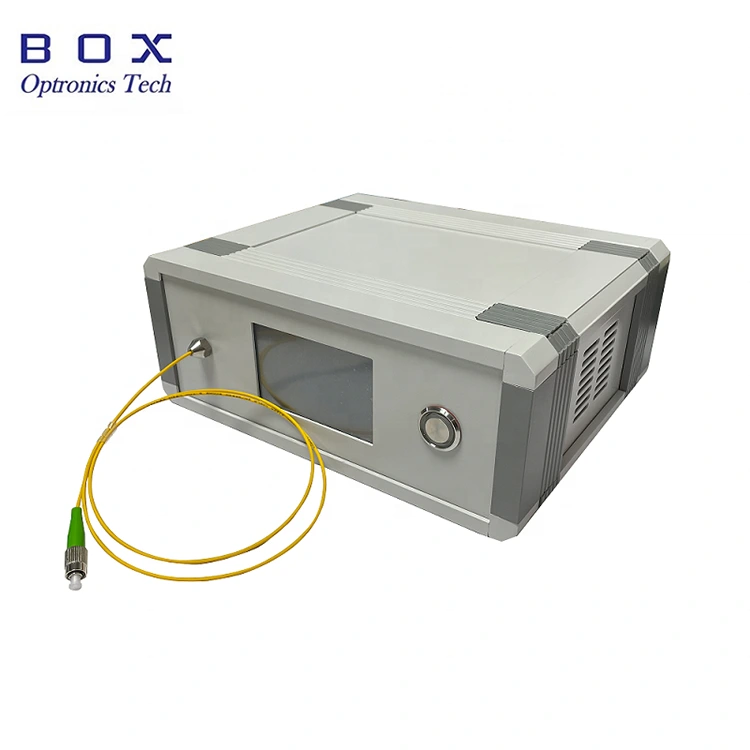

در بسته بندی رومیزی با صفحه نمایش لمسی موجود است. بلافاصله پس از روشن شدن، نور ساطع می کند.
