لیزر DFB Pigtailed کواکسیال با پهنای خط باریک 1550 نانومتری

بررسی اجمالی محصول- لیزر DFB کواکسیال پیگتیل کواکسیال 1550 نانومتری باریک

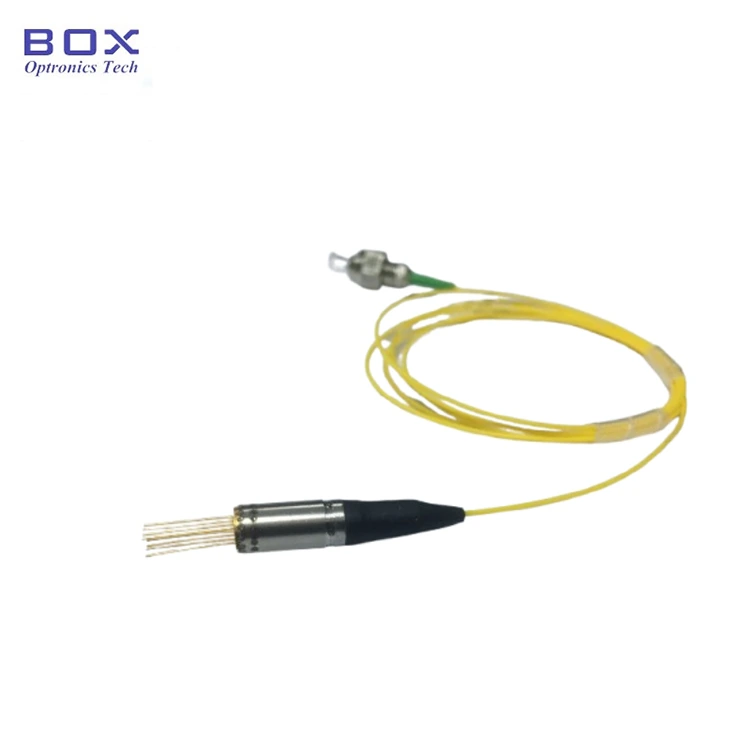

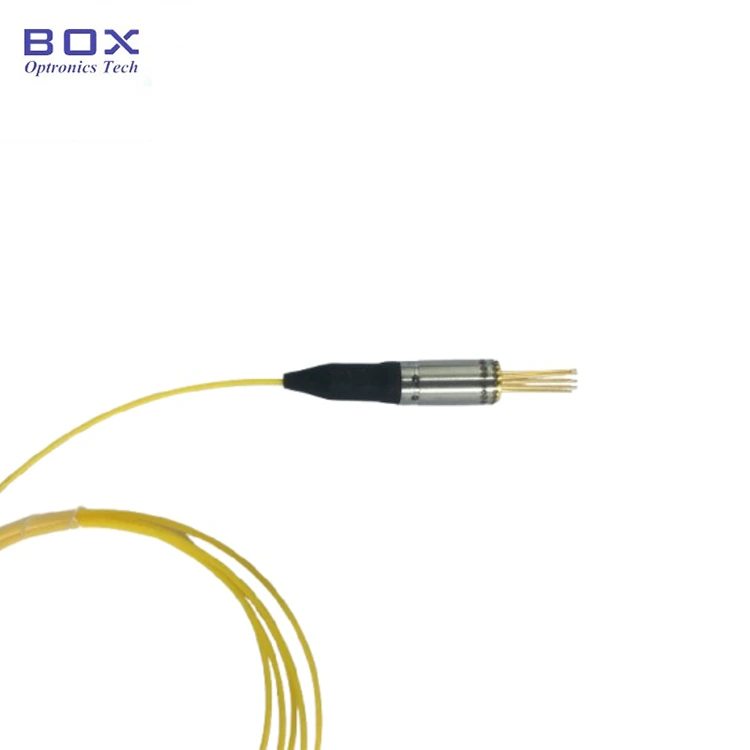

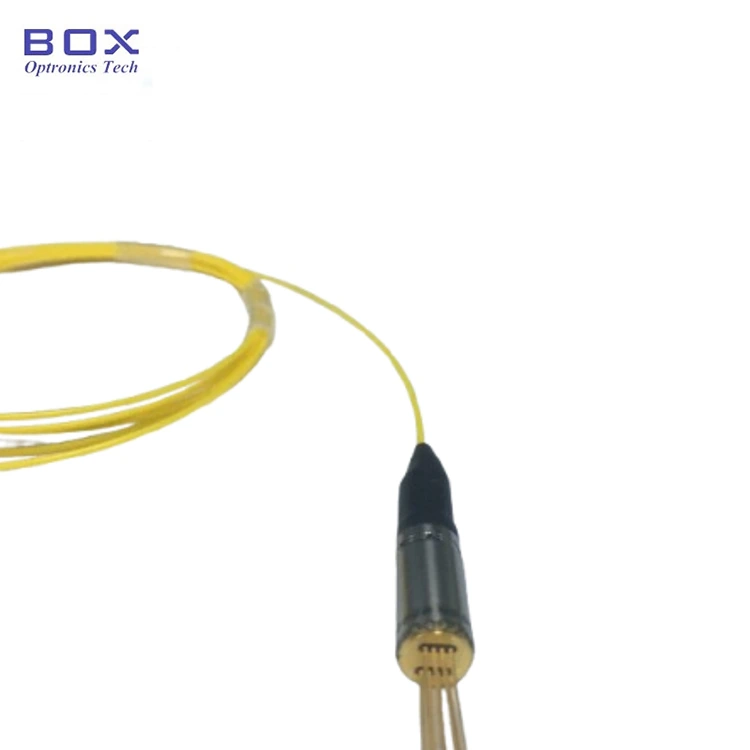

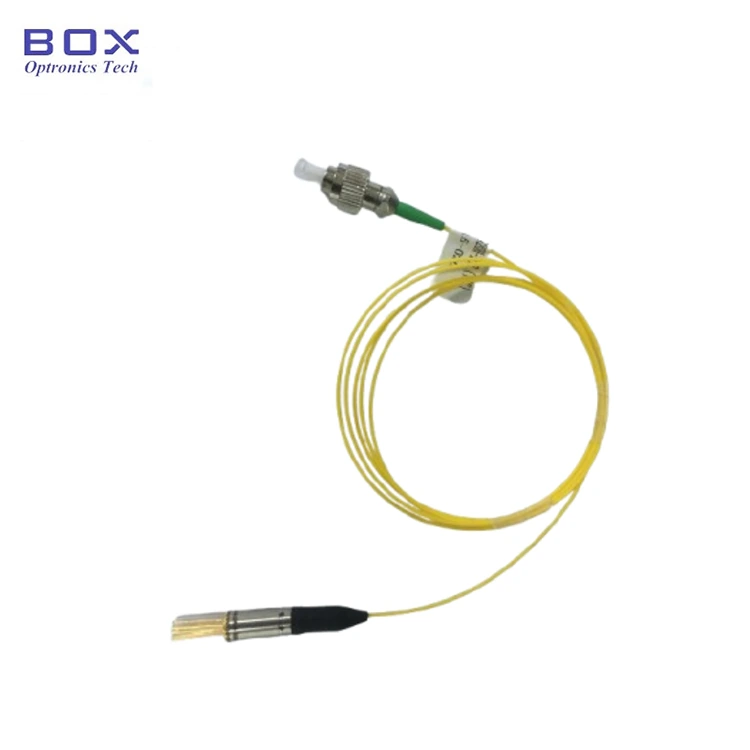

لیزر DFB Pigtailed کواکسیال با پهنای باریک ۱۵۵۰ نانومتری از Box Optronics یک لیزر بازخورد توزیع‌شده با خنک‌کننده TEC است که برای سیستم‌های محدوده LiDAR و برنامه‌های رانندگی خودکار طراحی شده است. این دستگاه که در طول موج مرکزی 1550 نانومتر کار می‌کند، خروجی نوری ≥2 میلی‌وات را از طریق فیبر تک حالته و پهنای خط طیفی ≤500 کیلوهرتز، با استفاده از روش خود هترودین اندازه‌گیری می‌کند. این لیزر یک خنک کننده ترموالکتریک (TEC)، ترمیستور، فتودیود مانیتور پین InGaAs و جداکننده نوری را در یک بسته کواکسیال فشرده با یک پیگتیل FC/APC یا SC/APC ادغام می‌کند.

ویژگی های کلیدی - لیزر DFB کواکسیال پیگتیل کواکسیال 1550 نانومتری باریک

· طول موج مرکز: 1550 نانومتر، +/-3 نانومتر تحمل WL

· عرض خط طیفی باریک: ≤500 کیلوهرتز (روش اندازه گیری خود هتروداینی)

· توان خروجی نوری: حداقل 2 میلی وات (خروجی فیبر SM)

· عایق نوری داخلی: ایزولاسیون ≥30dB

· خنک کننده ترموالکتریک (TEC) و ترمیستور یکپارچه

· فتودیود مانیتور پین InGaAs داخلی

· عملکرد کم صدا، اعوجاج کم

· قابلیت اطمینان بالا و عمر عملیاتی طولانی

کاربردهای معمولی - لیزر DFB Pigtailed کواکسیال با عرض خط باریک 1550 نانومتری

· سیستم‌های FMCW LiDAR برای رانندگی مستقل و ADAS

· LiDAR منسجم برای اندازه‌گیری هم‌زمان محدوده و سرعت

· سیستم های LiDAR برای تصویربرداری سه بعدی و ناوبری مستقل

· سیستم‌های LiDAR صنعتی برای روباتیک، ناوبری AGV، و اتوماسیون

· سیستم‌های آزمایش ارتباط نوری منسجم و تجهیزات اندازه‌گیری نوری

· سیستم های سنجش فیبر نوری توزیع شده

· بازتاب سنجی دامنه فرکانس نوری (OFDR)

· تحقیقات فوتونیک و آزمایش‌های تشخیص منسجم آزمایشگاهی

· ادغام OEM در ماژول‌های LiDAR، حسگرهای خودرو، و تجهیزات سنجش صنعتی

مشخصات محصول -1550 نانومتر لیزر DFB کواکسیال پیگتیل کواکسیال با عرض خط باریک

حداکثر مطلق درجه بندی (Tc = 25°C)

مشخصات نوری-الکتریکی (Tc = 25°C)

مشخصات TEC و ترمیستور

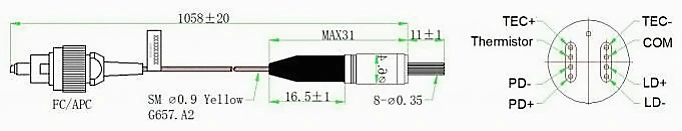

تعریف بسته و پین

نوع بسته: بسته هرمتیک کواکسیال با TEC

اجزای داخلی: ایزولاتور نوری، خنک کننده ترموالکتریک (TEC)، ترمیستور، فتودیود مانیتور پین InGaAs

اطلاعات سفارش -1550 نانومتر لیزر DFB Pigtailed کواکسیال با عرض خط باریک

نامگذاری مدل

BLD - X XX XX X - X XX (XX)

مثال: BLD-ND5502H-IFA(TEC)

برگه داده -1550 نانومتر لیزر DFB Pigtailed کواکسیال با عرض خط باریک

دیتاشیت

سوالات متداول (سؤالات متداول)

س: "عرض خط باریک" به چه معناست و چرا برای LiDAR مهم است؟

A: پهنای خط طیفی به عرض طیف فرکانس نوری لیزر اشاره دارد. این لیزر پهنای خط کمتر از 500 کیلوهرتز را ارائه می دهد که با روش خود هتروداین اندازه گیری می شود. پهنای خط باریک تر به طور کلی منجر به طول پیوستگی طولانی تر می شود که برای تکنیک های تشخیص منسجم مانند FMCW LiDAR مهم است.

در سیستم های FMCW LiDAR، سیگنال های نوری ارسال شده و منعکس شده برای تولید سیگنال ضربانی که برای اندازه گیری برد و سرعت استفاده می شود، تداخل می کنند. لیزر با عرض خط به حفظ انسجام، کاهش نویز فاز و بهبود حساسیت اندازه‌گیری در کاربردهای دوربرد و با وضوح بالا کمک می‌کند.

س: تفاوت بین این لیزر کواکسیال با عرض خط باریک و لیزر DFB بسته بندی شده با پروانه چیست؟

A: تفاوت اصلی در فاکتور شکل بسته است. این محصول از یک بسته کواکسیال فشرده با TEC یکپارچه، ترمیستور، فتودیود مانیتور و ایزولاتور نوری استفاده می‌کند که آن را برای ماژول‌های LiDAR محدود به فضا و ادغام OEM با فیبر مناسب می‌سازد.

لیزرهای DFB با بسته‌بندی پروانه‌ای معمولاً رابط‌های الکتریکی بیشتر و انعطاف‌پذیری بالاتری را برای سیستم‌های آزمایشگاهی، تجهیزات مخابراتی و برنامه‌هایی که نیاز به طرح‌های حرارتی یا الکتریکی سفارشی دارند، ارائه می‌کنند.

بسته مناسب به نیازهای سیستم از جمله اندازه، مدیریت حرارتی، رابط الکتریکی و روش یکپارچه سازی بستگی دارد.

س: آیا طول موج 1550 نانومتری برای LiDAR خودرو ایمن است؟

پاسخ: منطقه با طول موج 1550 نانومتر در مقایسه با طول موج‌های کوتاه‌تر مانند 905 نانومتر، عموماً برای کاربردهای LiDAR ایمن‌تر در نظر گرفته می‌شود. در حدود 1550 نانومتر، جذب توسط ساختارهای قدامی چشم به طور قابل توجهی قرار گرفتن در معرض شبکیه را کاهش می‌دهد و به سیستم‌های LiDAR اجازه می‌دهد تا به سطوح توان نوری مجاز بالاتری تحت استانداردهای ایمنی لیزری قابل اجرا دست یابند.

طبقه بندی نهایی ایمنی چشم بستگی به طراحی کامل سیستم، از جمله توان خروجی، واگرایی پرتو، فرمت مدولاسیون، مدت زمان نوردهی و انطباق با استانداردهایی مانند IEC 60825 دارد.

س: حداقل مقدار سفارش (MOQ) چقدر است؟

A: MOQ 2 عدد است.
