این فیبر 1550 نانومتری 3 کیلوهرتز با پهنای خط فوق العاده باریک است. لیزر دارای ساختار حفره لیزری DFB فیبر دوپ شده با اربیوم، با خروجی CW قدرت 50/100/200/500/1000mW اختیاری، پهنای باند 3dB کمتر از 3kHz، طول موج پایدار بدون پرش حالت از تنظیمات پایه و ماژولار پشتیبانی می کند با رابط ارتباطی RS232 و نرم افزار نظارت بر سیستم ادغام مناسب برای سنجش توزیع شده و غیره.
|
پارامتر |
واحد |
معمولی |
تذکر دهید |
|
|
طول موج عملیاتی |
نانومتر |
0.1±1550 |
1540 تا 1570 (سفارشی) |
|
|
تنظیم دمای آهسته محدوده |
نانومتر |
0.1 ± |
|
|
|
توان خروجی |
میلی وات |
50/100/200/500/1000 |
|
|
|
پهنای خط طیفی @ 3dB |
کیلوهرتز |
<3 |
20dB پهنای خط / 20 |
|
|
سرکوب حالت جانبی نسبت |
دسی بل |
≥60 |
|
|
|
ناپایداری طول موج |
مگاهرتز |
≤±25 |
|
|
|
حالت کار |
— |
CW |
نور مداوم |
|
|
بی ثباتی قدرت (کوتاه مدت 15 دقیقه) |
دسی بل |
≤ 0.02 ± |
معادل ≤ ± 0.5٪ |
|
|
بی ثباتی قدرت (بلند مدت 8 ساعت) |
دسی بل |
≤ 0.05 ± |
معادل ≤ ± 1.2٪ |
|
|
نوع فیبر |
— |
SMF-28 |
قطبش تصادفی |
|
|
— |
PM1550 (PER> 23dB) |
قطبش خطی |
||
|
نوع اتصال دهنده Pigtail |
— |
FC/APC |
قابل تنظیم |
|
|
بعد |
50/100/200mW |
میلی متر |
255 (W)×285 (D)×115 (H) |
B1: نیمکت |
|
500/1000 میلی وات |
255 (W)×322 (D)×115 (H) |
B2: نیمکت |
||
|
50/100/200mW |
125 (W)×150 (D)×31.5 (H) |
M31: ماژول |
||
|
500/1000 میلی وات |
139(W)×235(D)×70(H) |
M70: ماژول |
||
|
منبع تغذیه |
V |
100 ~ 240 ولت متناوب، <30 وات |
نیمکت |
|
|
DC 12 ولت، 24 وات |
ماژول |
|||
|
رابط ارتباطی |
— |
DB9 Female (RS232) |
|
|
|
دمای عملیاتی |
℃ |
-5~+35 |
|
|
|
دمای ذخیره سازی |
℃ |
-40 ~ +85 |
|
|
● طیفی پهنای خط ≤3 کیلوهرتز؛
● تمام فیبر حفره تشدید DFB؛
● طول موج پایدار بدون حالت پرش.
● DB9 ارتباطات زن (RS232) برای ادغام آسان.
● LiDAR;
● آکوستیک سنسورها، هیدروفون ها؛
● فیبر سنجش توزیع شده نوری

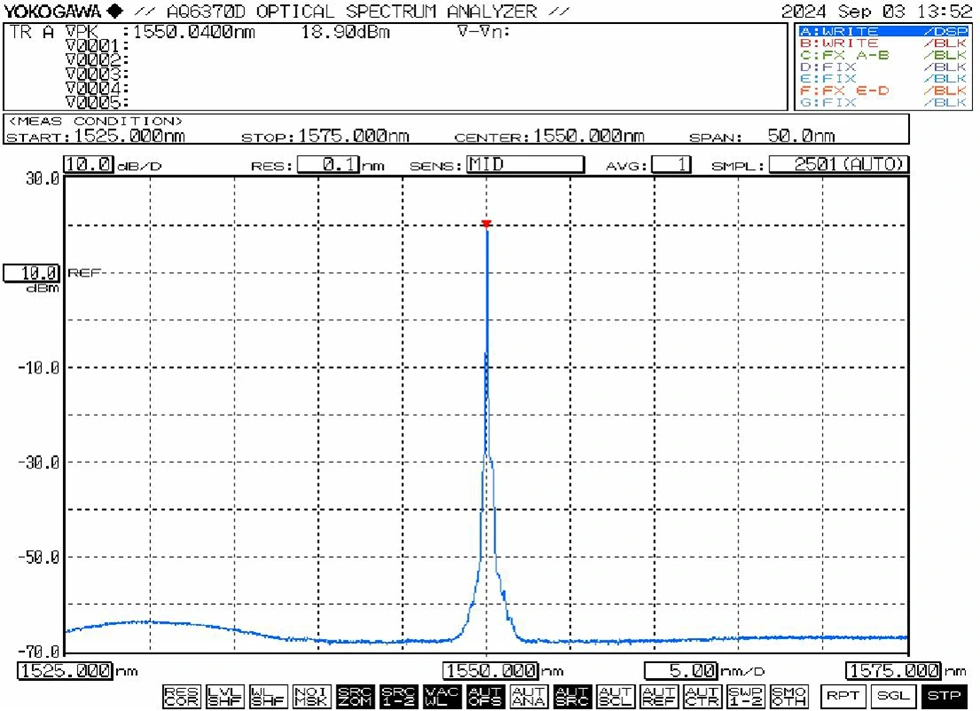

● طیف معمولی: 1550 نانومتر

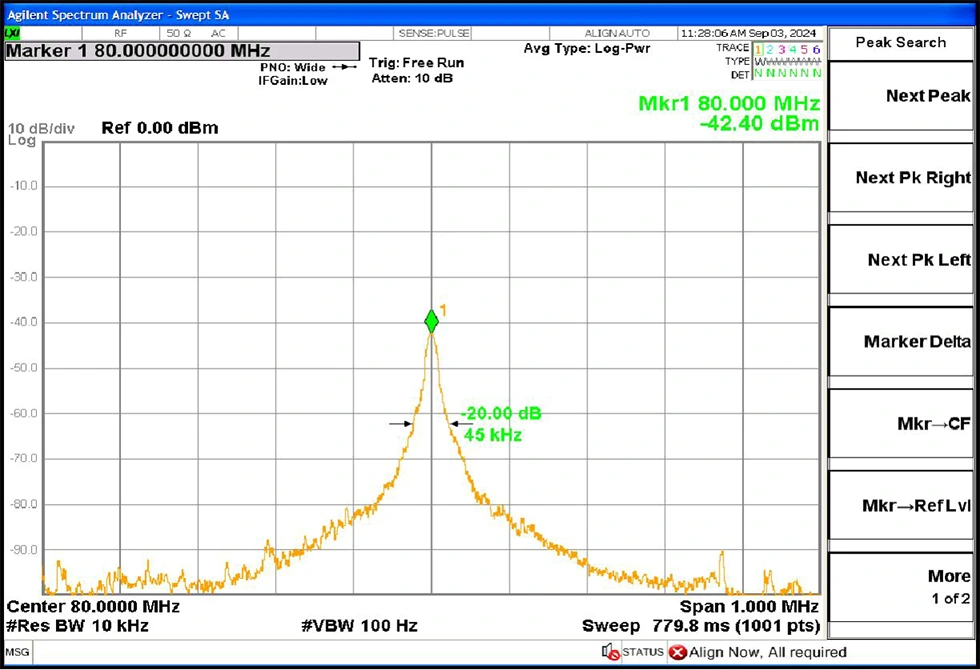

● پهنای خط معمولی: 3dB پهنای خط طیفی≤3 کیلوهرتز (برابر 20dB پهنای خط / 20)

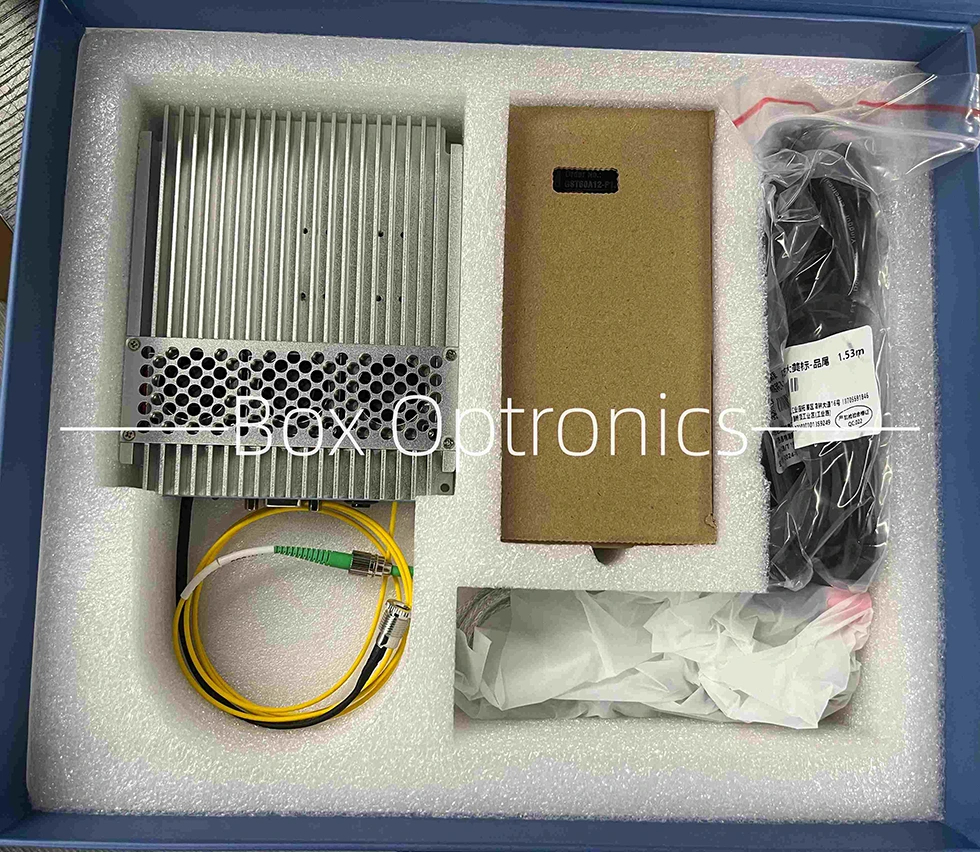

● نمونه بسته بندی

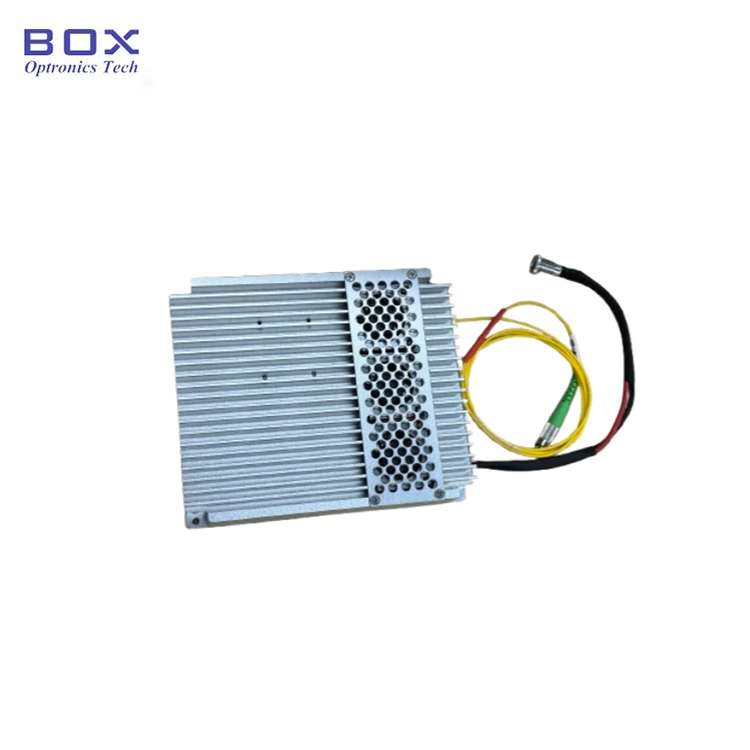

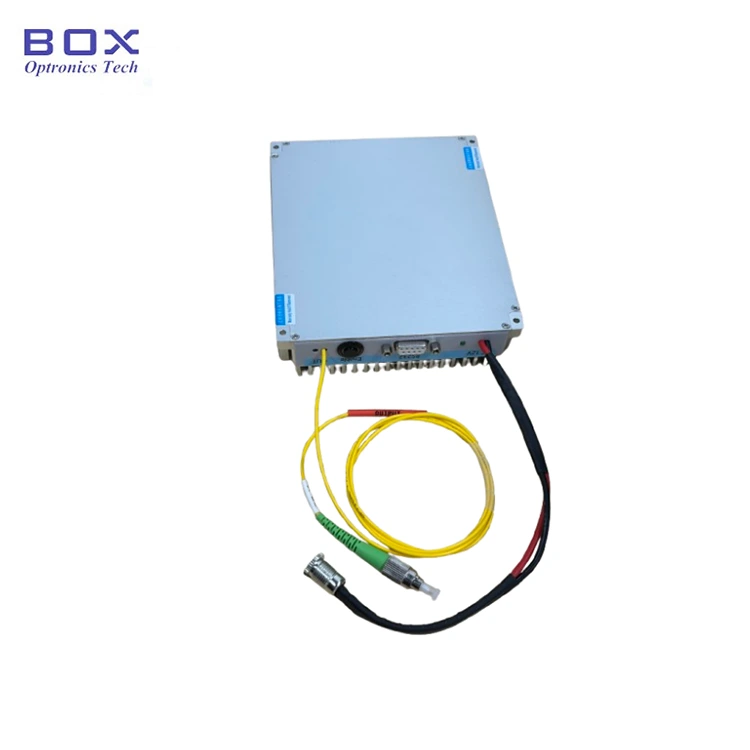

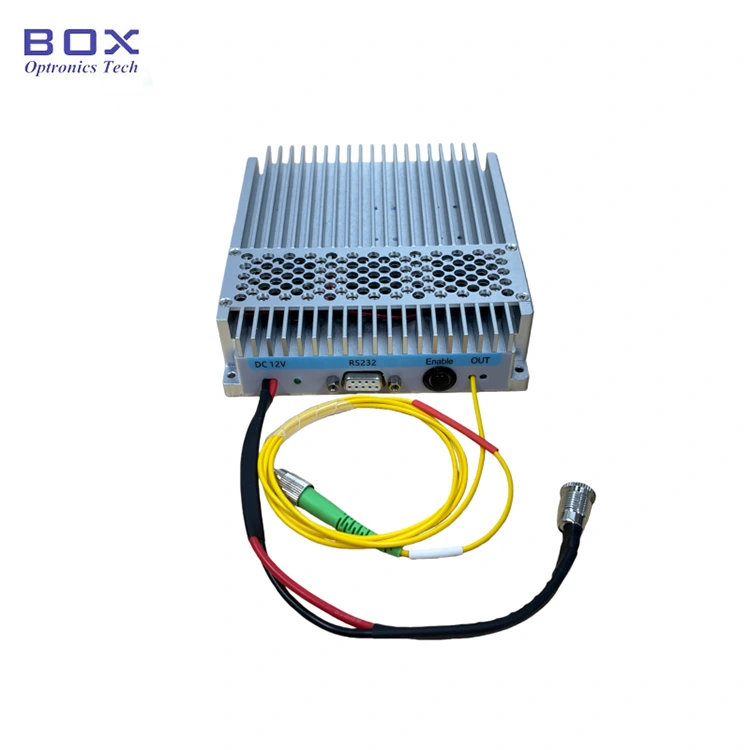

1. ظاهر: ماژول شامل یک اتصال دهنده برق، نشانگر قدرت، RS232 است رابط ارتباطی، سوئیچ فعال سازی خروجی و پورت فیبر خروجی لیزر.
2-قدرت منبع تغذیه: پورت برق از یک رابط استاندارد DC5.5×2.1mm استفاده می کند. فقط از آداپتور برق منطبق اصلی (DC5V) استفاده کنید یا DC12V). آداپتورهای برق نامناسب ممکن است به منبع نور آسیب برساند. U شکل کابل برق کانکتور برای اتصال به منبع تغذیه سوئیچ در دسترس است درخواست در زمان خرید
3. اتصال جامپر فیبر نوری: درپوش گرد و غبار را از روی آن بردارید اتصال فیبر، صفحه انتهایی را از نظر آلودگی یا آسیب بررسی کنید و اطمینان حاصل کنید تمیزی قبل از اتصال به سایر دستگاه های فیبر یا تجهیزات تست. برای مدل های پرقدرت، اتصال فیوژن توصیه می شود.
4. اتصال ماژول یک کامپیوتر میزبان: از آن استفاده کنید کابل داده سریال USB-RS232 برای اتصال ماژول به کامپیوتر. را نصب کنید درایور سریال اختصاصی (ارائه شده توسط سازنده) برای فعال کردن ارتباط. بدون درایور، نرم افزار میزبان نمی تواند به ماژول متصل شود.

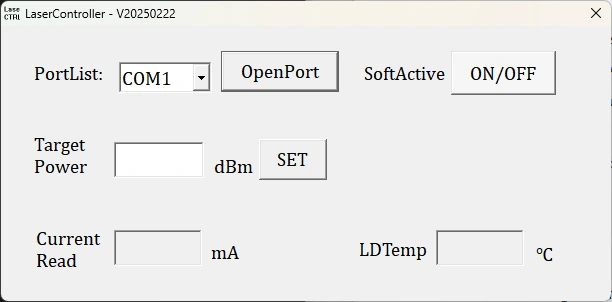

5.نرم افزار: نرم افزار میزبان اجازه می دهد تنظیم توان خروجی و کنترل خروجی لیزر از طریق دکمه "SoftActive". نرم افزار تنظیم جریان پمپ، خروجی را نمایش می دهد قدرت و وضعیت نظارت بر دما
6.Parameter Memory:تنظیمات و وضعیت پیکربندی شده از طریق نرم افزار به طور خودکار در ماژول ذخیره می شود حافظه داخلی در صورت عدم نیاز به اتصال به کامپیوتر میزبان نیاز به اصلاح دارد
|
نام |
طول موج |
توان خروجی |
قدرت قابل تنظیم (اختیاری) |
نوع فیبر |
بعد |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
لیزر فیبر پهن خط باریک |
1550: 1550 نانومتر |
50:50 میلی وات 100:100mW 200:200 مگاوات 500:500 میلی وات 1000:1000 میلی وات |
T: قدرت قابل تنظیم |
SM:SMF-28e PM: PM1550 |
B1/B2: نیمکت M31/M70 : ماژول |
به عنوان مثال: NLFL-1550-50-T-SM-M
(اطلاعات سفارش: لیزر فیبر بسیار باریک 1550 نانومتری 3 کیلوهرتز، 50 میلیوات توان خروجی، توان قابل تنظیم، فیبر SM، بسته ماژول).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 15 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
1. نکات عملیاتی و نگهداری - 1550 نانومتر 3 کیلوهرتز پهنای خط فوق العاده باریک لیزر فیبر
● برای جلوگیری از وصل یا جدا کردن مکرر کانکتورهای فیبر خودداری کنید تجمع گرد و غبار و آسیب به انتهای صورت
● کانکتورهای فیبر را با یک دستمال مرطوب بدون پرز تمیز کنید و با a بازرسی کنید آشکارساز فیبر انتهایی قبل از اتصال. همیشه فیبرها را وصل یا جدا کنید بدون برق برای جلوگیری از سوزش انتهای صورت. کانکتورهای استفاده نشده را با درپوش های گرد و غبار بپوشانید.
● تجهیزات را در محیطی خشک و بدون رطوبت نگهداری کنید.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
