1. معرفی 1030 نانومتر دیود لیزری پروانه ای 200 میلی وات 100 کیلوهرتز DFB
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات محصول
6. اطلاعات سفارش
7. برگه داده و برگه آزمایش
8. شرایط قیمت و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. تضمین کیفیت و خدمات پس از فروش

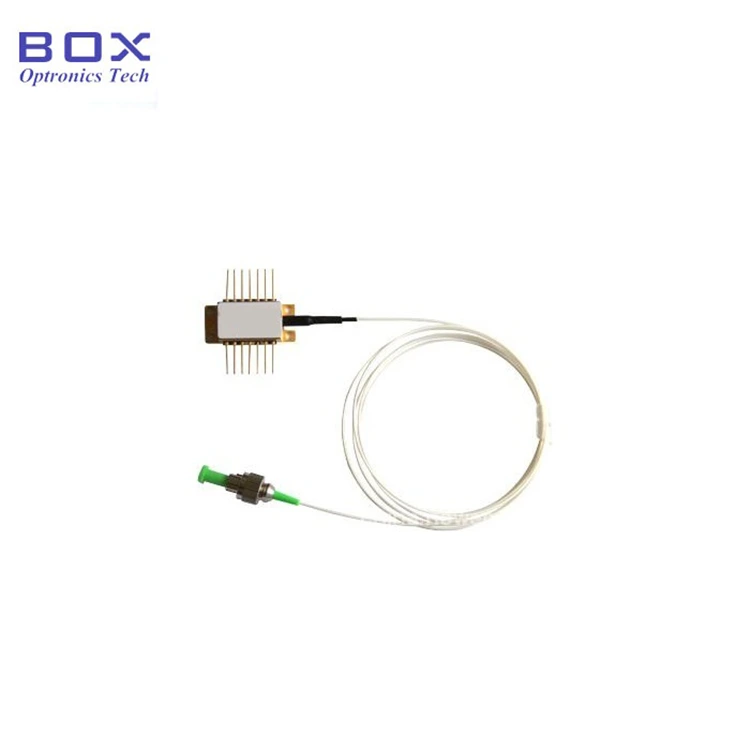

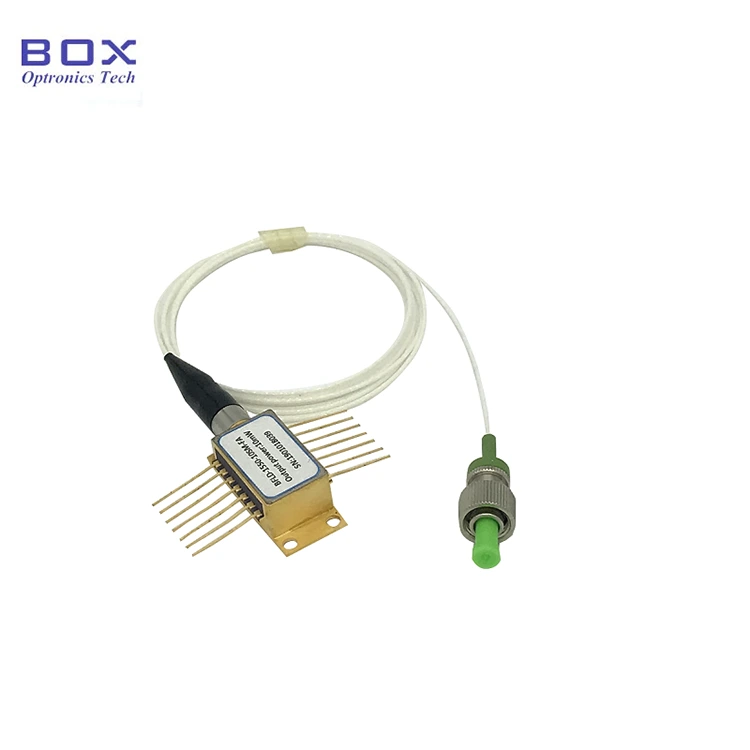

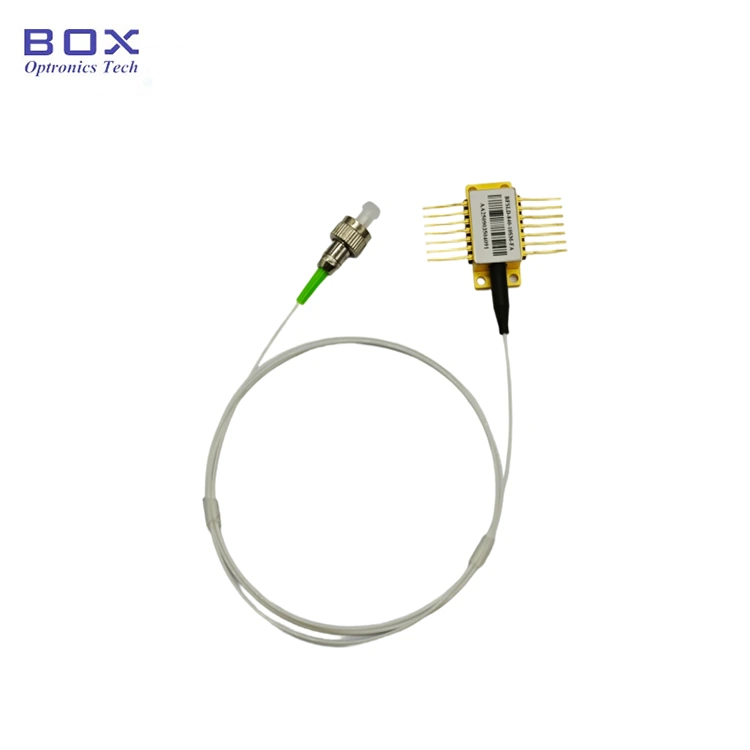

این لیزر پروانه ای 1030 نانومتری 200 میلی وات 100 کیلوهرتز DFB است. دیود، با تحمل طول موج +/-2 نانومتر، یک بسته پروانه استاندارد 14 پین، و فیبر PM980 دارای توان خروجی بالا و پهنای خط باریک است و TEC و ترمیستور را ادغام می کند. مناسب برای سنجش نوری و تصویربرداری لطفا از آن تحت حفاظت ESD استفاده کنید.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج مرکز |
λc |
TL = 15 تا 35 ℃ CW |
1028 |
1030 |
1032 |
نانومتر |
|
توان خروجی نوری |
PO |
TL=25℃ |
— |
200 |
— |
میلی وات |
|
جریان آستانه |
ITH |
TL=25℃ |
— |
45 |
70 |
mA |
|
ولتاژ کاری |
VOP |
POP=200mW (CW) |
— |
— |
2.5 |
V |
|
جریان عملیاتی |
آیوپ |
POP=200mW (CW) |
— |
300 |
500 |
mA |
|
عرض خط |
Δλ |
— |
— |
30 |
100 |
کیلوهرتز |
|
سرکوب حالت جانبی نسبت |
SMSR |
— |
— |
40 |
— |
دسی بل |
|
انقراض قطبی شدن نسبت |
ER |
— |
18 |
— |
— |
دسی بل |
|
دما.طول موج ضریب |
Δλ/ΔT |
— |
— |
0.08 |
— |
نانومتر/℃ |
|
پاسخگویی MPD |
IMON/POP |
ولتاژ بایاس @-5V |
1 |
— |
30 |
μA/mW |
|
مقاومت ترمیستور |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● پیگتیل فیبر PM980;
● 200mW قدرت خروجی بالا؛
● پهنای خط باریک زیر 100 کیلوهرتز؛
● 14 پین پکیج BTF با TEC، ترمیستور و نظارت بر PD
● لیدار;
● سنجش فیبر نوری؛
● طیف سنجی;
● منبع بذر برای لیزر.

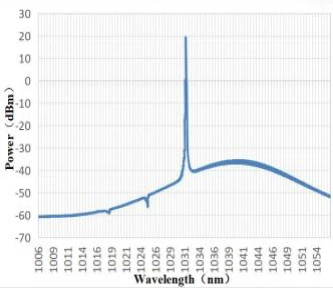

● طیف معمولی: 1030 نانومتر، تحمل طول موج +/-2 نانومتر.

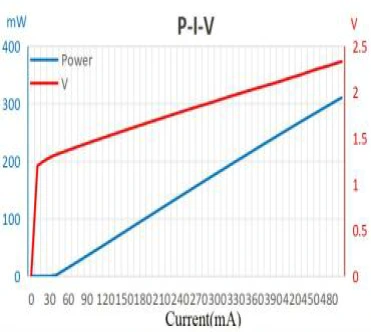

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

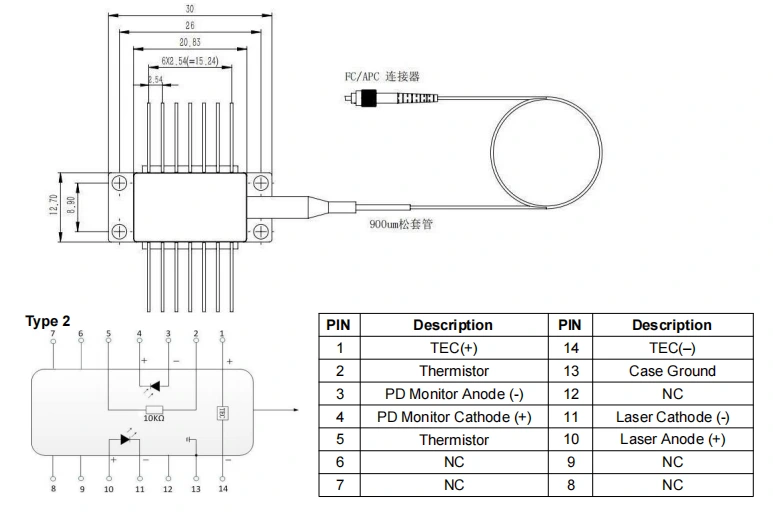

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 1030 نانومتر 200 میلی وات 100 کیلوهرتز دیود لیزر پروانه ای DFB
● سوالات متداول
(1) آیا می توان طول موج را با تنظیم جریان تغییر داد؟ محدوده چیست؟
-- بله. ضریب طول موج فعلی 0.01 نانومتر بر میلی آمپر است و ضریب طول موج دما 0.1 نانومتر / ℃ است. محدوده قابل تنظیم WL حدود ~ مرکز WL +/- 1 نانومتر است.
(2) طول دم خوک چقدر است؟
--1.2+/-0.1 متر.
(3) محدوده تنظیم قدرت چیست؟
--10~100%
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
دیود لیزری با عرض خط باریک |
1030: 1030 نانومتر |
2H: 200mW |
PM: PM980
|
FA: FC/APC SA: SC/APC دیگر |
NULL: نوع 2 پین پمپ |
به عنوان مثال: BNLD-1030-2HPM-FA
(اطلاعات سفارش: دیود لیزری پروانه ای 1030 نانومتری 200 میلی وات 100 کیلوهرتز DFB، با فیبر PM980، کانکتور FC/APC، پین پمپ).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● خطر تابش لیزر: هنگامی که دستگاه در حال کار است، یک پرتو لیزر با شدت بالا ساطع می کند. مستقیم نگاه نکنید قسمت انتهایی فیبر، زیرا ممکن است باعث آسیب چشم شود.
● ESD Protection: این دستگاه است حساس به الکترواستاتیک بنابراین، اقدامات حفاظتی ضد الکتریسیته ساکن باید سختگیرانه باشد در هنگام بسته بندی، حمل و نقل و استفاده رعایت شود. علاوه بر این، اقدامات احتیاطی باید برای جلوگیری از نوسانات منبع تغذیه انجام شود، زیرا ممکن است انجام نشود در آسیب دائمی به دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و از مچ بند ضد الکتریسیته ساکن استفاده کنید).
● مدیریت فیبر و دستگاه: نوری الیاف شکننده هستند دستگاه را با استفاده از فیبر نکشید. هنگام درج یا وقتی دستگاه را از پریز بیرون بیاورید، به آن فشار وارد نکنید یا آن را نکشید آستین در پشت بدنه دستگاه. برای دستگاه های مجهز به کانکتور، اطمینان حاصل کنید که دستگاه و کانکتور فیبر به طور همزمان بلند شده اند در حین نصب یا حذف
● الزامات لحیم کاری پین: اگر پین ها باید لحیم کاری شود، دمای لحیم کاری نباید از 260 درجه سانتیگراد تجاوز کند و زمان لحیم کاری نباید بیش از 10 ثانیه باشد. توجه ویژه ای به زیر: در طول فرآیند لحیم کاری، دستگاه باید بدون برق باشد وضعیت، و آهن لحیم کاری باید به درستی زمین شود.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
