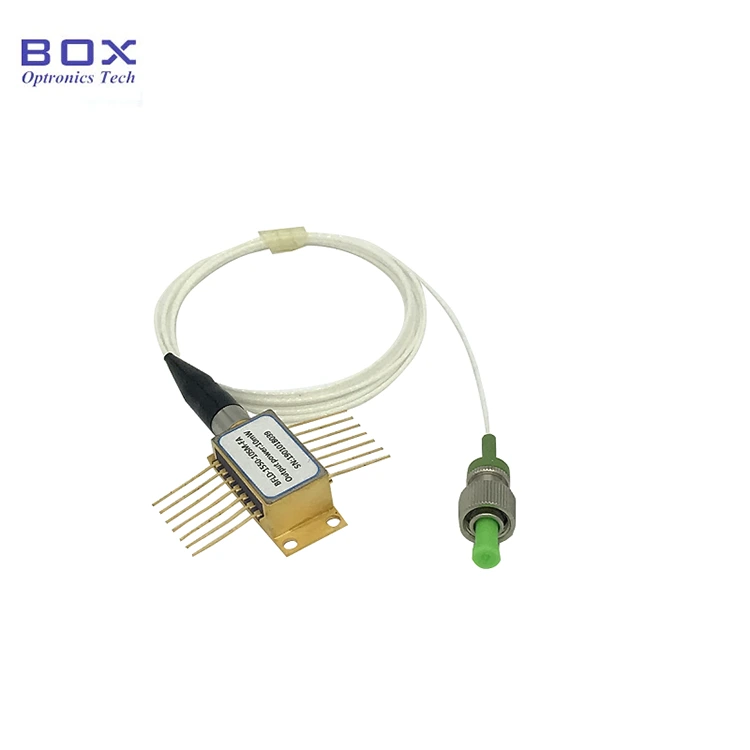

لیزر پهن خط باریک 1550 نانومتری DFB 100 کیلوهرتز BTF طراحی شده برای کاربردهای با دقت بالا که نیاز به باند باریک فوق العاده پایدار دارند منابع نور این لیزر که در طول موج 1550 نانومتر کار می کند، کمتر از 100 کیلوهرتز دارد. پهنای خط، توان خروجی بیش از 50 میلی وات. برای WDM (بخش طول موج) ایده آل است مالتی پلکسی) سیستم ها، سنجش فیبر نوری، و تجهیزات آزمایشی که نیاز به مقدار کم دارند عرض خط و خلوص طیفی بالا هنگام کار، این دستگاه یک را ساطع می کند پرتو لیزر با شدت بالا مستقیماً به قسمت انتهایی فیبر نگاه نکنید. انجام دادن بنابراین ممکن است باعث آسیب چشم شود.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λC |
25 درجه سانتیگراد |
1540 |
1550 |
1560 |
نانومتر |
|
توان خروجی نوری |
PF |
- |
50 |
- |
- |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
- |
30 |
45 |
mA |
|
جریان رو به جلو لیزر |
اگر |
CW |
- |
- |
500 |
mA |
|
ولتاژ فوروارد لیزر |
VF |
25 درجه سانتیگراد |
- |
1.4 |
2.0 |
V |
|
نظارت بر جریان |
IMON |
VR = 5 ولت |
50 |
- |
1500 |
nA |
|
MPD جریان تاریک |
شناسه |
VR = 5 ولت |
- |
- |
50 |
nA |
|
سرکوب حالت جانبی نسبت |
SMSR |
- |
35 |
40 |
- |
دسی بل |
|
جداسازی نوری |
ISO |
- |
30 |
- |
- |
دسی بل |
|
عرض طیفی (-20dB) |
Δλ |
- |
- |
0.1 |
1.0 |
نانومتر |
|
دمای طول موج ضریب |
△λ/△T |
- |
- |
0.11 |
- |
نانومتر/℃ |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10.0 |
10.5 |
KΩ |
|
ترمیستور B-Value |
β |
25 ℃ / 85 ℃ |
- |
3950 |
- |
K |
|
عرض خط |
LW |
25 ℃ و CW |
- |
200 |
400 |
کیلوهرتز |
|
LW |
25 ℃ و CW |
- |
- |
100 |
کیلوهرتز |
|
|
نوع فیبر |
- |
- |
اس ام یا PM |
- |
||
|
رابط |
- |
- |
FC/APC |
دیگر |
||
● چند کوانتومی خوب (MQW)؛
● بالا قدرت خروجی > 50 میلی وات؛
● 14 پین پکیج BTF با TEC، ترمیستور و جدا کننده نوری
● لیدار;
● آزمایشگاه باریک منابع نور با عرض خط و تست نوری.
● فیبر نوری ارتباطات؛
● سنسور فیبر نوری

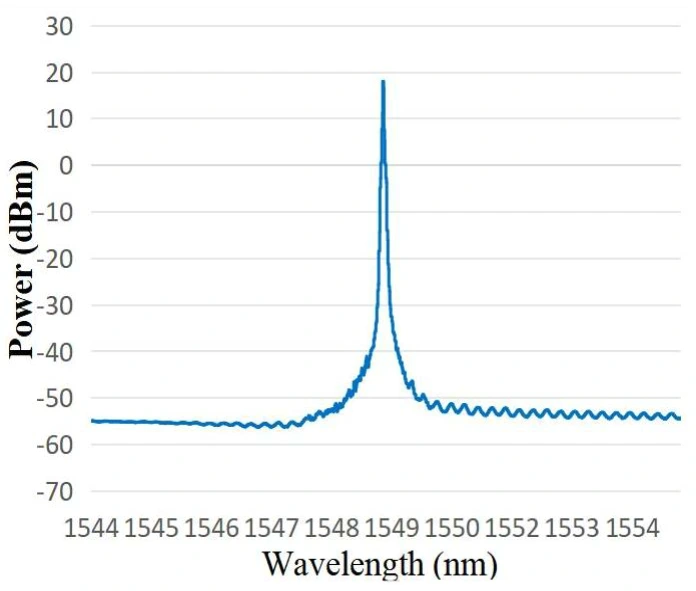

● طیف معمولی: 1549.38nm، تحمل WL می تواند 1550+/-2nm باشد.

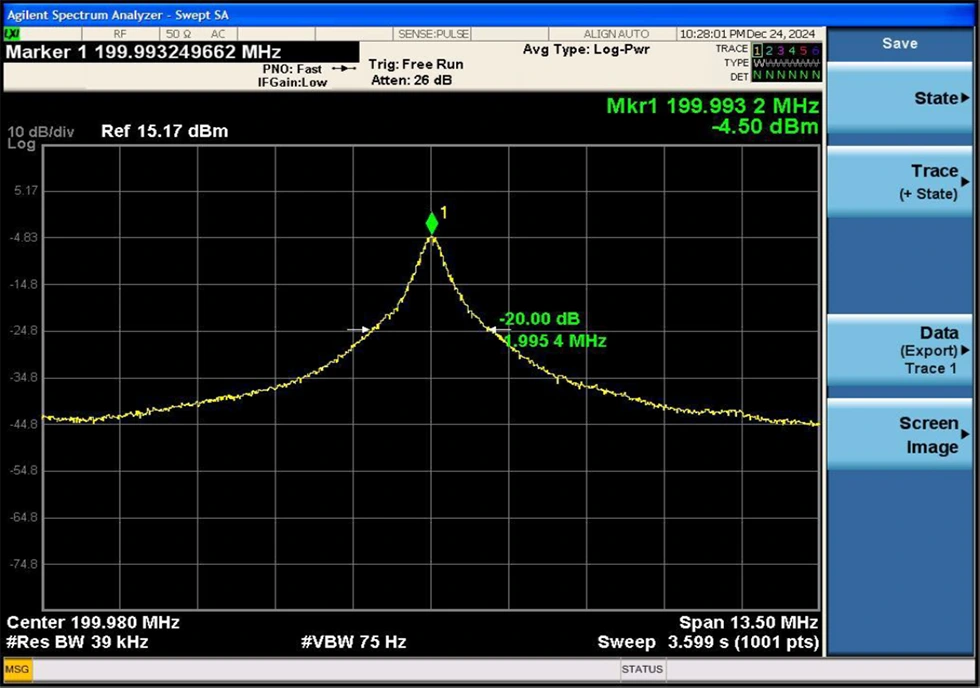

● پهنای خط معمولی: 3dB پهنای خط طیفی <100 KHz (برابر 20dB عرض خط / 20)

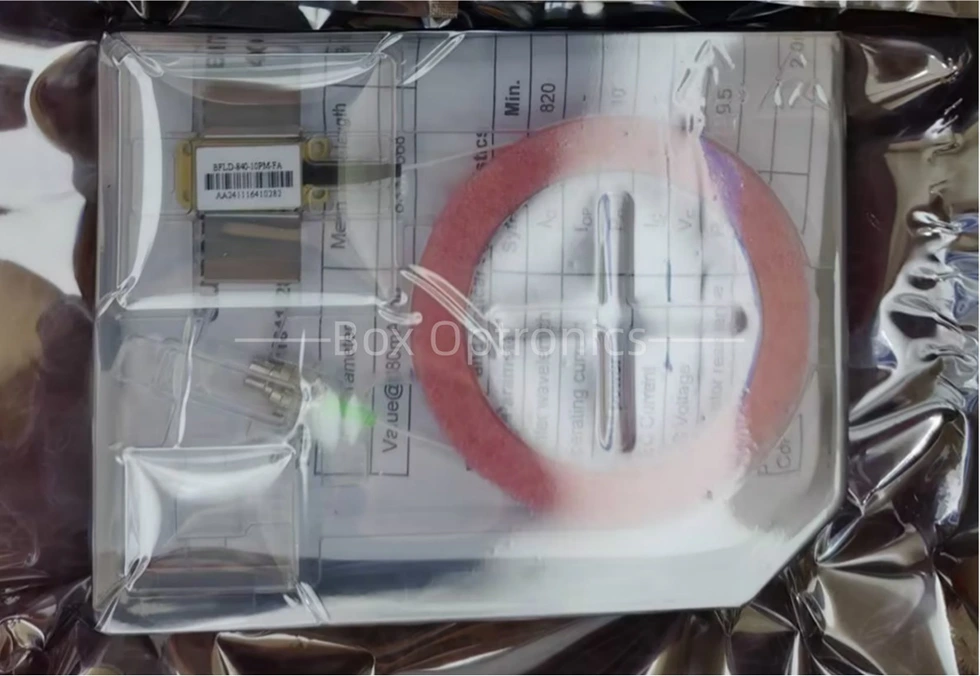

● نمونه بسته بندی
*دستگاه مستقل؛ بدون درایور داخلی (درایور خارجی اختیاری است).
|
نام |
طول موج |
توان خروجی |
عرض خط |
نوع فیبر |
رابط |
PIN-out |
|
BNLD |
-XXX |
-XX |
X |
XX |
-XX |
X |
|
عرض خط باریک LD |
1550: 1550 نانومتر |
50:50 میلی وات 1H: 100mW |
2:200-400 کیلوهرتز 1: <100 کیلوهرتز |
SM: حالت تک PM: حفظ قطبش
|
FA: FC/APC SA: SC/APC دیگر |
تهی: نوع 1 2: نوع 2 |
به عنوان مثال: BNLD-1550-11HSM-FA2
(اطلاعات سفارش: لیزر 1550 نانومتری DFB 100KHz BTF Narrow Linedth Laser, 100mW برق خروجی، با فیبر SM، کانکتور FC/APC، نوع 2 پین اوت).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10-15 روز کاری برای تولید طول می کشد. (در صورت وجود برخی در انبار هستند، سریعتر ارسال می شود.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● برای جلوگیری از پایداری مدار عملکرد محصول را بررسی کنید آسیب ناشی از جریان های پالس
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● هنگام استفاده از دستگاه، ولتاژ کارکرد و محدوده های فعلی مشخص شده در دیتاشیت پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر) ولتاژ عملیاتی) و λc (طول موج مرکزی) - باید ارجاع داده شوند به طور خاص در گزارش تست ارائه شده در زمان حمل و نقل. توجه: عملیات فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
