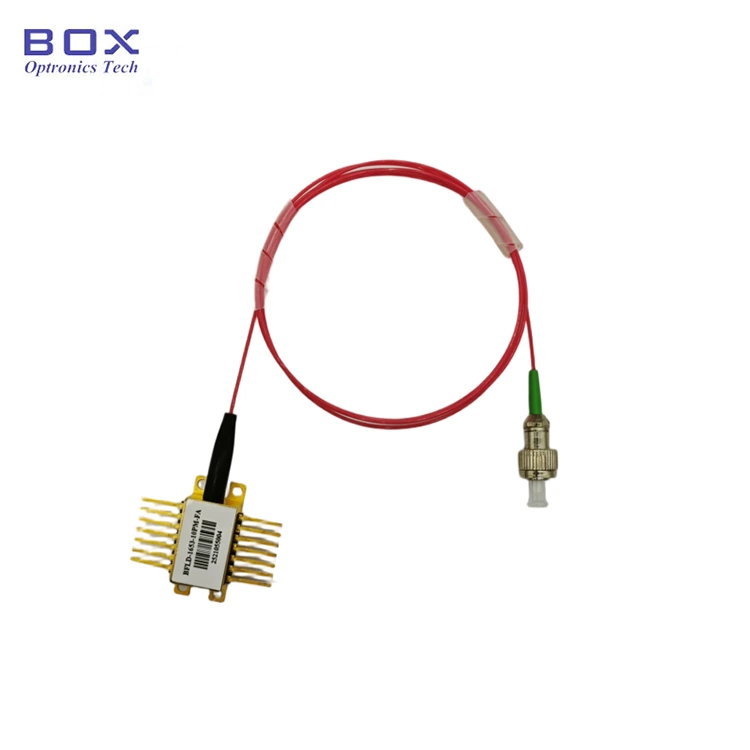

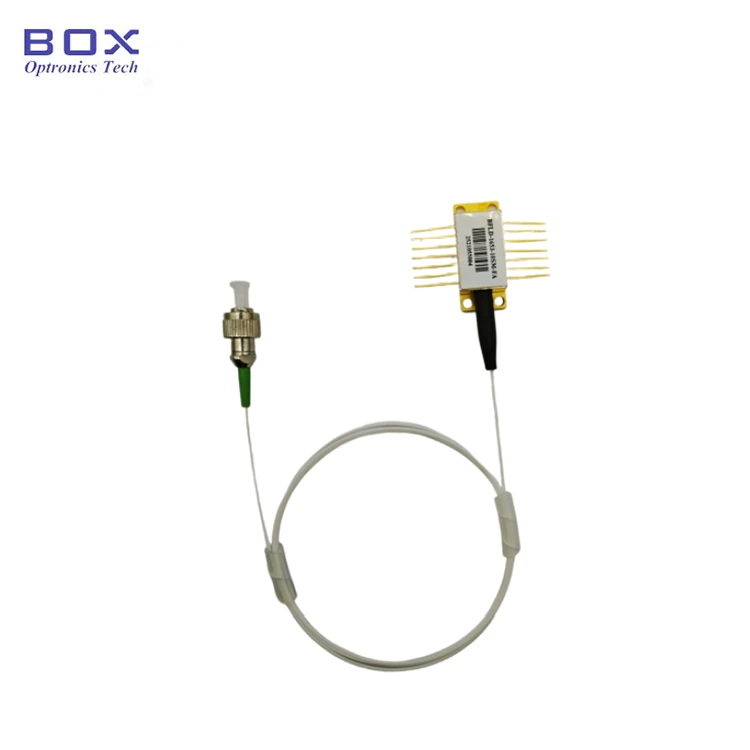

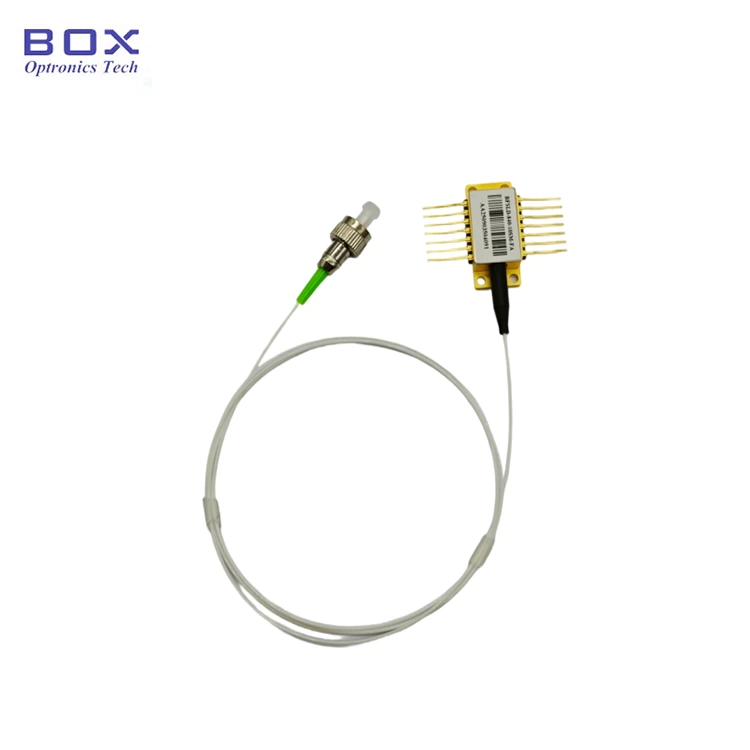

لیزر پهنای خط باریک 1310 نانومتری DFB 100 کیلوهرتز BTF یک لیزر با کارایی بالا برای کاربردهای لیدار، رادار باد، نوری طراحی شده است سنجش فیبر و ارتباط منسجم. دارای توان خروجی تا 100mW، پهنای باند 3dB کمتر از 100kHz و جریان آستانه پایین. اختیاری با فیبر SM/PM، دمای عملیاتی گسترده و قابلیت اطمینان بالا. لطفا تحت حفاظت ESD استفاده کنید و جریان و دمای درایو را کنترل کنید به شدت، و از آسیب جریان بیش از حد اجتناب کنید.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج مرکز |
λc |
TL = 15 تا 35 ℃ CW |
1305 |
1310 |
1315 |
نانومتر |
|
توان خروجی نوری |
PO |
- |
100 |
- |
- |
میلی وات |
|
جریان آستانه |
ITH |
TL=25℃ |
- |
- |
40 |
mA |
|
ولتاژ کاری |
VOP |
PO= 10mW (CW) |
- |
- |
2.5 |
V |
|
جریان عملیاتی |
آیوپ |
PO= 10mW (CW) |
- |
700 |
800 |
mA |
|
پهنای خط طیفی |
LW |
FWHM |
- |
- |
100 |
کیلوهرتز |
|
پاسخگویی MPD |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
نسبت سرکوب حالت جانبی |
SMSR |
CW |
40 |
- |
- |
دسی بل |
|
جداسازی نوری |
- |
-10 < TC < +70 ℃ |
40 |
- |
- |
دسی بل |
|
دمای تنظیم TEC |
Ts |
- |
15 |
- |
35 |
℃ |
|
جریان ترمیستور |
ITC |
- |
- |
- |
0.5 |
mA |
|
مقاومت ترمیستور |
RTH |
TL = 25 ℃ |
9.5 |
10 |
10.5 |
KΩ |
|
جریان TEC |
ITEC |
TL = 25 ℃، TC = 70 ℃ |
- |
- |
1.5 |
A |
|
ولتاژ TEC |
VTEC |
TL = 25 ℃، TC = 70 ℃ |
- |
- |
3.5 |
V |
|
ظرفیت TEC |
ΔT |
Tc = 70 ℃ |
- |
- |
50 |
℃ |
|
رانش طول موج (EOL) |
△λ |
بیش از 25 سال تست شده است طول عمر |
- |
- |
0.1 ± |
نانومتر |
|
دمای طول موج ضریب |
Δλ/ΔT |
دمای TEC در 15 ℃ تا 35 درجه سانتیگراد |
- |
0.1 |
- |
نانومتر/℃ |
|
جریان طول موج ضریب مدولاسیون |
ITR |
200-800 میلی آمپر |
0.2 |
- |
0.4 |
گیگاهرتز/ میلی آمپر |
● SMF-28e یا پیگتیل PM1310;
● توان خروجی > 100mW
● باریک پهنای خط <100 کیلوهرتز؛
● 14 پین بسته BTF با TEC، ایزولاتور نوری، و مانیتور PD.
● لیدار;
● رادار باد؛
● سنجش فیبر نوری؛
● ارتباط منسجم.

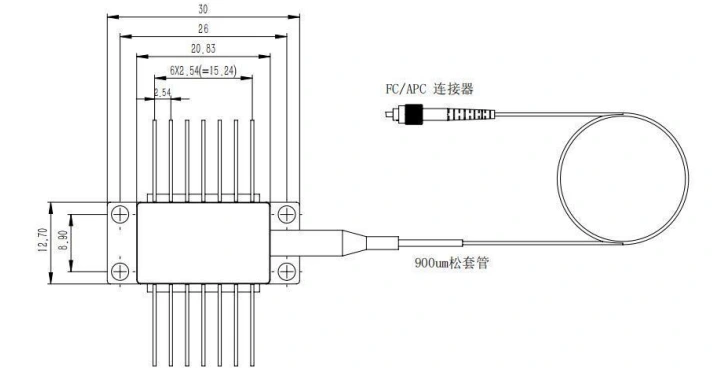

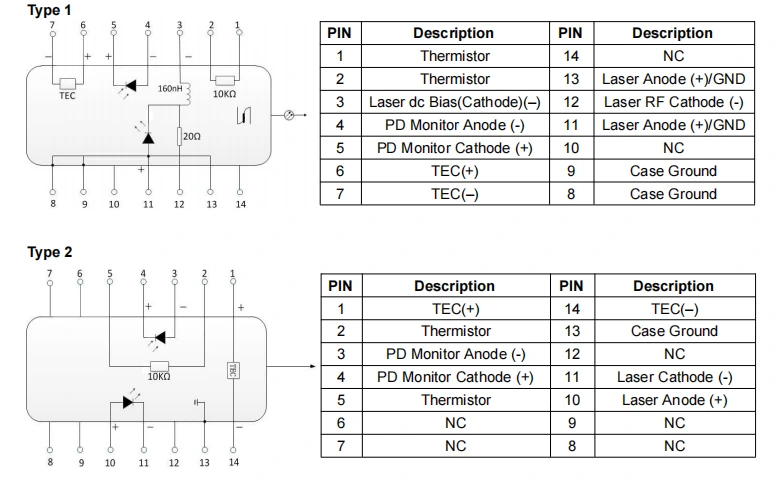

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 1310 نانومتر DFB 100 کیلوهرتز لیزر پهن خط باریک BTF
● سوالات متداول
(1) آیا می توان طول موج را با تنظیم جریان تغییر داد؟ محدوده چیست؟
-- بله. ضریب طول موج فعلی 0.01 نانومتر بر میلی آمپر است و ضریب طول موج دما 0.1 نانومتر / ℃ است. محدوده قابل تنظیم WL حدود ~ مرکز WL +/- 1 نانومتر است
(2) عرض خط چقدر است؟ آیا عرض خط معمولی LD ارائه می دهید؟
- عرض خط 3dB کمتر از 100 کیلوهرتز است. LD سطح مگاهرتز موجود است.
(3) محدوده تنظیم قدرت چیست؟
--10~100%
(4) آیا یک لوله فیبر محافظ و اتصال فیبر ارائه می دهید؟
-- بله. لوله شل 900 میلی متری و FC/APC، SC/APC یا سایر کانکتورها هستند اختیاری
|
نام |
طول موج |
عرض خط |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BNLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
عرض خط باریک LD |
1310 : 1310 نانومتر |
1:100 کیلوهرتز |
1H: 100mW |
SM:SMF28e PM :PM1310
|
FA: FC/APC دیگر |
تهی: نوع 1 2: نوع 2 |
به عنوان مثال: BNLD-1310-11HPM-FA
(اطلاعات سفارش: لیزر با عرض خط باریک 1310 نانومتری DFB 100 کیلوهرتز BTF، 100 میلی وات توان خروجی، با فیبر PM، کانکتور FC/APC، نوع 1 پین اوت).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● در طول فرآیند روشن کردن، هرگز جریان بالایی را مستقیماً اعمال نکنید، زیرا این خطر آسیب رساندن به تراشه را دارد. در عوض، دستگاه را در سطح فعلی روشن کنید نزدیک به آستانه تراشه، و سپس به تدریج جریان را در کوچک افزایش دهید افزایش می یابد تا به سطح مورد نظر برسد.
● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
