1. معرفی 1550 نانومتر لیزر پروانه ای پرقدرت DFB 40mW
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات بسته بندی
6. اطلاعات سفارش
7. برگه داده
8. شرایط قیمت و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. سوالات متداول

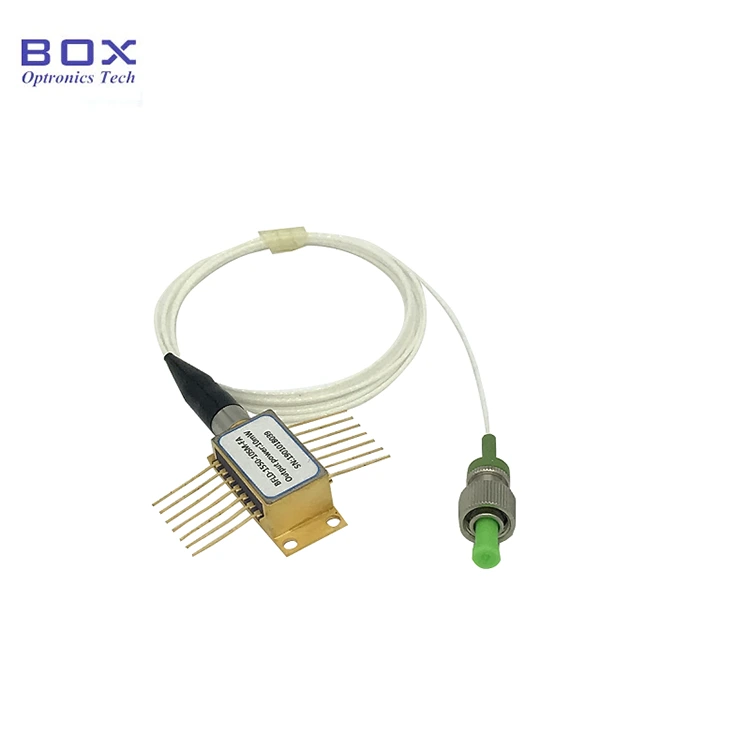

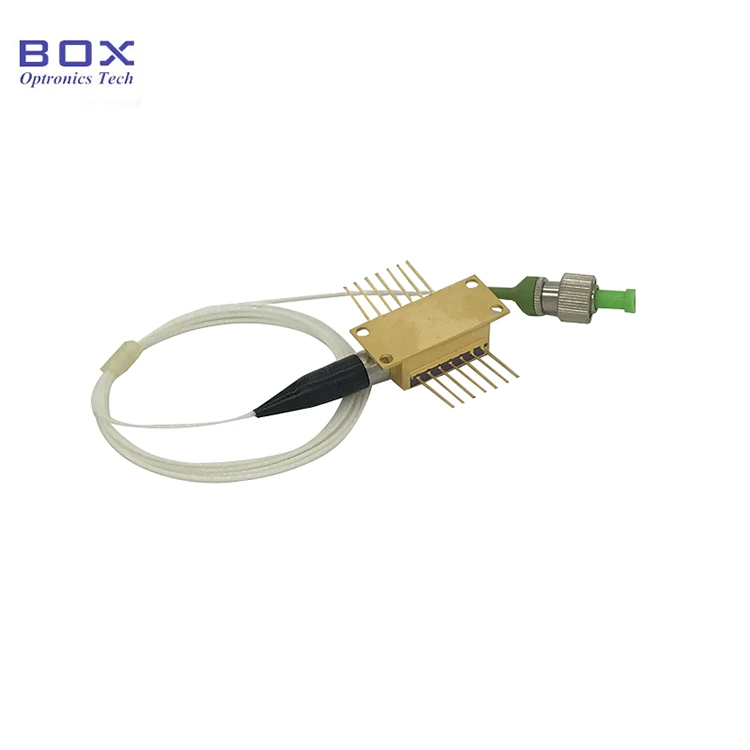

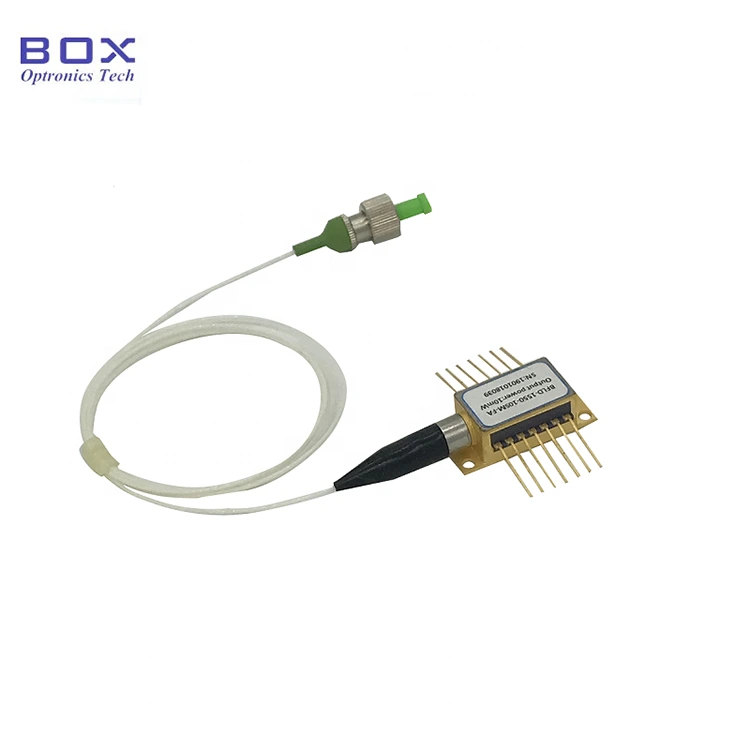

این یک لیزر پروانه ای با قدرت بالا 1550 نانومتری DFB 40 میلی واتی است، TEC داخلی، مانیتور PD و ترمیستور. دارای طول موج پایدار 40mW است توان خروجی و جریان آستانه پایین. اختیاری با فیبر SM/PM، پهن دمای عملیاتی و قابلیت اطمینان بالا، مناسب برای ارتباطات فیبر، ابزارهای نوری و حسگر فیبر. لطفا جریان درایو و درجه حرارت به شدت، و جلوگیری از آسیب جریان بیش از حد.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λC |
CW، 25 ℃ |
1540 |
1550 |
1560 |
نانومتر |
|
توان خروجی نوری |
PF |
فیبر اس ام |
40 |
- |
- |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
14 |
20 |
50 |
mA |
|
جریان عملیاتی |
IOP |
CW |
- |
200 |
300 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
- |
- |
3.0 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
- |
35 |
- |
- |
دسی بل |
|
جریان TEC |
ITEC |
- |
-1.5 |
- |
2.5 |
A |
|
ولتاژ TEC |
VTEC |
- |
-2.5 |
- |
3.8 |
V |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
● چند کوانتومی لیزرهای خوب (MQW) بازخورد توزیع شده (DFB)؛
● فیبر SM یا پیگتیل فیبر PM؛
● توان خروجی 40mW;
● 14 پین بسته BTF با TEC و مانیتور PD.
● فیبر نوری ارتباطات؛
● سنجش فیبر نوری؛
● تست دستگاه نوری

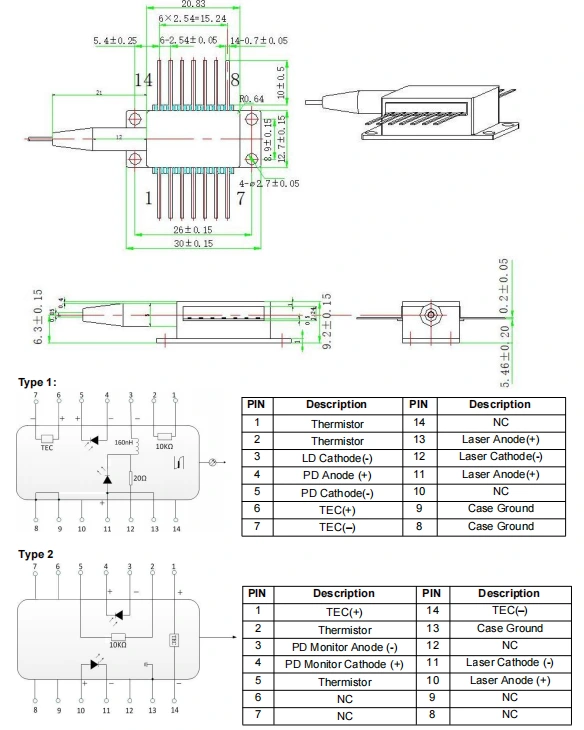

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - 1550 نانومتر DFB 40 میلی وات بالا لیزر پاور پروانه

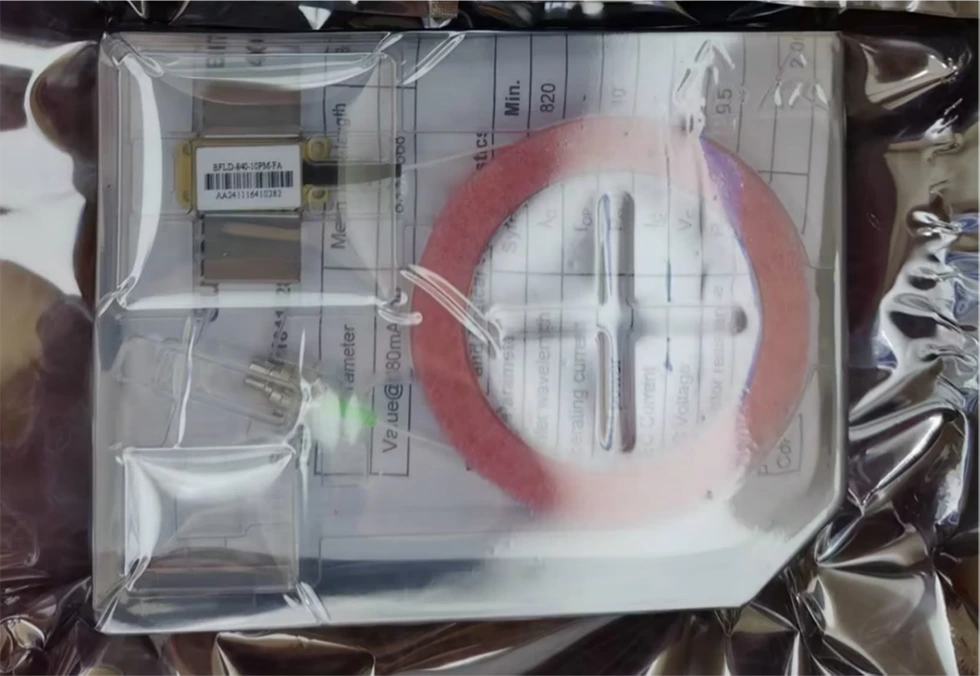

● نمونه بسته بندی
* دستگاه مستقل بدون درایو. یک بسته ماژول یکپارچه با درایور مدار اختیاری است
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
1550: 1550 نانومتر 1310:1310 نانومتر 1030:1030 نانومتر 1064:1064 نانومتر CWDM(1270~1650) |
10: 10 میلی وات 20:20 میلی وات سفارشی |
اس ام : حالت تک PM : قطبی شدن نگهداری |
FA: FC/APC SA: SC/APC دیگر |
1: نوع 1 2: نوع 2 |
به عنوان مثال: BFLD-1550-40SM-FA1
(اطلاعات سفارش: لیزر پروانه ای با توان 1550 نانومتری DFB 40 میلی واتی، SM فیبر، کانکتور FC/APC، پین مخابراتی).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی زمین شود.
● در طول فرآیند روشن کردن، هرگز جریان بالایی را مستقیماً اعمال نکنید، زیرا این خطر آسیب رساندن به تراشه را دارد. در عوض، دستگاه را در سطح فعلی روشن کنید نزدیک به آستانه تراشه، و سپس به تدریج جریان را در کوچک افزایش دهید افزایش می یابد تا به سطح مورد نظر برسد.
● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار
● آیا امکان تغییر آن وجود دارد طول موج با تنظیم جریان؟ محدوده چیست؟
-- بله. جریان ضریب طول موج 0.01 نانومتر بر میلی آمپر و طول موج دما است ضریب 0.1 نانومتر / ℃ است. محدوده قابل تنظیم WL حدود ~ مرکز WL +/- 1 نانومتر است.
● عرض خط چقدر است؟ آیا شما یک LD با عرض خط باریک ارائه می دهد؟
--3 ~ 5 مگاهرتز. 1550 نانومتر پهنای خط باریک LD (اختیاری): کمتر از 400 کیلوهرتز، 100 کیلوهرتز، 50 کیلوهرتز، 10 کیلوهرتز.
● تنظیم قدرت چیست محدوده؟
--10~100%
● طول موج چقدر است تحمل؟
--+/-3 نانومتر. کمتر است همچنین اختیاری
● آیا محافظی ارائه می دهید لوله فیبر و اتصال فیبر؟
-- بله. 900 میلی متر شل لوله و اتصالات FC/APC، SC/APC یا سایر اتصالات اختیاری هستند.
