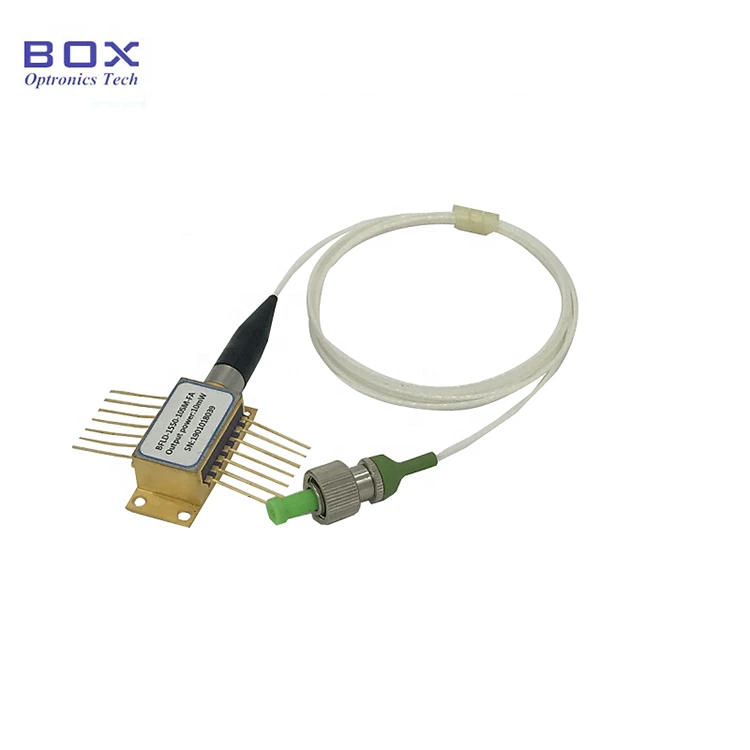

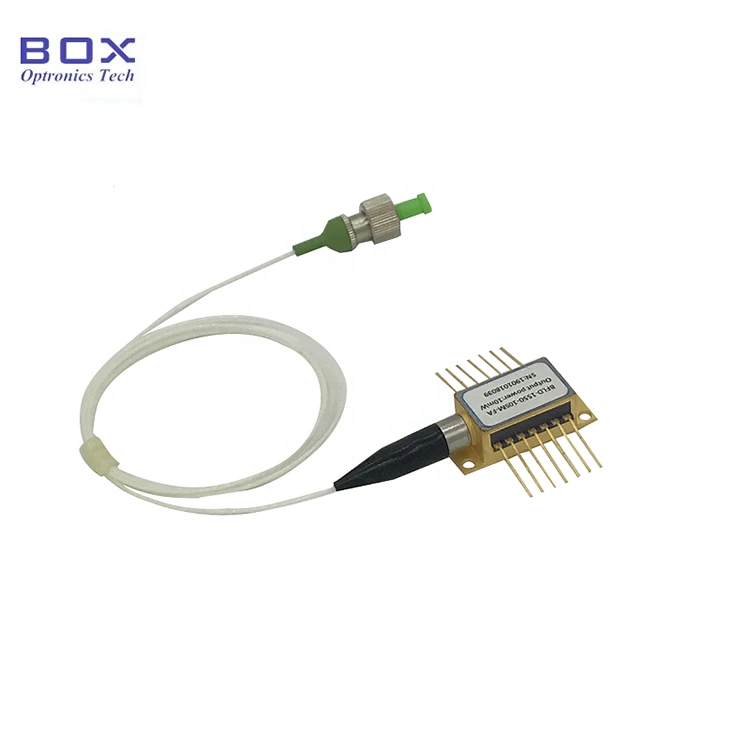

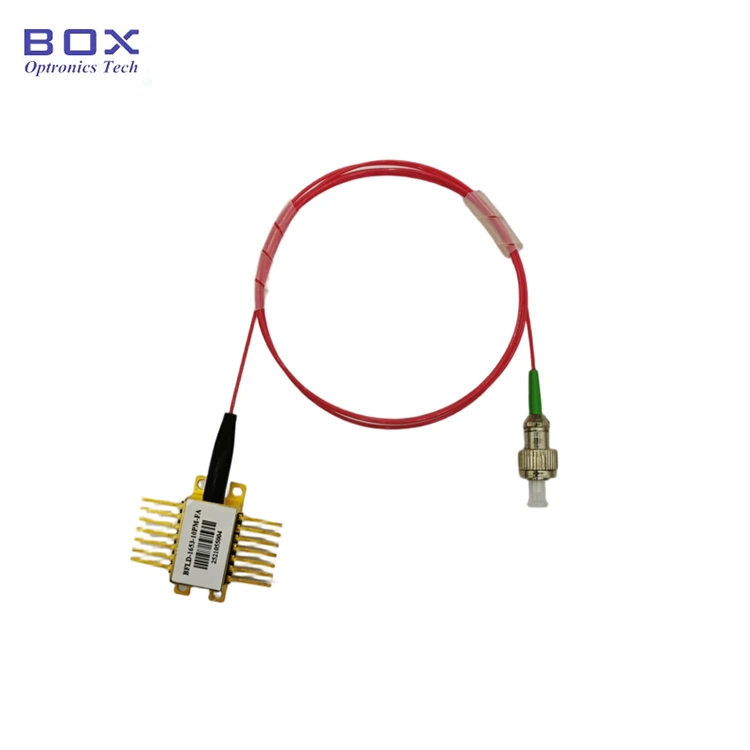

این لیزر 1550 نانومتری DFB با پروانه 14 پین است بسته، TEC داخلی و ترمیستور. دارای طول موج پایدار 10mW است توان خروجی، نسبت سرکوب حالت جانبی معمولی 40 دسی بل و آستانه پایین جاری اختیاری با فیبر SM/PM، دمای عملیاتی گسترده و بالا قابلیت اطمینان، مناسب برای ارتباطات فیبر، ابزارهای نوری و فیبر حس کردن لطفاً جریان و دمای درایو را به شدت کنترل کنید و از آن اجتناب کنید آسیب جریان بیش از حد
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λC |
CW، 25 ℃ |
λC-3 |
λC |
λC+3 |
نانومتر |
|
توان خروجی نوری |
PF |
- |
6 |
10 |
- |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
- |
8 |
15 |
mA |
|
جریان عملیاتی |
IOP |
CW |
- |
- |
90 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
- |
1.1 |
2.0 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
- |
35 |
40 |
- |
دسی بل |
|
جداسازی نوری |
ISO |
25 درجه سانتیگراد |
35 |
- |
- |
دسی بل |
|
عرض طیفی (-20dB) |
Δλ |
- |
- |
0.1 |
1.0 |
نانومتر |
|
انقراض قطبی شدن نسبت |
ER |
فیبر PM |
18 |
- |
- |
دسی بل |
|
دمای طول موج ضریب |
△λ/△T |
- |
- |
0.08 |
0.12 |
نانومتر/℃ |
|
نظارت بر جریان |
IMON |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD جریان تاریک |
شناسه |
VRM=5V |
- |
- |
50 |
μA |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
● چند کوانتومی لیزرهای خوب (MQW) بازخورد توزیع شده (DFB)؛
● SMF-28e یا پیگتیل PMF-1550;
● بسته 14 پین BTF با TEC و مانیتور PD.
● محدوده دمای عملیاتی گسترده -20 ~ 70 ℃.
● فیبر نوری ارتباطات؛
● ابزار نوری؛
● سنسور فیبر نوری؛
● منبع نور.

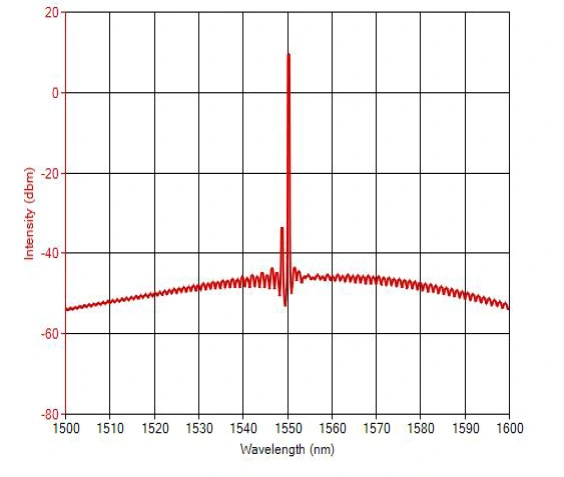

● طیف معمولی: 1550 نانومتر، تحمل WL +/-3 نانومتر.

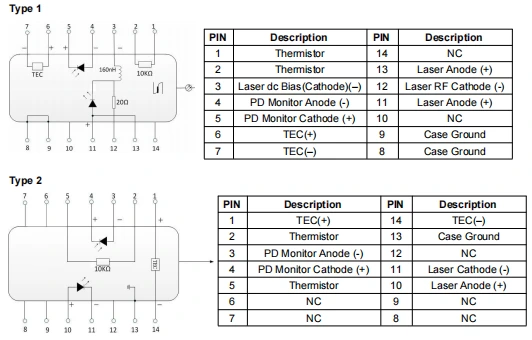

● PIN-OUT Definition-1550nm 10mW DFB Butterfly Laser Diode

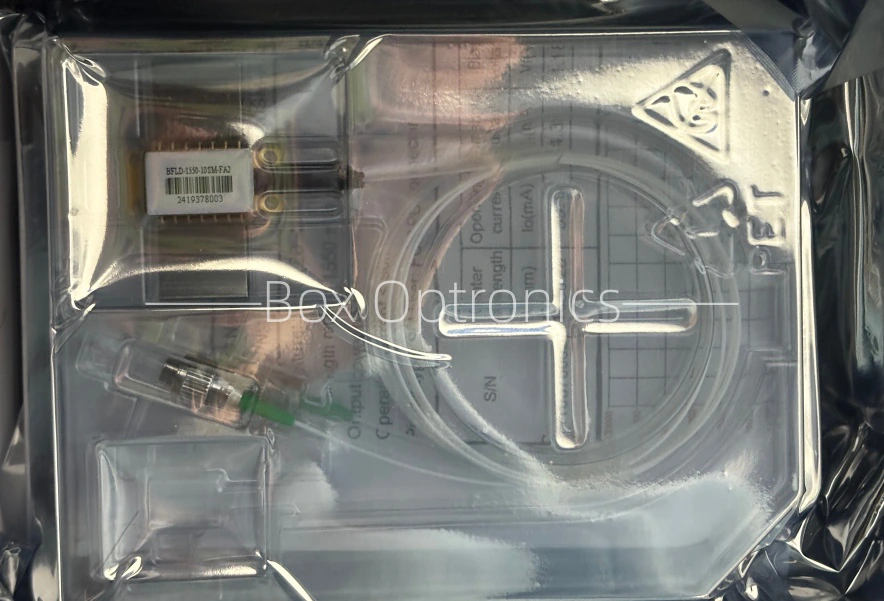

● نمونه بسته بندی
|
|
لوازم جانبی |
مقدار |
|
1 |
دیود لیزری پروانه ای 1550 نانومتری 10 میلی واتی DFB |
1 |
|
2 |
گزارش تست محصول |
1 |
* دستگاه مستقل بدون درایو. یک بسته ماژول یکپارچه با مدارهای راننده اختیاری است.
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-XXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
1550: 1550 نانومتر 1310:1310 نانومتر 1030:1030 نانومتر 1064:1064 نانومتر CWDM(1270~1650) |
10: 10 میلی وات 20:20 میلی وات سفارشی |
اس ام : حالت تک PM : قطبی شدن نگهداری |
FA: FC/APC SA: SC/APC دیگر |
1: نوع 1 2: نوع 2 |
به عنوان مثال: BFLD-1550-10SM-FA2
(اطلاعات سفارش: دیود لیزری پروانه ای 1550 نانومتری 10 میلی واتی DFB، فیبر SM، با کانکتور FC/APC، نوع 2 پین اوت).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، Box Optronics این حق را برای خود محفوظ می دارد که از خدمات تعمیر رایگان در موارد زیر خودداری کند دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
