1. معرفی از لیزر پروانه ای با توان 1653.7 نانومتری 40 میلی واتی DFB
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات محصول
6. اطلاعات سفارش
7. برگه داده و برگه آزمایش
8. شرایط قیمت و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. تضمین کیفیت و خدمات پس از فروش
لیزر پروانه ای با توان 1653.7 نانومتری 40 میلی وات DFB یک تراشه MQW DFB با کارایی بالا با طول موج مرکزی 1653.7 نانومتر، تحمل طول موج +/-1nm و نسبت رد حالت جانبی (SMSR) > 35 دسی بل دارای ولتاژ آستانه پایین، مصرف برق کم و بالا است قابلیت اطمینان یکپارچه سازی ترمیستور، خنک کننده ترموالکتریک (TEC) و دیود نظارت، از عملکرد پایدار طولانی مدت پشتیبانی می کند و به طور گسترده در آن استفاده می شود سیستم های تشخیص گاز، تست دستگاه غیرفعال، و سنجش فیبر نوری. مناسب سیم کشی، دما و کنترل جریان در طول عملیات مورد نیاز است جلوگیری از خم شدن و آسیب الیاف
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
دمای ذخیره سازی |
Ts |
– |
-40 |
– |
85 |
℃ |
|
دمای کیس عملیاتی |
بالا |
– |
-20 |
– |
70 |
℃ |
|
جریان رو به جلو LD |
اگر |
CW |
– |
– |
500 |
mA |
|
جریان معکوس LD |
Ir |
– |
– |
– |
2 |
mA |
|
ولتاژ معکوس LD |
VLR |
– |
– |
– |
3 |
V |
|
PD Forward Current |
IFPD |
– |
– |
– |
-10 |
mA |
|
ولتاژ معکوس PD |
VRPD |
– |
– |
– |
20 |
V |
|
جریان TEC |
ITEC |
– |
– |
– |
2 |
A |
|
ولتاژ TEC |
VTEC |
– |
– |
1.5 |
3.5 |
V |
|
شعاع خم فیبر |
– |
– |
30 |
– |
– |
میلی متر |
|
رطوبت نسبی |
RH |
غیر متراکم |
0 |
– |
95% |
– |
|
زمان لحیم کاری سرب |
– |
260 درجه سانتیگراد |
– |
– |
10 |
دوم |
|
نیروی کشش محوری فیبر |
– |
– |
– |
– |
5 |
N |
|
نیروی کشش جانبی فیبر |
– |
– |
– |
– |
2.5 |
N |
● استاندارد صنعتی بسته پروانه 14 پین;
● ساخته شده است TEC و نظارت بر PD؛
● بالا پایداری خروجی نوری 40mW.
● کارایی بالا، لیزر چاه چند کوانتومی (MQW) بازخورد توزیع شده (DFB).
● لیزر دایود قابل تنظیم طیف سنجی جذبی TDLAS.
● نظارت بر CH4.
● منبع نور برای نظارت بر محیط زیست و تجزیه و تحلیل گاز.

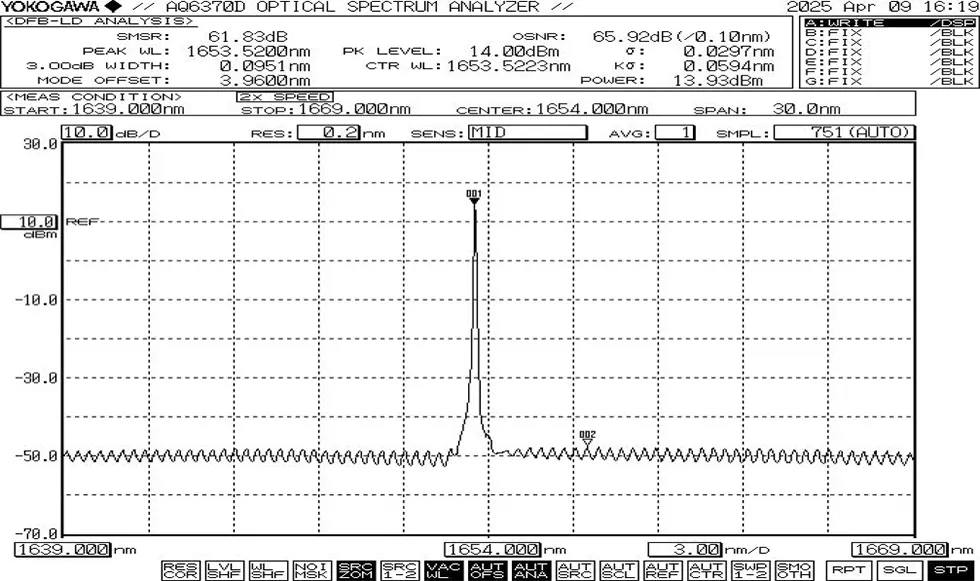

● طیف معمولی: 1653.7 نانومتر، +/-1 نانومتر تحمل WL.

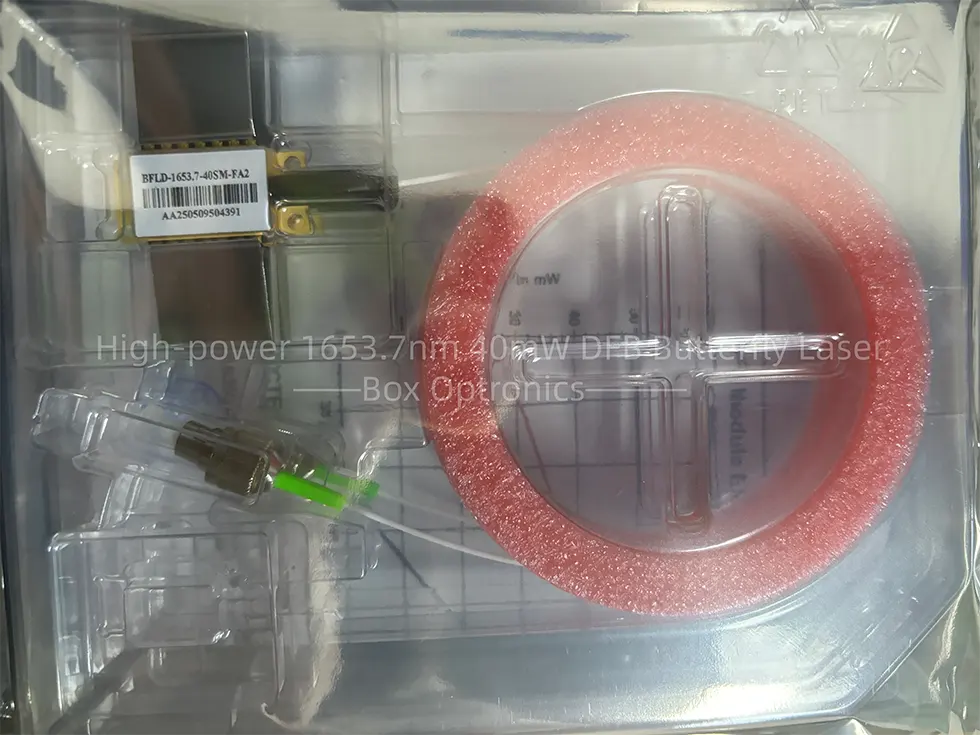

● نمونه بسته بندی
|
|
لوازم جانبی |
مقدار |
|
1 |
لیزر پروانه ای با توان 1653.7 نانومتری 40 میلی واتی DFB |
1 |
|
2 |
گزارش تست محصول |
1 |
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
1653:1653.7 نانومتر دیگر |
10:10 میلی وات 40:40 میلی وات دیگر |
SM: حالت تک PM: حفظ قطبش
|
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-1653-40SM-FA
(اطلاعات سفارش: لیزر پروانه ای با توان 1653.7 نانومتری 40 میلی واتی DFB، با فیبر SM، کانکتور FC/APC، پین خروجی نوع 1).
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● قبل از روشن کردن دستگاه، ابتدا کولر را فعال کنید و سپس برای جلوگیری از داغ شدن بیش از حد تراشه یا اضافه بار شدن
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
