دیود لیزر پروانه ای 1567 نانومتری DFB

فهرست مطالب

1. معرفی 1567 نانومتر دیود لیزر پروانه ای DFB

2. مشخصات فنی

3. ویژگی های محصول

4. برنامه های کاربردی معمولی

5. جزئیات محصول

6. اطلاعات سفارش

7. برگه داده و برگه آزمایش

8. شرایط قیمت و پرداخت

9. زمان سرب

10. یادداشت های عملیات

11. تضمین کیفیت و خدمات پس از فروش

معرفی محصول

دیود لیزری پروانه ای 1567 نانومتری DFB با چند کوانتومی ساختار خوب DFB و بسته پروانه ای 14 پین. این TEC و ترمیستور، از SMF 28e تک حالت یا فیبر حفظ پلاریزاسیون پشتیبانی می کند خروجی، با توان خروجی معمولی 10mW، دمای عملیاتی -20~+70℃، سازگار با RoHS. به ESD توجه کنید حفاظت، و از حداکثر امتیازات مطلق تجاوز نکنید.

محصول مشخصات

ویژگی های محصول

● چند کوانتومی لیزرهای خوب (MQW) بازخورد توزیع شده (DFB).

● فیبر نوع می تواند SMF-28e یا فیبر PM باشد.

● 14 پین بسته پروانه ای با ثبات بالا؛

● پایدار 10 میلی وات خروجی، SMSR بالا و ایزوله نوری خوب.

برنامه های کاربردی محصول

● سنسور فیبر نوری؛

● منبع نور؛

● گاز مونوکسید کربن CO حس کردن

● متوسط و بلند مدت سیستم های ارتباطی و تست فیبر

1. جزئیات محصول-1567 نانومتر DFB پروانه لیزر دیود

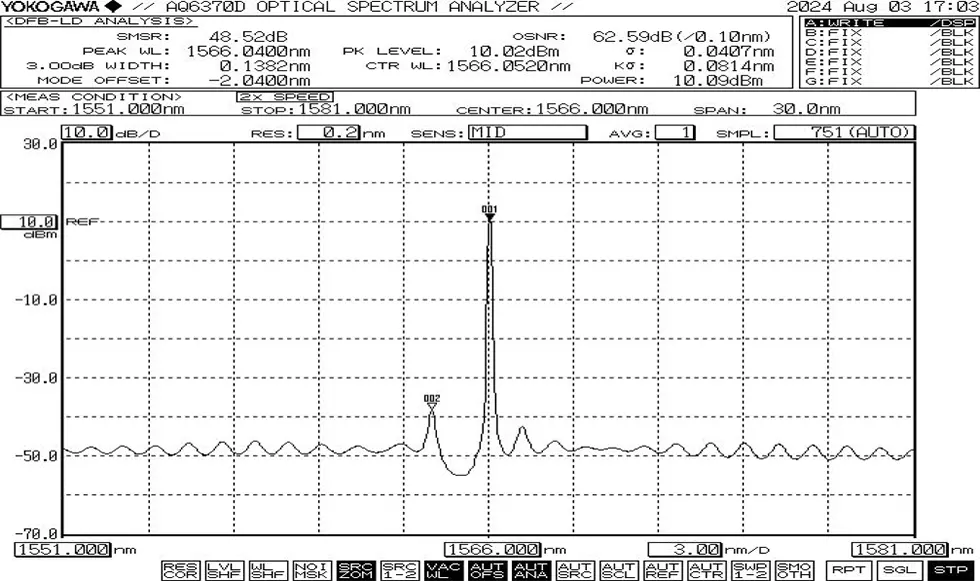

طیف معمولی: 1567 نانومتر، +/-1 نانومتر تحمل WL.

● طراحی بسته و تعریف PIN-OUT (واحد: میلی متر) - پروانه DFB 1567 نانومتری دیود لیزر

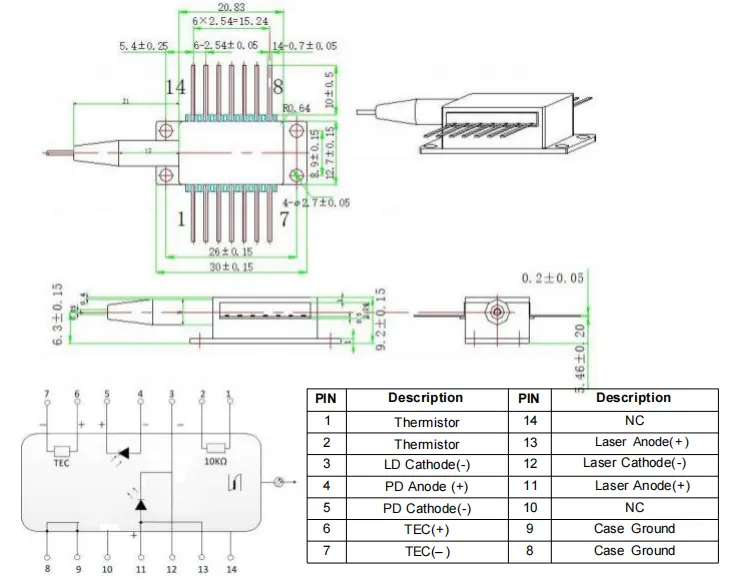

>>>Pin-out Type1

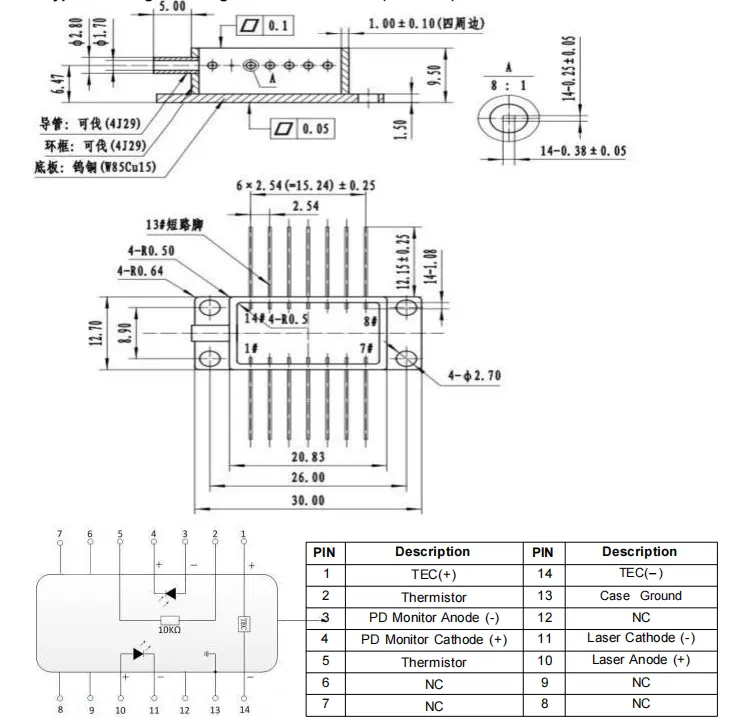

>>>Pin-out Type2

سفارش دادن اطلاعات

به عنوان مثال: BFLD-1567-10SM-FA

(اطلاعات سفارش: دیود لیزر 1567 نانومتری DFB Butterfly، پروانه 14 پین بسته، توان خروجی 10 میلی‌وات، با فیبر SM، کانکتور FC/APC، پین‌آوت نوع 1).

دیتاشیت و برگه تست

برگه داده

برگه تست

شرایط نقل قول و پرداخت

● شرایط نقل قول

(1) EXW:

اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.

(2) DAP:

اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات

● شرایط پرداخت

PayPal و T/T در دسترس هستند.

زمان سرب

حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)

لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.

عملیات یادداشت ها

● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.

● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).

● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.

● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده

● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار

2. تضمین کیفیت و خدمات پس از فروش - لیزر پروانه ای DFB 1567 نانومتری دیود

● دوره گارانتی:

تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.

● مستثنیات از گارانتی رایگان:

در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:

(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی

(2) نقص در عملکرد نادرست کاربر.

(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.

(4) جداسازی، اصلاح یا تعمیر غیرمجاز.

(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.

(6) خسارت یا ضرر در حین حمل و نقل.
