دیود لیزر 1574 نانومتری DFB برای سنجش CO2

Box Optronics، یک سازنده حرفه‌ای قطعات الکترونیکی نوری، دیود لیزری 1574 نانومتری DFB را ارائه می‌کند، یک لیزر بازخورد 14 پین توزیع‌شده پروانه‌ای که برای سنجش گاز CO2، سیستم‌های حسگر فیبر نوری، و کاربردهای انتقال C/DWDM طراحی شده است. این لیزر دارای طول موج مرکزی 1574 نانومتر (مطابق با خط جذب CO2)، توان خروجی نوری 10mW/20mW و فیبر SM یا PM اختیاری است، این لیزر عملکرد نوری پایدار و دقیقی را برای طیف‌سنجی جذب لیزر دیود قابل تنظیم (کاربردهای تشخیص گاز TDLAS و سایر کاربردها) ارائه می‌کند. تیم مهندسی ما از گزینه‌های پیکربندی طول موج، توان و فیبر سفارشی برای برآوردن الزامات خاص سنجش گاز و یکپارچه‌سازی سیستم پشتیبانی می‌کند.

ارسال استعلام

توضیحات محصول

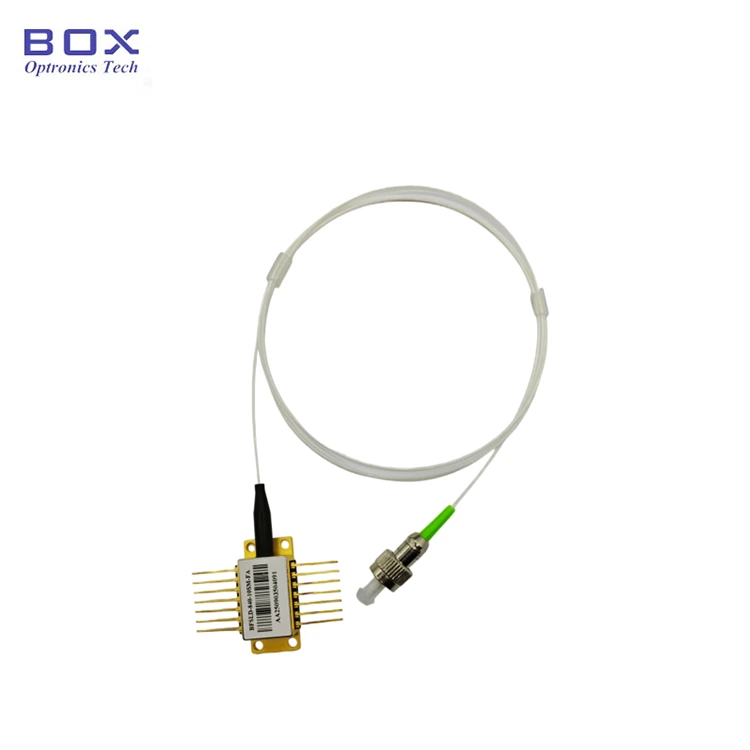

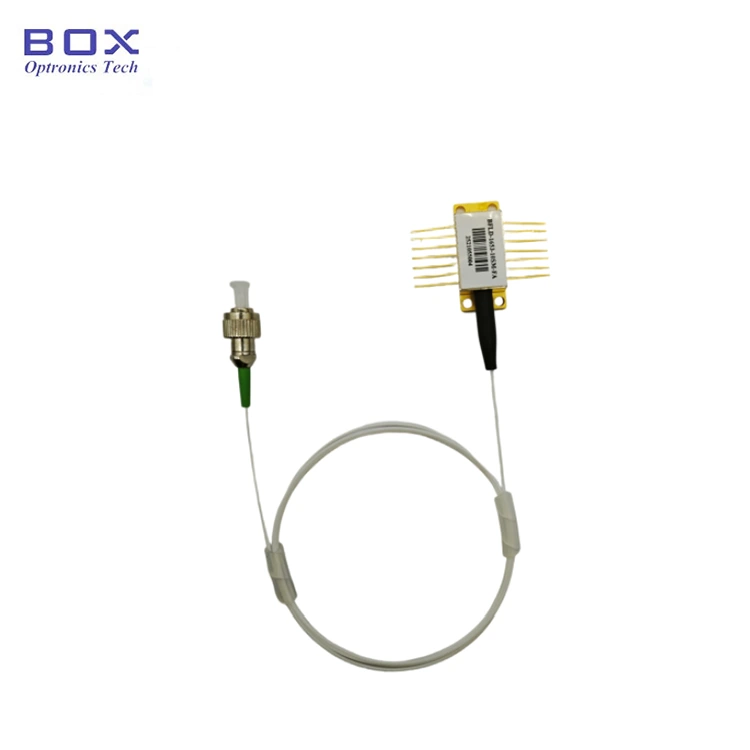

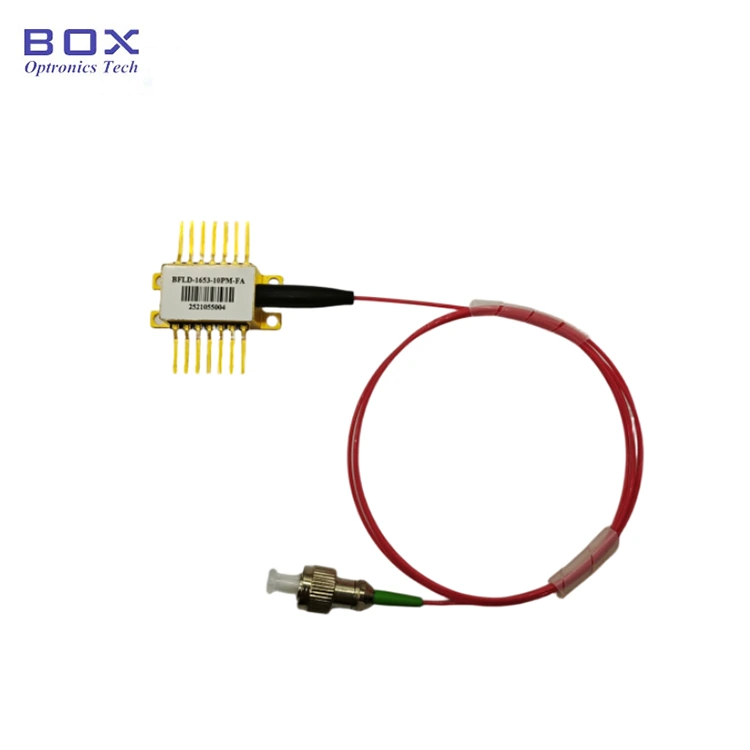

نمای کلی محصول-1574 نانومتر دیود لیزر DFB برای سنجش CO2

دیود لیزری 1574 نانومتری DFB برای حسگر CO2 قدرت خروجی نوری 10 میلی‌وات 20 میلی‌وات را از طریق فیبر تک حالته یا فیبر نگهدارنده قطبش با اتصال FC/APC ارائه می‌کند.

لیزر DFB با داشتن پهنای خط طیفی باریک 3 مگاهرتز معمولی (FWHM) و نسبت سرکوب حالت جانبی بالا ≥35 دسی بل (معمولاً 40 دسی بل)، خلوص طیفی و دقت طول موج مورد نیاز برای شناسایی قابل تنظیم لیزر دیود رزکوپی دیود و جذب لیزر دیود بالا را ارائه می دهد. تکنیک ها

در یک بسته پروانه ای 14 پین استاندارد صنعتی با دو گزینه پیکربندی پین اوت، یکپارچه با TEC، ترمیستور، مانیتور PD و ایزولاتور قرار گرفته است. این لیزر با بردهای استاندارد درایور لیزر پروانه ای و طرح های سیستم سازگار است.

ویژگی های کلیدی-دیود لیزری 1574 نانومتری DFB برای سنجش CO2

· طول موج مرکز: 1574 نانومتر (محدوده 1573-1575 نانومتر)، مطابق با خط جذب گاز CO2

· توان خروجی نوری بالا: 10 میلی‌وات یا 20 میلی‌وات

· پهنای باند مدولاسیون گسترده: 2.5 گیگاهرتز معمولی (-3dB)

· عایق نوری داخلی: ایزولاسیون ≥30dB

· خنک کننده ترموالکتریک یکپارچه (TEC) و ترمیستور 10 کیلو اهم برای تثبیت طول موج

· ضریب دمایی طول موج: 0.09 نانومتر در درجه سانتی گراد معمولی (15 درجه سانتی گراد تا 35 درجه سانتی گراد)

· ضریب جریان طول موج: 0.01 نانومتر بر میلی آمپر معمولی برای تنظیم طول موج

· پکیج پروانه 14 پین استاندارد صنعتی، گزینه های پین اوت نوع 1 و نوع 2

· جریان آستانه پایین: 10 میلی آمپر تا 35 میلی آمپر

· فتودیود مانیتور برای نظارت بر قدرت یکپارچه شده است

کاربردهای معمول - دیود لیزر DFB 1574 نانومتری برای سنجش CO2

· تشخیص و پایش گاز CO2 بر اساس طیف‌سنجی جذب لیزری دیود قابل تنظیم (TDLAS)

· طیف‌سنجی مدولاسیون طول موج (WMS) برای CO₂ با حساسیت بالا و تشخیص گاز ردیابی

· سیستم‌های سنجش فیبر نوری بر اساس FBG و تکنیک‌های اندازه‌گیری تداخل سنجی

· تجهیزات تست و اندازه گیری ارتباط فیبر نوری

· کاربردهای آنالیز تنفس و سنجش گازهای زیست پزشکی

· تحقیق و توسعه در آزمایشگاه‌های فوتونیک و حسگر نوری

· ادغام OEM در آنالایزرهای گاز و ابزارهای نظارت بر محیط زیست

مشخصات محصول - دیود لیزری 1574 نانومتری DFB برای سنجش CO2

حداکثر مطلق رتبه بندی

پارامتر	نماد	وضعیت	حداقل	تایپ کنید	حداکثر	واحد
دمای ذخیره سازی	Ts	-	-40	-	85	درجه سانتی گراد
دمای کیس عملیاتی	بالا	-	-20	-	70	درجه سانتی گراد
جریان رو به جلو	اگر	CW	-	-	200	mA
ولتاژ معکوس لیزر	VLR	-	-	-	2	V
PDForward Current	IFPD	-	-	1.1	5	mA
ولتاژ معکوس PD	VRPD	-	-	5	10	V
جریان TEC	ITEC	-	-	0.8	1.5	A
ولتاژ TEC	VTEC	-	-	1.5	3.5	V

ویژگی های الکترواپتیکال (T = 25 درجه سانتی گراد دمای لیزر)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λc	TL=15~35°C، CW	1573	1574	1575	نانومتر
توان خروجی نوری	PO	-	10	-	-	میلی وات
جریان آستانه	ITH	-	-	10	35	mA
بهره وری شیب	η	CW، خروجی 5mW	0.05	0.11	0.2	mW/mA
جریان عملیاتی	آیوپ	PO=10mW، CW	-	100	120	mA
پهنای خط طیفی	LW	FWHM	-	3	-	مگاهرتز
ولتاژ لیزر فوروارد	VF	CW، خروجی 10mW	-	1.2	3.0	V
نظارت بر جریان تاریک	شناسه	-	-	-	0.1	μA
پهنای باند (-3dB)	BW	-	-	2.5	-	گیگاهرتز
نسبت سرکوب حالت جانبی	SMSR	CW	35	40	-	دسی بل
جداسازی نوری	-	-10	30	-	-	دسی بل
نویز با شدت نسبی	RIN	CW، خروجی 5mW	-	-145	-	dB/Hz
تنظیم دمای TEC	Ts	-	15	-	35	درجه سانتی گراد
امپدانس ورودی	ZIN	-	22	25	28	Ω
جریان ترمیستور	ITC	-	10	-	100	μA
مقاومت ترمیستور	RTH	TL=25 درجه سانتیگراد	9.5	10	10.5	kΩ
جریان TEC	ITEC	TL=25°C، TC=70°C	-	-	1.5	A
ولتاژ TEC	VTEC	TL=25°C، TC=70°C	-	-	3.5	V
ظرفیت TEC	ΔT	Tc=70 درجه سانتی گراد	-	-	50	درجه سانتی گراد
رانش طول موج (EOL)	Δλ	عمر 25 ساله	-	-	0.1 ±	نانومتر
ضریب دمای طول موج	Δλ/ΔT	TEC 15 تا 35 درجه سانتی گراد	-	0.09	-	nm/°C
ضریب جریان طول موج	Δλ/ΔI	-	-	0.01	-	nm/mA

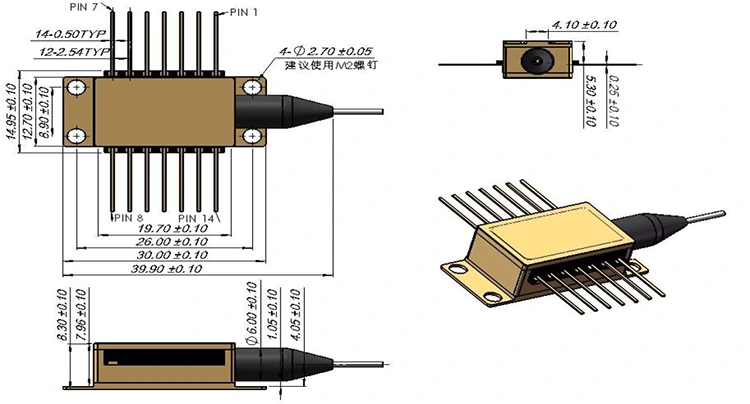

بسته و تعریف پین -1574 نانومتر دیود لیزر DFB برای سنجش CO2

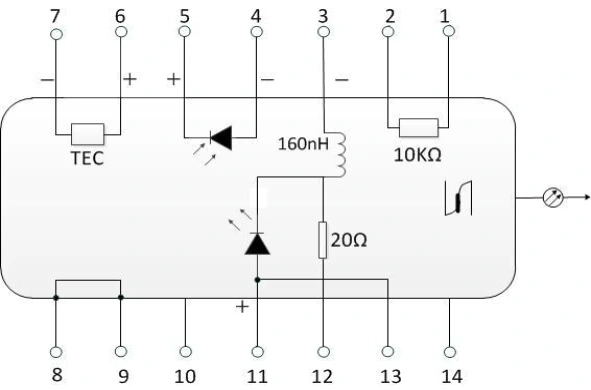

پیکربندی پین نوع 1

سنجاق	توضیحات	سنجاق	توضیحات
1	ترمیستور	14	NC (بدون اتصال)
2	ترمیستور	13	آند لیزری (+)
3	بایاس لیزری DC (کاتد) (-)	12	کاتد RF لیزر (-)
4	آند مانیتور PD (-)	11	آند لیزری (+)
5	کاتد مانیتور PD (+)	10	NC (بدون اتصال)
6	TEC (+)	9	زمین مورد
7	TEC (-)	8	زمین مورد

پیکربندی پین نوع 2

سنجاق	توضیحات	سنجاق	توضیحات
1	TEC (+)	14	TEC (-)
2	ترمیستور	13	زمین مورد
3	آند مانیتور PD (-)	12	NC (بدون اتصال)
4	کاتد مانیتور PD (+)	11	کاتد لیزر (-)
5	ترمیستور	10	آند لیزری (+)
6	NC (بدون اتصال)	9	NC (بدون اتصال)
7	NC (بدون اتصال)	8	NC (بدون اتصال)

اطلاعات سفارش

نامگذاری مدل

BFLD - XXXX - XX - XX - XX X

مثال: BFLD-1574-20PM-FA2

میدان	کد	توضیحات
نوع لیزر	BFLD	سری دیود لیزری DFB
طول موج	1574	1574 نانومتر (سایر طول موج های موجود: 1030، 1064، 1392، 1653، 1683، CWDM)
توان خروجی	20	20 میلی وات؛ 10 = 10 میلی وات
نوع فیبر	PM	PM = حفظ قطبی; SM = تک حالته
نوع رابط	FA	FC/APC; SA = SC/APC؛ سایر اتصالات موجود
Pinout	NULL / 2	NULL = نوع 1 (پیش فرض)؛ 2 = نوع 2

سوالات متداول (سؤالات متداول) -1574 نانومتر دیود لیزر DFB برای سنجش CO2

س: چگونه TEC یکپارچه عملکرد سنجش CO2 را بهبود می بخشد؟

A: TEC و ترمیستور یکپارچه دمای تراشه لیزر را تثبیت می کند و طول موج و رانش توان خروجی را به حداقل می رساند. از آنجایی که طول موج لیزر DFB وابسته به دما است، کنترل حرارتی دقیق به حفظ تراز با ویژگی جذب CO2 هدف کمک می کند. TEC تنظیم طول موج درشت را فراهم می کند، در حالی که تنظیم طول موج دقیق را می توان از طریق مدولاسیون جریان تزریق به دست آورد.

س: چرا جداساز نوری داخلی برای سیستم‌های حسگر گاز مهم است؟

A: جداکننده نوری داخلی بازخورد نوری ناشی از بازتاب اتصالات فیبر و اجزای نوری را کاهش می‌دهد. این امر پایداری خروجی لیزر را بهبود می‌بخشد و حساسیت به اختلالات نوری خارجی را کاهش می‌دهد، که مخصوصاً برای سیستم‌های تشخیص گاز TDLAS و WMS با حساسیت بالا مهم است.

س: آیا می توانم یک طول موج سفارشی برای گونه های مختلف گاز دریافت کنم؟

پاسخ: بله، Box Optronics منابع لیزر DFB را در طول موج‌های بهینه‌سازی شده برای کاربردهای مختلف سنجش گاز، از جمله CO2 (1574nm)، CH4 (1653nm)، H2O (1392nm) و O2 (760nm) ارائه می‌کند. ما همچنین از طول موج‌های کانال CWDM و DWDM برای برنامه‌های ارتباطی پشتیبانی می‌کنیم. با ما در مورد طول موج مورد نیاز خاص خود تماس بگیرید و تیم مهندسی ما امکان سنجی را بررسی خواهد کرد.

س: چه مدارهای درایو و کنترلی برای این لیزر لازم است؟

پاسخ: لیزر 1574 نانومتری DFB به درایور دیود لیزری با محدودیت جریان مناسب، کنترل‌کننده دما برای TEC یکپارچه، و در صورت اختیاری یک ورودی مدولاسیون برای اسکن طول موج در برنامه‌های TDLAS نیاز دارد. فتودیود مانیتور می‌تواند برای کنترل برق خودکار (APC) استفاده شود.
