1. معرفی 1392 نانومتر دیود لیزر پروانه ای 10mW DFB
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات محصول
6. اطلاعات سفارش
7. برگه داده و برگه آزمایش
8. شرایط قیمت و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. تضمین کیفیت و خدمات پس از فروش
لیزر 1392 نانومتری DFB کوپل شده با فیبر با پروانه 14 پین بسته، طول موج مرکزی 1392 نانومتر، توان خروجی معمولی 10 میلی وات. TEC داخلی، ترمیستور و مانیتور PD که از فیبر SM یا فیبر PM پشتیبانی می کند. عمدتا استفاده می شود در سنجش H2O، ابزارهای نوری و منابع نور آزمایشی. توجه: سیم توسط تعریف صحیح پین، انتهای فیبر را تمیز نگه دارید، تحت کنترل TEC. اضافه ولتاژ، جریان بیش از حد، ESD، لحیم کاری در دمای بالا و بیش از حد خم شدن الیاف ممنوع است.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λ |
CW، 25 ℃ |
1391 |
1392 |
1393 |
نانومتر |
|
توان خروجی نوری |
PF |
— |
— |
10 |
— |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
— |
8 |
15 |
mA |
|
جریان عملیاتی |
IOP |
CW |
— |
— |
90 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
— |
1.1 |
2.0 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
— |
35 |
40 |
— |
دسی بل |
|
جداسازی نوری |
ISO |
25 درجه سانتیگراد |
35 |
— |
— |
دسی بل |
|
عرض طیفی (-20dB) |
Δλ |
— |
— |
0.1 |
1.0 |
نانومتر |
|
انقراض قطبی شدن نسبت |
ER |
فیبر PM |
18 |
— |
— |
دسی بل |
|
دمای طول موج ضریب |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
نظارت بر جریان |
IMON |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD جریان تاریک |
شناسه |
VRM=5V |
— |
— |
50 |
uA |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
● کارایی بالا، لیزر چند کوانتومی (MQW) بازخورد توزیع شده (DFB).
● SMF-28e یا فیبر PM1550؛
● صنعت بسته پروانه 14 پین استاندارد مهر و موم شده هرمتیک.
● ساخته شده است TEC و PD.
● فیبر نوری توزیع شده حس کردن
● ارتباط فیبر نوری تجهیزات تست
● غلظت بخار آب تشخیص؛
● منبع نور هسته ای برای سیستم های TDLAS (طیف سنجی جذب لیزری دیود قابل تنظیم)؛
● تحقیقات و آزمایشگاه ابزار.

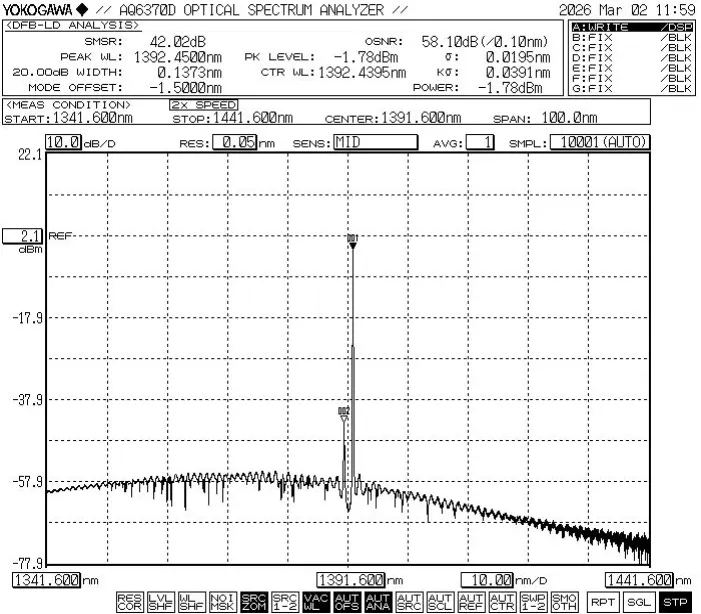

● طیف معمولی: 1392 نانومتر، +/-1 نانومتر تحمل WL.

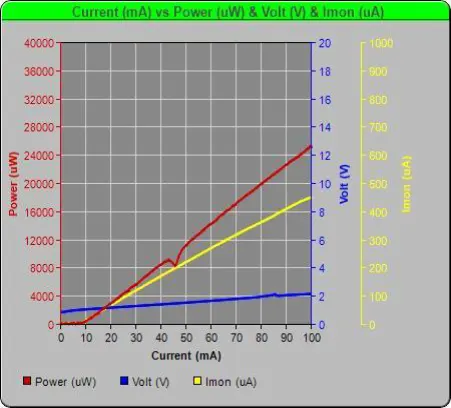

● PIV-1392nm 10mW DFB پروانه دیود لیزری

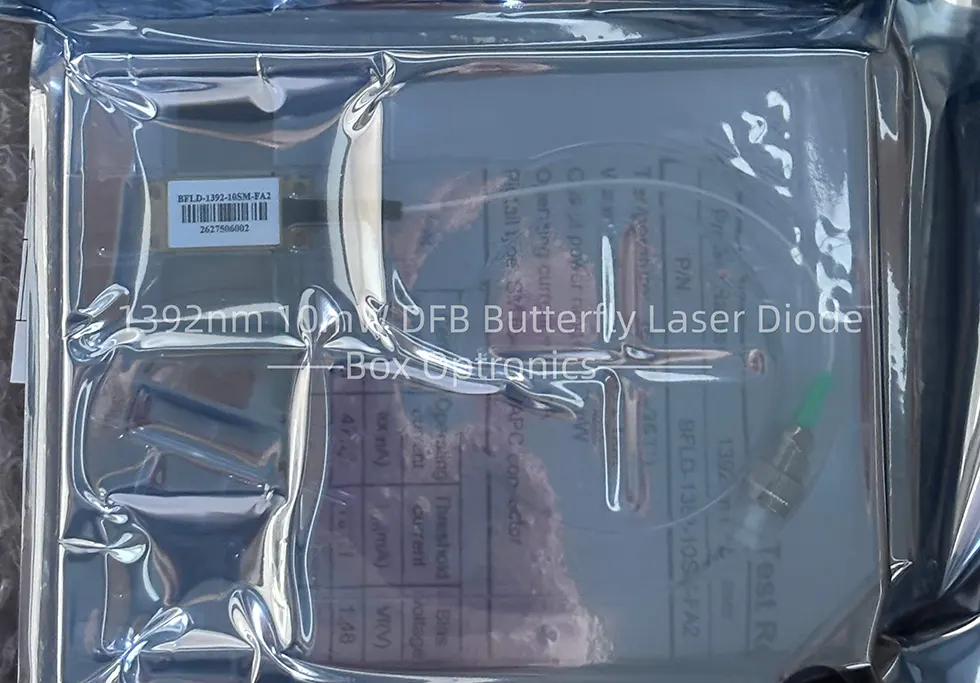

● نمونه بسته بندی
|
|
لوازم جانبی |
مقدار |
|
1 |
دیود لیزری پروانه ای 10 میلی واتی 1392 نانومتری DFB |
1 |
|
2 |
گزارش تست محصول |
1 |
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
1392:1392 نانومتر 760:760 نانومتر 1683:1683 نانومتر دیگر |
10:10 میلی وات دیگر |
SM: حالت تک PM: حفظ قطبش
|
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-1392-10SM-FA2
(اطلاعات سفارش: دیود لیزری پروانه ای 10 میلی واتی 1392 نانومتری DFB، با SM فیبر، کانکتور FC/APC، pin-out نوع 2).
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● برای جلوگیری از پایداری مدار عملکرد محصول را بررسی کنید آسیب ناشی از جریان های پالس
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● هنگام استفاده از دستگاه، ولتاژ کارکرد و محدوده های فعلی مشخص شده در دیتاشیت پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر) ولتاژ عملیاتی) و λc (طول موج مرکزی) - باید ارجاع داده شوند به طور خاص در گزارش تست ارائه شده در زمان حمل و نقل. توجه: عملیات فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
