1. معرفی 1532 نانومتر دیود لیزری DFB BTF
2. مشخصات فنی
3. ویژگی های محصول
4. برنامه های کاربردی معمولی
5. جزئیات محصول
6. اطلاعات سفارش
7. برگه داده و برگه آزمایش
8. شرایط قیمت و پرداخت
9. زمان سرب
10. یادداشت های عملیات
11. تضمین کیفیت و خدمات پس از فروش
دیود لیزر 1532 نانومتری DFB BTF با طول موج مرکزی 1532.68nm (ITU CH56)، توان خروجی نوری 10mW. TEC و ترمیستور داخلی فعال کردن عملکرد پایدار در حین کار، مطابق با تعریف پین اوت، کنترل جریان رانندگی و دما در محدوده نامی محدوده، و جلوگیری از آسیب ESD و عملکرد بیش از حد ولتاژ.
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λ |
شبکه ITU |
CH56: 1532.68 |
نانومتر |
||
|
توان خروجی نوری |
PF |
— |
6 |
— |
20 |
میلی وات |
|
جریان آستانه |
ITH |
25 درجه سانتیگراد |
— |
— |
20 |
mA |
|
جریان عملیاتی |
IOP |
— |
— |
— |
120 |
mA |
|
ولتاژ کاری |
VOP |
25 درجه سانتیگراد |
— |
— |
2.5 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
— |
30 |
— |
— |
دسی بل |
|
از دست دادن بازگشت نوری |
ORL |
— |
40 |
— |
— |
دسی بل |
|
جداسازی نوری |
ISO |
25 درجه سانتیگراد |
30 |
— |
— |
دسی بل |
|
انقراض قطبی شدن نسبت |
ER |
فیبر PM |
18 |
— |
— |
دسی بل |
|
MPD جریان تاریک |
شناسه |
IOP=0mA، VRM=5V |
— |
— |
0.2 |
uA |
|
MPD فعلی نسبت به توان خروجی |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
ولتاژ TEC |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
پهنای باند |
BW |
— |
— |
2.5 |
— |
گیگاهرتز |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
|
نسبت حامل به نویز |
CNR |
— |
55 |
— |
— |
دسی بل |
|
مرکب مرتبه دوم |
CSO |
— |
— |
— |
-55 |
dBm |
|
ضرب سه گانه مرکب |
— |
— |
— |
— |
-64 |
dBc |
● پروانه بسته، TEC داخلی؛
● درجه حرارت گسترده قابلیت اطمینان؛
● بالا قابلیت اطمینان، پاسخ سریع، پایداری خوب.
● گاز استیلن C2H2 حس کردن
● فیبر نوری ارتباطات و انتقال فوتونیک مایکروویو.
● برد یاب لیزری
● طیف معمولی: 1532.68nm، تحمل طول موج +/-0.5nm.

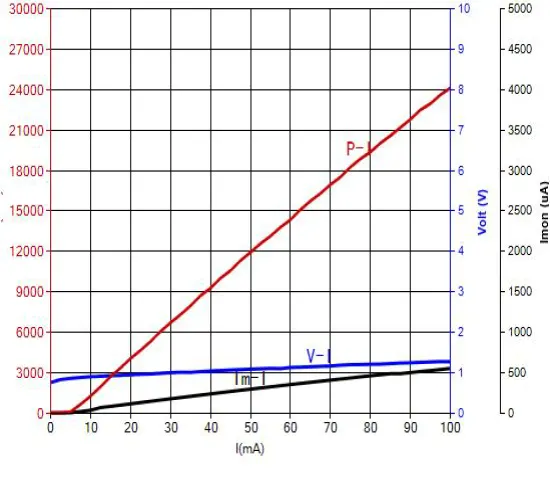

● لیزر PIV-1532nm 10mW DFB BTF دیود
● FAQ-1532nm DFB BTF Laser Diode

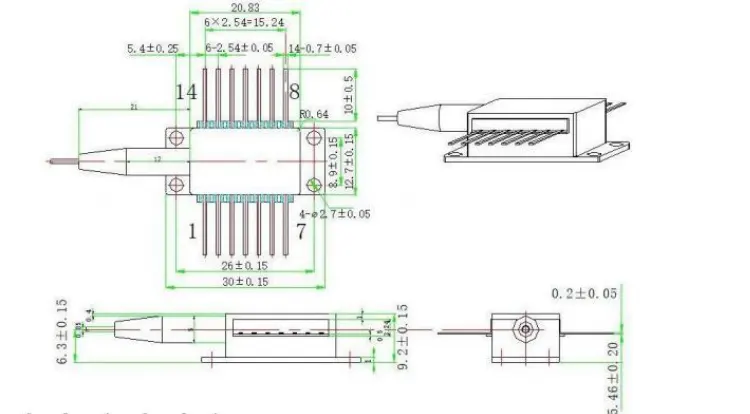

(1) بسته BTF چیست؟
- بسته BTF (Butterfly) بسته استاندارد پروانه 14 پین است، رایج ترین قالب بسته بندی صنعتی در اپتوالکترونیک صنعت این بسته تراشه لیزری، کنترل دمای TEC، ترمیستور و فتودیود، هرمتیک و حرارت عالی را ارائه می دهند عملکرد مدیریت هیچ تفاوت اساسی با استاندارد وجود ندارد بسته بندی پروانه ای؛ «BTF» معمولاً به عنوان مخفف «پروانه» در محصول استفاده می شود. نامگذاری
(2) این محصول از چه حالت های درایو پشتیبانی می کند؟

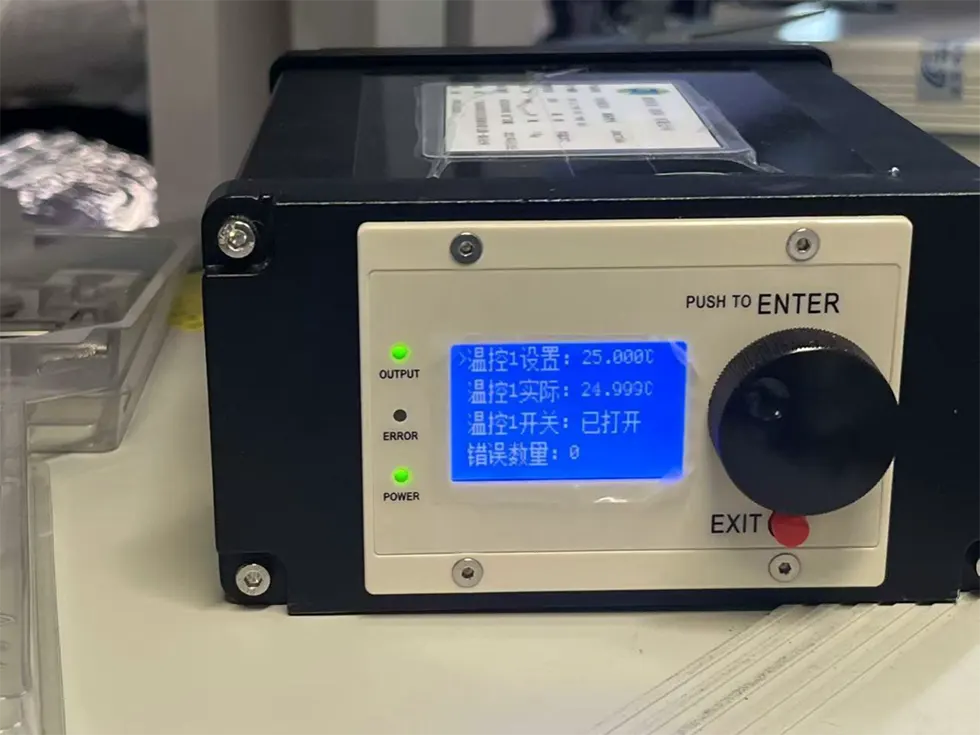

دیود لیزری 1532 نانومتری DFB BTF از موج پیوسته (CW) پشتیبانی می کند عملیات یک منبع جریان ثابت با نویز کم توصیه می شود (آستانه جریان تقریباً 5-20 میلی آمپر، جریان عملیاتی 50-90 میلی آمپر)، همراه با یک TEC کنترل کننده برای تثبیت دما (معمولاً روی 25 درجه تنظیم می شود).
(3) آیا آزمایش نمونه در دسترس است؟
- آزمایش نمونه و تولید آزمایشی با حجم کم پشتیبانی می شود. برای خرید انبوه، ما قیمت گذاری حجمی و قیمت های سطحی را ارائه می دهیم.
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
CH56: 1532.68 نانومتر دیگر |
10:10 میلی وات دیگر |
SM: حالت تک PM: حفظ قطبش
|
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-CH56-10SM-FA
(اطلاعات سفارش: دیود لیزر 1532 نانومتری DFB BTF، توان خروجی 10 میلی وات، با فیبر SM، کانکتور FC/APC، pin-out نوع 1).
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● قبل از روشن کردن تمام قطعات، ابتدا کولر را فعال کنید، و سپس برای جلوگیری از گرم شدن بیش از حد تراشه، مراحل افزایش قدرت را ادامه دهید اضافه بار
● در طول فرآیند روشن کردن، هرگز جریان بالایی را مستقیماً اعمال نکنید، زیرا این خطر آسیب رساندن به تراشه را دارد. در عوض، دستگاه را در سطح فعلی روشن کنید نزدیک به آستانه تراشه، و سپس به تدریج جریان را در کوچک افزایش دهید افزایش می یابد تا به سطح مورد نظر برسد.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
