این یک لیزر اختصاصی 760 نانومتری DFB با 14 پین است بسته استاندارد پروانه، طول موج مرکزی 760 نانومتر، تحمل طول موج +/-1nm و توان خروجی معمولی 10mW. TEC داخلی، ترمیستور و مانیتور PD، با پایداری طول موج عالی برای عملیات پایدار طولانی مدت. هست عمدتا در تشخیص اکسیژن استفاده می شود. سیم کاملاً مطابق با تعریف پین، تحت کنترل TEC و خمش بیش از حد فیبر برای اطمینان از عملکرد و عمر سرویس
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج عملیاتی |
λC |
CW، 25 ℃، IOP = 50 میلی آمپر |
759 |
760 |
761 |
نانومتر |
|
توان خروجی نوری |
PF |
فیبر اس ام |
10 |
- |
- |
میلی وات |
|
جریان آستانه |
ITH |
25 ℃، IOP = 50 میلی آمپر |
- |
20 |
30 |
mA |
|
جریان عملیاتی |
IOP |
CW |
- |
- |
50 |
mA |
|
ولتاژ کاری |
VOP |
25 ℃، IOP = 50 میلی آمپر |
- |
2.0 |
2.3 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
- |
30 |
- |
- |
دسی بل |
|
عرض طیفی (-20dB) |
Δλ |
- |
- |
0.1 |
1.0 |
نانومتر |
|
بهره وری شیب |
η |
- |
- |
0.4 |
- |
mW/mA |
|
نظارت بر جریان |
IMON |
VR = 5 ولت، IOP = 50 میلی آمپر |
- |
- |
1250 |
μA |
|
MPD جریان تاریک |
شناسه |
VR=5V |
- |
- |
200 |
nA |
|
مقاومت ترمیستور |
RTH |
25 درجه سانتیگراد |
9.5 |
10 |
10.5 |
kΩ |
|
ترمیستور B-value |
β |
25 ℃ / 85 ℃ |
- |
3950 |
- |
K |
|
دمای عملیات TEC |
TOP |
IOP=50mA |
15 |
- |
40 |
℃ |
● چند کوانتومی لیزرهای بازخورد خوب (MQW) توزیع شده (DFB).
● ساخته شده است TEC و جداکننده نوری.
● بالا پایداری و نویز کم؛
● بسته پروانه استاندارد صنعت 14 پین.
● غلظت اکسیژن تشخیص و تجزیه و تحلیل
● آشکارسازهای حسگر گاز
● تحقیقات علمی و تحلیل طیفی

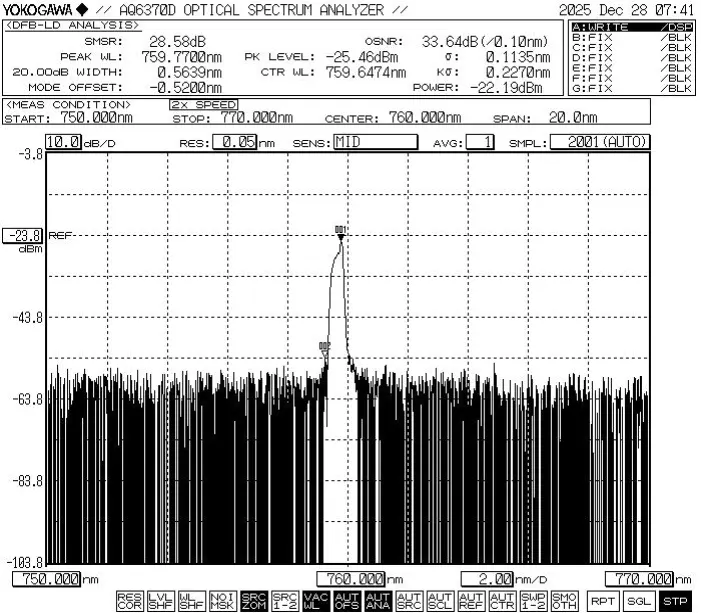

● طیف معمولی: 760 نانومتر، +/-1 نانومتر تحمل WL.

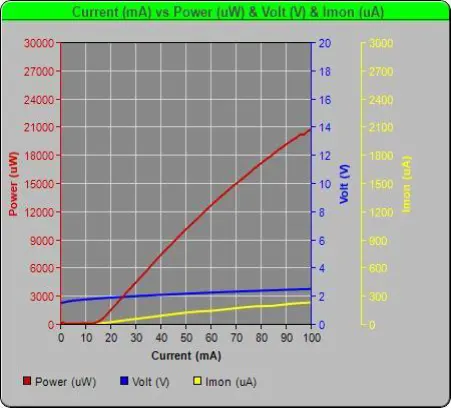

● دیود لیزر پروانه ای 10 میلی واتی DFB PIV-760nm

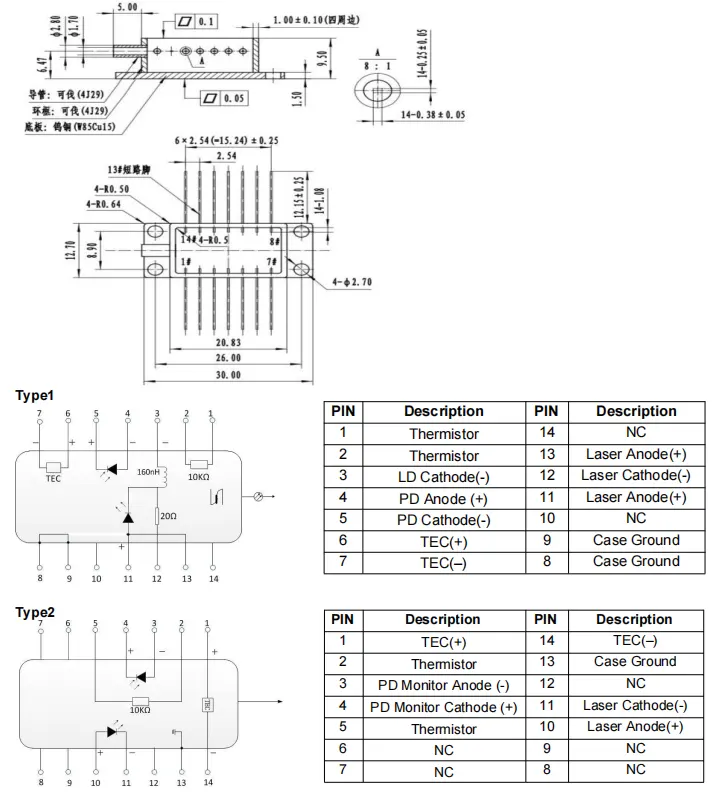

● طراحی بسته و پین کردن
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
D760: 760 نانومتر |
10:10 میلی وات |
SM: 780-HP PM: PM780
|
FA: FC/APC دیگر |
1: نوع 1 2: نوع 2 |
به عنوان مثال: BFLD-D760-10SM-FA2
(اطلاعات سفارش: دیود لیزری پروانه ای 760 نانومتری 10 میلی واتی DFB، با SM فیبر، کانکتور FC/APC، pin-out نوع 2).
برای سایر نیازهای سفارشی، لطفاً تماس بگیرید: sales06@boxoptronics.com
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● هنگام کار، این دستگاه یک پرتو لیزر با شدت بالا ساطع می کند. انجام دهید مستقیماً به قسمت انتهایی فیبر نگاه نکنید، زیرا انجام این کار ممکن است باعث آسیب چشم شود.
● فیبرهای نوری شکننده هستند. از فیبر برای کشیدن دستگاه استفاده نکنید. هنگام قرار دادن یا خارج کردن دستگاه از سوکت آن، به آن فشار وارد نکنید یا آستین واقع در پشت محفظه دستگاه را بکشید. برای دستگاه ها مجهز به کانکتورها، اطمینان حاصل کنید که هم دستگاه و هم کانکتور فیبر در حین نصب یا برداشتن به طور همزمان بلند می شوند.
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● هنگام استفاده از دستگاه، ولتاژ کارکرد و محدوده های فعلی مشخص شده در دیتاشیت پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر) ولتاژ عملیاتی) و λc (طول موج مرکزی) - باید ارجاع داده شوند به طور خاص در گزارش تست ارائه شده در زمان حمل و نقل. توجه: عملیات فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
