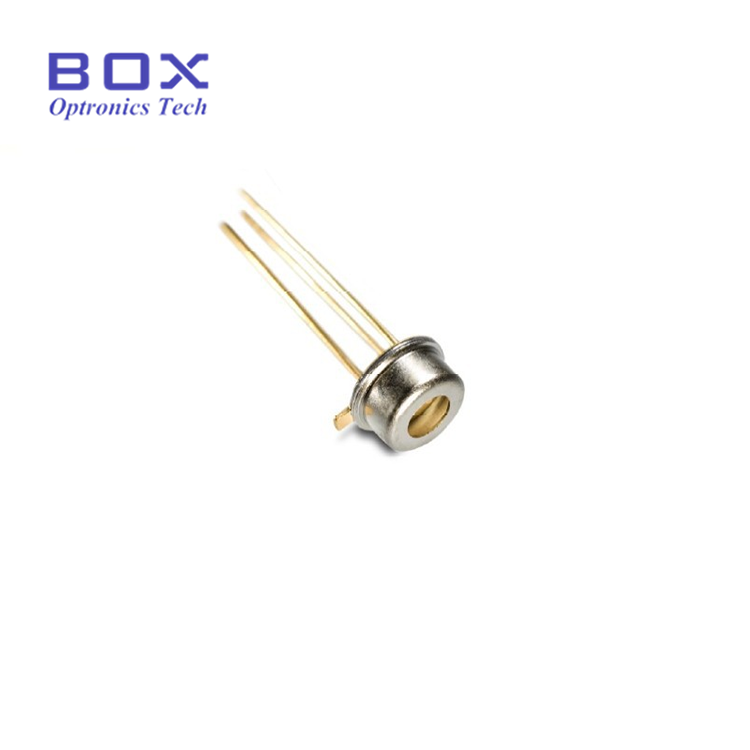

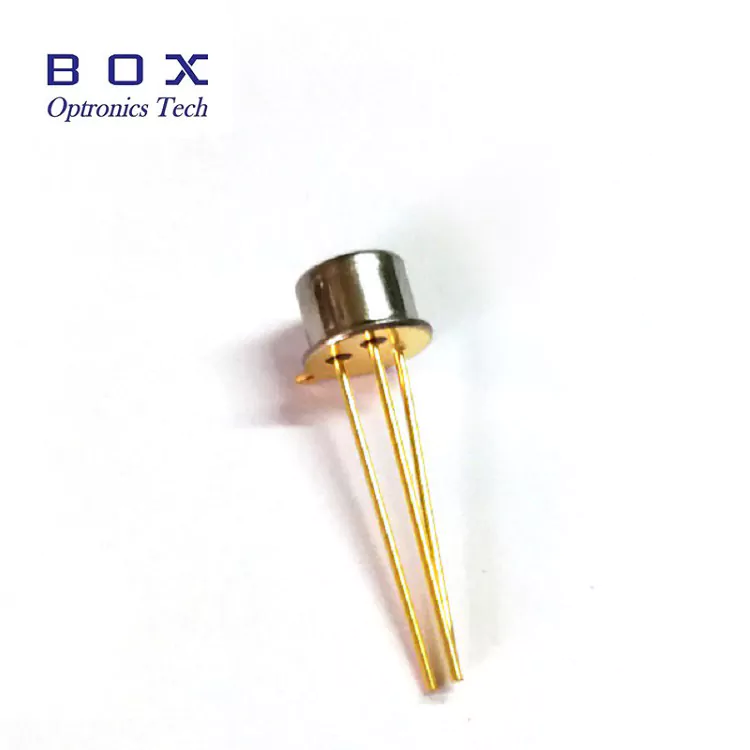

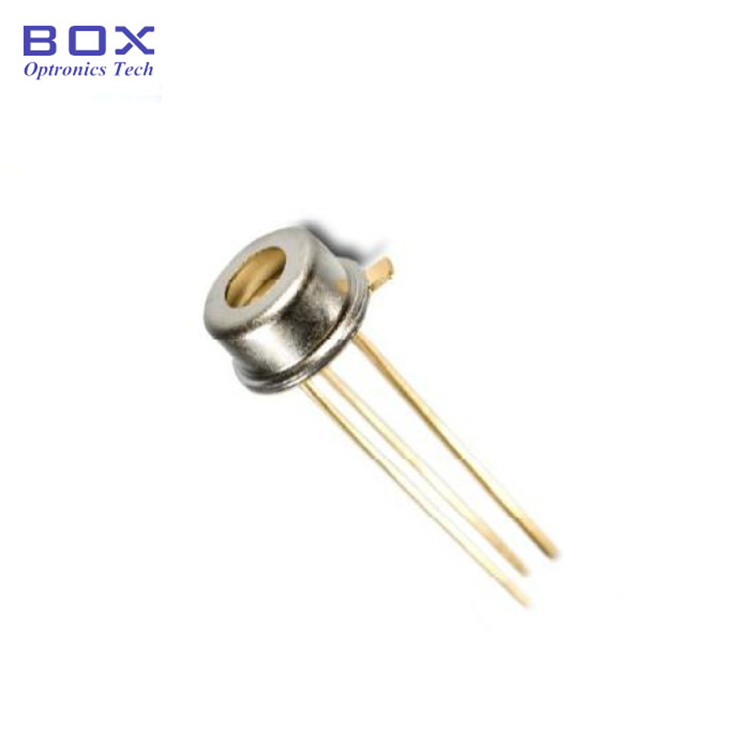

پین 1 میلی متری InGaAs Photodiode TO46

Box Optronics پین 1 میلی متری InGaAs Photodiode TO46 را ارائه می کند که برای تشخیص مادون قرمز نزدیک با حساسیت بالا در باند طول موج 900 تا 1650 نانومتر مهندسی شده است. دارای پاسخگویی بالا (نوع 0.95A/W در 1550 نانومتر)، جریان تاریک کم، و ظرفیت کم. فتودیود که در یک بسته بندی فشرده و مهر و موم شده فلزی TO46 با یک پنجره تخت قرار دارد، عملکرد طولانی مدت قابل اعتمادی را در محدوده دمایی طولانی از -40 درجه سانتیگراد تا +85 درجه سانتیگراد ارائه می دهد. ایده آل برای ادغام با قدرت سنج های نوری، ابزارهای تست و سیستم های ارتباطی فیبر نوری.

ارسال استعلام

توضیحات محصول

نمای کلی محصول-PIN InGaAs 1mm Photodiode TO46

فتودیود 1 میلی متری InGaAs PIN (مدل BPD-1STO46B-FW) از Box Optronics یک آشکارساز نوری InGaAs با کارایی بالا است که برای کاربردهای تشخیص نزدیک به فروسرخ (NIR) طراحی شده است. با داشتن ساختار دیود پین، توان نوری فرودی را در محدوده طول موج 900 تا 1650 نانومتر به یک جریان نوری متناسب با خطی بودن و حساسیت بالا تبدیل می‌کند. دارای ناحیه فعال با قطر 1 میلی متر. بسته بندی شده در یک قوطی فلزی TO46 هرمتیک با یک پنجره نوری تخت، فتودیود از نظر مکانیکی قوی است و عملکرد پایدار را در شرایط صنعتی و آزمایشگاهی سخت تضمین می کند. این ویژگی ها آن را به گزینه ای عالی برای نظارت بر توان نوری، اندازه گیری تست فیبر نوری، تشخیص لیزر و طیف سنجی NIR تبدیل می کند.

ویژگی های کلیدی-1mm InGaAs PIN Photodiode TO46

• قطر ناحیه فعال: ۱ میلی‌متر برای جمع‌آوری کارآمد نور

• محدوده پاسخ طیفی گسترده: 900 نانومتر تا 1650 نانومتر

• پاسخگویی بالا: 0.9A/W معمولی در 1310nm، 0.95A/W در 1550nm

• جریان تاریک بسیار کم، ظرفیت اتصال کم

• قابلیت اطمینان بالا و پایداری طولانی مدت

• بسته فلزی پنجره تخت Hermetic TO46

• پیکربندی استاندارد TO-CAN برای نصب آسان

کاربردهای معمولی - 1mm InGaAs PIN Photodiode TO46

• توان سنج‌های نوری و ماژول‌های نظارت بر توان نوری

• تجهیزات تست و اندازه‌گیری فیبر نوری

• تشخیص سیگنال نوری و نظارت بر توان در سیستم‌های مخابراتی

• طیف‌سنجی و ابزارهای تحلیلی مادون قرمز نزدیک (NIR).

• سیستم‌های نظارت و کنترل توان لیزر

• کالیبراسیون و خصوصیات تضعیف کننده نوری

• تحقیق و توسعه در آزمایشگاه‌های فوتونیک

• ادغام ماژول نوری و توسعه زیرسیستم فوتونیک

مشخصات فنی - 1mm InGaAs PIN Photodiode TO46

حداکثر مطلق درجه بندی (TC = 25 درجه سانتی گراد)

پارامتر	نماد	رتبه بندی	واحد
ولتاژ معکوس	VRmax	20	V
دمای کیس عملیاتی	TOP	-40 ~ +85	درجه سانتی گراد
دمای ذخیره سازی	TST	-55 ~ +120	درجه سانتی گراد

مشخصات الکترواپتیکال (TC = 25°C)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
قطر منطقه فعال	φ	-	-	1	-	میلی متر
محدوده طیفی	λ	-	900	-	1650	نانومتر
پاسخگویی @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
پاسخگویی @ 1550nm	R	VR = -5V	-	0.95	-	A/W
ولتاژ معکوس عملیاتی	VR	-	-	-5	-	V
جریان تاریک	شناسه	VR = -5V	-	1.5	5.0	nA
ظرفیت اتصال	C	VR = -5V، f = 1MHz	-	50	80	pF
پهنای باند 3dB	BW	VR = 0V، RL = 50Ω	-	40	-	مگاهرتز

جزئیات محصول - 1mm InGaAs PIN Photodiode TO46

فتودیود پین InGaAs چیست؟

یک فتودیود پین InGaAs یک آشکارساز نیمه هادی با حساسیت بالا است که برای تشخیص نوری مادون قرمز نزدیک (NIR) طراحی شده است. بر اساس ساختار نیمه هادی P-I-N، فوتون های فرودی را با خطی بودن و پایداری عالی به جریان نوری تبدیل می کند.

دیودهای نوری InGaAs که از 900 نانومتر تا 1700 نانومتر کار می کنند، پاسخگویی بالایی را در سراسر باندهای ارتباطی نوری و منطقه SWIR ارائه می دهند و آنها را برای آزمایش فیبر نوری، نظارت بر توان نوری، طیف سنجی و کاربردهای سنجش مناسب می کند.

منطقه فعال 1 میلی متری قابلیت جمع آوری نور افزایش یافته و تحمل کوپلینگ بهبود یافته را ارائه می دهد و تعادل عالی بین حساسیت، انعطاف پذیری تراز و سرعت تشخیص را فراهم می کند.

عملکرد برجسته-1mm InGaAs PIN Photodiode TO46

• پاسخگویی بالا و راندمان کوانتومی

• جریان تاریک بسیار کم

• ظرفیت کم و پاسخ سریع

• پوشش طیف گسترده

• بسته هرمتیک TO46

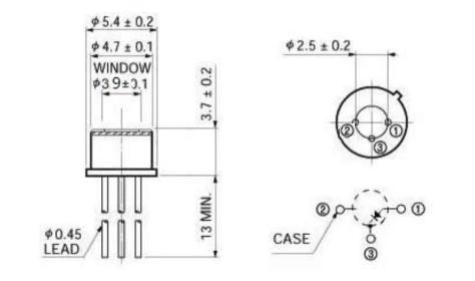

ابعاد بسته و تعریف پین-1mm InGaAs PIN Photodiode TO46

نوع بسته: قوطی فلزی هرمتیک TO46، پنجره تخت (TO-CAN 3 پین)

قطر قوطی: φ5.4 ± 0.2 میلی متر (خارجی)، φ4.7 ± 0.1 میلی متر (داخلی)

قطر پنجره: φ3.9 ± 0.1 میلی متر

پیکربندی پین (نمای پایین): پین 1 = آند (سمت P)، پین 2 = کیس (GND)، پین 3 = کاتد (سمت N)

اطلاعات سفارش

نامگذاری مدل

BPD - X X تا XX - X - X

مثال: BPD-1STO46B-FW

میدان	کد	توضیحات
سری محصولات	BPD	سری فتودیود جعبه
اندازه منطقه فعال	1S	1S = قطر 1mm (2S=2mm، 3S=3mm، 5S=5mm)
نوع بسته	TO46	بسته TO46 = TO46 (TO5=TO5)
نوع پین	B	پین اوت نوع B =B
نوع پنجره	FW	FW = پنجره مسطح

برگه داده-1mm InGaAs PIN Photodiode TO46

دیتاشیت

زمان سرب

• واحدهای استاندارد (مدل‌های موجود): ۳ تا ۵ روز کاری

• تولید استاندارد: 10 تا 15 روز کاری

• سفارش‌های حجمی: لطفاً برای برنامه تولید تماس بگیرید

• حمل‌ونقل بین‌المللی: تا ۵ روز کاری (DHL/UPS/FedEx express)

• سرویس سریع: در صورت درخواست در دسترس است

یادداشت های عملیاتی و جابجایی - 1mm InGaAs PIN Photodiode TO46

• فتودیودها دستگاه‌های حساس به تخلیه الکترواستاتیک (ESD) هستند — همیشه از محافظ ESD مناسب استفاده کنید

• برای جلوگیری از آلودگی و آسیب ESD از لمس مستقیم سرنخ ها با انگشتان خودداری کنید

• دستگاه‌های استفاده نشده را در بسته‌بندی ایمن ESD یا سینی‌های رسانا نگهداری کنید تا از آسیب تخلیه الکترواستاتیک جلوگیری کنید
