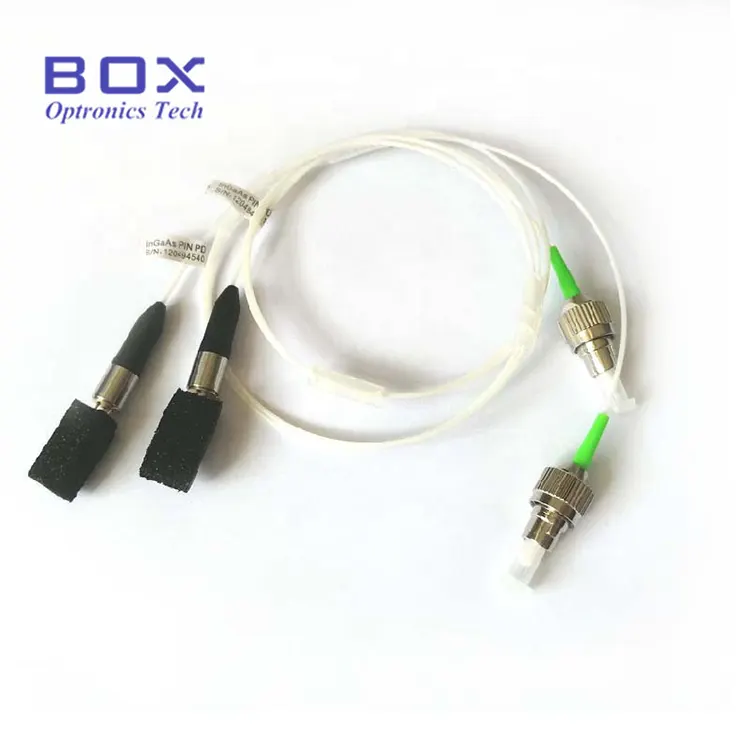

آشکارساز فوتودیود پیگتیل کواکسیال InGaAs PIN

Box Optronics یک سازنده و تامین کننده قطعات الکترونیک نوری است که آشکارسازهای نوری را برای ارتباطات فیبر نوری، CATV، سنجش و کاربردهای تست و اندازه گیری ارائه می دهد. آشکارساز فتودیود پین کواکسیال Pigtailed InGaAs (سری BPD) برای کاربردهای تشخیص نوری و گیرنده آنالوگ با سرعت بالا طراحی شده است. دارای یک بسته کواکسیال هرمتیک با پیگتیل فیبر برای اتصال مستقیم نوری است، در حالی که فیبر قابل تنظیم، کانکتور، بسته و گزینه های پین اوت از نیازهای مختلف یکپارچه سازی OEM پشتیبانی می کنند.

ارسال استعلام

توضیحات محصول

نمای کلی محصول - آشکارساز دیود فوتودیود پین پین کواکسیال Pigtailed InGaAs

آشکارساز فتودیود پین کواکسیال Pigtailed InGaAs یک آشکارساز نوری با محدوده پاسخ طیفی 1100-1650 نانومتر است. پاسخگویی بالایی را در طول موج‌های 1310 نانومتری و 1550 نانومتری ارائه می‌کند و برای برنامه‌های ارتباط فیبر نوری، CATV، سنجش و آزمایش و اندازه‌گیری طراحی شده است. BPD-70P10B-FA دارای یک منطقه فعال 70 میلی متری و یک پیگتیل فیبر 1 متری با اتصال FC/APC است و در انبار موجود است. سایر پیکربندی‌های ناحیه فعال، بسته، فیبر، اتصال دهنده و پین اوت برای ادغام OEM سفارشی شده‌اند.

ویژگی‌های کلیدی - آشکارساز فوتودیود پین پیگتیل کواکسیال InGaAs

· محدوده پاسخ طیفی گسترده: 1100 نانومتر تا 1650 نانومتر

· پاسخگویی بالا، جریان تاریک کم، و ظرفیت اتصال کم

· پهنای باند گسترده: 2.5 گیگاهرتز

· زمان صعود/سقوط سریع: 0.3 ثانیه

· خروجی فیبر Pigtailed با FC/APC یا سایر اتصالات (گزینه ظرف نیز موجود است)

کاربردهای معمول - آشکارساز دیود فوتودیود پین پین کواکسیال Pigtailed InGaAs

· گیرنده های نوری آنالوگ برای CATV و انتقال ویدئو با فیبر نوری

· سیستم‌های تشخیص پهنای باند RF روی فیبر

· تست نوری و ابزار اندازه گیری، از جمله تشخیص سیگنال OTDR

· حسگر فیبر نوری توزیع شده، مانند سنجش صوتی توزیع شده (DAS)

· پایش توان نوری در سیستم‌های EDFA، DWDM و لیزر

· تحقیقات آزمایشگاهی فوتونیک و ادغام سیستم OEM

مشخصات محصول - آشکارساز فوتودیود پین پیگتیل کواکسیال InGaAs

حداکثر مطلق درجه بندی (TC = 25 درجه سانتی گراد)

پارامتر	نماد	وضعیت	رتبه بندی	واحد
توان نوری اشباع	PS	CW	5	میلی وات
جریان رو به جلو	اگر	CW	10 (تایپ)	mA
ولتاژ معکوس	VRPD	CW	30	V
جریان معکوس	IRPD	CW	5	mA
دمای عملیاتی	TOP	-	-40 ~ +85	درجه سانتی گراد
دمای ذخیره سازی	TS	-	-40 ~ +85	درجه سانتی گراد

مشخصات نوری-الکتریکی (TC = 25°C)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
محدوده طول موج	λ	-	1100	-	1650	نانومتر
پاسخگویی @ 1310nm	R	Vr=5V، λ=1310nm	0.85	0.90	-	A/W
پاسخگویی @ 1550nm	R	Vr=5V، λ=1550nm	0.90	0.95	-	A/W
جریان تاریک	شناسه	Vr=5V	-	0.2	0.5	nA
ظرفیت اتصال	C	Vr=5V، f=1MHz، مورد باز است	-	0.6	0.75	pF
زمان ظهور / زمان سقوط	TR/TF	Vr=5V، 10~90%	-	-	0.3	ns
پهنای باند (-3dB)	BW	Vr=5V، بار 50Ω، طول سرب=6mm، قاب باز	2.5	-	-	گیگاهرتز
بیت مرتبه دوم مرکب	CSO	-	-	-70	-	دسی بل
بیت مرتبه سوم مرکب	CTB	-	-	-80	-	دسی بل
ولتاژ عملیاتی	V	-	-	-5	-	V
افت برگشت نوری	ORL	λ=1310 نانومتر	-	45	-	دسی بل

تعریف بسته و پین - آشکارساز دیود فوتودیود پین کواکسیال Pigtailed InGaAs

اطلاعات سفارش - آشکارساز فتودیود پین پیگتیل کواکسیال InGaAs

نامگذاری مدل

BPD - XX X XX X - XX - ( X )

مثال: BPD-70P10B-FA ( منطقه فعال 70 متری، نوع Pigtailed، فیبر 1.0 متری، پایه پایه نوع B، رابط FC/APC)

میدان	کد	توضیحات
سری محصولات	BPD	سری فتودیود جعبه
منطقه فعال	55 / 70 / 3H / دیگر	55 = φ55μm; 70 = φ70μm; 3H = φ300μm; دیگر = سفارشی
نوع PD	P/R	P = نوع Pigtailed; R = نوع ظرف
طول فیبر	05/10 / دیگر	05 = 0.5 متر؛ 10 = 1.0 متر؛ سایر = طول سفارشی
Pinout	A/B/C/Null	A = نوع A; B = نوع B; C = نوع C
رابط	FA / SA / FC / SC / ST / سایر موارد	FA = FC/APC; SA = SC/APC؛ FC = FC-1; SC = SC-1; ST = ST; دیگر = سفارشی
مواد	تهی / C / M / P	تهی = پیش فرض; C = سرامیک؛ M = فلز؛ P = پلاستیک

توجه: طول Pigtail و قالب کارت ثابت را می توان سفارشی کرد. ساختار محصول، اندازه، پارامترهای نوری و الزامات فناوری فرآیند را می توان با توجه به نیاز مشتری طراحی کرد.

برگه داده - آشکارساز دیود فوتودیود پین پین کواکسیال Pigtailed InGaAs

دیتاشیت

سوالات متداول (سؤالات متداول)

س: تفاوت بین آشکارساز فوتودیود پیگتیل کواکسیال و فتودیودهای TO-can InGaAs چیست؟

A: تفاوت های اصلی طراحی بسته و یکپارچه سازی سیستم است. آشکارساز pigtailed کواکسیال فتودیود PIN InGaAs را در یک بسته کواکسیال هرمتیک با یک پیگتیل فیبر ادغام می‌کند و یک اتصال فیبر مستقیم و عملکرد فرکانس بالا را برای کاربردهایی مانند گیرنده‌های CATV و تجهیزات تست نوری فراهم می‌کند. فتودیودهای TO5/TO46 از بسته‌های قوطی فلزی با پنجره‌های نوری استفاده می‌کنند و به کوپلینگ نوری خارجی نیاز دارند که آنها را برای تشخیص فضای آزاد و اندازه‌گیری توان نوری مناسب‌تر می‌کند.

س: تفاوت بین گزینه های بسته بندی pigtailed و receptacle چیست؟

A: نسخه pigtailed دارای یک فیبر دائمی متصل برای اتصال نوری مستقیم است، در حالی که نسخه گیرنده یک رابط فیبر جداشدنی برای اتصال و جایگزینی راحت ارائه می دهد. انتخاب عمدتاً به الزامات یکپارچه سازی سیستم بستگی دارد: بسته های پیگتیل برای نصب های OEM ثابت مناسب هستند، در حالی که بسته های مخزن برای تجهیزات آزمایشی و آزمایشگاهی مناسب هستند.

س: چگونه باید ناحیه فعال دیود نوری پین InGaAs را انتخاب کنم؟

پاسخ: قطر ناحیه فعال باید بر اساس اندازه پرتو نوری، طرح اتصال و پهنای باند تشخیص هدف انتخاب شود. قطر ناحیه فعال کوچکتر ظرفیت اتصال کمتر و پاسخ سرعت بالاتر را به همراه دارد، در حالی که تراشه‌های منطقه بزرگ‌تر راندمان جمع‌آوری نوری و تحمل هم‌ترازی راحت‌تر را ارائه می‌دهند. برای سیستم‌های فیبر کوپل شده، گزینه‌های با اندازه متوسط مانند 70 um می‌توانند به یک معاوضه خوب بین پهنای باند و عرض جغرافیایی تراز دست یابند.

محصولات مرتبط

· فتودیود پین پین InGaAs 1mm Active Area

· 5mm InGaAs PIN Photodiode TO5

· فتودیود سیلیکونی TO46

· تقویت‌کننده تقویت‌کننده فیبر باند C با دوپ اربیوم

یادداشت های عملیاتی و مدیریت

· هنگام کار با فتودیود، مراحل حفاظت ESD مناسب را دنبال کنید، زیرا فوتودیودهای پین InGaAs دستگاه‌های حساس به ESD هستند.

· از لمس کردن فیبر انتهایی یا رابط نوری با انگشتان خالی خودداری کنید.

· از حداکثر رتبه بندی مطلق مشخص شده در برگه داده تجاوز نکنید.

· از خم شدن بیش از حد یا فشار مکانیکی روی پیگتیل فیبر خودداری کنید.

تگ های داغ: چینی تولید کننده، تامین کننده، ردیاب فوتودیود پین پین InGaAs Pigtailed چین
