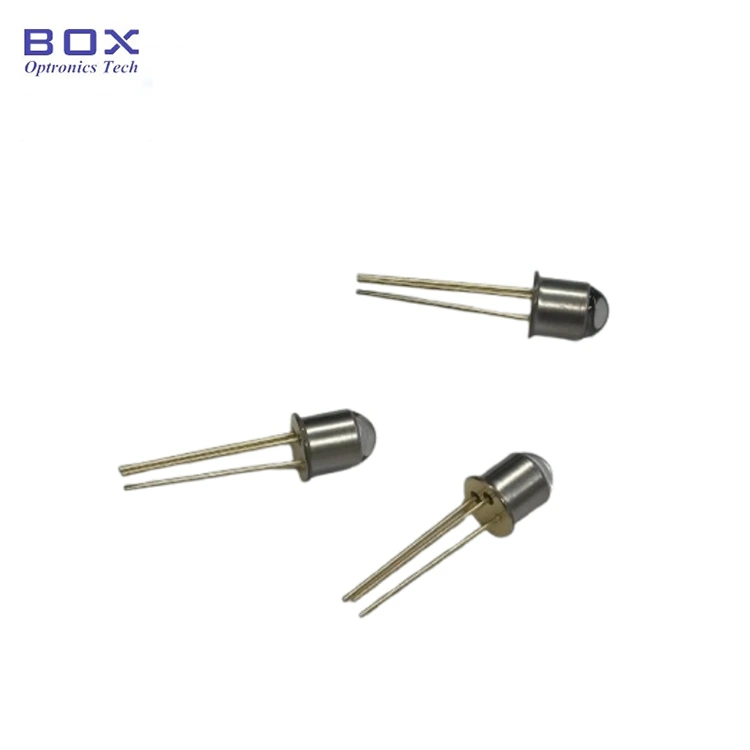

فتودیود پین پین 1 میلی متری InGaAs

Box Optronics فتودیود پین پین InGaAs 1 میلی متری فعال را در بسته بندی هرمتیک TO-46 (مدل ها: BPD-1STO46B-BL با لنز توپ و BPD-1STO46B-FW با پنجره تخت) ارائه می دهد. دارای ناحیه حساس به نور InGaAs با قطر 1 میلی‌متر، پاسخ طیفی گسترده از 900 نانومتر تا 1650 نانومتر، پاسخ‌دهی بالا، جریان تاریک کم، و ظرفیت اتصال کم برای اندازه‌گیری و نظارت مادون قرمز نزدیک. بسته کواکسیال پیگتیل نیز اختیاری است.

ارسال استعلام

توضیحات محصول

نمای کلی محصول - فتودیود پین پین 1 میلی متری InGaAs Active Area

فتودیود پین پین 1 میلی‌متری Active Area InGaAs (مدل‌ها: BPD-1STO46B-BL و BPD-1STO46B-FW) از Box Optronics یک ردیاب PIN فشرده و با حساسیت بالا InGaAs است که برای تشخیص نوری مادون قرمز نزدیک در محدوده موج 1650 نانومتر طراحی شده است. با یک منطقه فعال قطر 1 میلی متر، ترکیبی متعادل از قابلیت جمع آوری نور، تحمل کوپلینگ و عملکرد تشخیص برای اندازه گیری توان نوری، ابزار دقیق فیبر نوری و برنامه های نظارت نوری را ارائه می دهد.

دو پیکربندی بسته TO46 در دسترس است: BPD-1STO46B-BL با پنجره لنز توپی برای بهبود راندمان جفت با سیگنال های نوری متمرکز یا فیبر جفت شده، و BPD-1STO46B-FW با یک پنجره مسطح برای تشخیص نوری در فضای آزاد و برنامه هایی که نیاز به رابط نوری دارند. هر دو نسخه دارای بسته بندی فلزی TO46 هرمتیک برای عملکرد طولانی مدت قابل اعتماد هستند.

ویژگی های کلیدی - فتودیود پین پین 1 میلی متری InGaAs

· قطر منطقه فعال 1 میلی متر

· محدوده پاسخ طیفی گسترده: 900 نانومتر تا 1650 نانومتر

· پاسخگویی بالا: 0.9A/W معمولی در 1310nm، 0.95A/W در 1550nm

· جریان تاریک کم و ظرفیت اتصال کم

· بسته فلزی هرمتیک TO46 فشرده

· دو گزینه پنجره: لنز توپی (BL) برای بهبود راندمان کوپلینگ، پنجره تخت (FW) برای تشخیص فضای آزاد

کاربردهای معمولی - فتودیود پین پین 1 میلی متری در ناحیه فعال

· توان سنج نوری و سیستم های نظارت بر توان نوری

· تجهیزات تست و اندازه گیری فیبر نوری

· نظارت بر توان EDFA و تقویت کننده نوری

· طیف‌سنجی NIR و سیستم‌های حسگر نوری

· برنامه‌های تشخیص نوری فضای آزاد

· خصوصیات و کالیبراسیون اجزای نوری

· ابزارهای فوتونیک و ادغام OEM

مشخصات محصول -1mm Active Area InGaAs PIN Photodiode

حداکثر مطلق درجه بندی (TC = 25 درجه سانتی گراد)

پارامتر	نماد	رتبه بندی	واحد
ولتاژ معکوس	VRmax	20	V
دمای کیس عملیاتی	TOP	-40 ~ +85	درجه سانتی گراد
دمای ذخیره سازی	TST	-55 ~ +120	درجه سانتی گراد

مشخصات الکترواپتیکال (TC = 25°C)

پارامتر	نماد	شرایط تست	حداقل	تایپ کنید	حداکثر	واحد
قطر منطقه فعال	φ	-	-	1	-	میلی متر
محدوده پاسخ طیفی	λ	-	900	-	1650	نانومتر
پاسخگویی در 1310 نانومتر	R	-	0.85	0.9	-	A/W
پاسخگویی در 1550 نانومتر	R	-	-	0.95	-	A/W
ولتاژ عملیاتی	V	VR = -5V	-	-	-5	V
جریان تاریک	شناسه	VR = -5V	-	1.5	5.0	nA
ظرفیت اتصال	C	VR = -5V، f = 1MHz	-	50	80	pF
پهنای باند 3dB	Bw	VR = 0V، RL = 50Ω	-	40	-	مگاهرتز

تعریف بسته و پین -1mm Active Area InGaAs PIN Photodiode

نوع بسته بندی: پکیج فلزی هرمتیک TO46

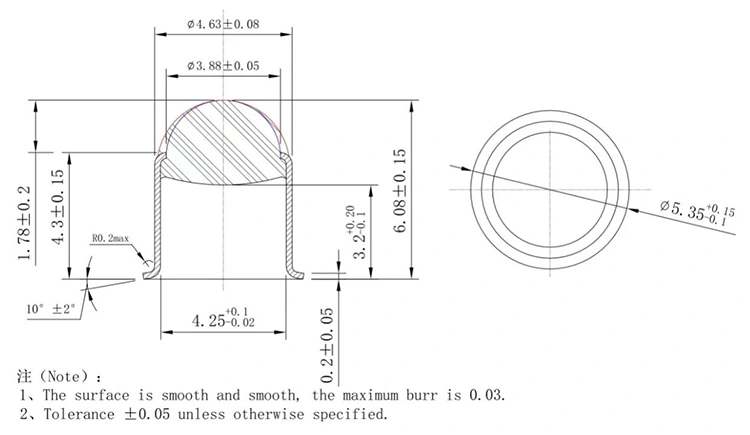

لنز توپ:

پنجره مسطح:

اطلاعات سفارش -1mm Active Area InGaAs PIN Photodiode

نامگذاری مدل

BPD - X X تا XX - X - X

مثال: BPD-1STO46B-FW

میدان	کد	توضیحات
سری محصولات	BPD	سری فتودیود جعبه
اندازه منطقه فعال	1S	1S = قطر 1mm (1S=1mm، 2S=2mm، 3S=3mm، 5S=5mm)
نوع بسته	TO46	پکیج فلزی هرمتیک TO46
نوع فرعی	B	پین نوع B
نوع پنجره	BL / FW	BL = لنز توپ؛ FW = پنجره مسطح

برگه داده -1mm Active Area InGaAs PIN Photodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

سوالات متداول (سؤالات متداول)

س: تفاوت بین نسخه BL (عدسی توپ) و FW (پنجره تخت) چیست؟

پاسخ: BPD-1STO46B-BL دارای یک پنجره لنز توپی است که با تمرکز نور تابشی بر روی ناحیه فعال 1 میلی‌متری، کارایی جفت نوری را بهبود می‌بخشد. برای سیگنال های نوری جفت شده با فیبر، پرتوهای متمرکز و کاربردهایی که به تحمل کوپلینگ بالاتر نیاز دارند، مانند اندازه گیری توان نوری و تجهیزات تست فیبر نوری، مناسب است.

BPD-1STO46B-FWدارای یک پنجره نوری تخت بدون فوکوس اپتیک است، که یک رابط نوری مستقیم برای کاربردهای تشخیص و اندازه‌گیری نوری در فضای آزاد که حفظ نمایه پرتو اصلی مهم است، ارائه می‌کند.

هر دو نسخه از تراشه فوتودیود پین InGaAs و بسته هرمتیک TO46 استفاده می کنند، در حالی که پیکربندی پنجره نوری را می توان با توجه به روش کوپلینگ و الزامات برنامه انتخاب کرد.

س: این فتودیود 1 میلی متری InGaAs چه محدوده طول موجی را می تواند تشخیص دهد؟

پاسخ: این فتودیود پین InGaAs طیف وسیعی از پاسخ طیفی نزدیک به مادون قرمز را از 900 نانومتر تا 1650 نانومتر ارائه می‌کند که طول موج‌های نوری رایج شامل باندهای ارتباطی 1310 و 1550 نانومتری را پوشش می‌دهد. پاسخگویی در 1310 نانومتر (0.9A/W معمولی) و 1550nm (0.95A/W معمولی) مشخص شده است. برای اندازه گیری توان نوری، نظارت لیزری، حسگر نوری و کاربردهای ابزار دقیقی که نیاز به تشخیص NIR قابل اعتماد دارند، مناسب است.

س: حداقل مقدار سفارش (MOQ) چقدر است؟

پاسخ: MOQ برای پین 1 میلی متری InGaAs Photodiode TO46 1 عدد است. ما از مقادیر قابل انعطاف سفارش، از واحدهای واحد برای تحقیق و توسعه و نمونه سازی تا حجم بزرگتر برای تولید ابزار و برنامه های OEM پشتیبانی می کنیم.

س: آیا می توانم یک نسخه فیبر پیگتیل از این 1 میلی متری Active Area InGaAs PIN Photodiode تهیه کنم؟

ج: بله. Box Optronics همچنین ماژول‌های فوتودیود InGaAs پیگتیل فیبر را با گزینه‌های اتصال برای اتصال مستقیم فیبر ارائه می‌کند. این ماژول ها تراشه فوتودیود InGaAs را با کوپلینگ فیبر در یک بسته فشرده، مناسب برای ادغام OEM در ابزارهای نوری و سیستم های فیبر نوری، ادغام می کنند.

محصولات مرتبط -1mm Active Area InGaAs PIN Photodiode

· آشکارساز فتودیود پین پیگتیل کواکسیال InGaAs

· 2 میلی متر InGaAs پین فوتودیود TO5 (مدل BPD-2STO5B-FW)

· فتودیود 3 میلی‌متری InGaAs PIN Photodiode TO5 (مدل BPD-3STO5B-FW)

· 5mm InGaAs PIN Photodiode TO5 (مدل BPD-5STO5B-FW)
