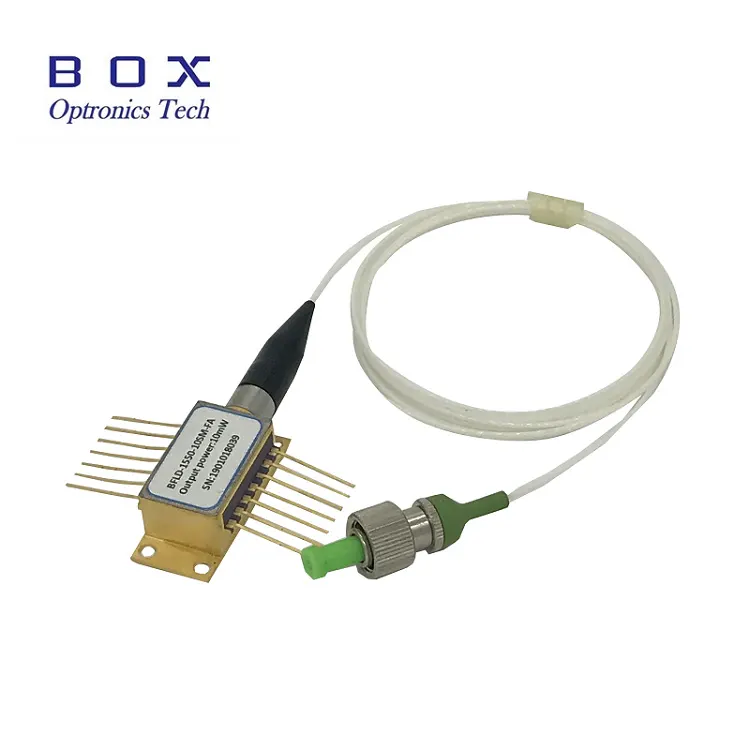

لیزر جفت فیبر 10 میلیواتی 1683 نانومتری از MQW DFB استفاده میکند تراشه، طول موج مرکزی 1683 نانومتر، تحمل طول موج +/-1 نانومتر، خروجی معمولی پکیج BTF با توان 10 میلی وات، 14 پین، سازگار با Telcordia GR-468 و RoHS. با یک فیبر تک حالته و یک کانکتور FC/APC، برای گاز TDLAS و C2H6 ایده آل است. سیستم های تشخیص
|
پارامتر |
نماد |
وضعیت |
حداقل |
تایپ کنید |
حداکثر |
واحد |
|
طول موج مرکز |
λc |
TL = 15 تا 35 ℃ CW |
1682 |
1683 |
1684 |
نانومتر |
|
توان خروجی نوری |
PO |
TL = 15 تا 35 ℃ CW |
- |
10 |
- |
میلی وات |
|
جریان آستانه |
ITH |
CW |
15 |
- |
25 |
mA |
|
LD جریان رو به جلو |
اگر |
PF = توان نامی |
- |
80 |
120 |
mA |
|
LD ولتاژ جلو |
VF |
PF=قدرت امتیازی |
- |
- |
2.5 |
V |
|
سرکوب حالت جانبی نسبت |
SMSR |
CW |
35 |
40 |
- |
دسی بل |
|
جداسازی نوری |
- |
-10 < TC < +70 ℃ |
30 |
35 |
- |
دسی بل |
|
نظارت بر پاسخگویی |
IM/PF |
- |
- |
1 |
20 |
uA/mW |
|
نظارت بر پاسخگویی ثبات |
- |
- |
- |
- |
20 |
% |
|
نظارت بر جریان تاریک |
شناسه |
- |
- |
- |
50 |
nA |
|
جریان TEC |
ITEC |
TL = 25 ℃، TC = 70 ℃ |
- |
0.6 |
1.5 |
A |
|
ولتاژ TEC |
VTEC |
TL = 25 ℃، TC = 70 ℃ |
- |
1.3 |
3.5 |
V |
|
مصرف برق TEC |
P |
TC = 75 ℃ |
- |
- |
5 |
W |
|
مقاومت ترمیستور |
RTH |
TC = 25 ℃ |
9.5 |
10 |
10.5 |
کوهم |
|
ترمیستور B ثابت |
BTH |
TC = 25 ℃ |
- |
3900 |
- |
K |
|
موج. دما ضریب |
Δλ/ΔT |
0℃ |
- |
- |
0.12 |
نانومتر/℃ |
|
موج. ضریب جاری |
Δλ/ΔΙ |
20℃ |
- |
- |
0.015 |
nm/mA |
● بالا خروجی نوری 10mW پایدار؛
● استاندارد صنعتی، بسته پروانه 14PIN;
● ساخته شده است TEC و ایزولاتور نوری؛
● چند کوانتومی لیزر خوب (MQW) بازخورد توزیع شده (DFB).
●
● لیزر دایود قابل تنظیم طیف سنجی جذبی؛
● نظارت بر C2H6;
● کیفیت هوای محیطی نظارت؛
● حسگر فیبر نوری تشخیص و لیزر

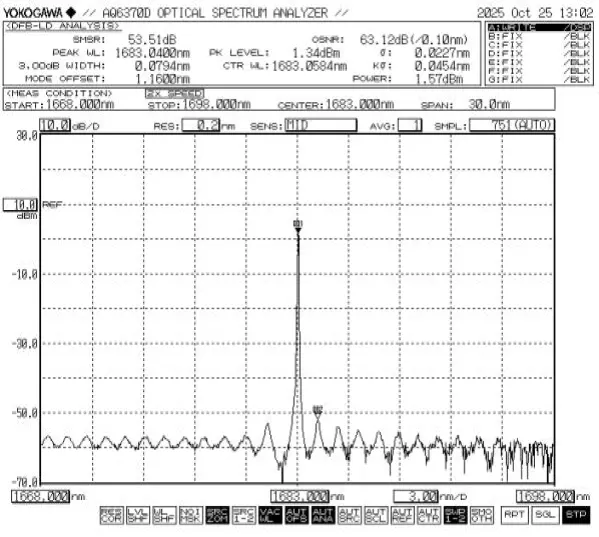

● طیف معمولی: 1683 نانومتر، +/-1 نانومتر تحمل WL.
● سوالات متداول
(1) نوع فیبر و مشخصات اتصال چیست؟
-پیکربندی استاندارد از فیبر تک حالته با FC/APC استفاده می کند اتصال دهنده
(2) نوع بسته و روش نصب چیست؟
--1683nm 10mW لیزر کوپل شده فیبر در یک 14 پین استاندارد قرار گرفته است بسته پروانه ای، سازگار با سوکت های لیزری اصلی و نصب وسایل سوراخ های نصب برای تثبیت پیچ یا پد حرارتی ارائه شده است پیوست
(3) آیا آزمایش نمونه در دسترس است؟ چه خدماتی برای خرید عمده ارائه می شود؟
- آزمایش نمونه و تولید آزمایشی با حجم کم پشتیبانی می شود. برای خرید انبوه، ما قیمت گذاری حجمی، گزارش تست کارخانه، سفارشی را ارائه می دهیم پارامترها (مانند طول فیبر، نوع ژاکت و نوع رابط).
|
نام |
طول موج |
توان خروجی |
نوع فیبر |
رابط |
PIN-out |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
دیود لیزر DFB |
1683:1683 نانومتر 1392:1392 نانومتر 760:760 نانومتر دیگر |
10:10 میلی وات دیگر |
SM: حالت تک PM: حفظ قطبش
|
FA: FC/APC SA: SC/APC دیگر |
NULL: تایپ کنید 1 2: نوع 2 |
به عنوان مثال: BFLD-1683-10SM-FA
(اطلاعات سفارش: لیزر جفت فیبر 10 میلیواتی 1683 نانومتری، پروانه 14 پین بسته، با فیبر SM، کانکتور FC/APC، pin-out نوع 1).
● شرایط نقل قول
(1) EXW:
اگر حساب DHL/UPS/FedEx دارید، Box Optronics استفاده از آن را پیشنهاد می کند EXW. ما از طریق حساب شما ارسال می کنیم. ما هزینه حمل و نقل را دریافت نمی کنیم.
(2) DAP:
اگر حساب کاربری ندارید، لطفا هزینه ارسال را پیش پرداخت کنید محصولات
(3) دیگر
● شرایط پرداخت
PayPal و T/T در دسترس هستند.
حدود 10 روز کاری برای تولید طول می کشد. (اگر تعدادی وجود دارد در انبار، سریعتر ارسال خواهد شد.)
لجستیک بین المللی ممکن است 3-5 روز کاری طول بکشد.
● این دستگاه به الکترواستاتیک حساس است. بنابراین، پایبندی دقیق اقدامات حفاظتی ضد الکتریسیته ساکن در طول بسته بندی مورد نیاز است، حمل و نقل و استفاده علاوه بر این، اقدامات احتیاطی برای پیشگیری باید انجام شود نوسانات منبع تغذیه، زیرا عدم انجام این کار ممکن است منجر به آسیب دائمی به منبع تغذیه شود دستگاه (به عنوان مثال، اطمینان از اتصال زمین مناسب تجهیزات و پوشیدن ضد الکتریسیته ساکن بند مچ دست).
● اگر پین ها نیاز به لحیم کاری دارند، دمای لحیم کاری نباید بیش از 260 درجه سانتیگراد باشد و زمان لحیم کاری نباید از 10 ثانیه تجاوز کند. خاص باید به موارد زیر توجه کرد: در طول فرآیند لحیم کاری، دستگاه باید در حالت بدون برق باشد و آهن لحیم کاری باید به درستی باشد زمین شده
● هنگام استفاده از دستگاه، ولتاژ کارکرد و محدوده های فعلی مشخص شده در دیتاشیت پارامترهای کلیدی - از جمله Ith (جریان آستانه)، Iop max (حداکثر جریان عملیاتی)، Vop max (حداکثر) ولتاژ عملیاتی) و λc (طول موج مرکزی) - باید ارجاع داده شوند به طور خاص در گزارش تست ارائه شده در زمان حمل و نقل. توجه: عملیات فراتر از حداکثر امتیاز مطلق ممکن است باعث آسیب دائمی به دستگاه شود.
● دوره گارانتی:
تعمیر یا تعویض رایگان برای عیوب غیر انسانی در مدت 1 سال از خرید خدمات تعمیر و نگهداری پولی پس از 1 سال در دسترس است.
● مستثنیات از گارانتی رایگان:
در طول دوره گارانتی رایگان، خدمات تعمیر یا تعویض رایگان برای ایرادات ناشی از مشکلات کیفیت محصول ارائه خواهد شد. با این حال، جعبه Optronics حق خودداری از خدمات تعمیر رایگان را در موارد زیر برای خود محفوظ می دارد موارد در دوره گارانتی:
(1) آسیب ناشی از عوامل طبیعی (به عنوان مثال، رعد و برق، گرد و غبار) یا تاثیرات محیطی
(2) نقص در عملکرد نادرست کاربر.
(3) آسیب فیزیکی آشکار ناشی از خطای انسانی.
(4) جداسازی، اصلاح یا تعمیر غیرمجاز.
(5) برچسب های گارانتی تغییر یافته یا ناقص روی بدنه.
(6) خسارت یا ضرر در حین حمل و نقل.
